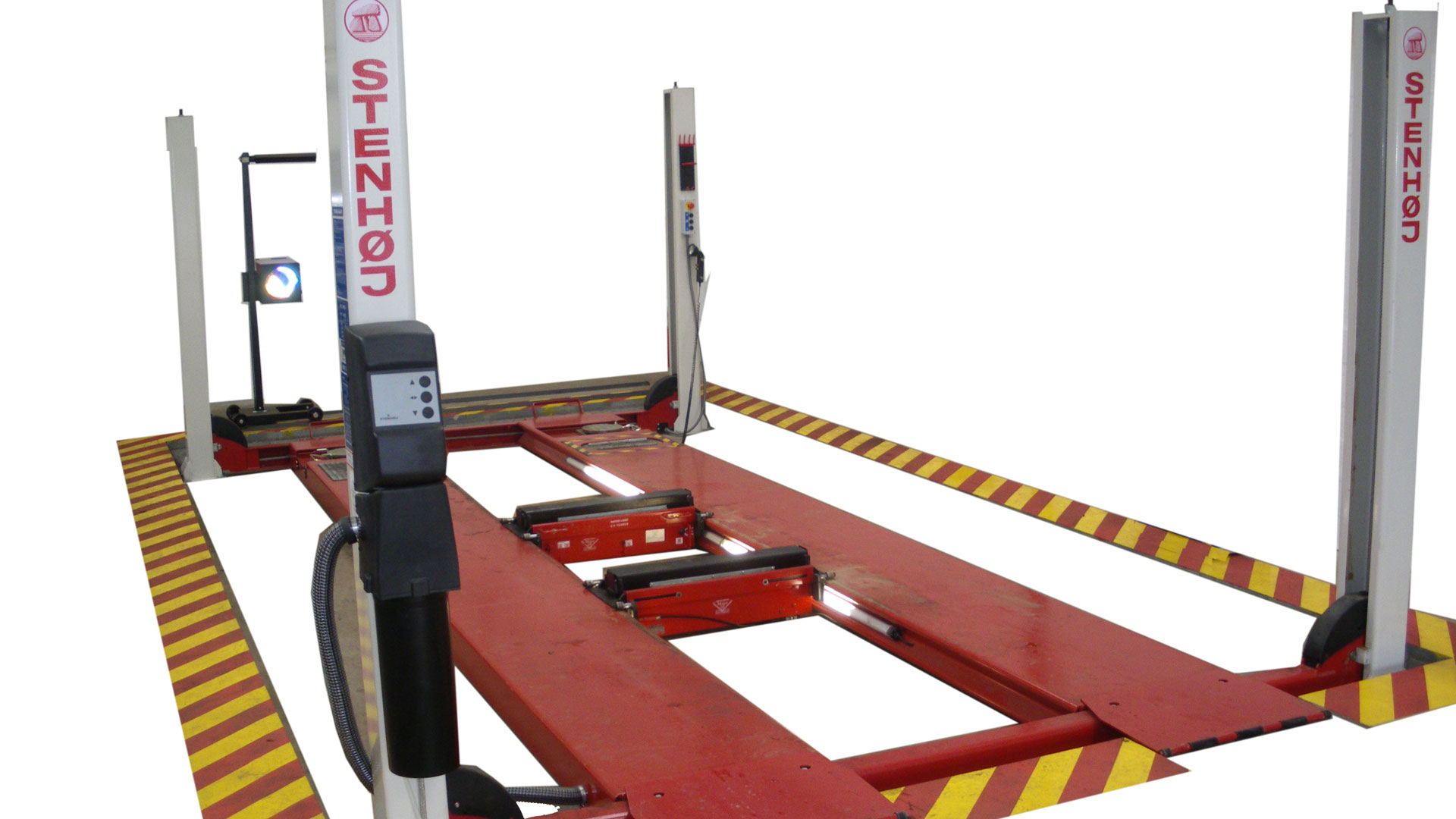

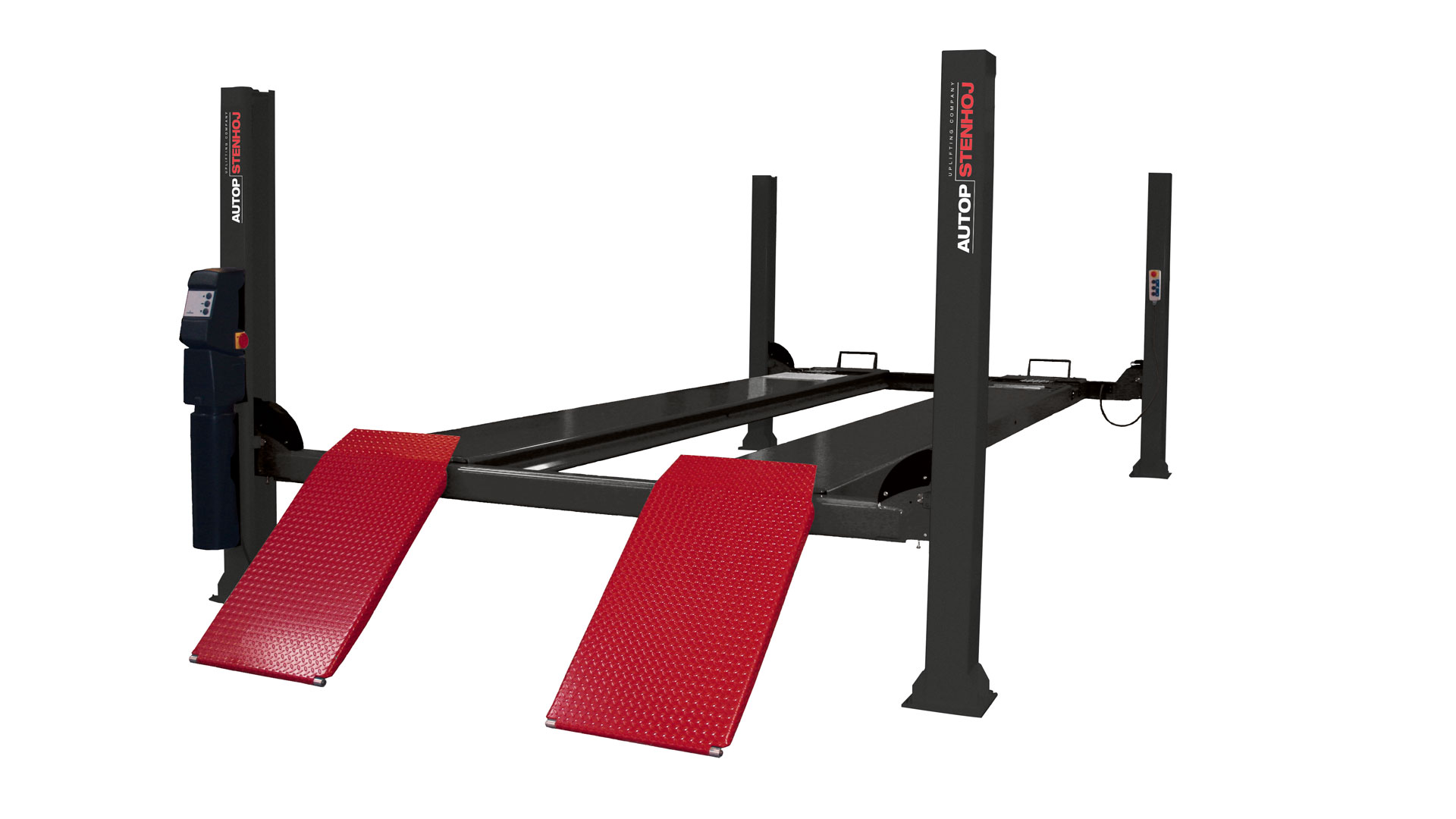

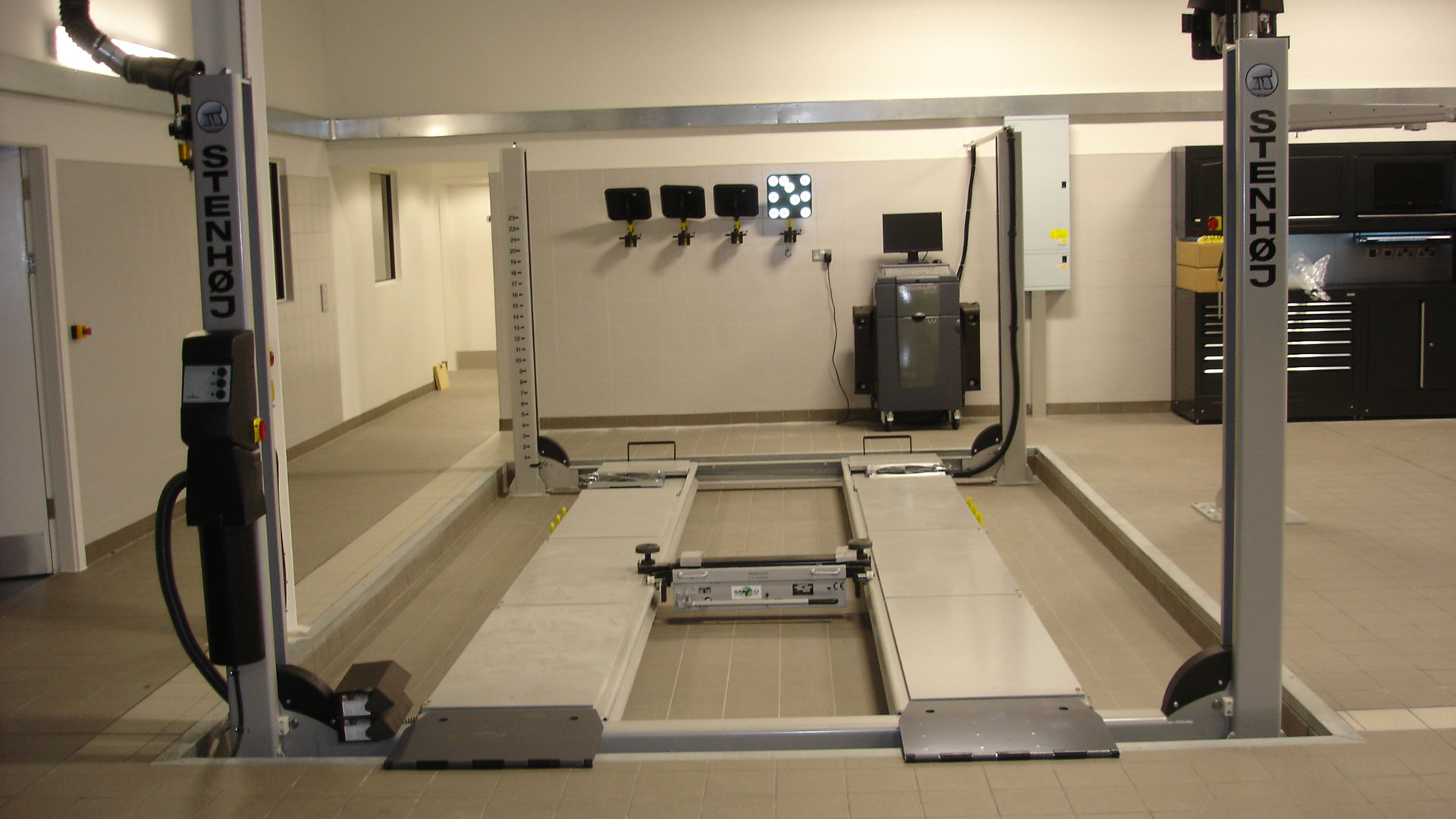

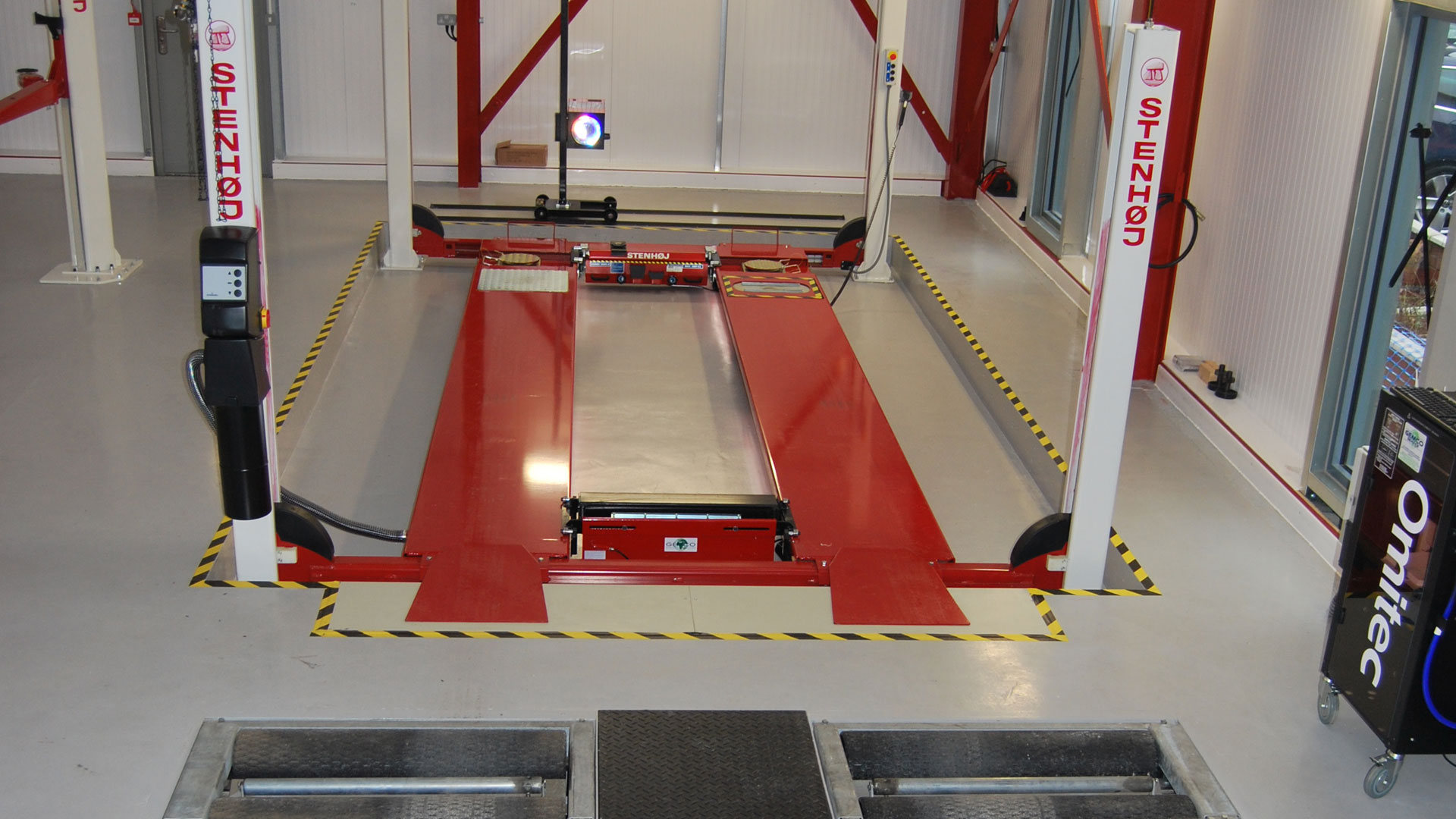

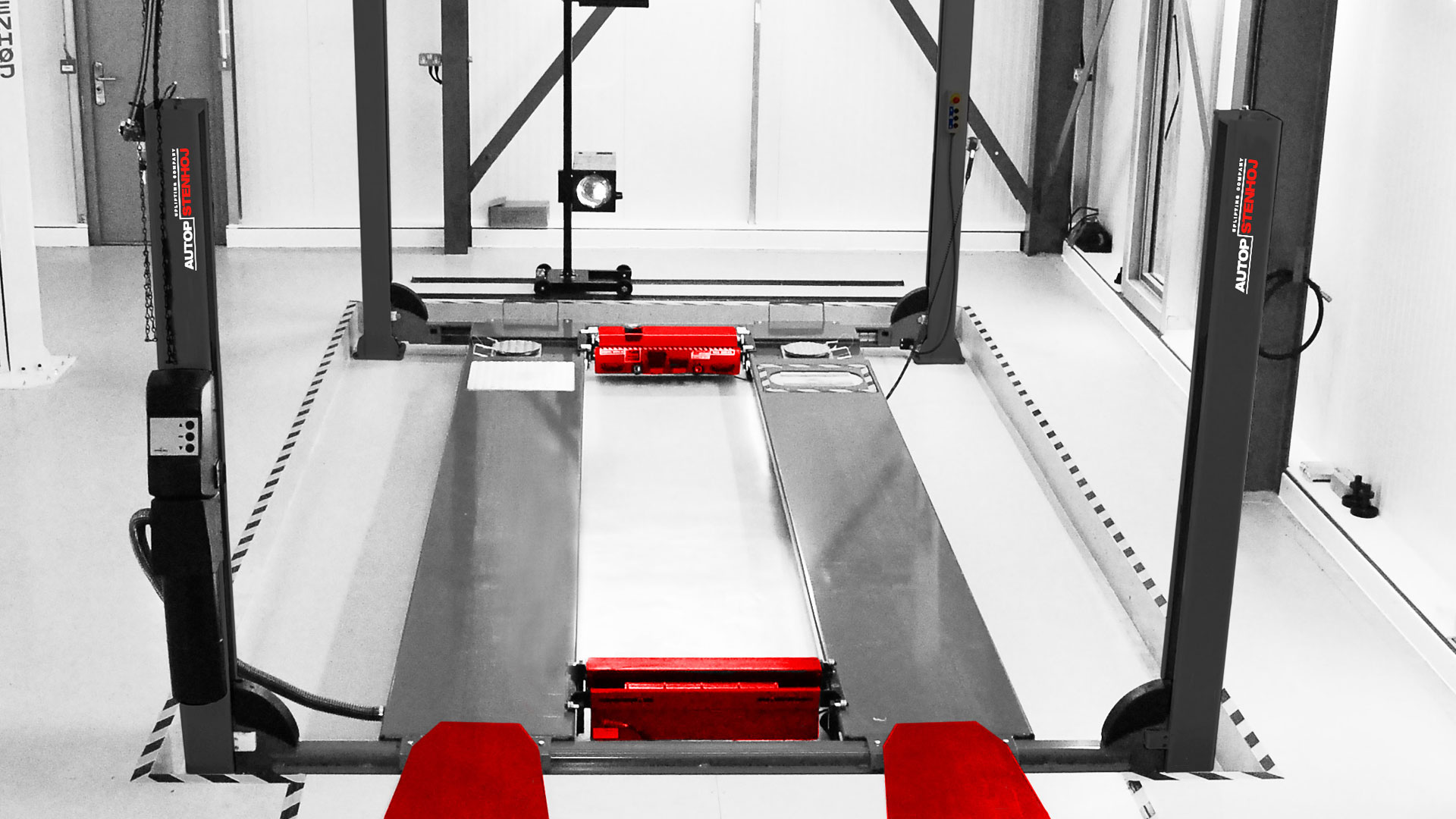

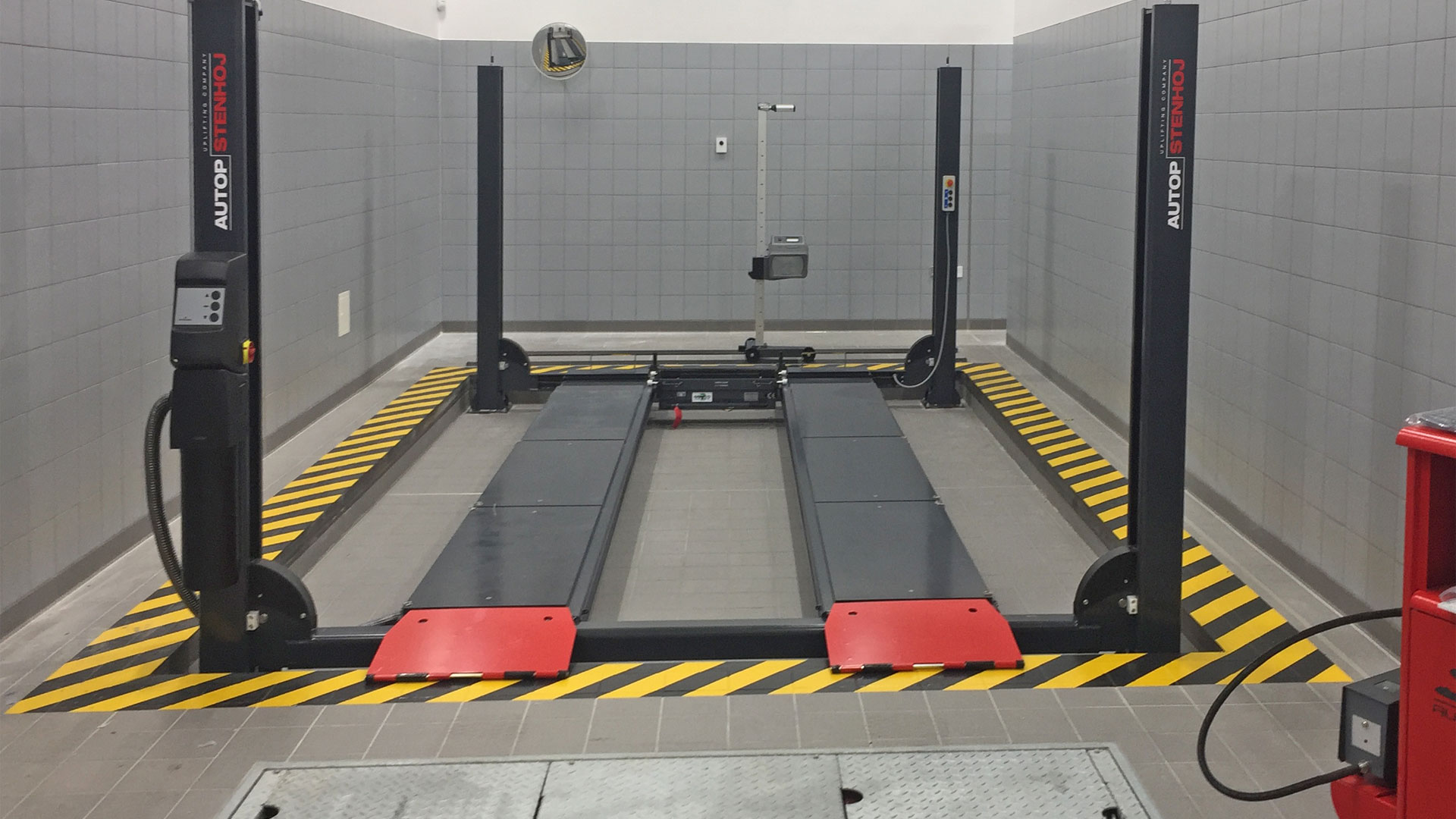

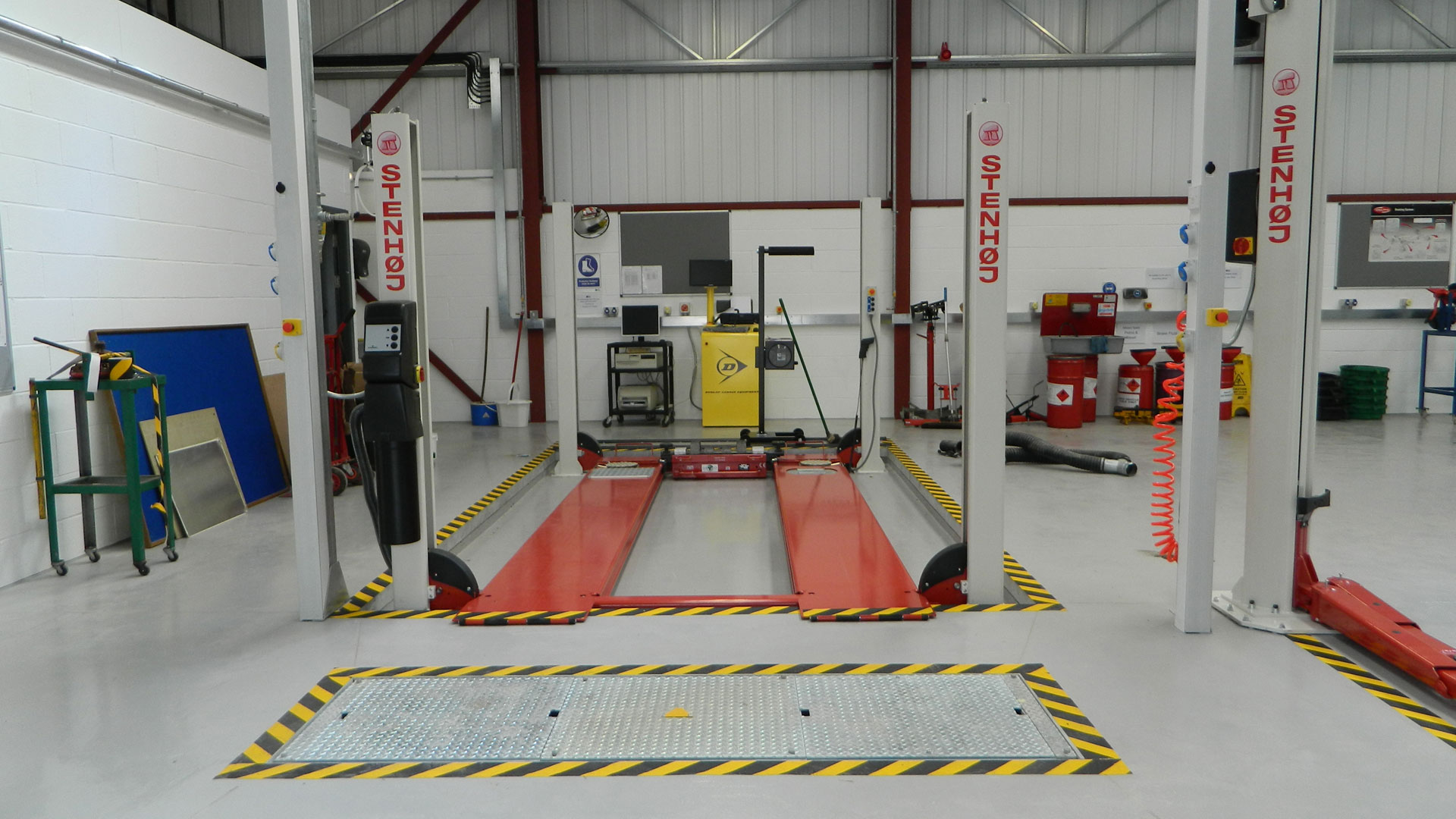

Major 4000 - 6000 MOT/ATL

4-Säulen-Hebebühnen

Elektrohydraulische 4 Säulen Hebebühne, 4.0, 4.8, 5.2 & 6.5 t Tragkraft - DVSA approved MOT & ATL Lifts

• Integrierte Exzenterfangvorrichtung
• Rohrbruchsicherung
• Obstruktionssystem
• Pneumatisches Parksystem in höheneinstellbaren Klinken
• Hydraulikaggregat mit Unterölmotor und Steuerung an der Säule hinten links, und zusätzliche Bedieneinheit an der Säule vorne rechts
• Drucktastensteuerung mit Signalton
• Hydraulikzylinder unter der linken Fahrbahn
• Hub- und Senkvorgang über Stahlseil- und Umlenkrollensystem
• Notabsenkvorrichtung
• Fahrbahnen feststehend

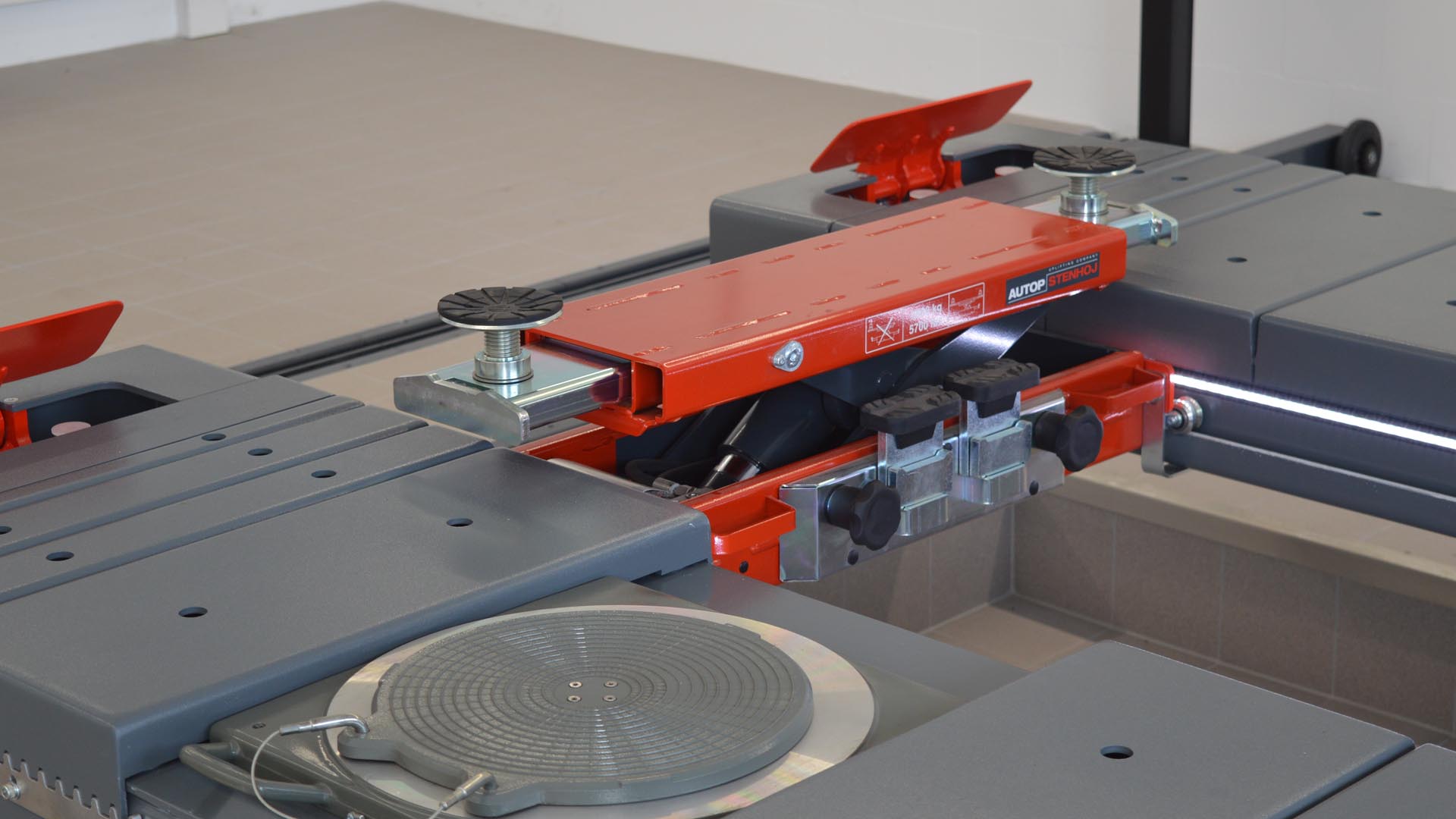

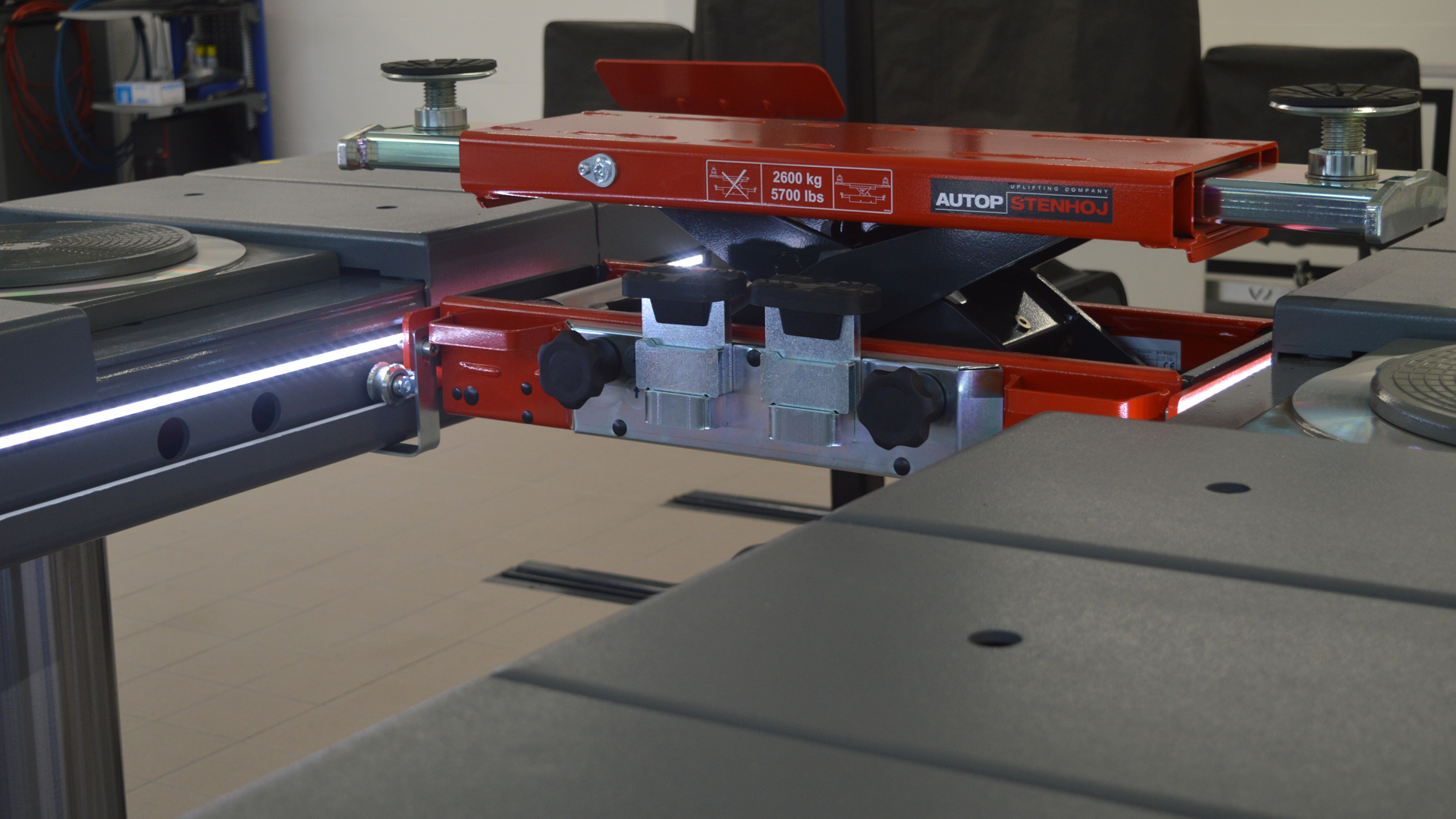

• Fahrbahnen vorbereitet für AUTOPSTENHOJ Achsheber

Standardlackierung:
Fahrbahnen & Säulen: grau RAL 7016, Rampen: rot RAL 3020



• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• Verschiedene Fahrbahnlängen erhältlich

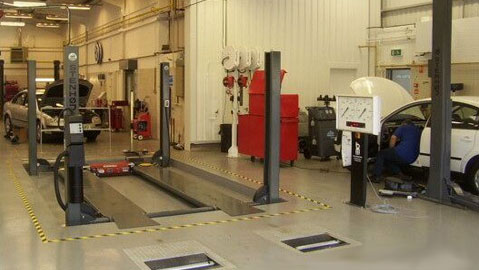

MOT Prüfbühnen:
Weltweit anerkannte Prüfbühnen, die nach UK MOT  Anforderungen ausgelegt und konstruiert wurden.
Standardmäßig mit Aussparungen vorne inkl Drehteller und zusätzliche Bedieneinheit an der Säule vorne rechts.

Auffahrrampen & - begrenzungen für fußbodenaufliegenden Einbau als auch für fußbodenbündigen Einbau verfügbar

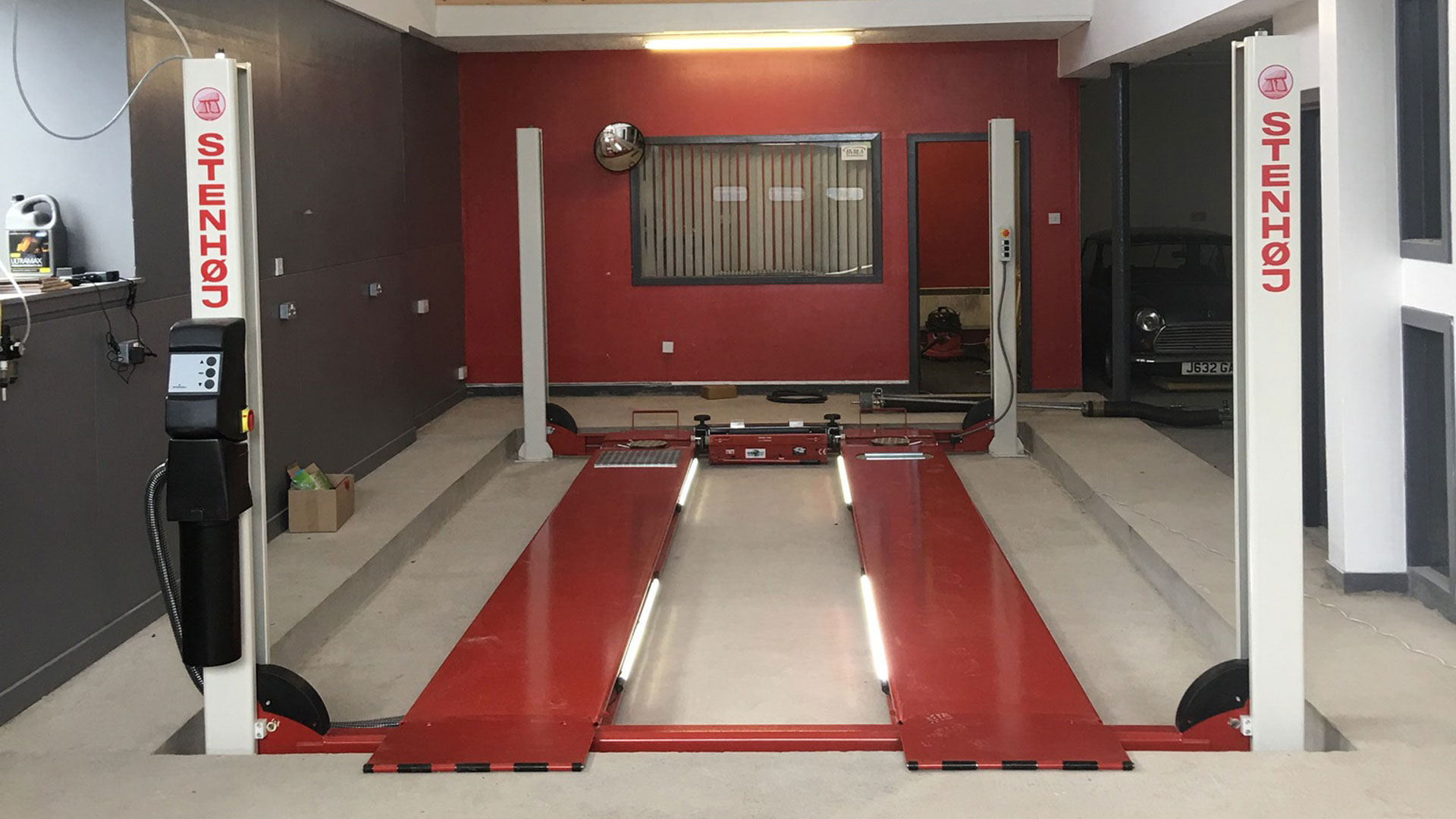

ATL Prüfbühnen:
Weltweit anerkannte Prüfbühnen, die nach UK MOT und ATL ("automated test lane" VOSA) Anforderungen ausgelegt und konstruiert wurden
Standardmäßig mit Aussparungen inkl. Drehteller und zusätzliche Bedieneinheit an der Säule vorne rechts

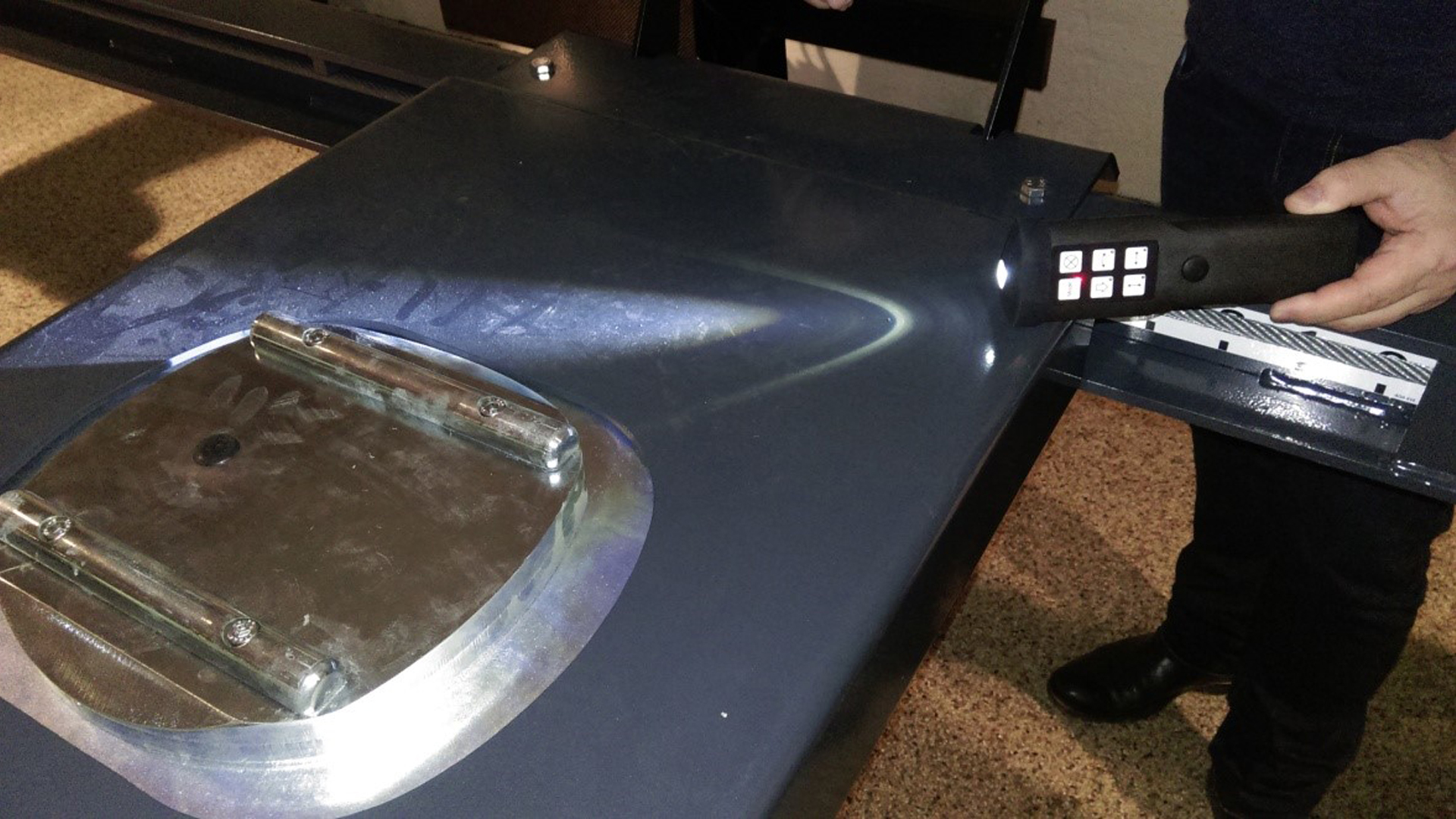

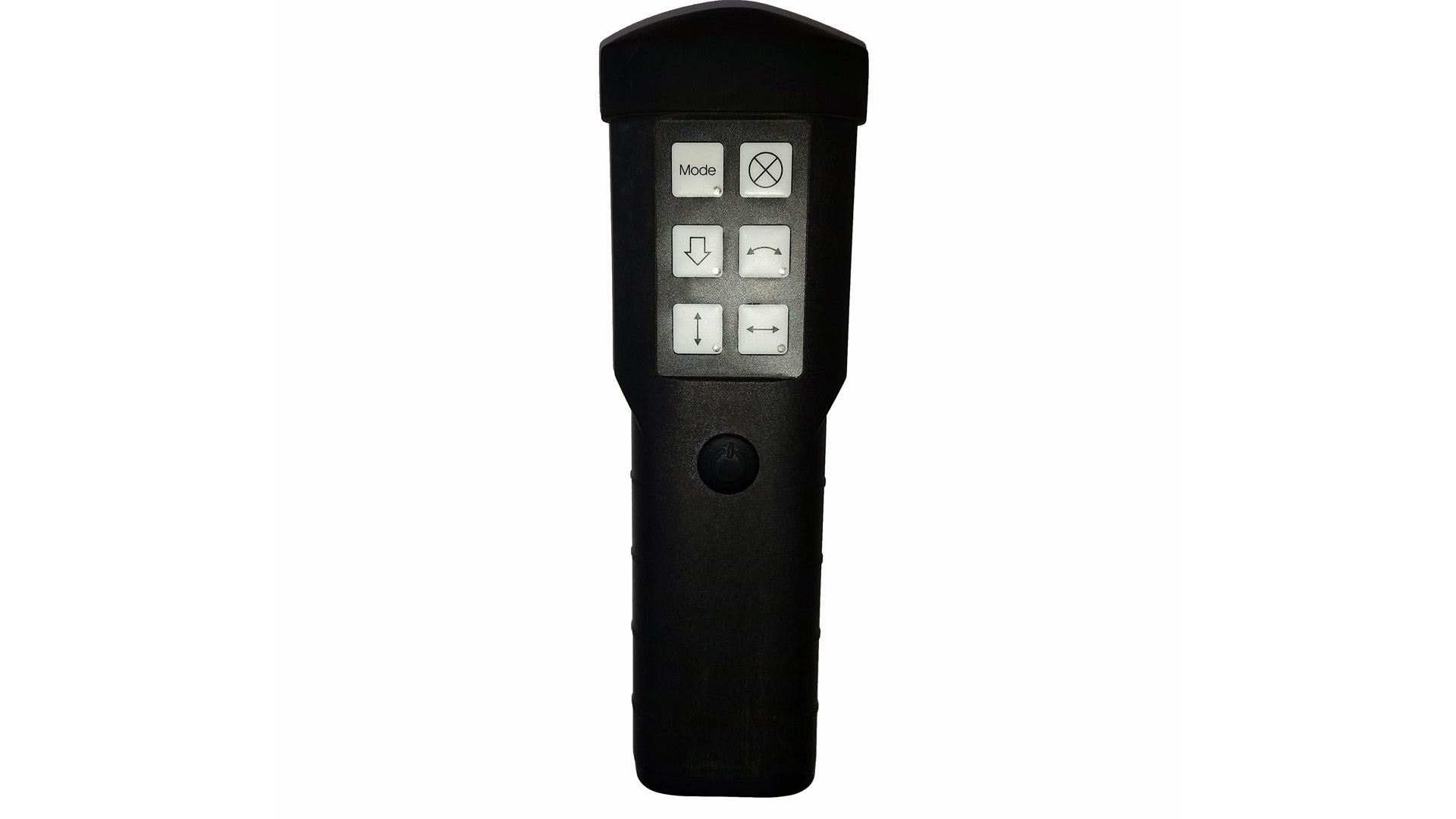

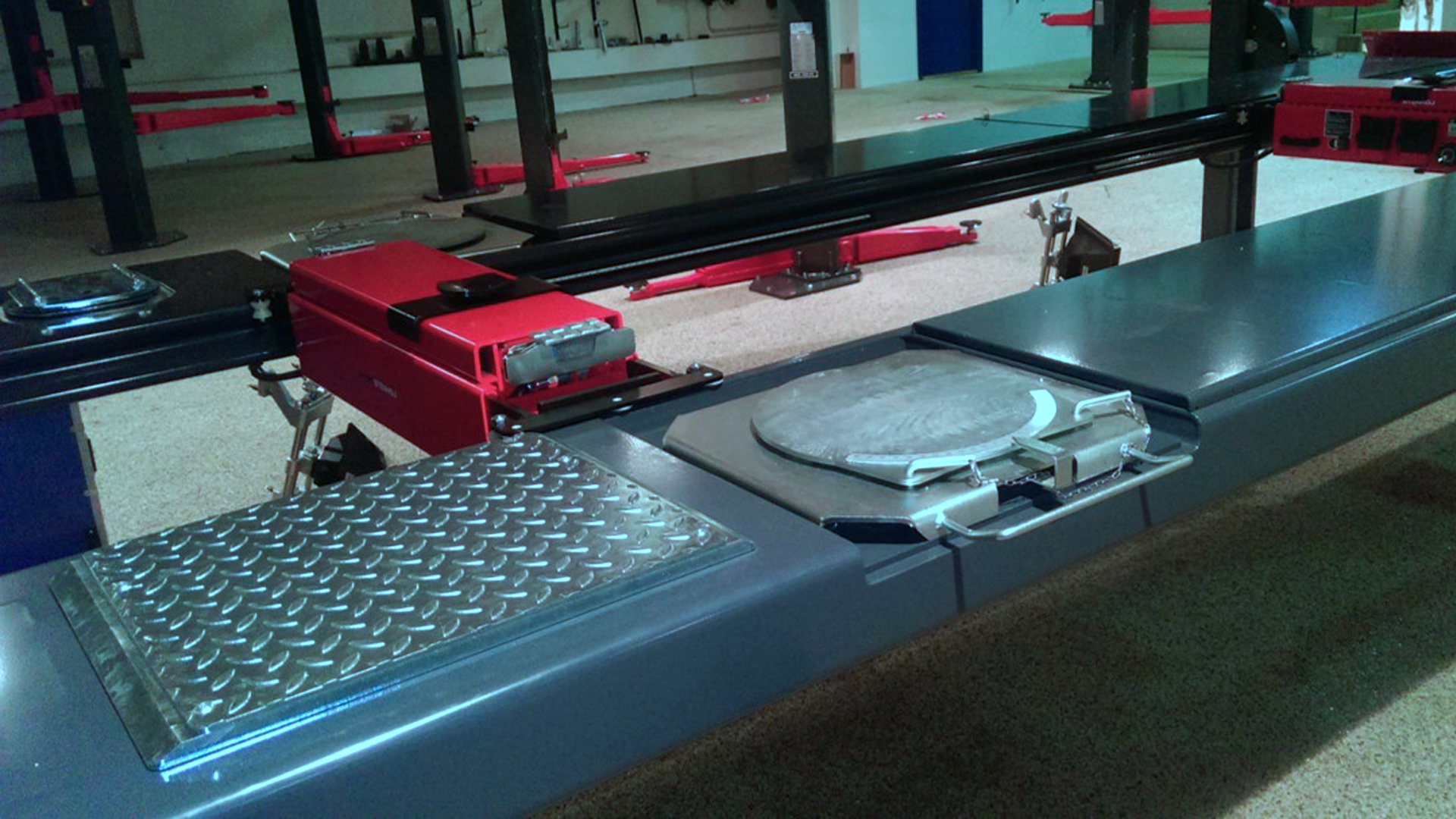

ATL Prüfbühnen haben standardmäßig verstärkte Säulen, einen größeren Stahlseildurchmesser und Gelenkspieltester (pneumatisch betrieben, für Quer- als auch Drehbewegungen, max. Achslast 3 to.) inkl. kabelloser Handlampe.

Auffahrrampen & - begrenzungen für fußbodenaufliegenden Einbau als auch für fußbodenbündigen Einbau verfügbar

WL = mit Aussparungen für Drehteller vorne und integrierten Schiebeplatten hinten

• Fundamentanker
• LED-Beleuchtung
• Satz von zwei Stück Abdeckplatten
• Satz, 385 mm Verlängerung für Auffahrrampen
• Satz von zwei Fahrbahnverlänger (0,5 m)

Sonderlackierung an Anfrage

Hebebühnentyp	4-Säulen-Hebebühnen
Anwendungsbereich	Direktannahme, Prüftechnik, Reparatur und Wartung
Lastaufnahme	Fahrbahnen
Tragfähigkeit, bis	6500 kg
Hubhöhe	1670 mm
Nutzhöhe	1810 - 1840 mm
Hub-/Senkzeit	4 t = 24 / 26 Sek. 4,8 & 5,2 t = 32 / 26 Sek. 6,5 t = 40 / 58 Sek.
Aggregat	3.0 kW
Anschlusswerte	400/3/50 - 240/1/50

Skizzen

• Major ATL 6530-60
  6,5 T - recessed
• Major ATL 6530-60
  6,5 T - surface-mounted
• Major ATL 5230-60
  5,2 T - recessed
• Major ATL 5230-60
  5,2 T - surface-mounted
• Major ATL WL 5230-54
  5,2 T - recessed
• Major ATL WL 5230-54
  5,2 T - surface-mounted
• Major ATL 4830-55
  4,8 T - recessed
• Major ATL 4830-55
  4,8 T - surface-mounted
• Major ATL 4830-54
  4,8 T - recessed
• Major ATL 4830-54
  4,8 T - surface-mounted
• Major ATL 4026-47
  4 T - recessed
• Major ATL 4026-47
  4 T - surface-mounted
• Major ATL 4026-43
  4 T - recessed
• Major ATL 4026-43
  4 T - surface-mounted
• Major ATL 4024-43
  4 T - recessed
• Major ATL 4024-43
  4 T - surface-mounted
• Major MOT (ATL) 4024-43
  4 T - recessed
• Major MOT (ATL) 4024-43
  4 T - surface-mounted
• Major MOT 5230-51
  5,2 T - recessed
• Major MOT 5230-51
  5,2 T - surface-mounted
• Major MOT 4026-42
  4 T - recessed
• Major MOT 4026-42
  4 T - surface-mounted

Prospekte

• Prospekt Major MOT/ATL

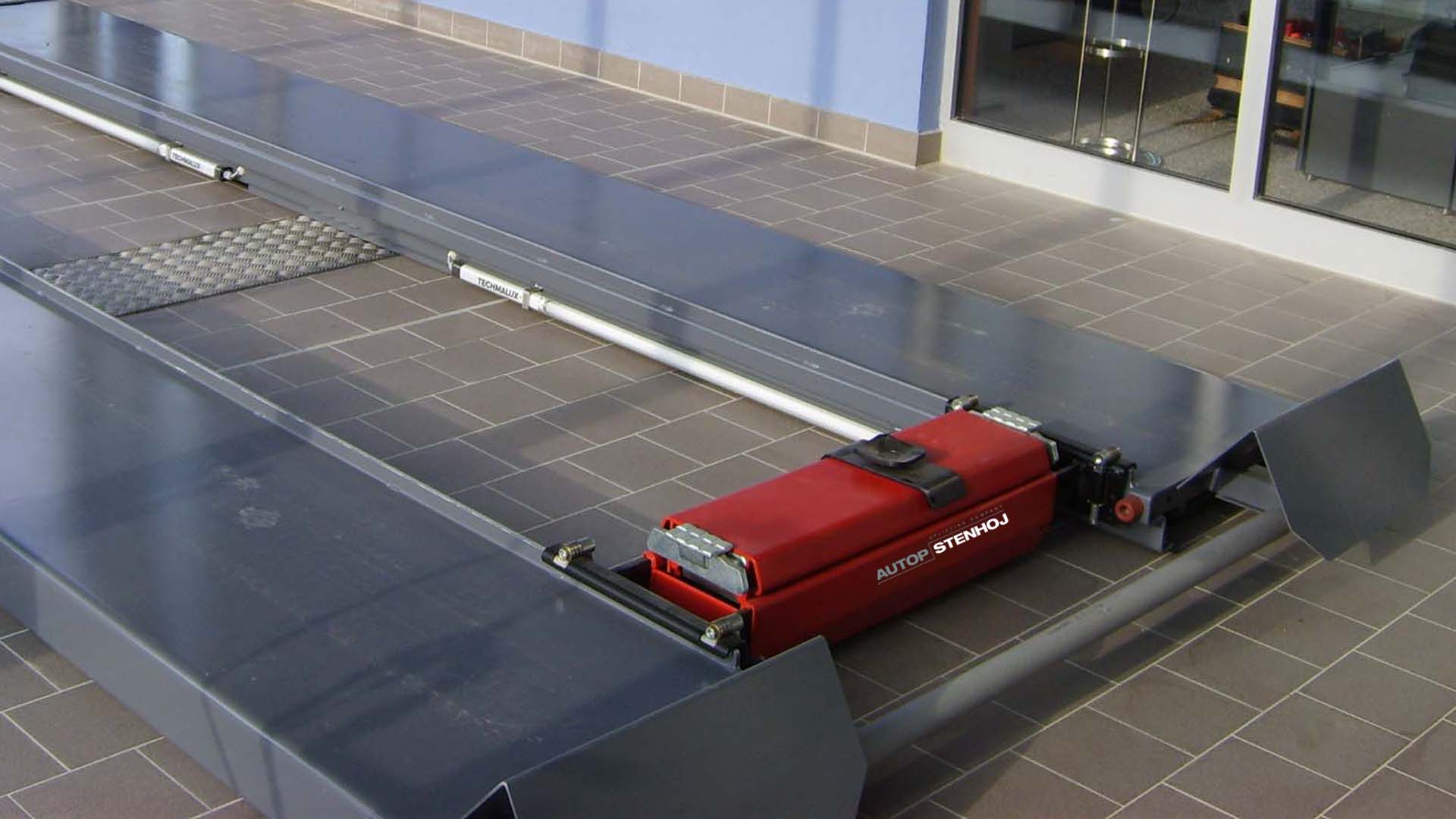

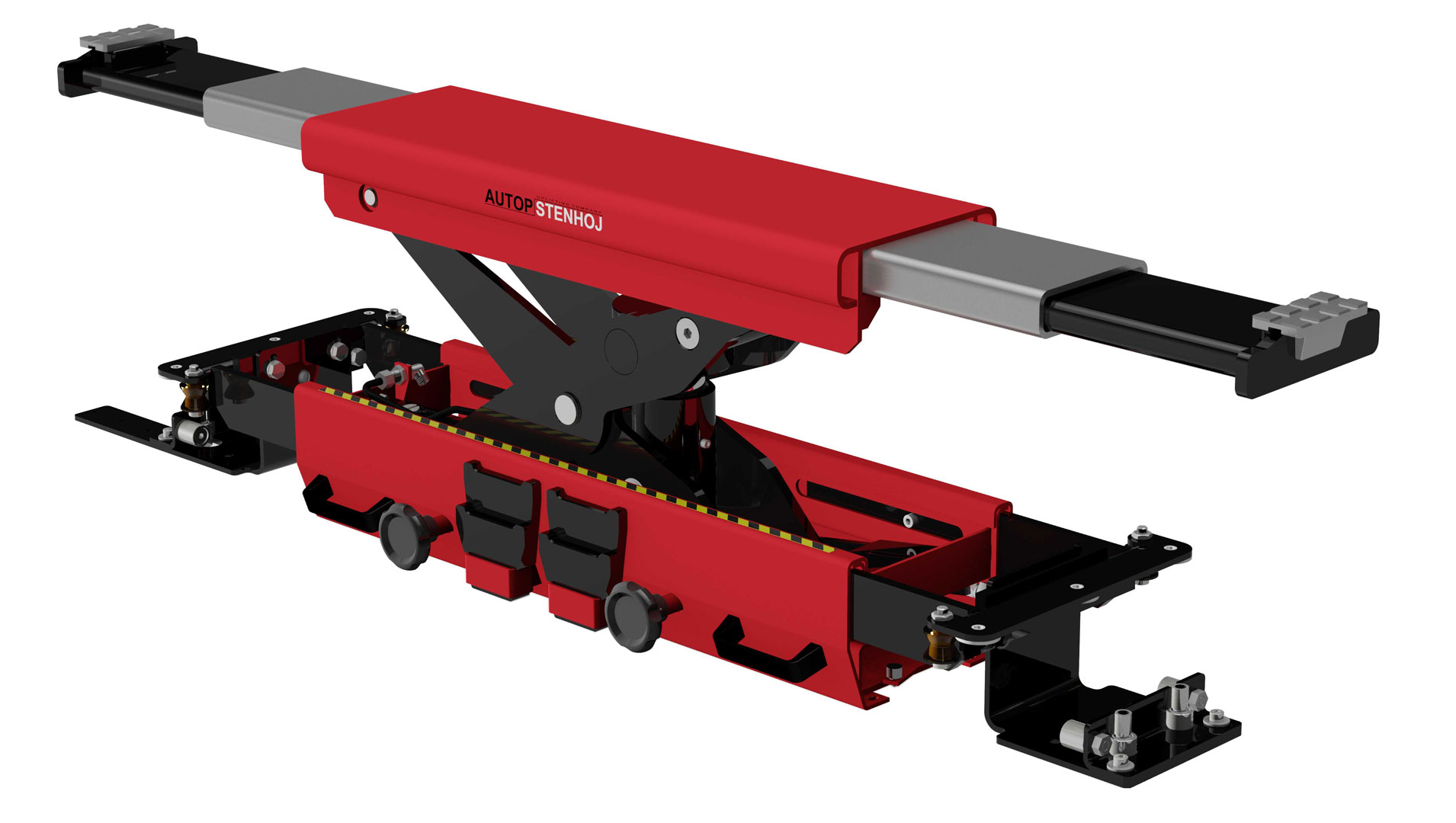

Micro 20 & 26 & 40 lufthydraulisch

Lufthydraulischer Achsheber mit 2 / 2.6 / 4 t Tragfähigkeit

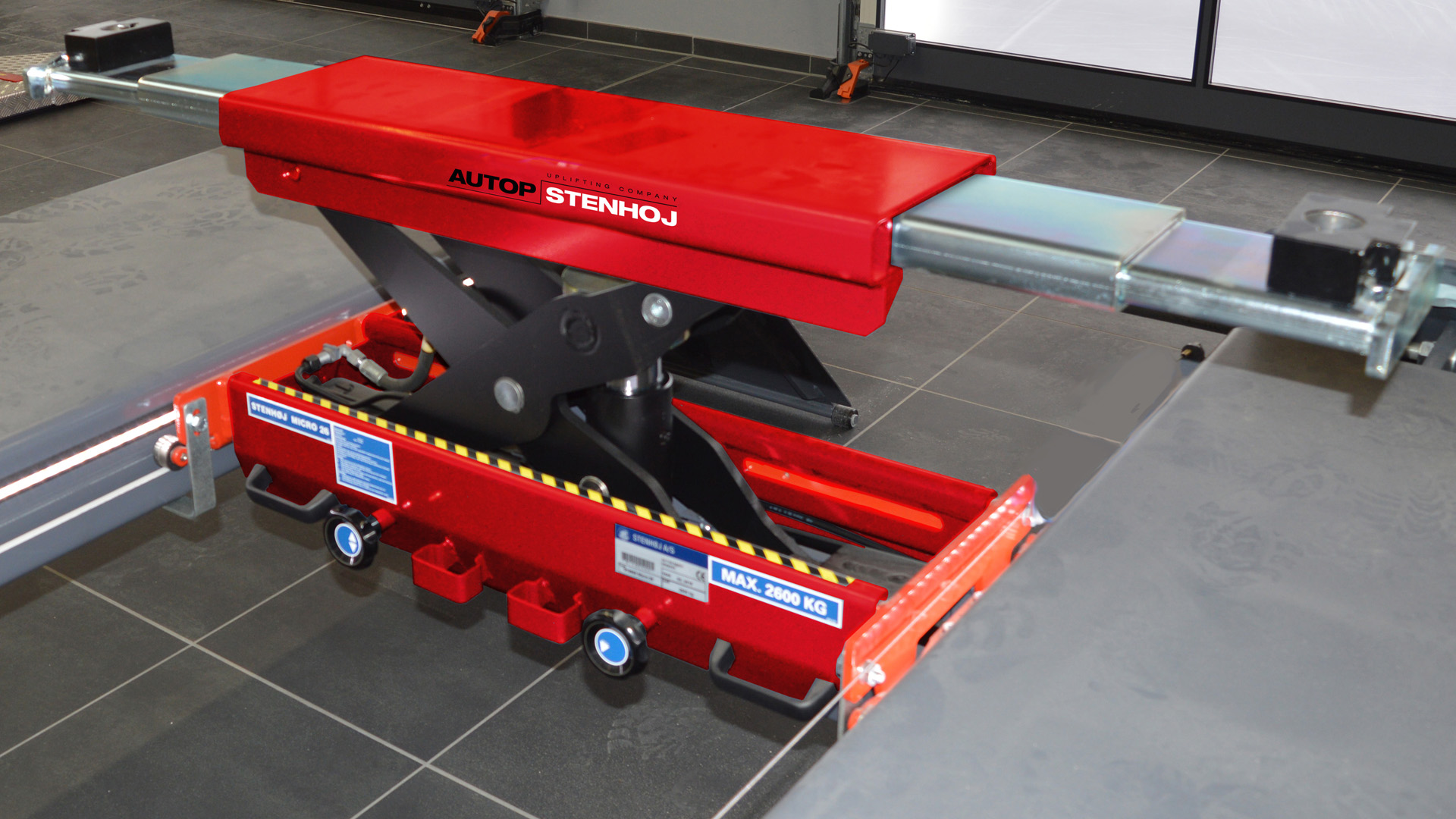

Micro 20 & 26

• Doppeltwirkender Zylinder
• 2-Hand Bedienung
• Mechanisches Parksystem
• Rückschlagventil
• Haltevorrichtung
• Zweifach teleskopierbare Arme
• Verzinkte Arme

Micro 40

• 2-Hand Bedienung
• Totmannsteuerung
• Druckbegrenzungsventil
• Haltevorrichtung
• Zweifach teleskopierbare Arme

Standard Farbe:
rot RAL 3020

• Micro 20 = 2000 kg & 1600 mm Verlängerung
• Micro 26 = 2600 kg & 1460 mm Verlängerung

  Sonderausführung Micro 26 = 2600 kg & 1600 mm Verlängerung

  Lieferung beinhaltet eine Vielzahl von Steckpilzen

• Micro 40 = 4000 kg & 1500 mm Verlängerung

  Lieferung beinhaltet 2 Steckpilzesets (50/100 mm)

• Luftzuführungssatz

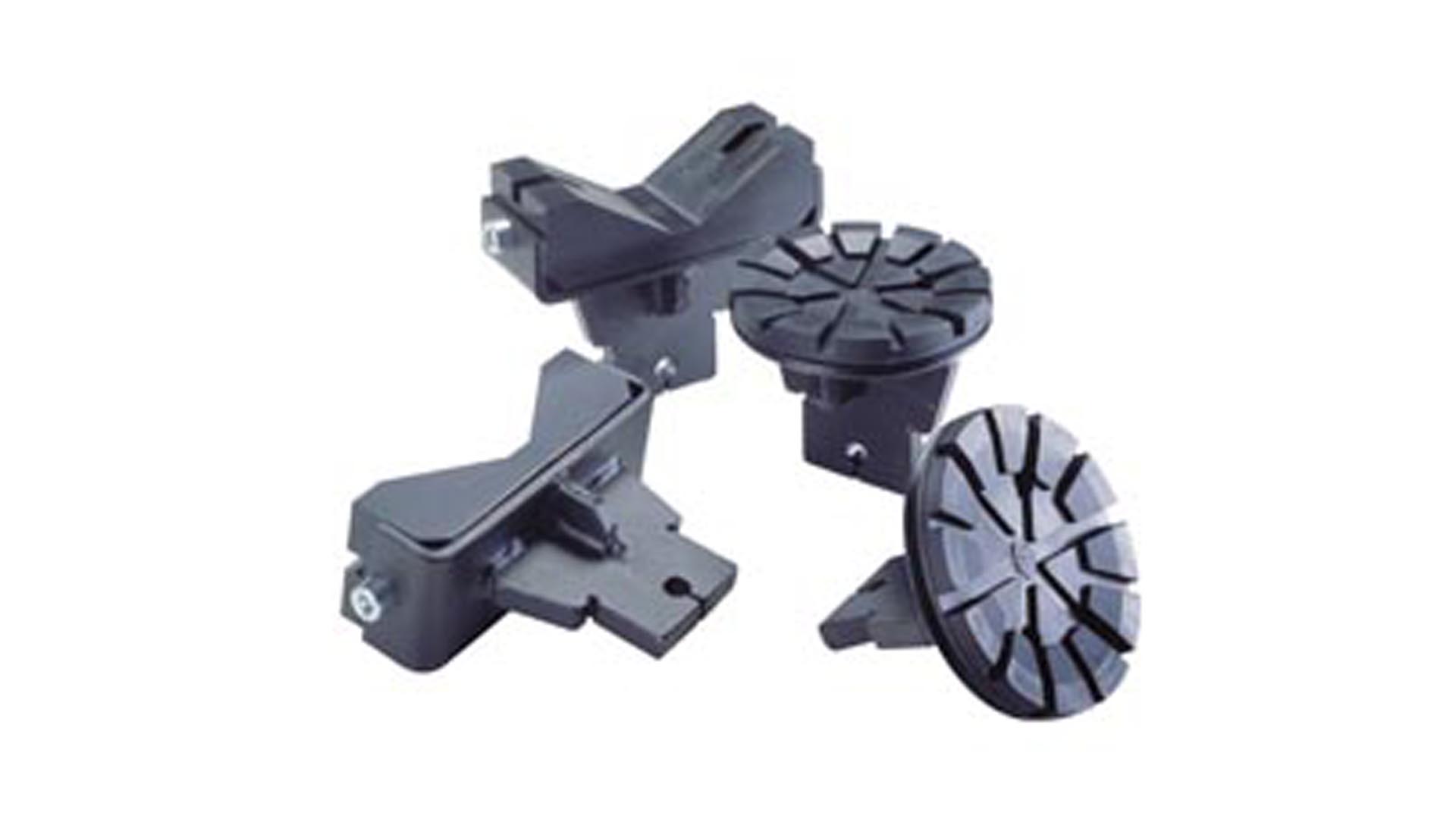

• Ein umfangreiches Programm an Aufahmen

Sonderfarben auf Anfrage

Antriebsart	air-hydraulic

Skizzen

• Micro 20 LH - T12411
• Micro 40 LH-W - T12341
• Micro 32 LH - T12340
• Micro 20/26 LH - T12339
• Micro 26 - T12410
• Micro 20 - T12409
• Micro 40 LH - T11468
• Micro 26 - T11539
• Micro 20 - T11537
• Micro 26 - T12512
• Micro 26 - T12511
• Micro 26 - T12510
• Micro 26 - T12509
• Micro 20 - T12508
• Micro 20 - T12507

Prospekte

• Prospekt Micro 20, 26 & 40 lufthydraulisch

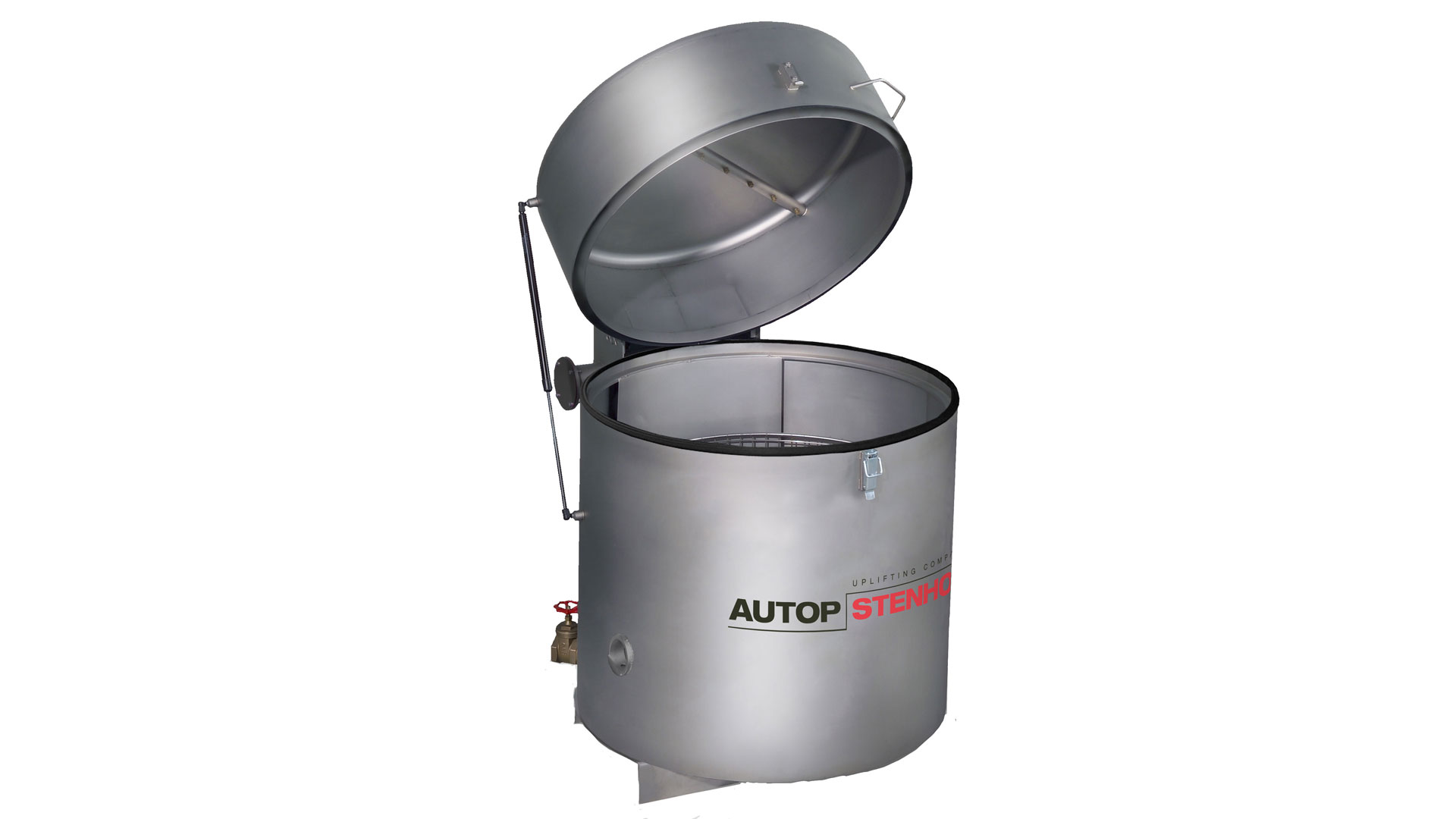

RC 82

Anschlusswerte	230/400 V/50 Hz 14 A
Nutzbarer Korb Ø	790 mm
Nutzbare Höhe	500 mm
Beladehöhe	930 mm
Zul. Korbbelastung	300 kg
Flüssigkeitsvolumen	150 l
Pumpenförderleistung	200 l/min
Spritzdruck	3 bar
Pumpenmotor	1,5 kw
Heizleistung	6 kw
Drehkorbantrieb	Wasserstrahl
Höhe	1200 mm
Gesamtbreite	1300 mm
Gesamt-Tiefe	1300 mm
Gesamt-Gewicht	220 kg

RC 122

Nutzbarer Korb Ø	1190 mm
Nutzbare Höhe	500 mm
Beladehöhe	830 mm
Zul. Korbbelastung	500 kg
Flüssigkeitsvolumen	370 l
Pumpenförderleistung	280 l/min
Spritzdruck	5 bar
Pumpenmotor	230/400 V/50 Hz 24 A
Heizleistung	9+6 kW
Drehkorbantrieb	E-Motor 0.09 kW
Höhe	1300 mm
Gesamtbreite	1650 mm
Gesamt-Tiefe	1500 mm
Gesamt-Gewicht	~ 350 kg

Maxi 160

Tragfähigkeit, bis	16000 kg
Hubhöhe	1555 mm
Nutzhöhe	1850 mm
Hub-/Senkzeit	120 sec.
Anschlusswerte	3x230/400V-50 Hz - 32 A
Motor	4 x 2.2 kW
Antriebsart	mechanisch
