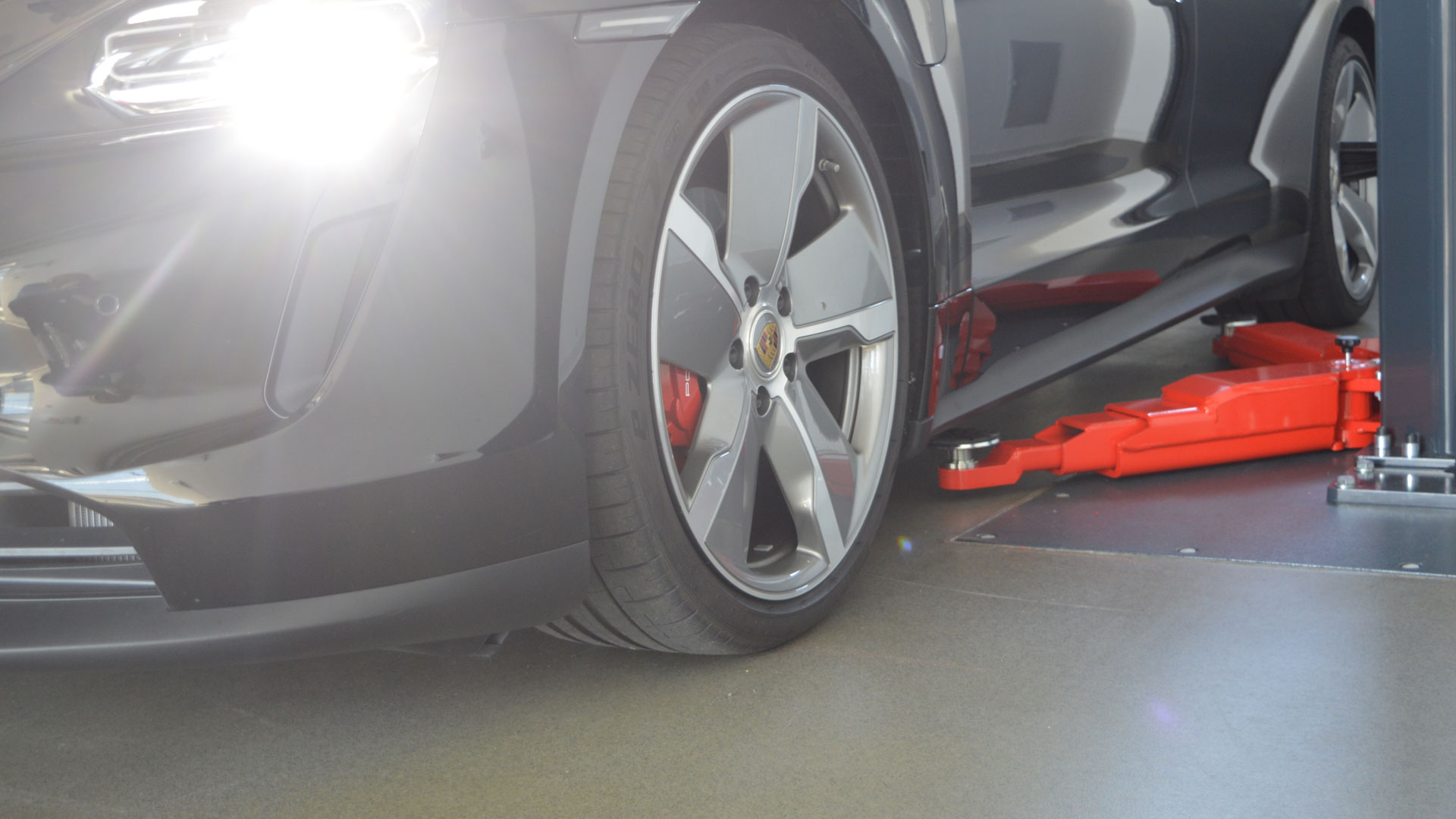

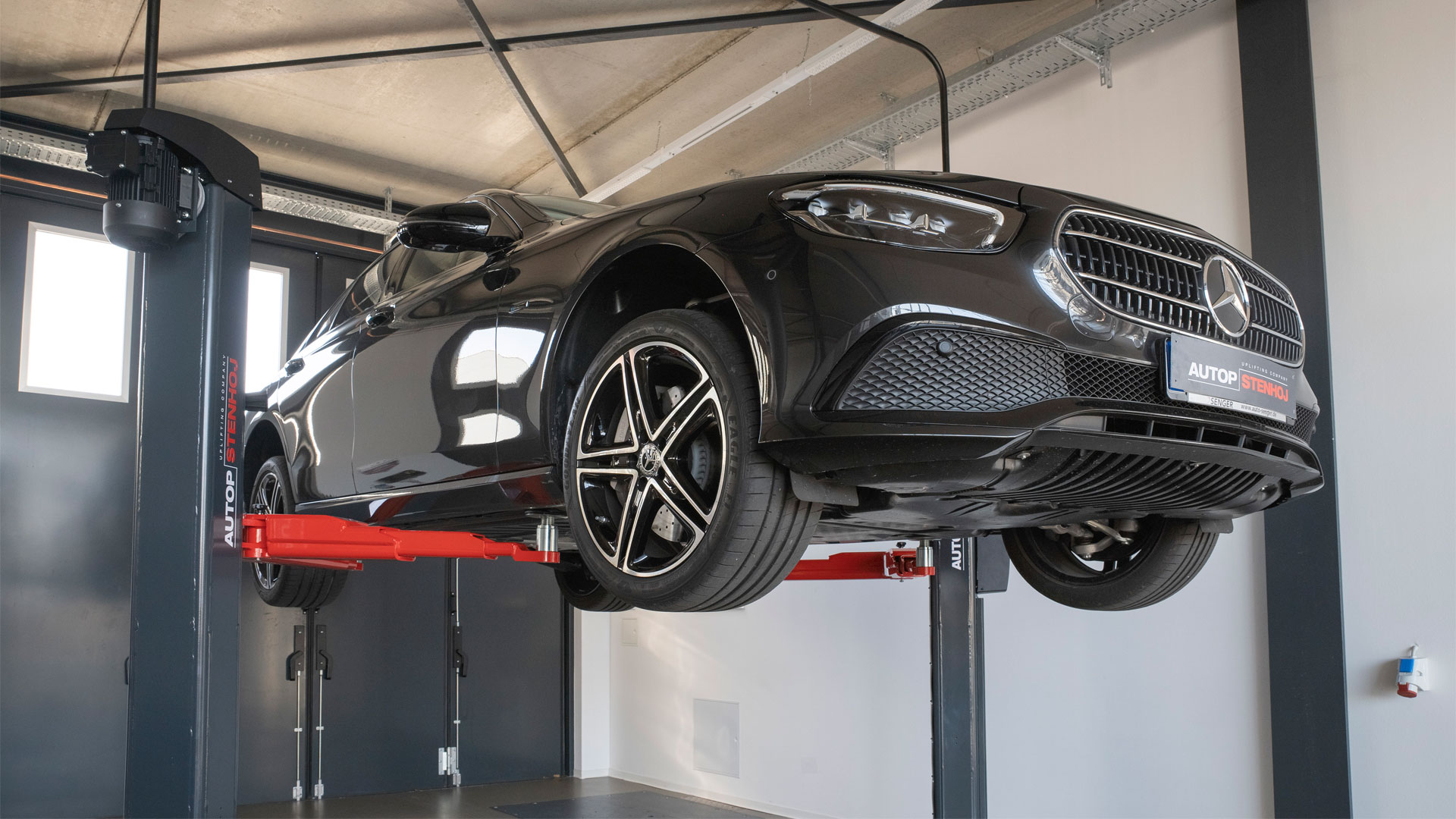

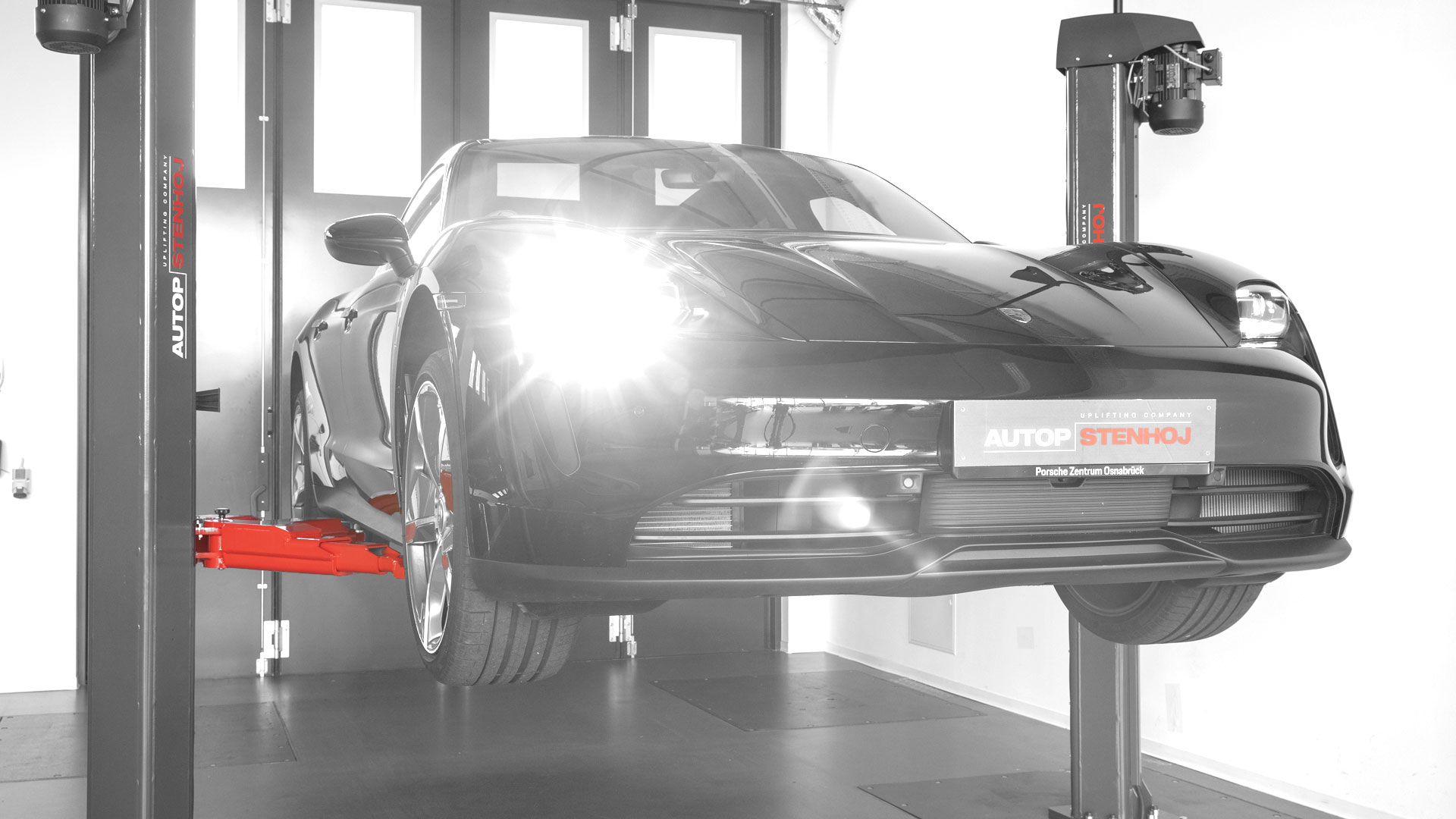

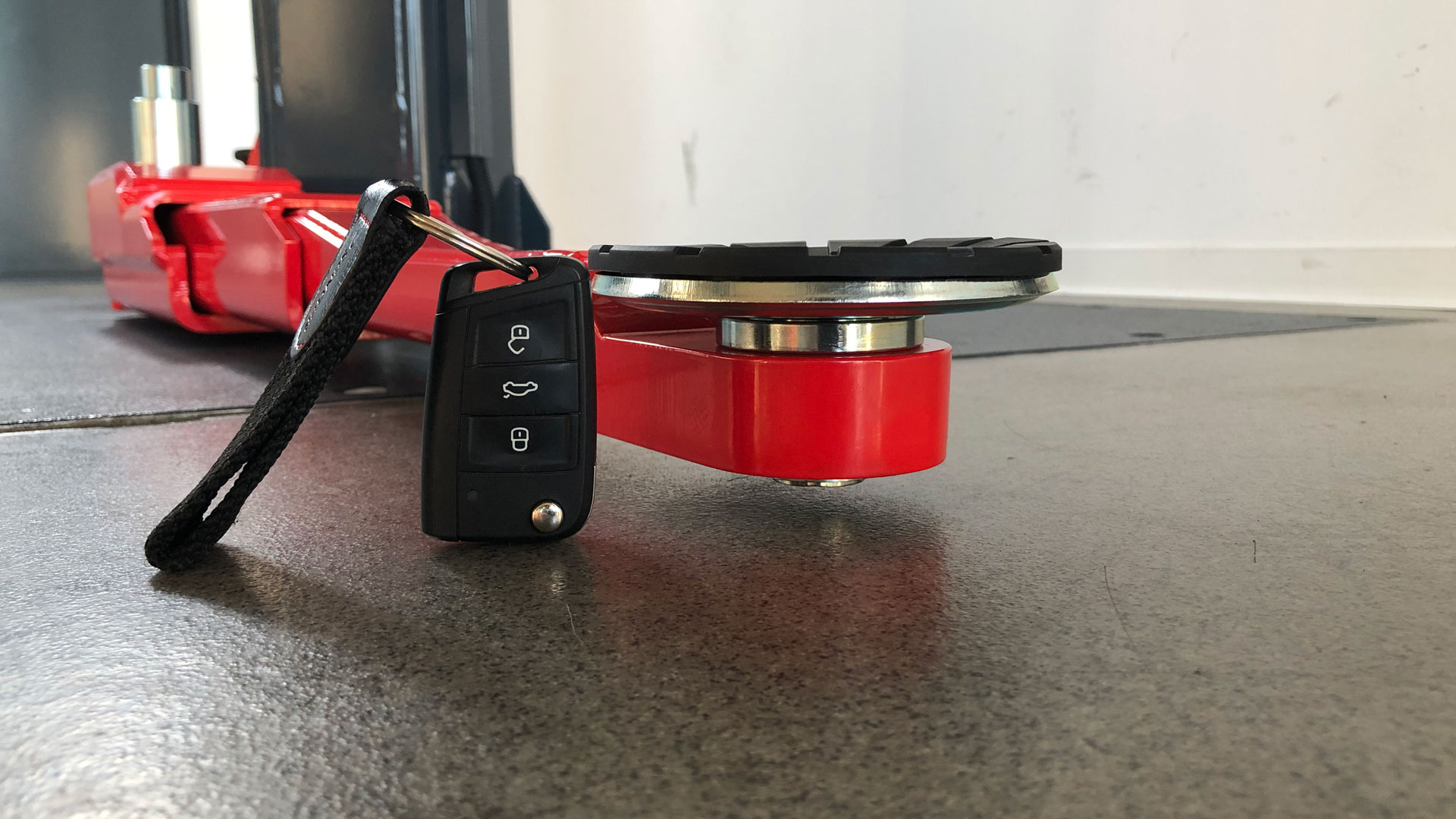

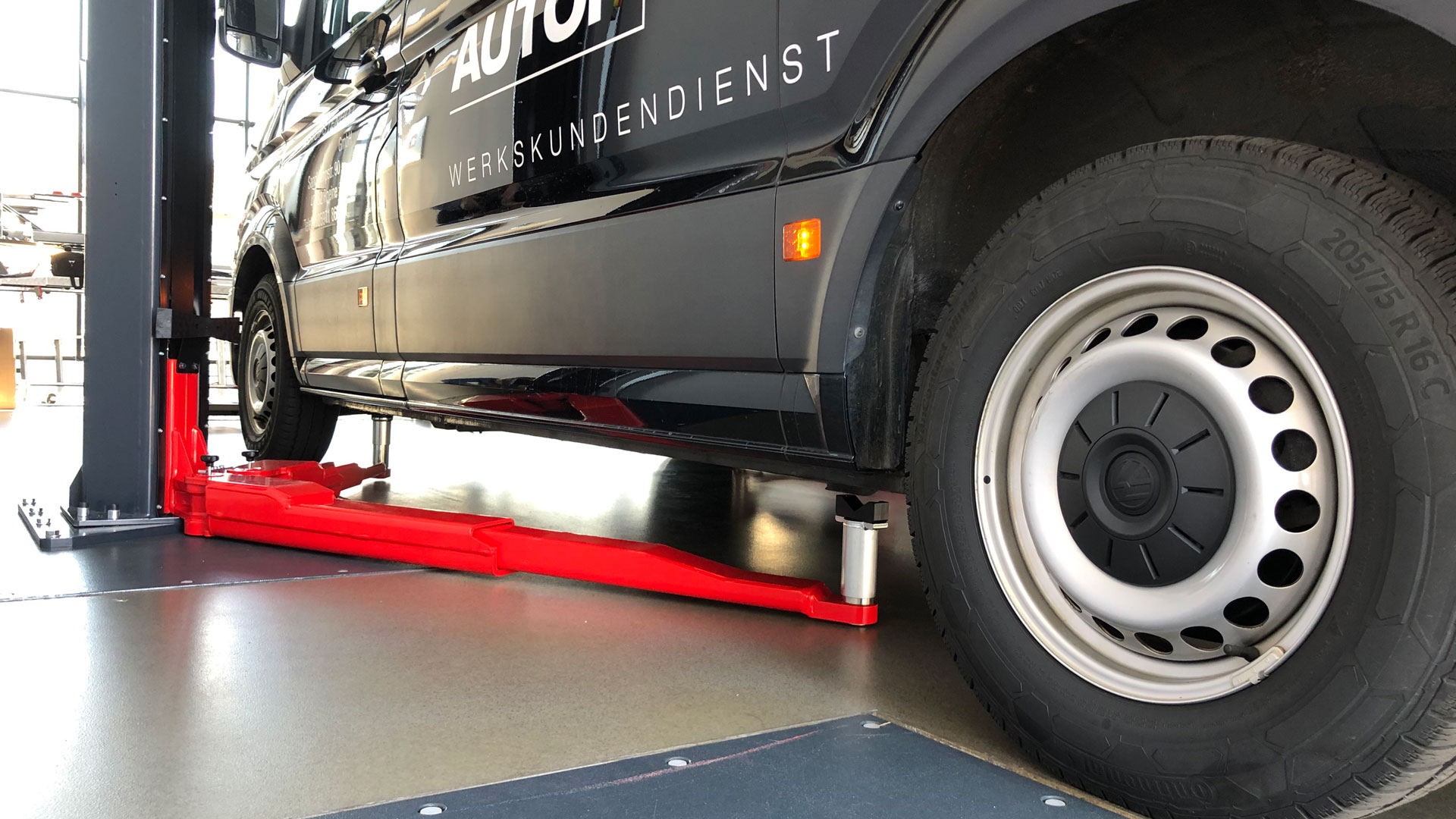

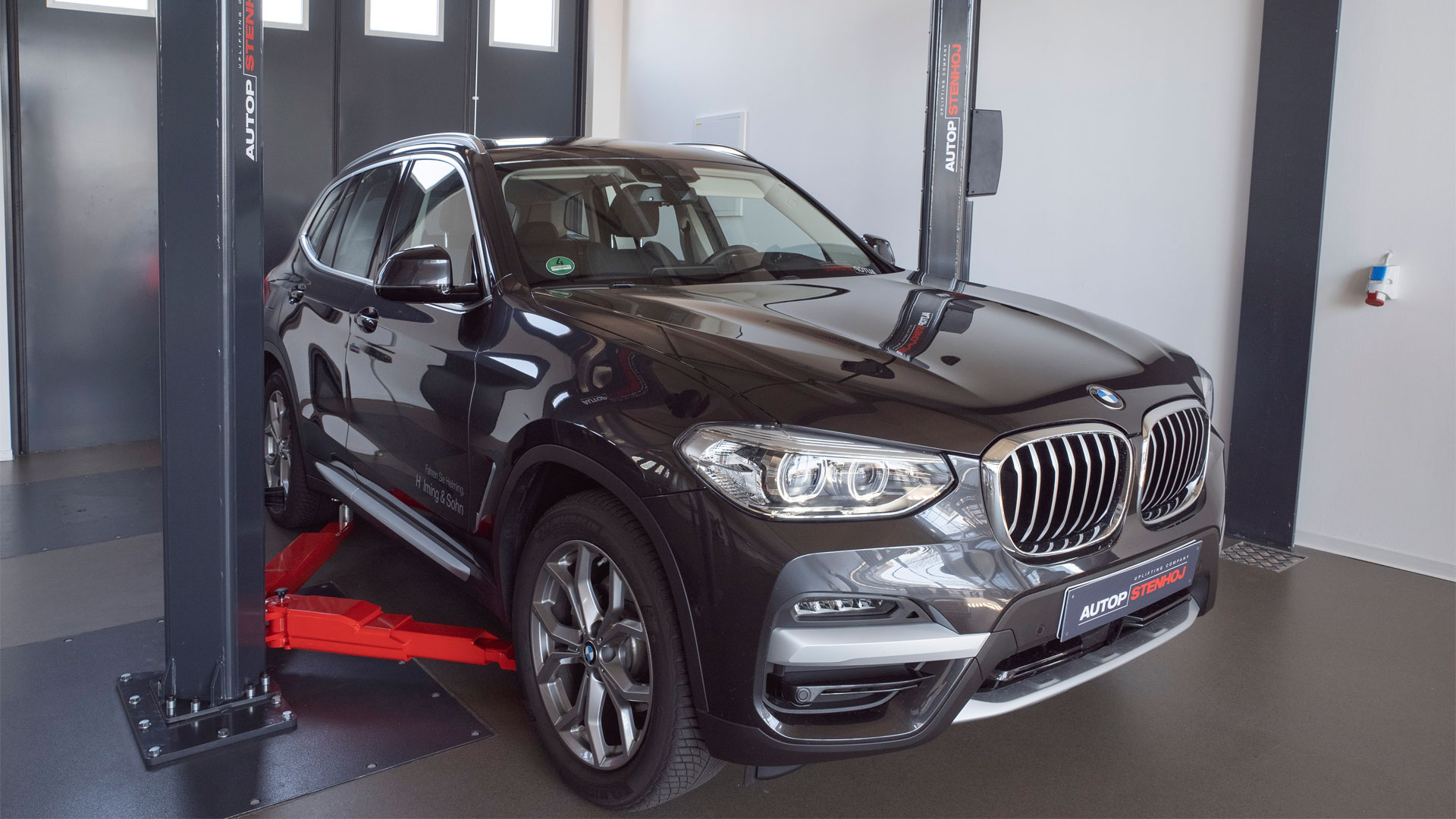

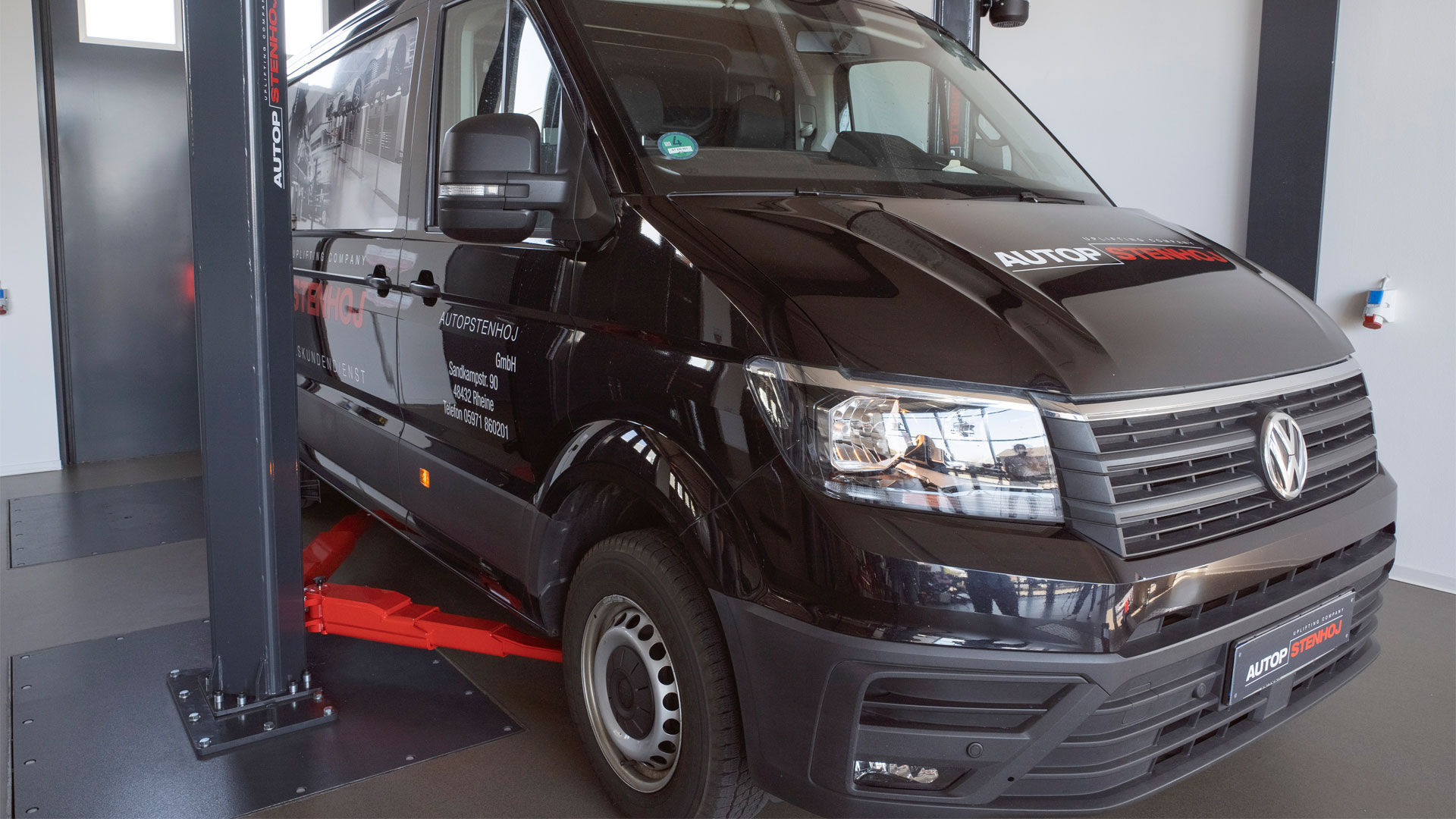

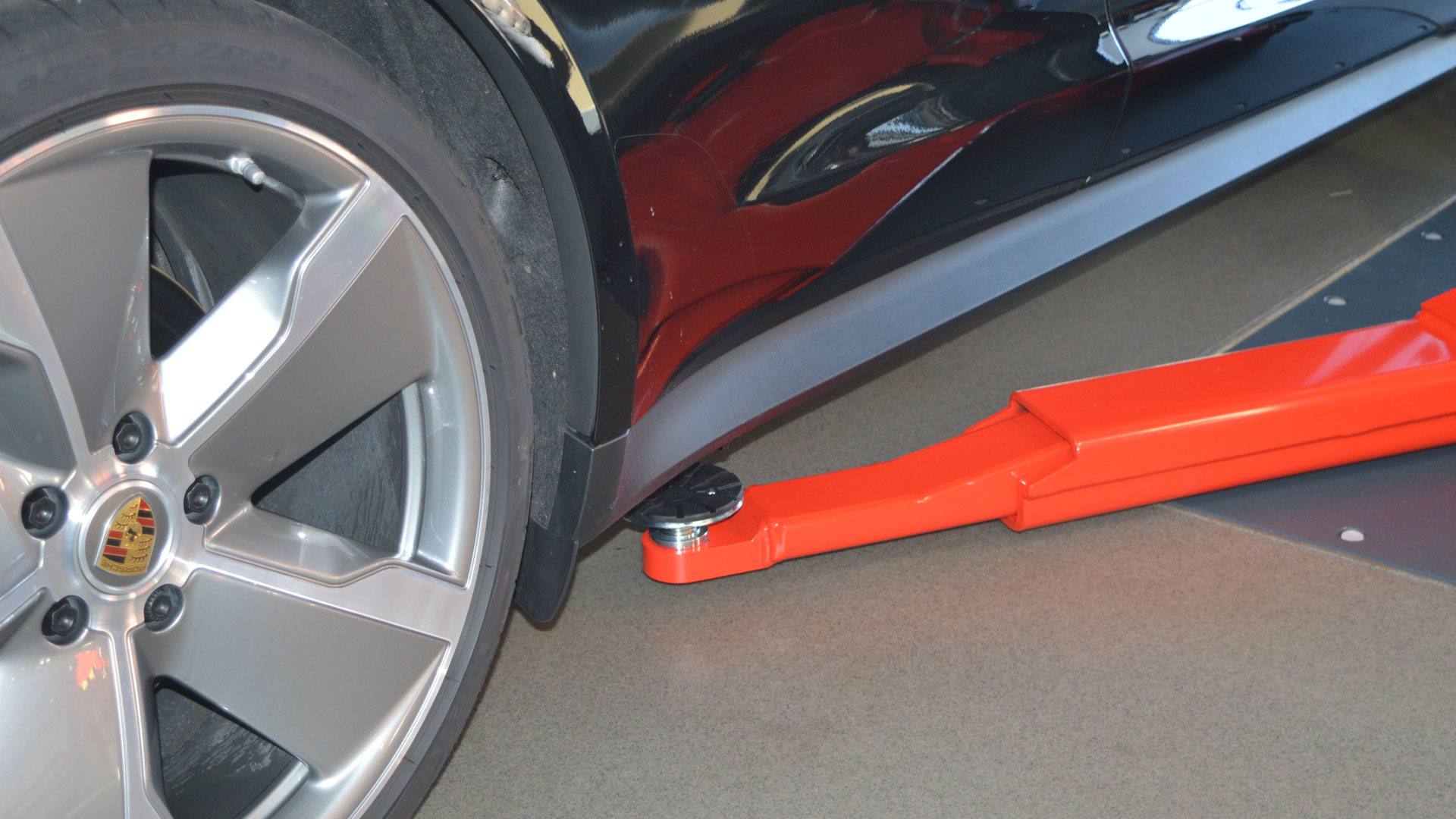

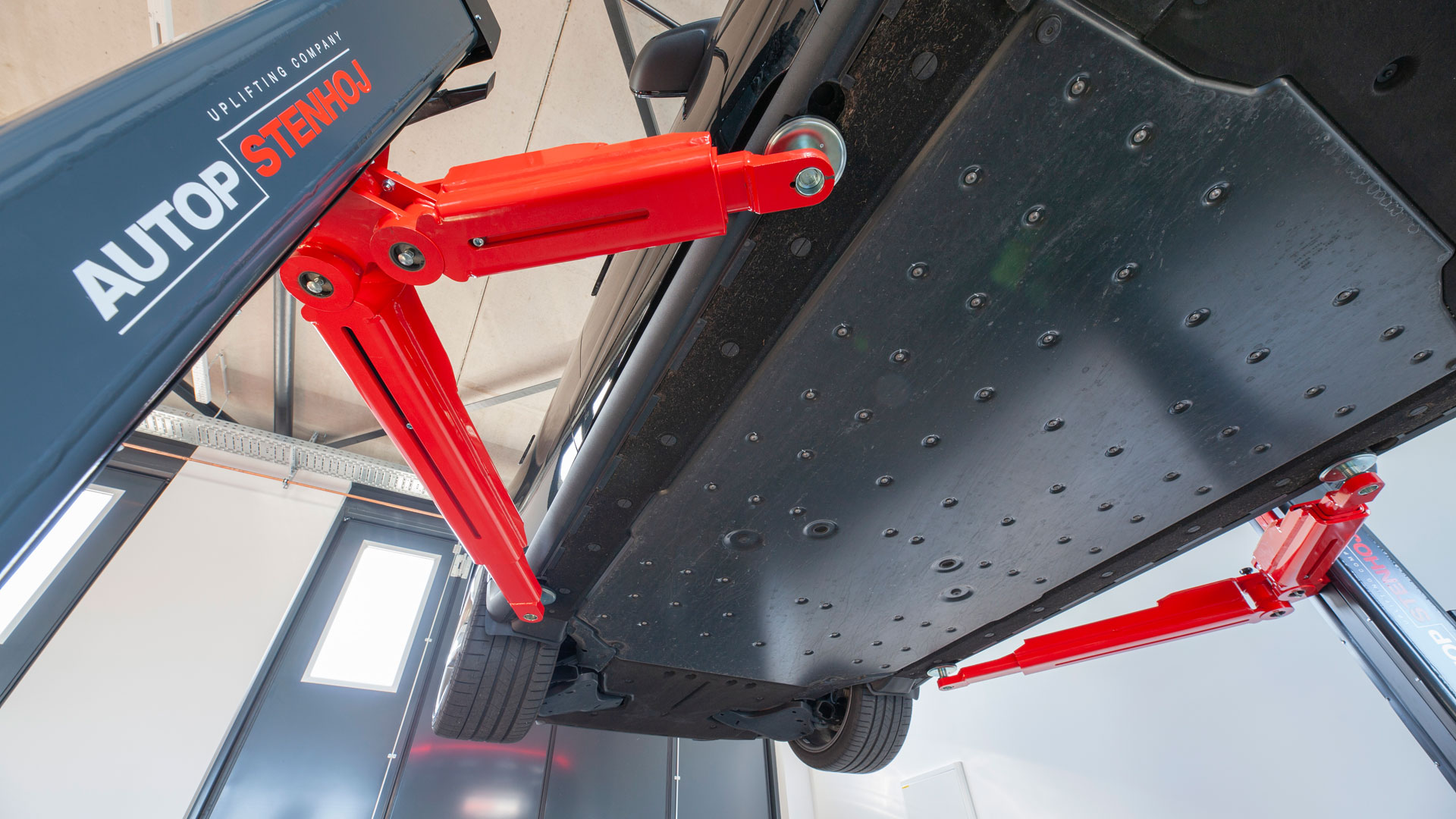

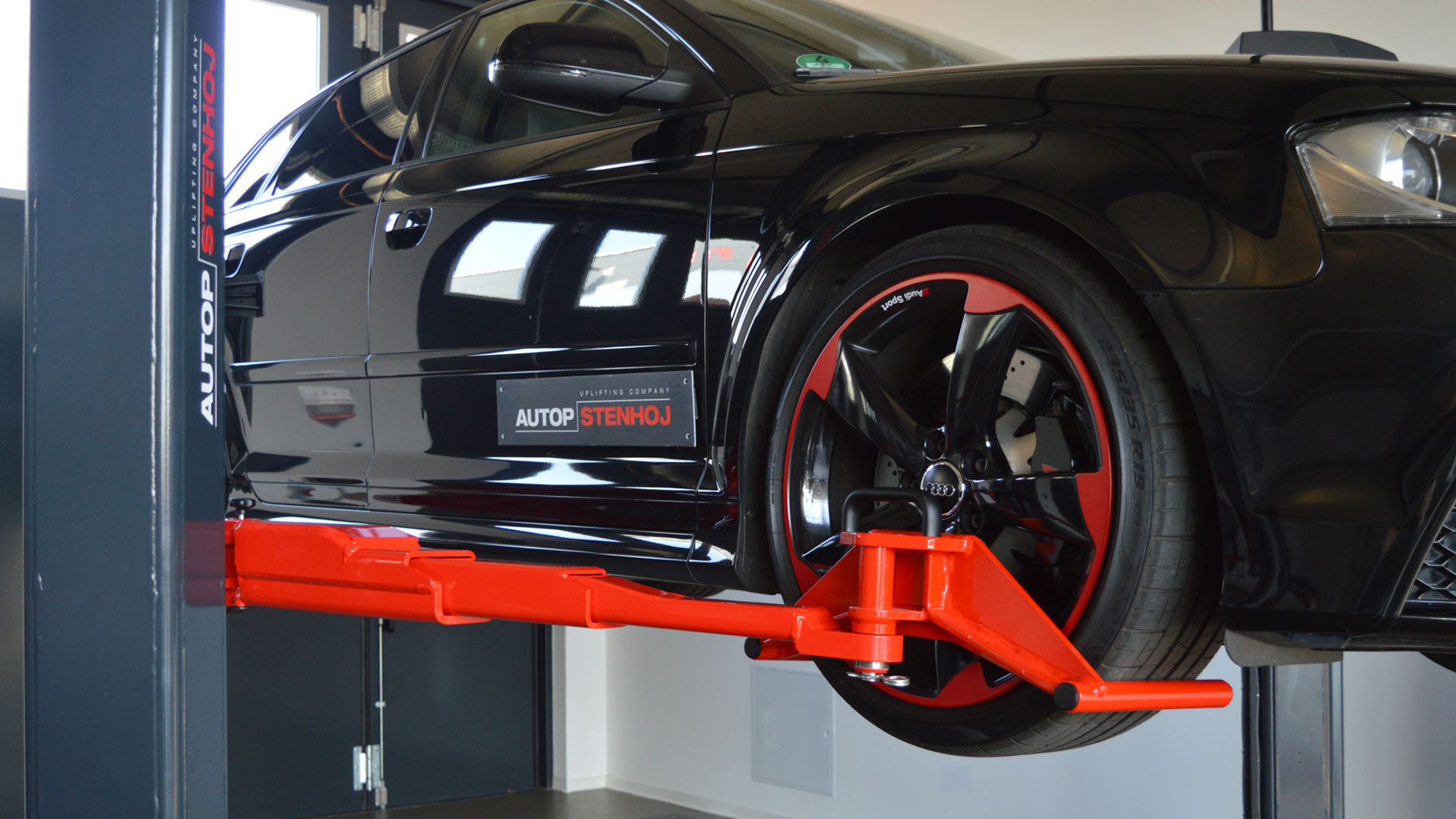

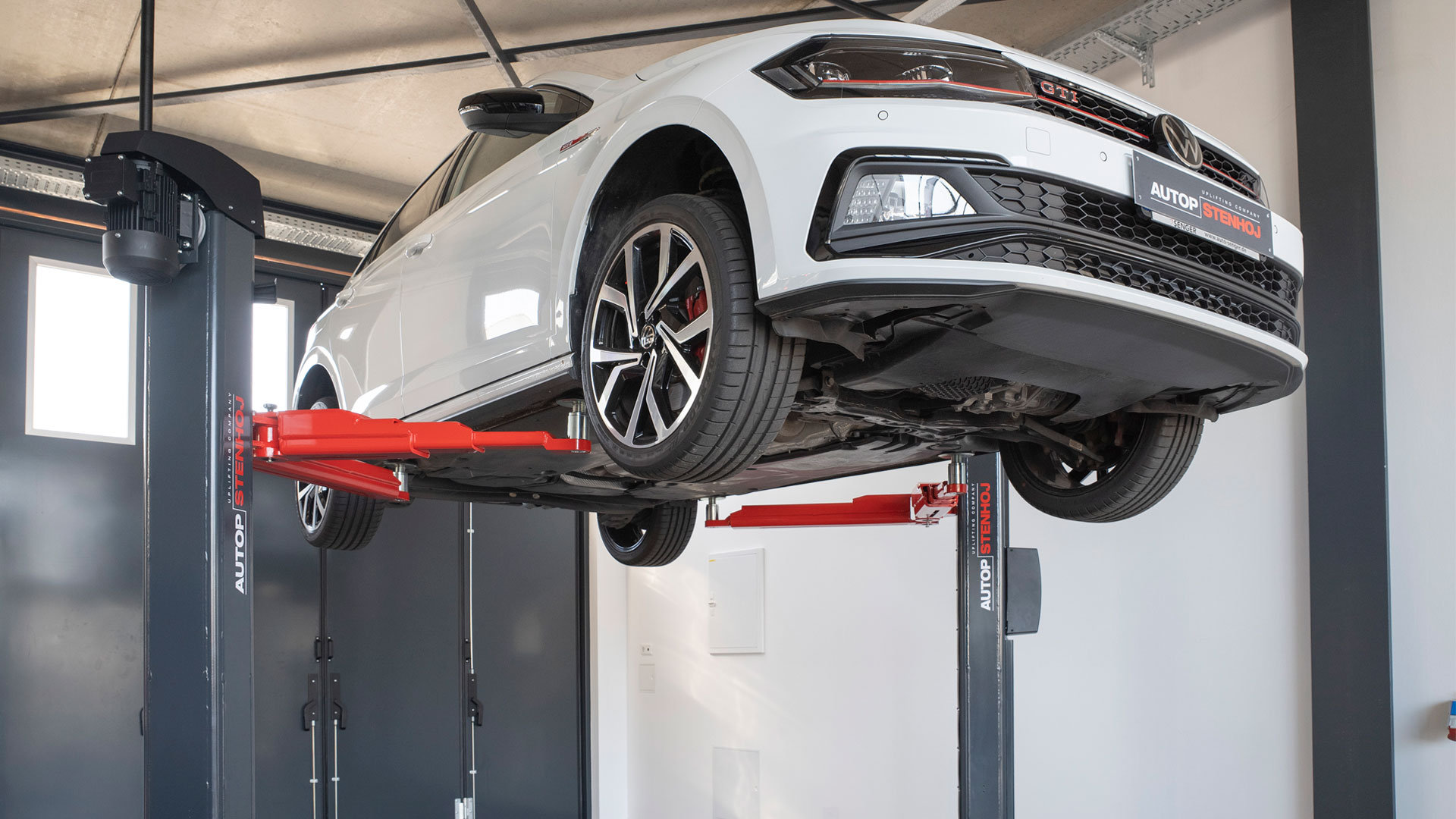

Maestro 2.35 NxT

2-Säulen-Hebebühnen

Elektromechanische 2-Säulen-Hebebühne mit 3,5 t Tragkraft

Standardlackierung:
Arme: RAL 3020
Säulen: RAL 7016



Ausführungen

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• F = Flexaufnahmen
• CF = Combiflex Aufnahme
• CF-08 = Combiflex 08 Aufnahme

DT/ST = vorne doppelt teleskospierbarer kurzer Arm / hinten einfach teleskopierbarer langer Arm
DT/DT = vorne und hinten doppelt teleskospierbarer kurzer Arm
ST/ST = vorne und hinten einfach teleskopierbarer langer Arm



• Verschiedene Portalhöhen verfügbar, alternativ Unterflursatz
• LED-Beleuchtung
• Energieset mit Druckluftanschluss und Steckdose

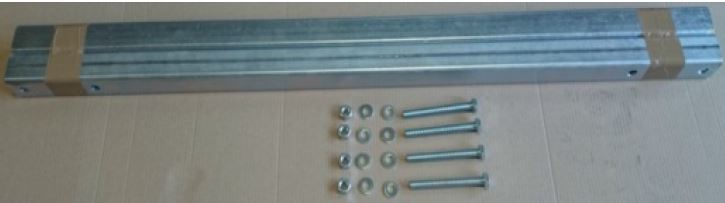

• Fundamentanker
• Zweite Bedieneinheit für Gegensäule
• Umfangreiches Steckpilzprogramm, je nach Fahrzeugtyp

Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	3500 kg
Hubhöhe	1900 mm
Nutzhöhe	F: 1987-2012 mm CF: 1988-2125 mm CF-08: 1995-2155 mm
Hub-/Senkzeit	~ 35 sec.
Anschlusswerte	2x 230/400V - 50 Hz - 25 A
Motor	2x 2,8 kW

Skizzen

• Maestro 2.35 NxT CF-08 DT/DT
  T12426
  Model 098448 - 230/3/50
  Model 098447 - 400/3/50
  Portal 777958/777959
• Maestro 2.35 NxT CF-08 DT/ST
  T12425
  Model 098429 - 230/3/50
  Model 098428 - 400/3/50
  Portal 777958/777959
• Maestro 2.35 NxT CF DT/DT
  T12424
  Model 098445 - 230/3/50
  Model 098444 - 400/3/50
  Portal 777958/777959
• Maestro 2.35 NxT CF DT/ST
  T12423
  Model 098418 - 230/3/50
  Model 098417 - 400/3/50
  Portal 777958/777959
• Maestro 2.35 NxT F ST/ST
  T12477
  Model 098480 - 230/3/50
  Model 098479 - 400/3/50
  Portal 777958/777959
• Maestro 2.35 NxT F DT/DT
  T12475
  Model 098477 - 230/3/50
  Model 098476 - 400/3/50
  Portal 777958/777959
• Maestro 2.35 NxT F DT/ST
  T12473
  Model 098471 - 230/3/50
  Model 098470 - 400/3/50
  Portal 777958/777959

Prospekte

• Prospekt Maestro 2.32 & 2.35 NxT
• Premium Hebetechnik für Elektrofahrzeuge

Maestro 2.32 NxT

2-Säulen-Hebebühnen

Elektromechanische 2-Säulen-Hebebühne mit 3,2 t Tragkraft

Standardlackierung:
Arme: RAL 3020
Säulen: RAL 7016



Ausführungen

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• F = Flexaufnahmen
• CF = Combiflex Aufnahme
• CF-08 = Combiflex 08 Aufnahme

ST/ST = vorne und hinten einfach teleskopierbarer langer Arm

• Verschiedene Portalhöhen verfügbar, alternativ Unterflursatz
• LED-Beleuchtung
• Energieset mit Druckluftanschluss und Steckdose
• Fundamentanker
• Zweite Bedieneinheit für Gegensäule
• Umfangreiches Steckpilzprogramm, je nach Fahrzeugtyp

Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	3200 kg
Hubhöhe	1900 mm
Nutzhöhe	F: 1985-2015 mm CF: 1990-2145 mm CF-08: 1995-2155 mm
Hub-/Senkzeit	~ 40 sec.
Anschlusswerte	2x 230/400V - 50 Hz - 25 A
Motor	2x 2,8 kW

Skizzen

• Maestro 2.32 NxT CF-08 ST/ST - T12407
• Maestro 2.32 NxT CF-08 ST/ST - T12404
• Maestro 2.32 NxT CF ST/ST - T12406
• Maestro 2.32 NxT CF ST/ST - T12403
• Maestro 2.32 NxT F ST/ST - T12405
• Maestro 2.32 NxT F ST/ST - T12402

Prospekte

• Prospekt Maestro 2.32 & 2.35 NxT

Masterlift 2.35 NxT Fn Check-in

2-Stempel-Hebebühnen

Elektrohydraulische 2-Stempel-Hebebühne, 3,5 t mit Fahrbahnlastaufnahme und Radfreiheber

Standardlackierung:

• Fahrbahnen: RAL 7016 mit Aluminium-Beplankung
• Scherenradfreiheber: RAL 7016

Tragrahmen:

• Standard: komplett feuerverzinkt

Unterwanne:

• Standard: lackiert
• Optional: feuerverzinkt oder kunststoffbeschichtet

Einbauvarianten:

• Fußbodenaufliegender Einbau
• Deckeneinbau
• Selbsttragende Ausführung, ohne Belastung des Wannenbodens

• XY-Schieber für den Radfreiheber (Fn)
• Spritzverzinkung

Hebebühnentyp	2-Stempel-Hebebühnen
Anwendungsbereich	Direktannahme, Prüftechnik
Lastaufnahme	Fahrbahnen
Tragfähigkeit, bis	3500 kg
Hubhöhe	1915 mm
Nutzhöhe	2018
Zylinderdurchmesser (hv)	2 x 140 mm
Kolbenabstand	1550 mm
Hub-/Senkzeit	~ 30 sec.
Fundamenttiefe	2640 mm
Aggregat	3 kW
Hydraulikölmenge	10
Anschlusswerte	3x230/400V-50 Hz -16 A

Skizzen

• Masterlift 2.35 NxT Fn Check-in

Prospekte

• Prospekt Masterlift 2.35 NxT Fn Check-in

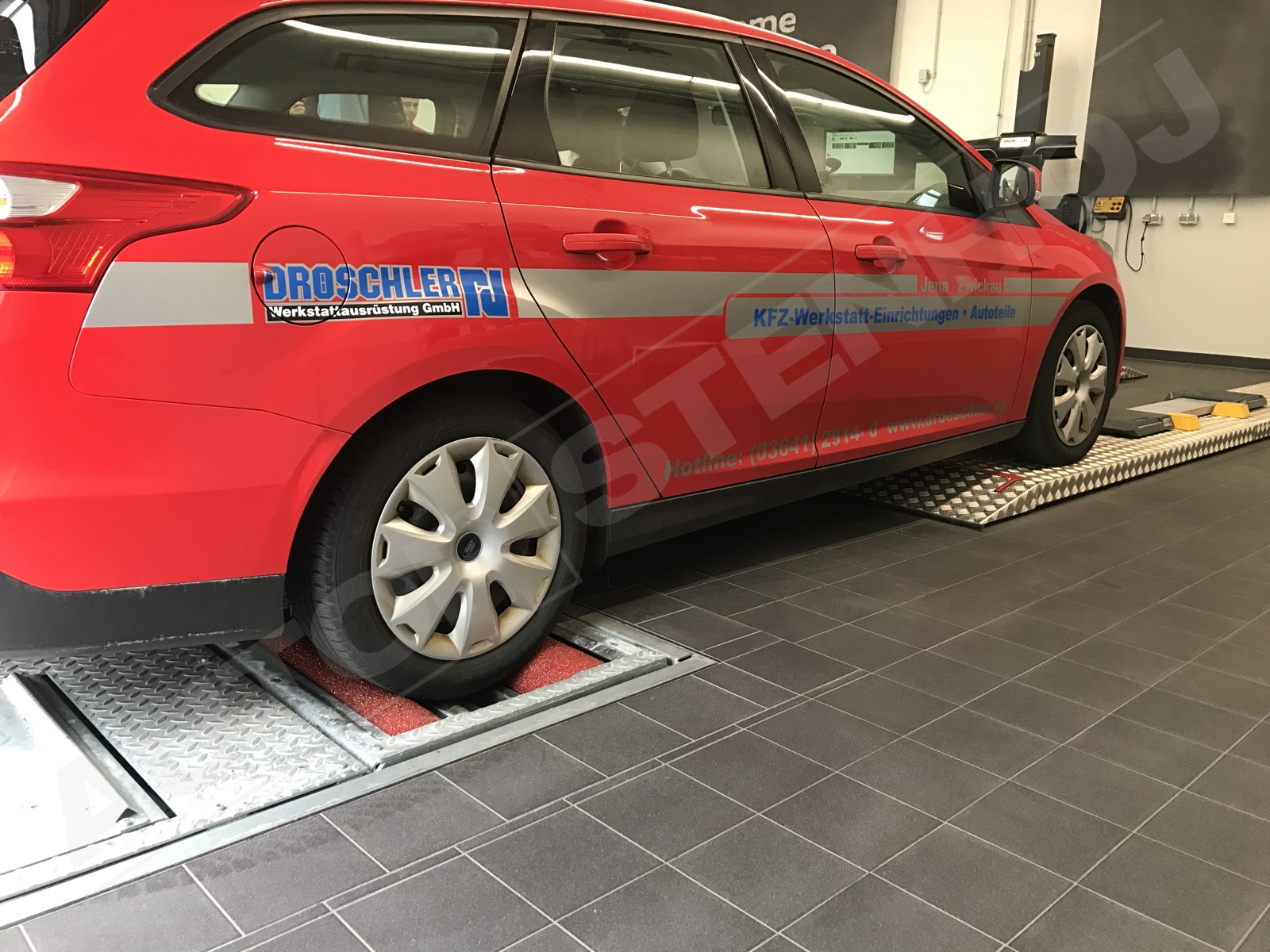

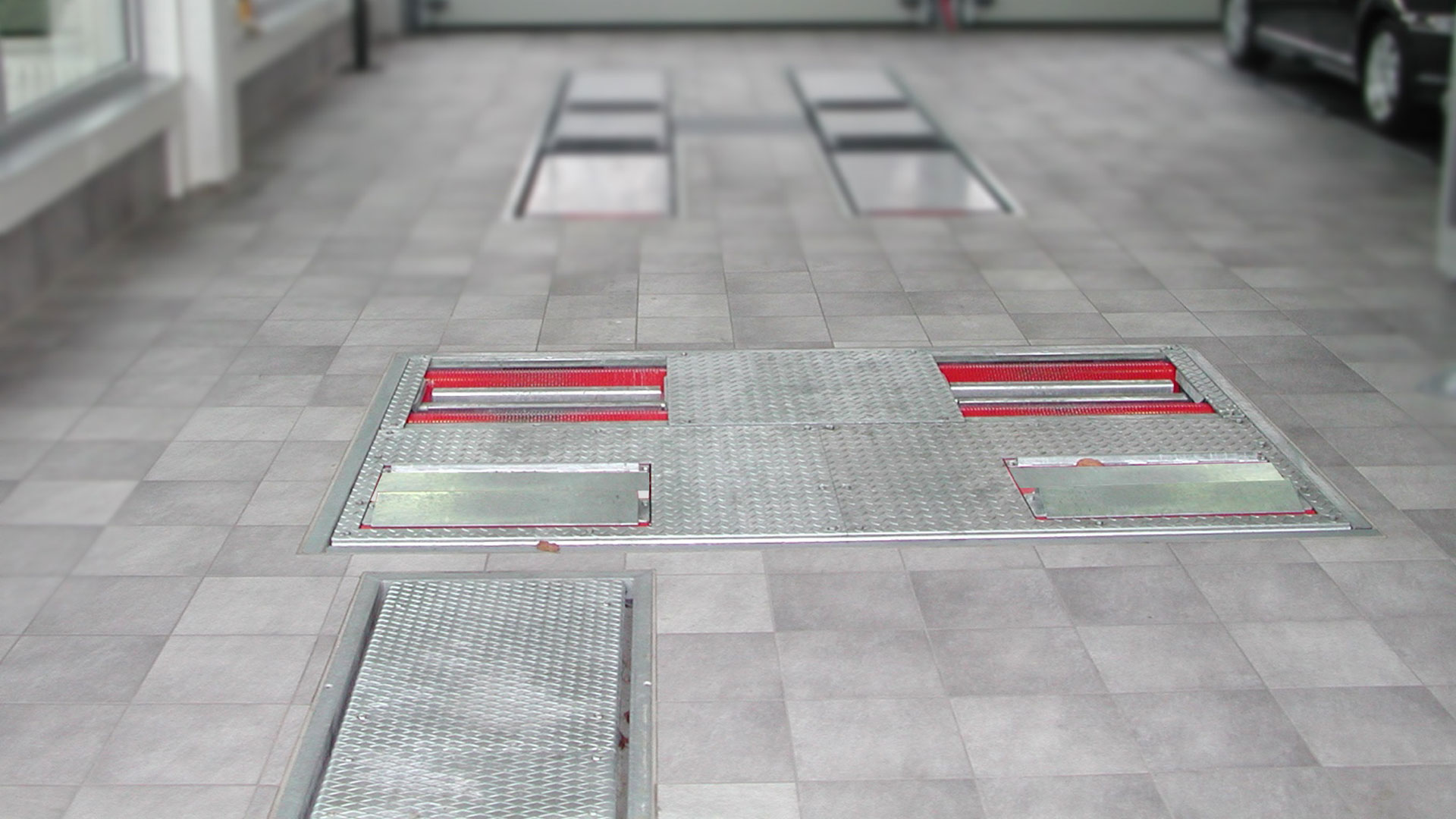

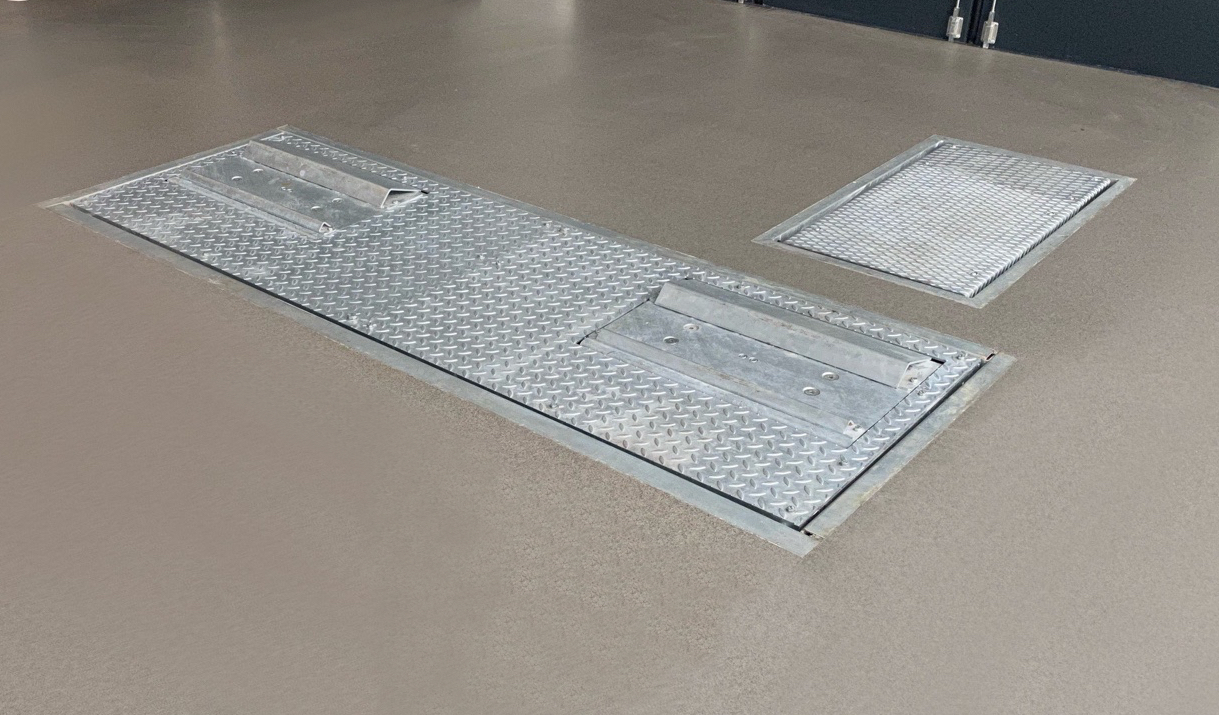

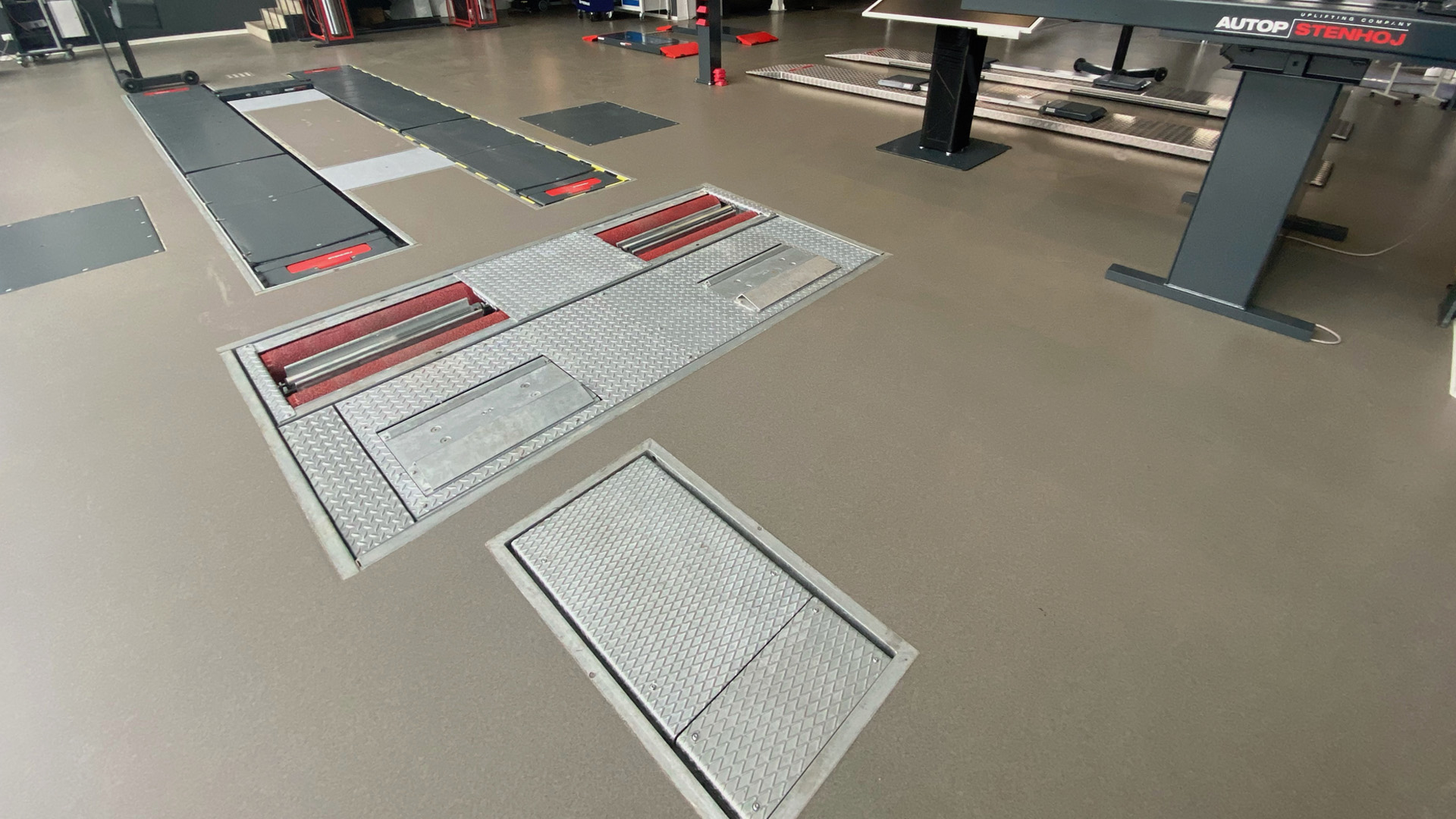

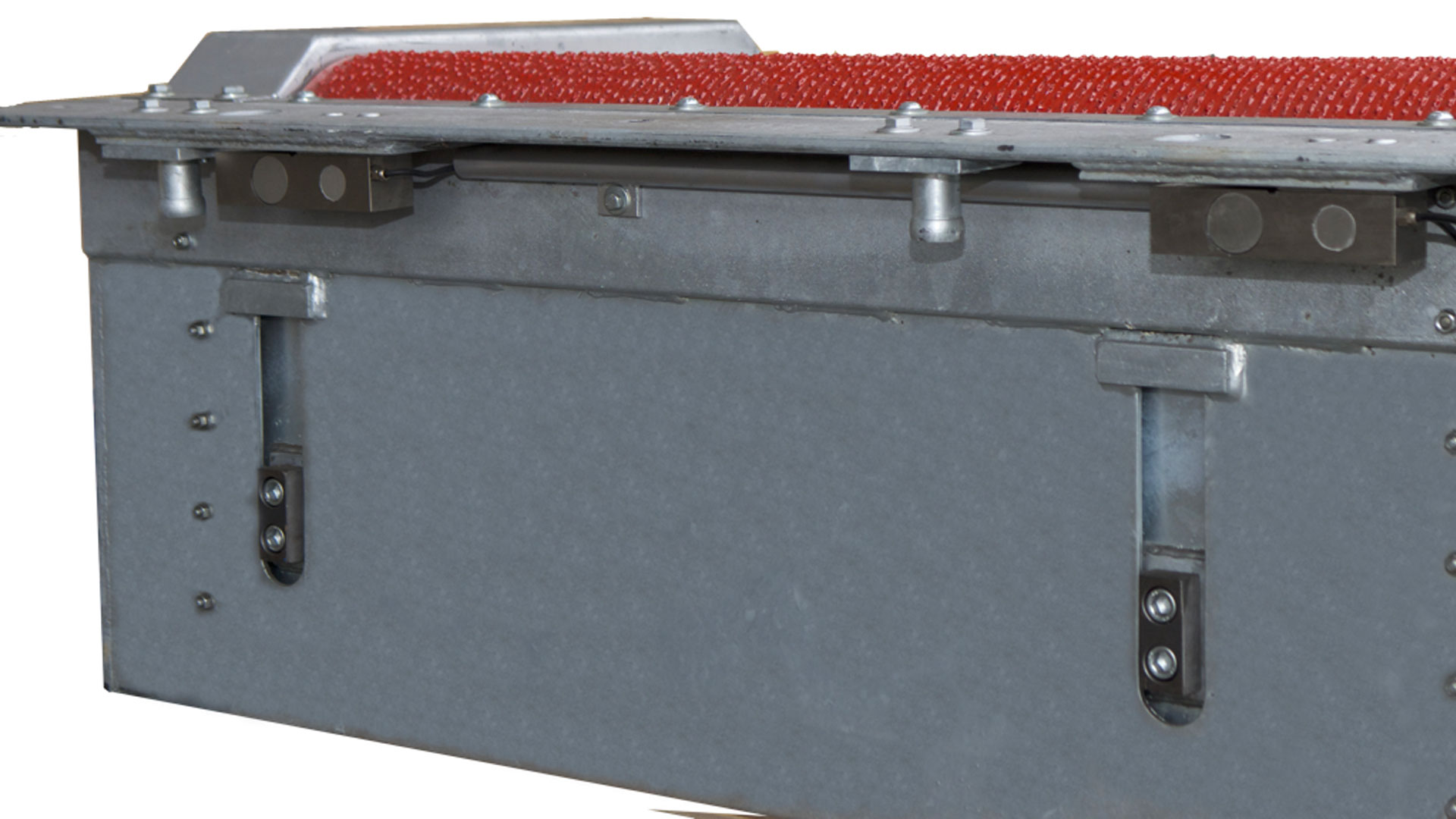

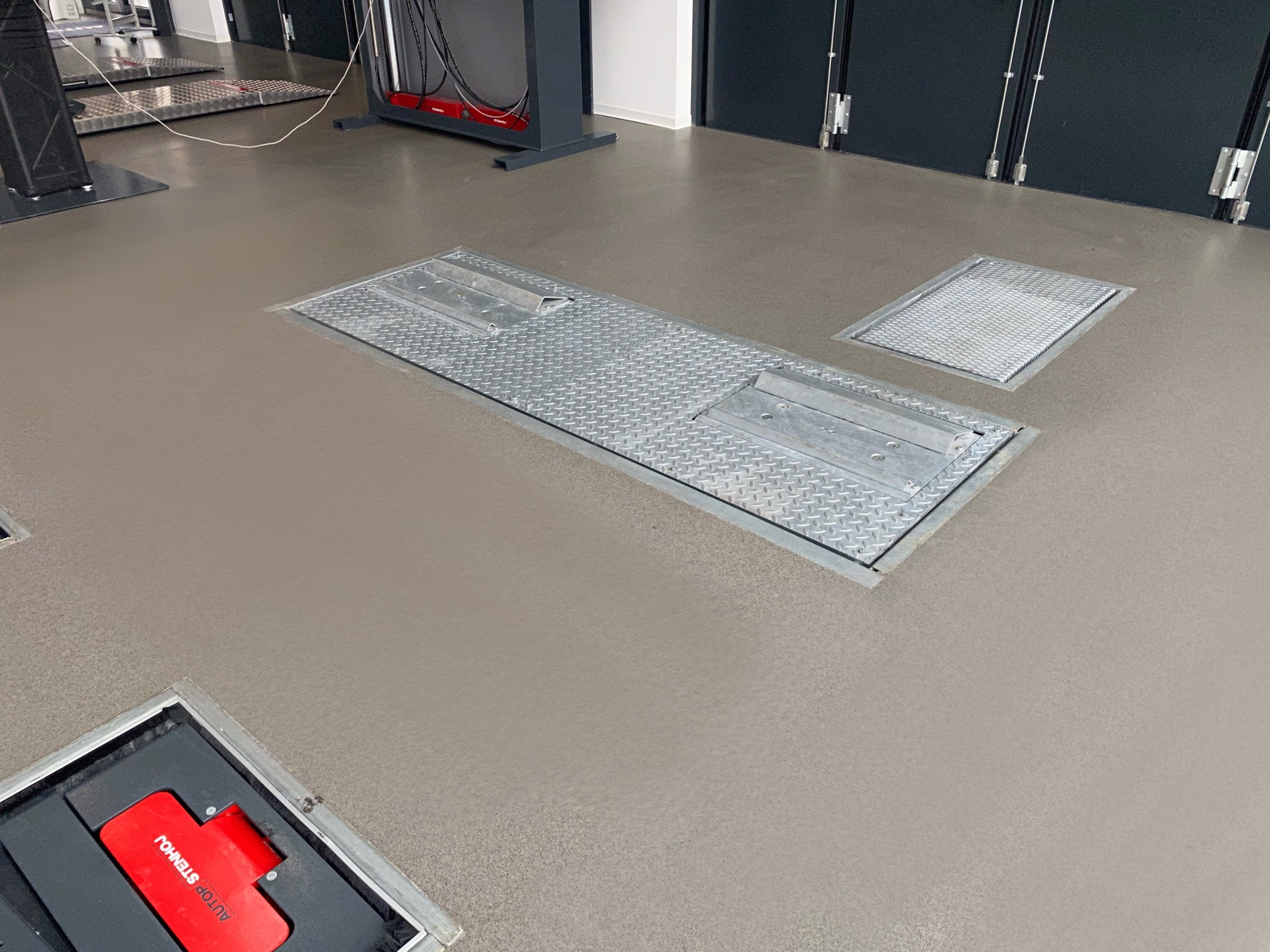

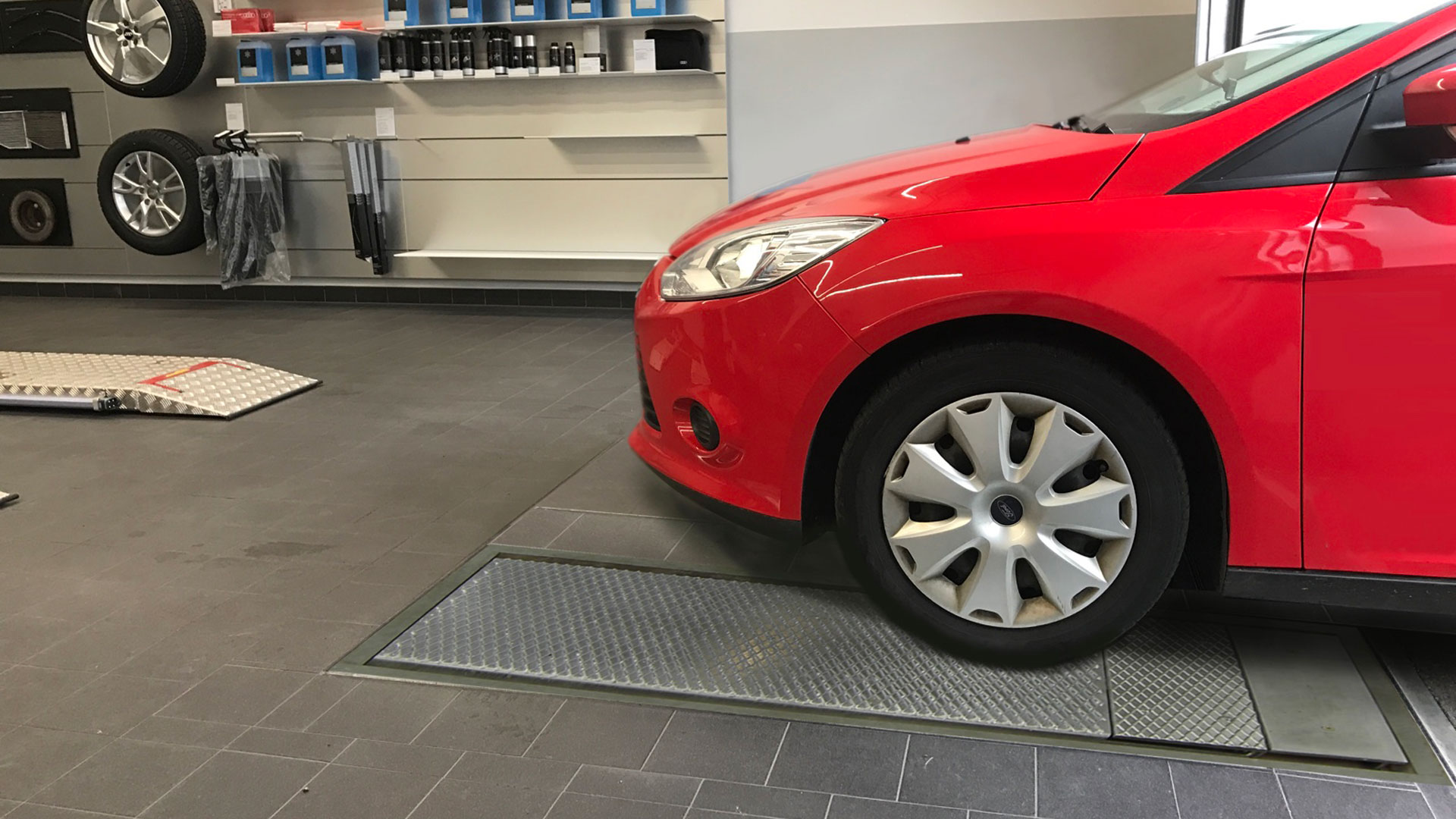

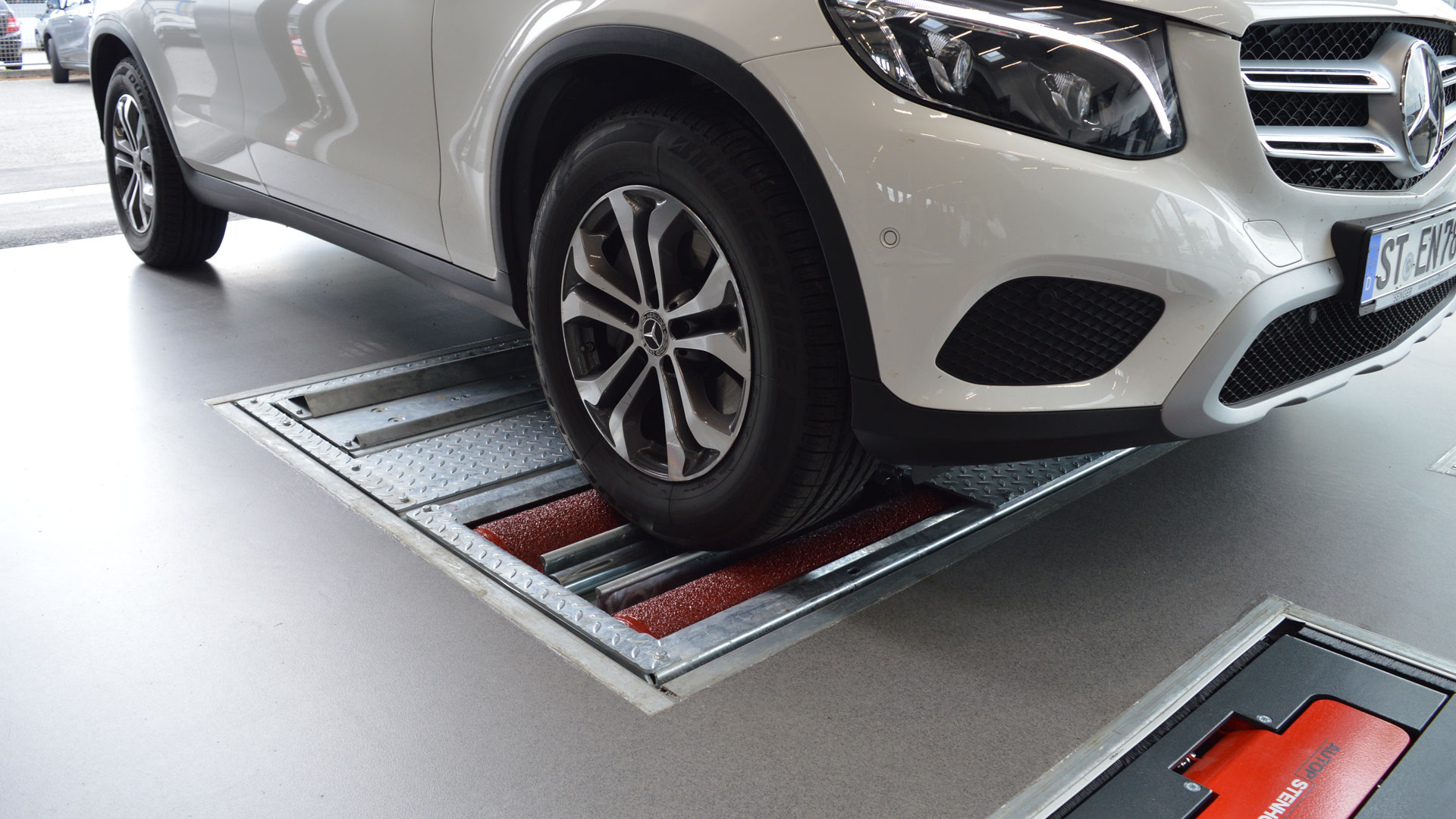

Testmaster PT40

Plattenbremsenprüfstand für Direktannahme, Reparatur und Wartung, Prüftechnik, Hauptuntersuchung

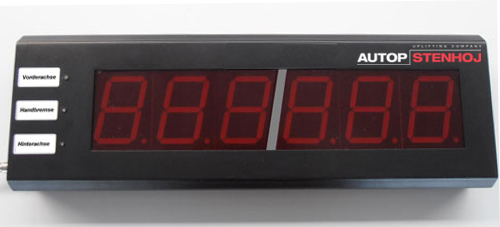

• Digital-Anzeigenschrank für Bremswerte
• Integrierter Radarsensor
• 2 feuerverzinkte Bremsplatten mit Streckmetall
• 15m Vorverkabelt
• Kein besonderen Anforderungen an das Fundament, einfache Überflurmontage mit geringer Aufbauhöhe von 50mm
  (auch als komfortable bodenebene Version möglich)
• Einfache Installation, 240 V Stromanschluß
• Verschleißfreies elektronisches DMS-Meßsystem

2 feuerverzinkte Prüfplatten mit Streckmetall

Einbauvarianten:

• Überflur
• Bodeneben

• Montageset überflur
• Montageset bodeneben
• Feuerverzinkte Grundplatten

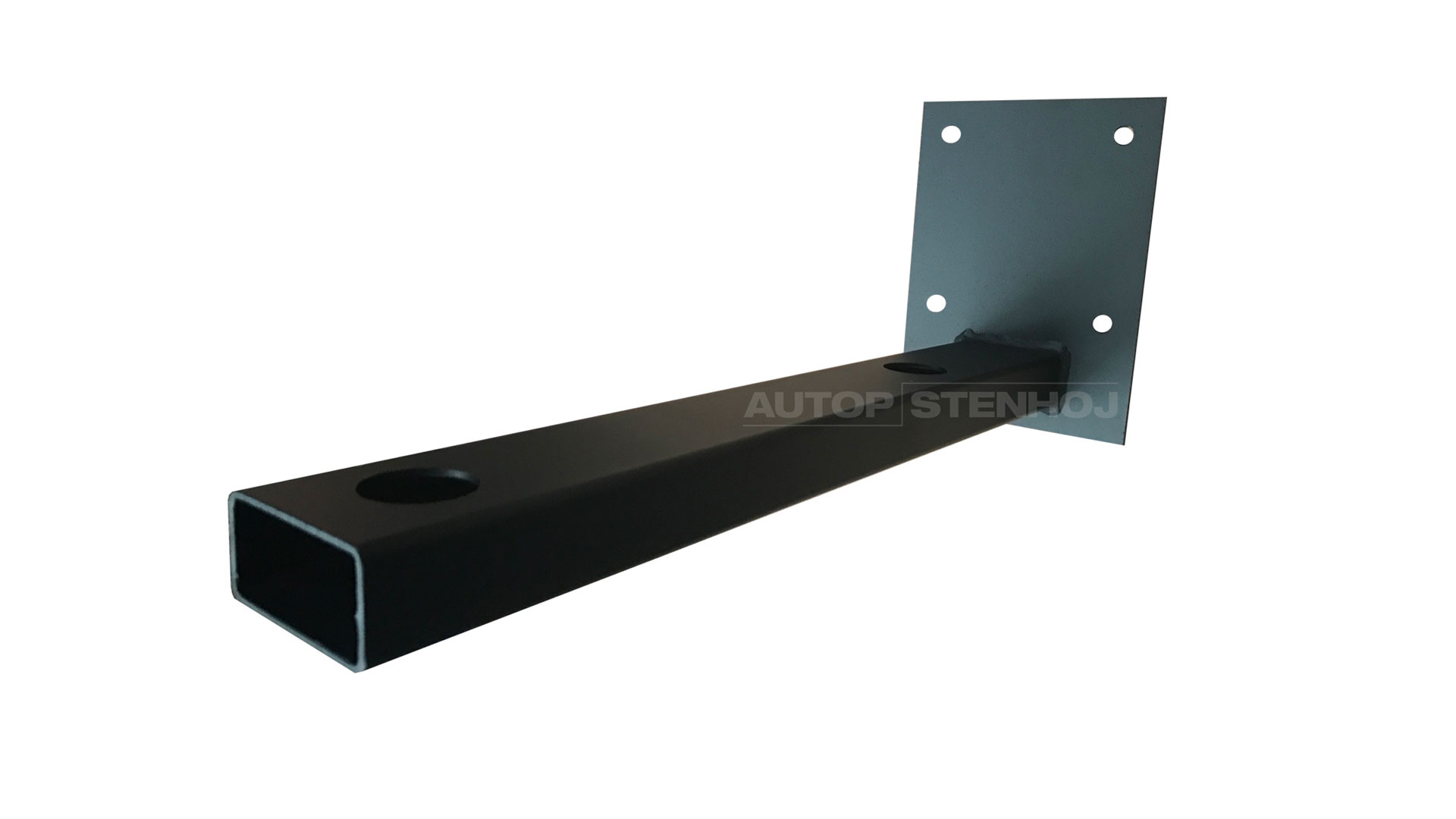

• Wandhalter

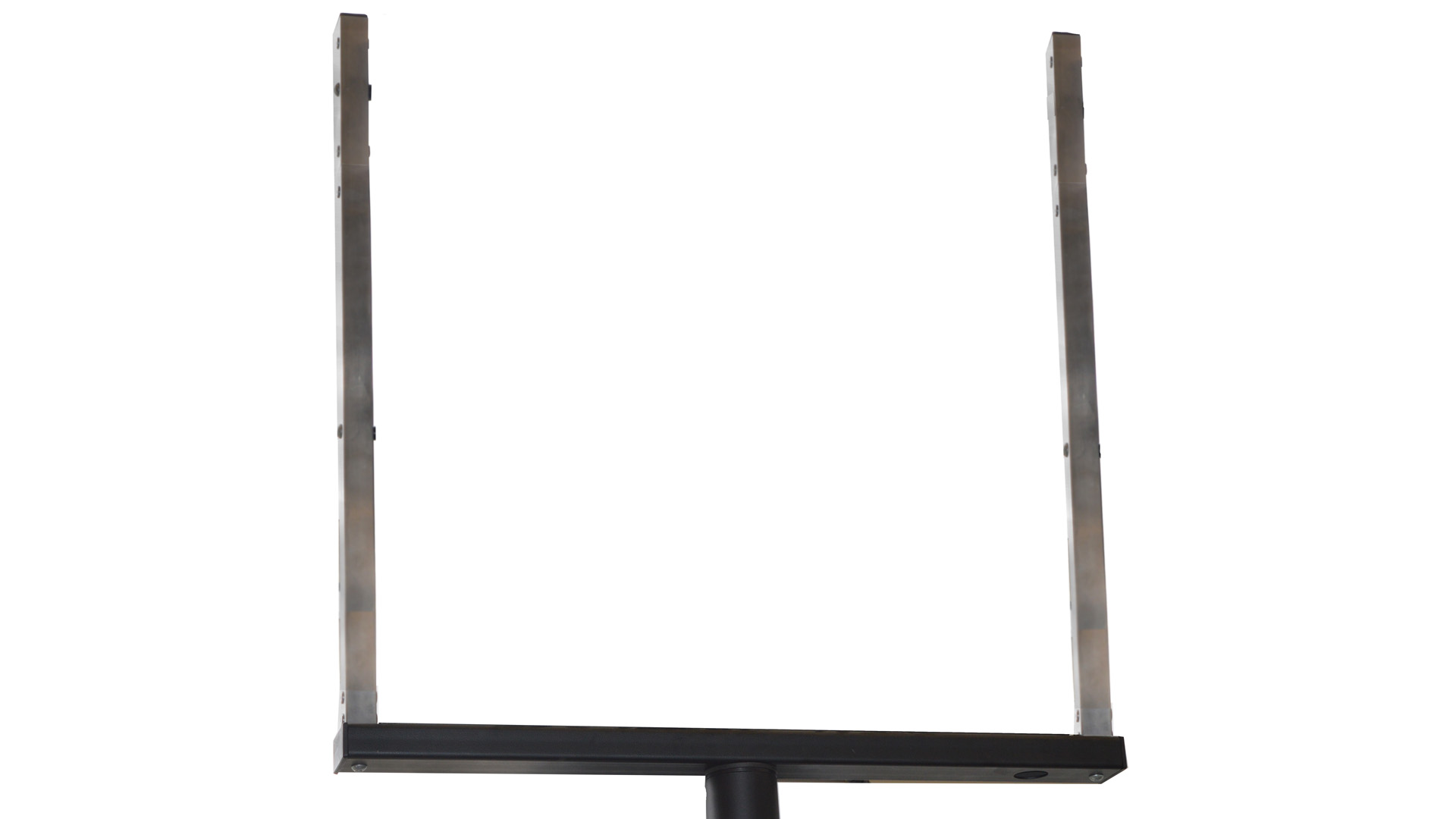

• Standsäule
• Metall Kabelabdeckung

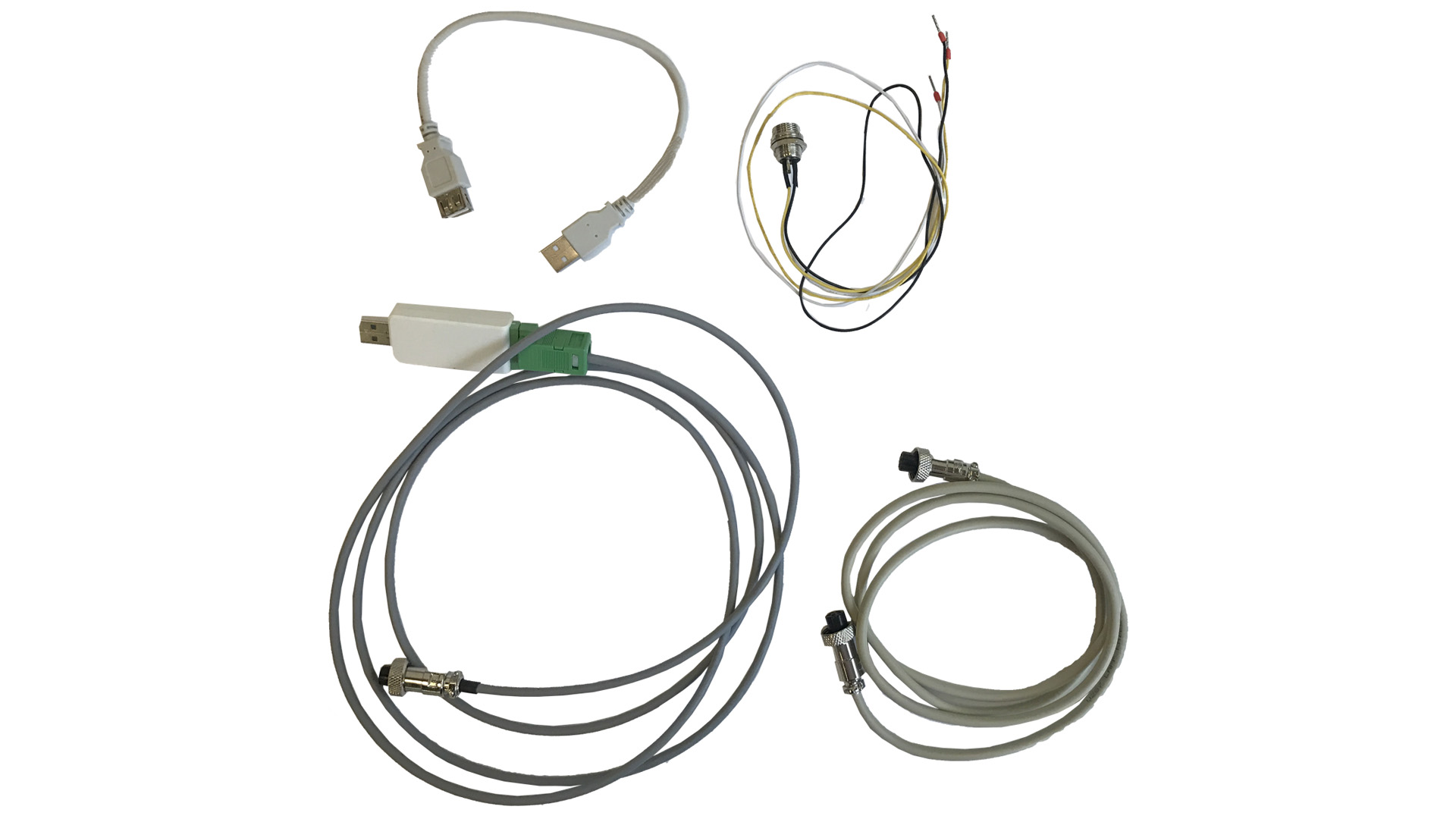

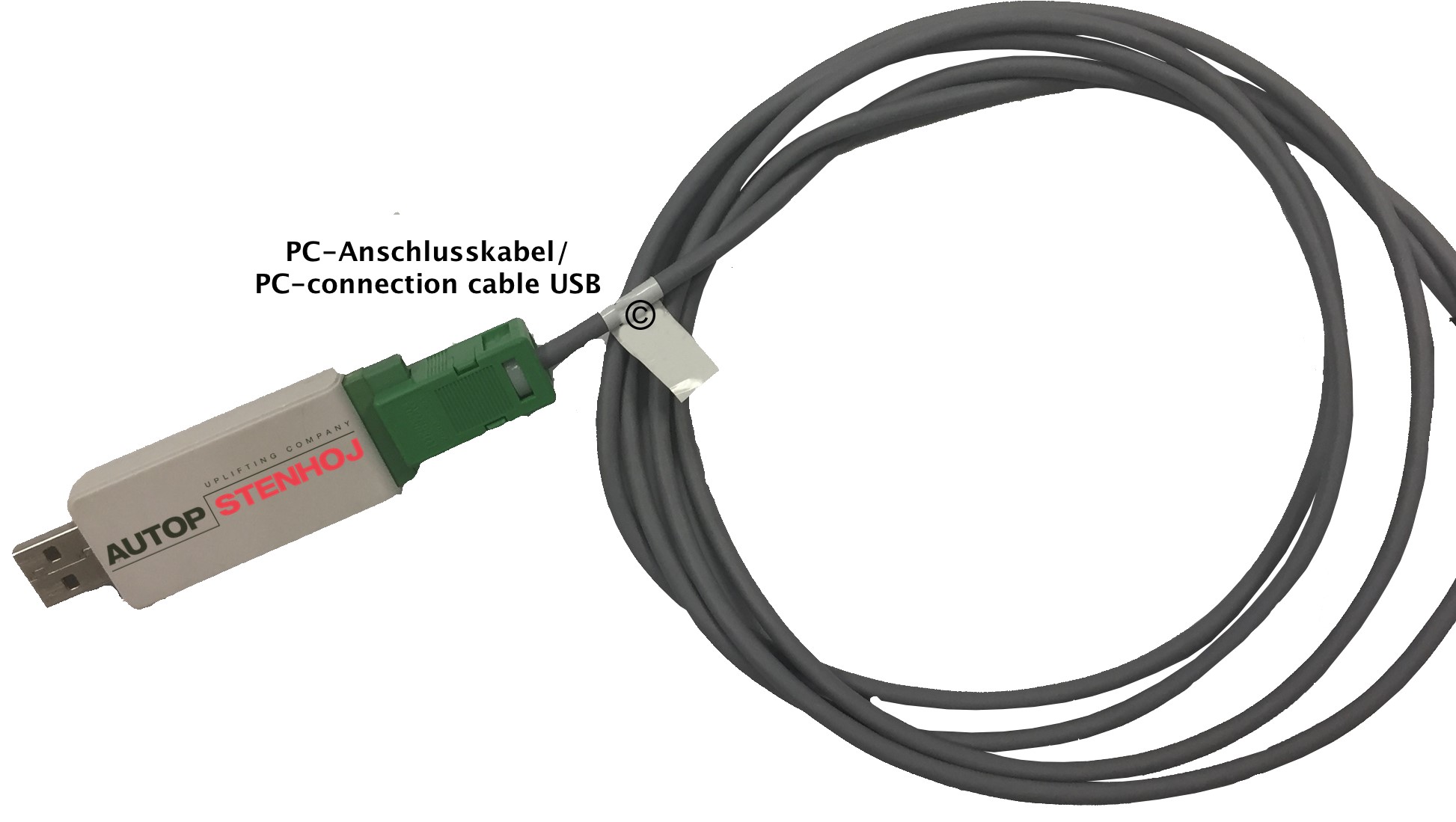

• PC-Konverter ASA Livestream
• Minirechner ASA Livestream

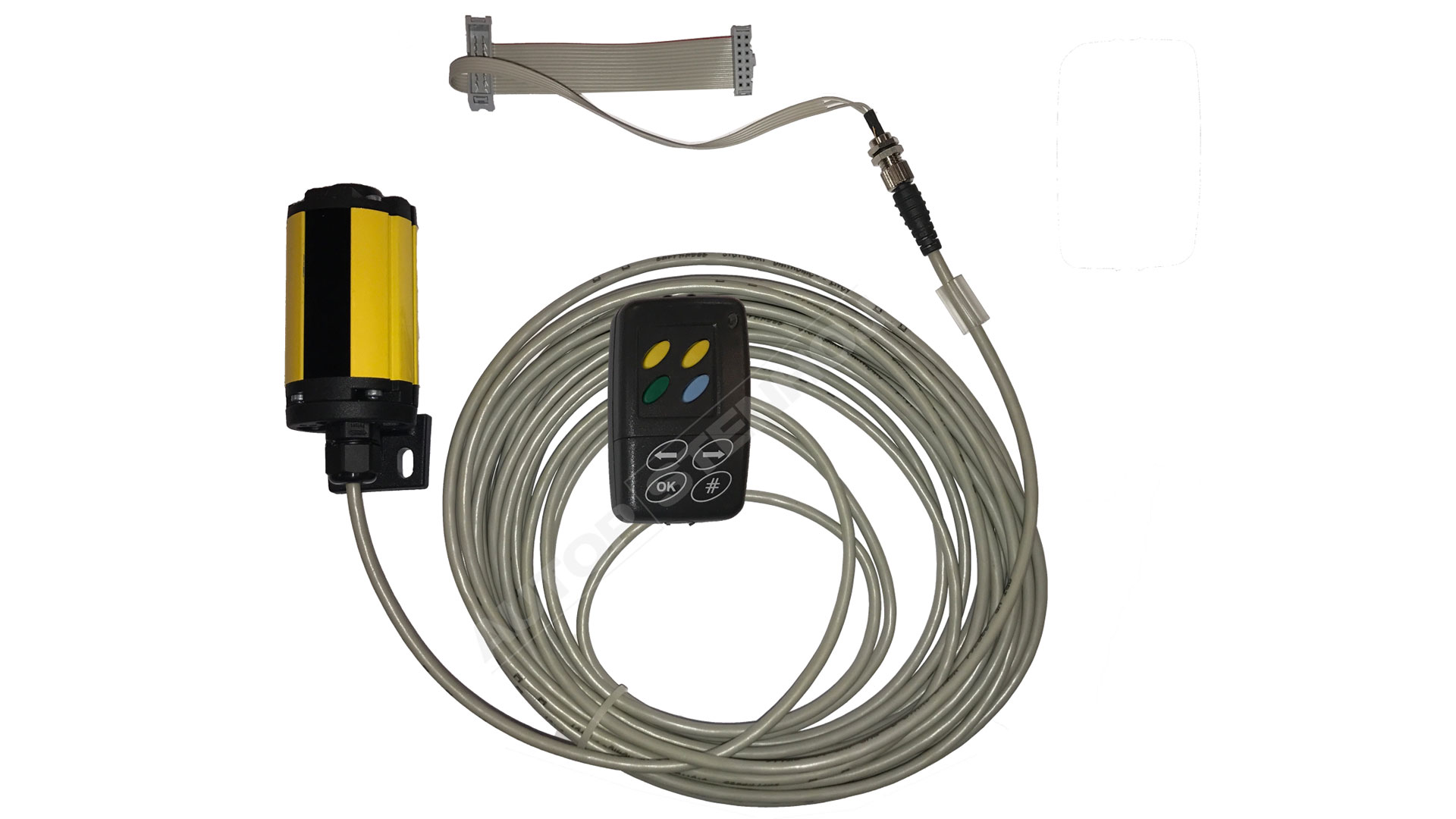

• Radarsensor extern
• Software Display Basic
• Software Display Office

Skizzen

• 1990000
• 1980010

Prospekte

• Prospekt Testmaster PT 40

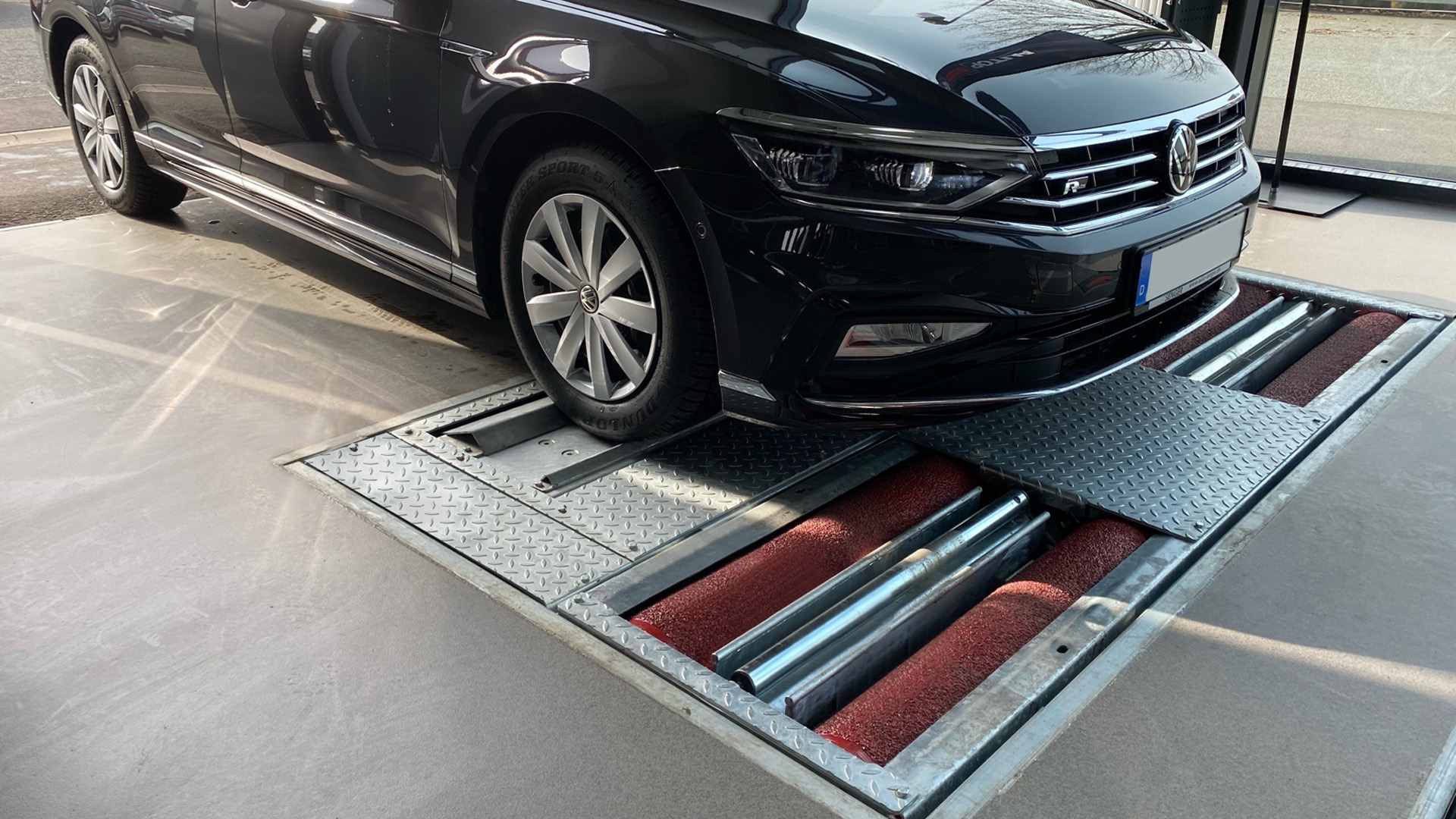

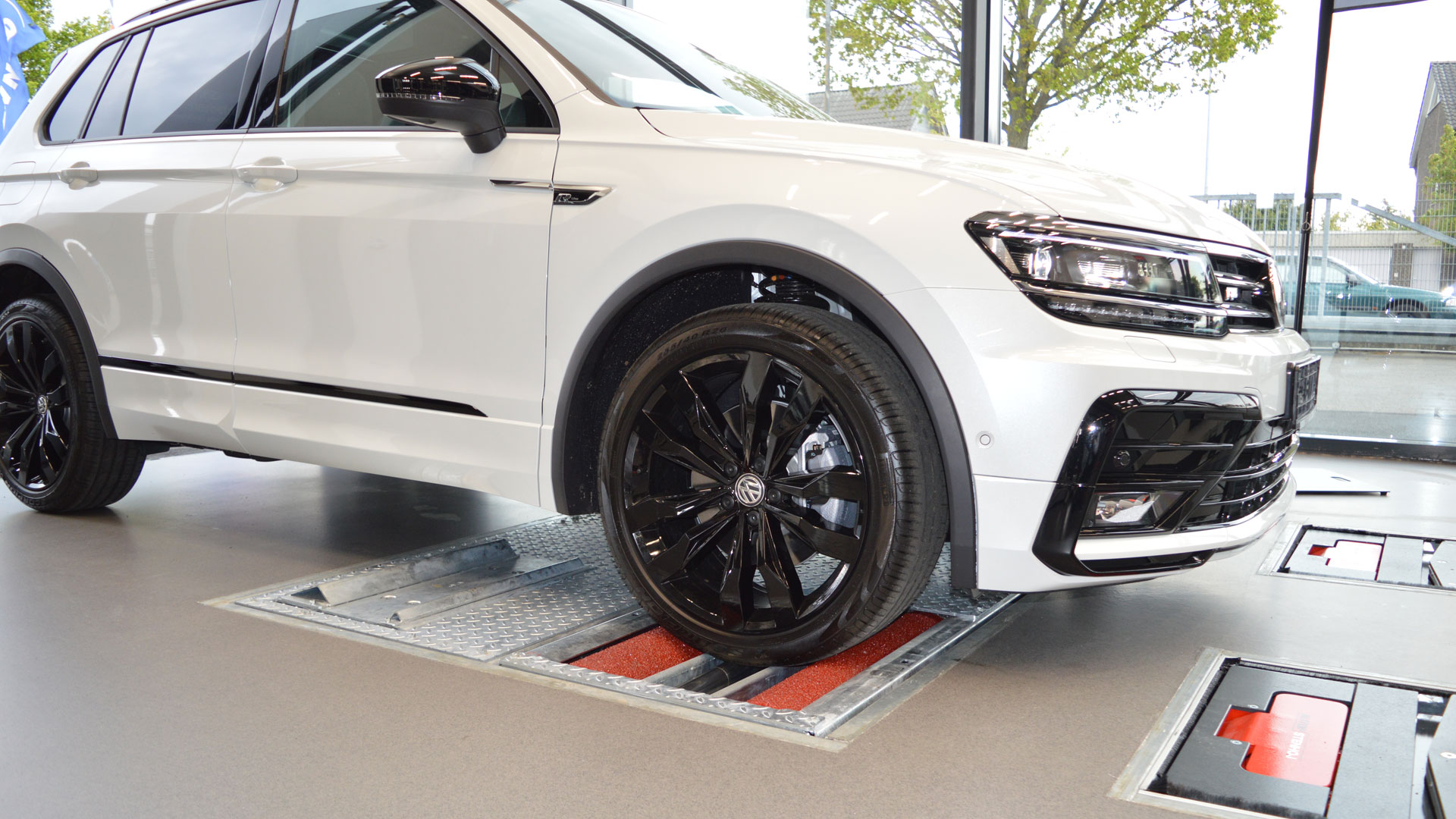

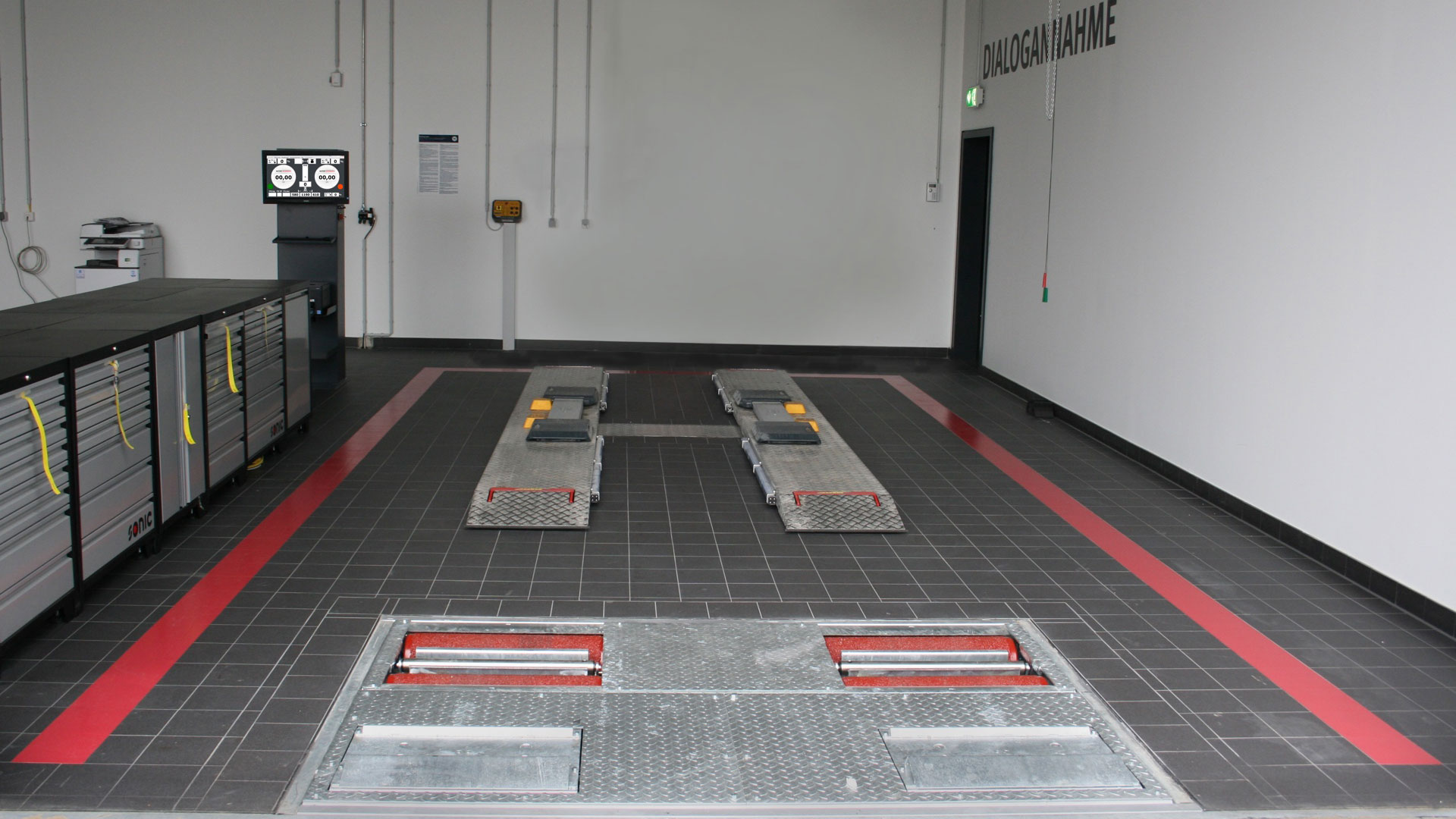

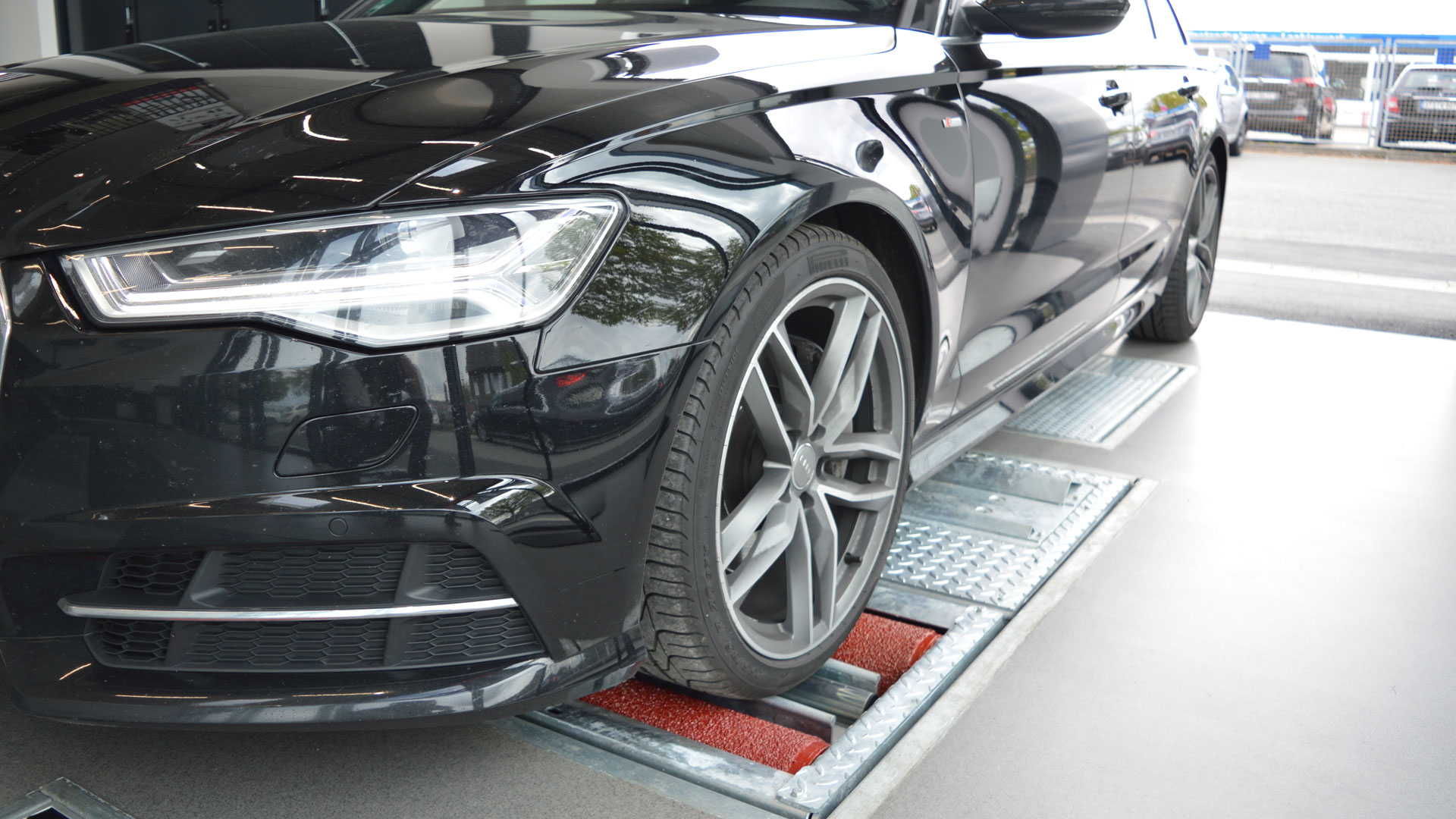

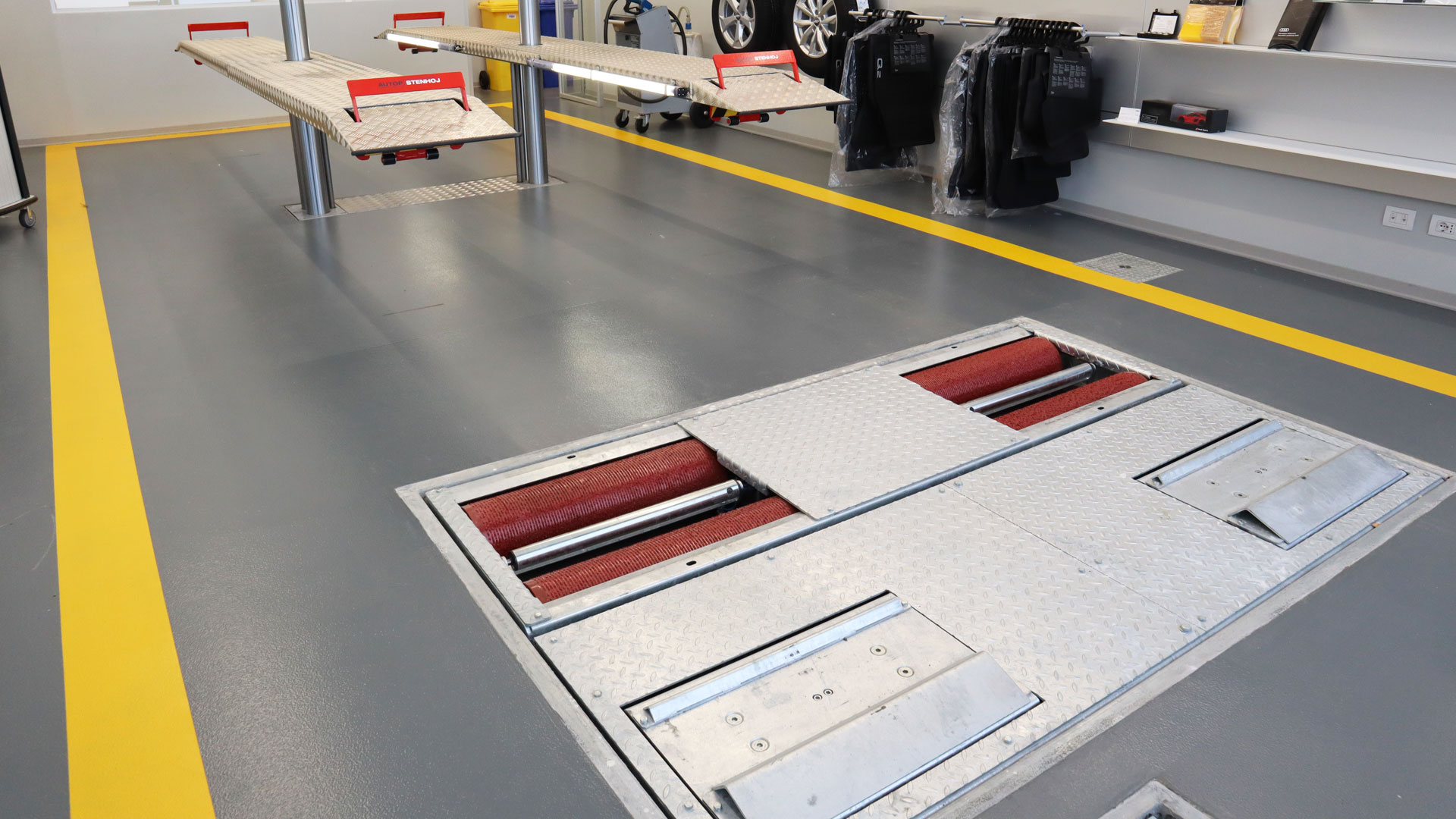

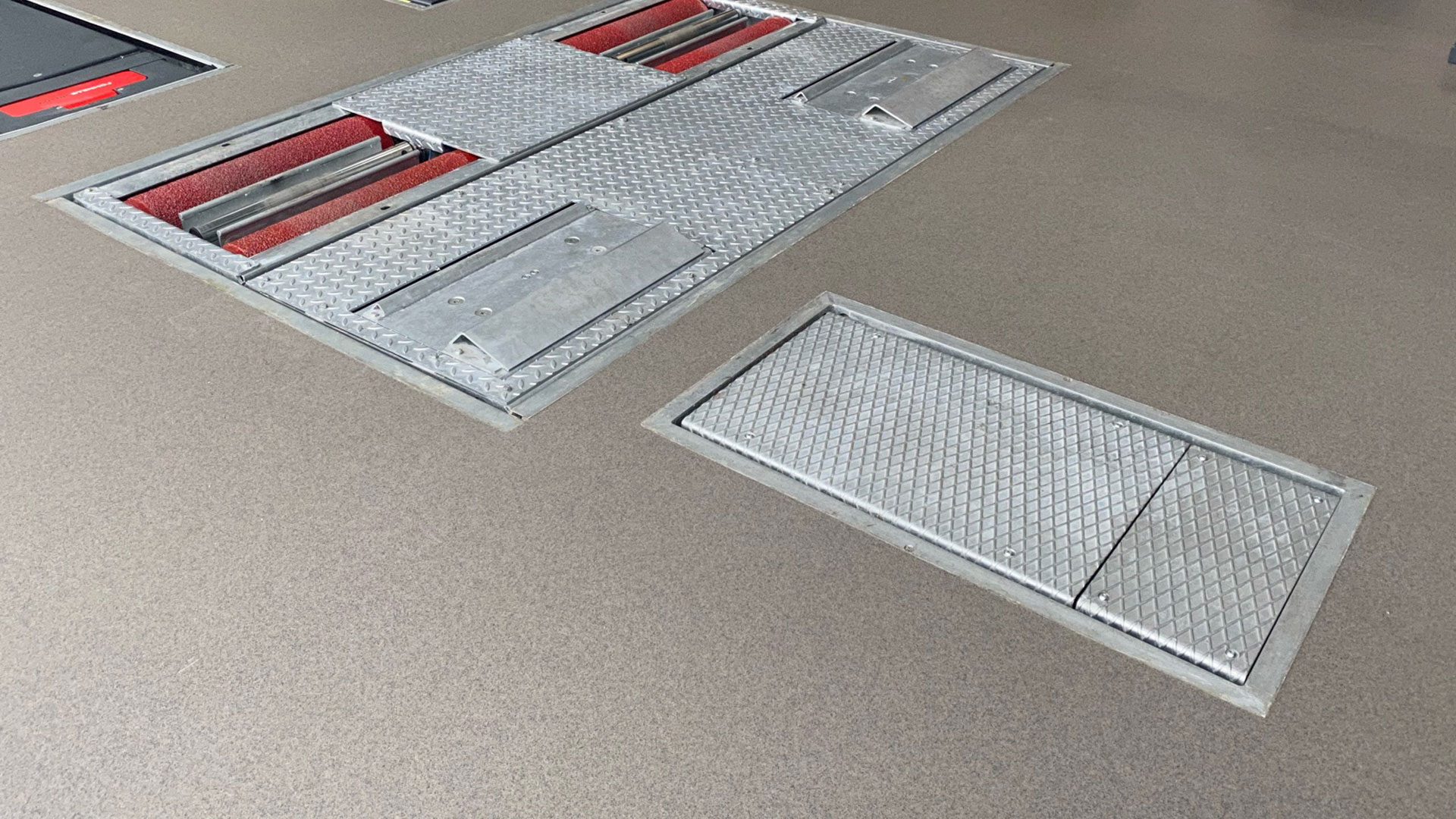

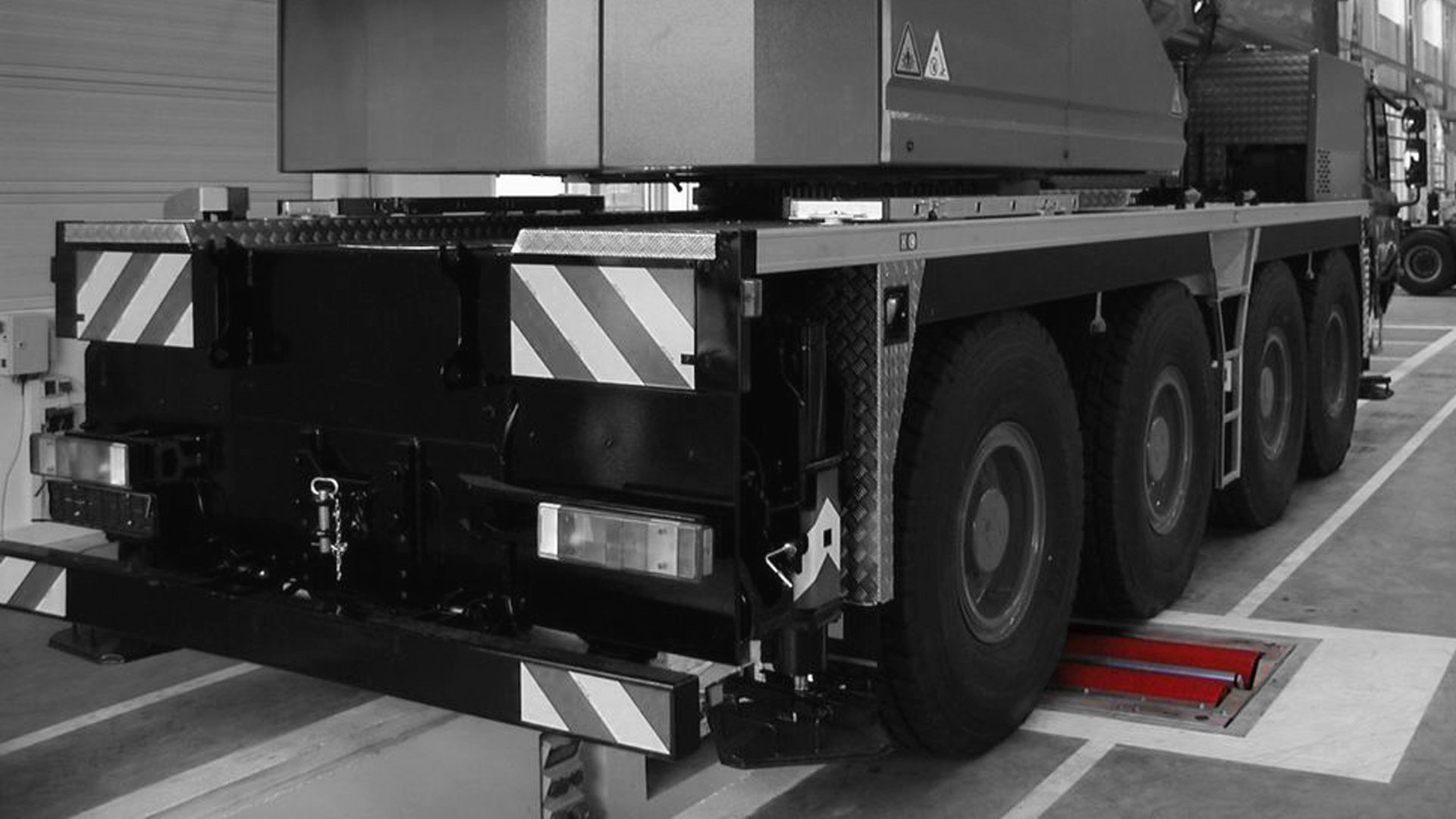

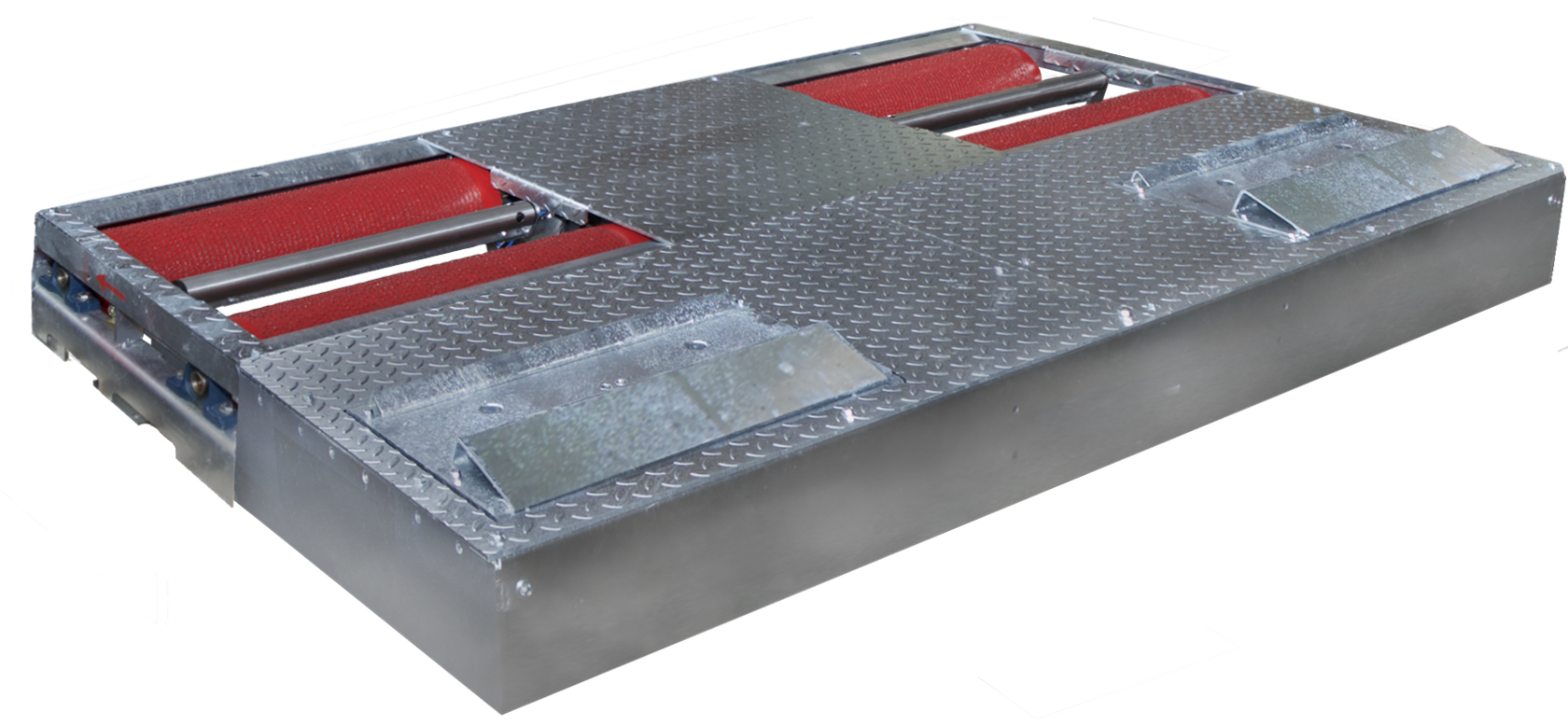

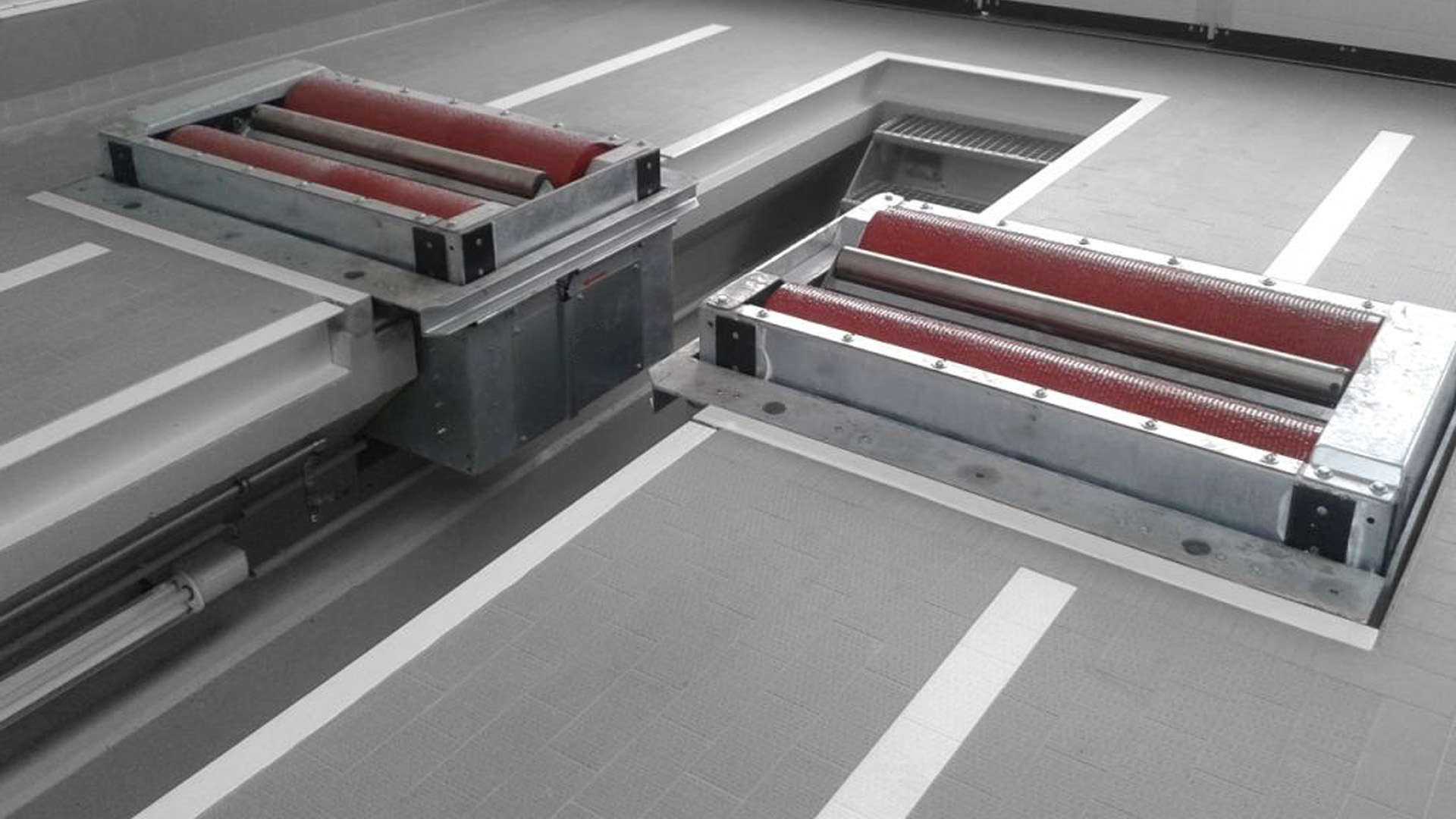

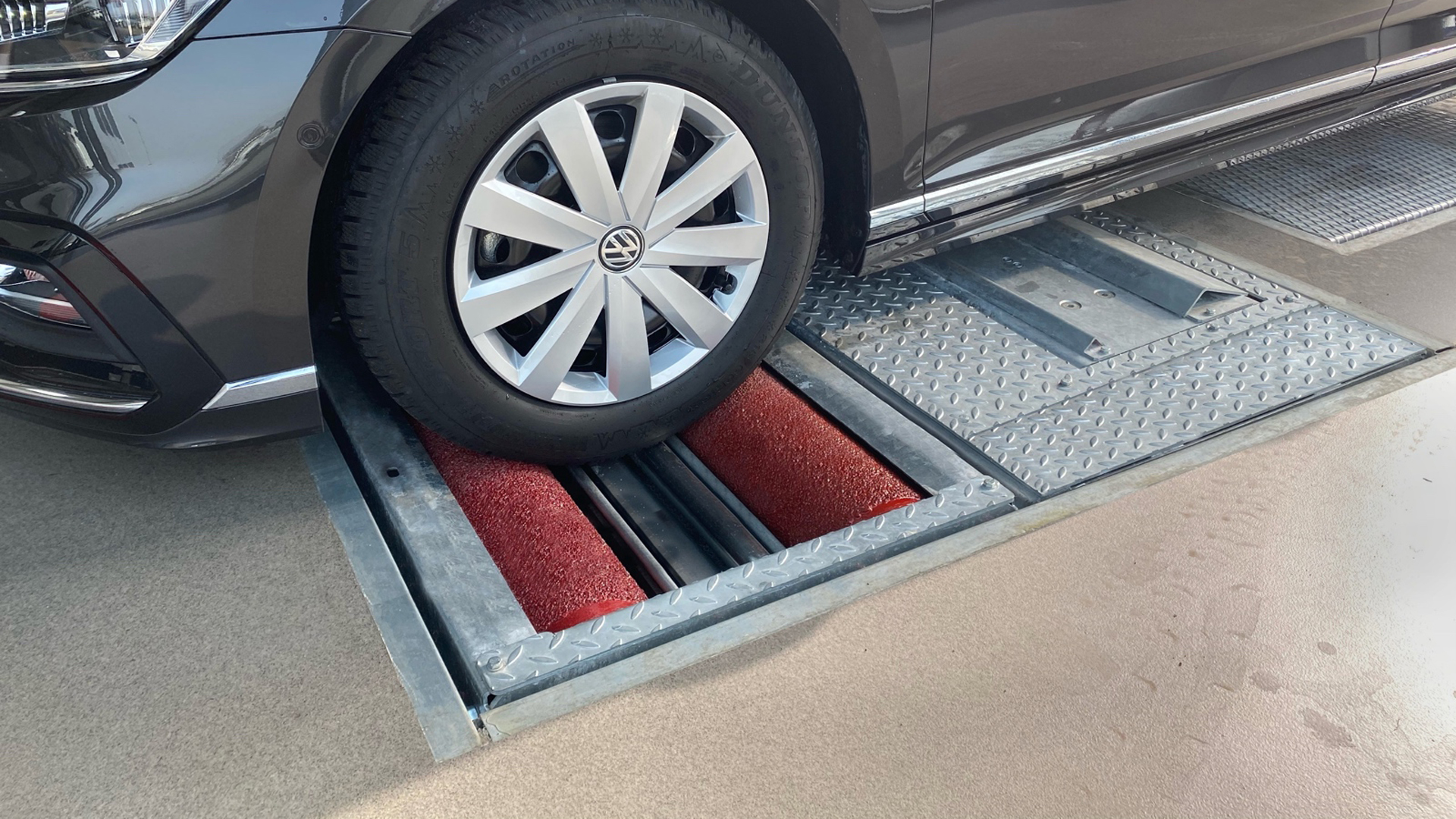

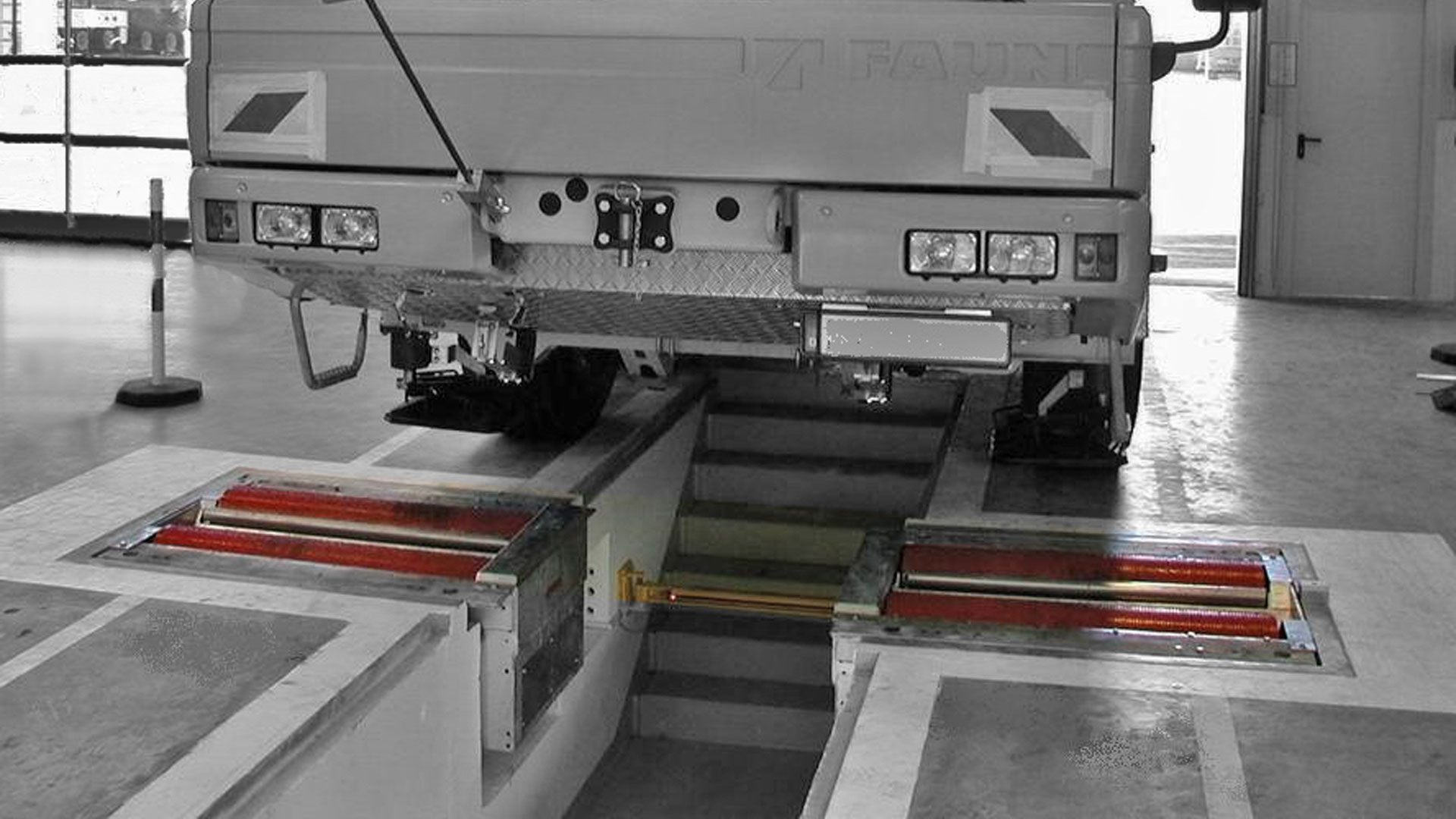

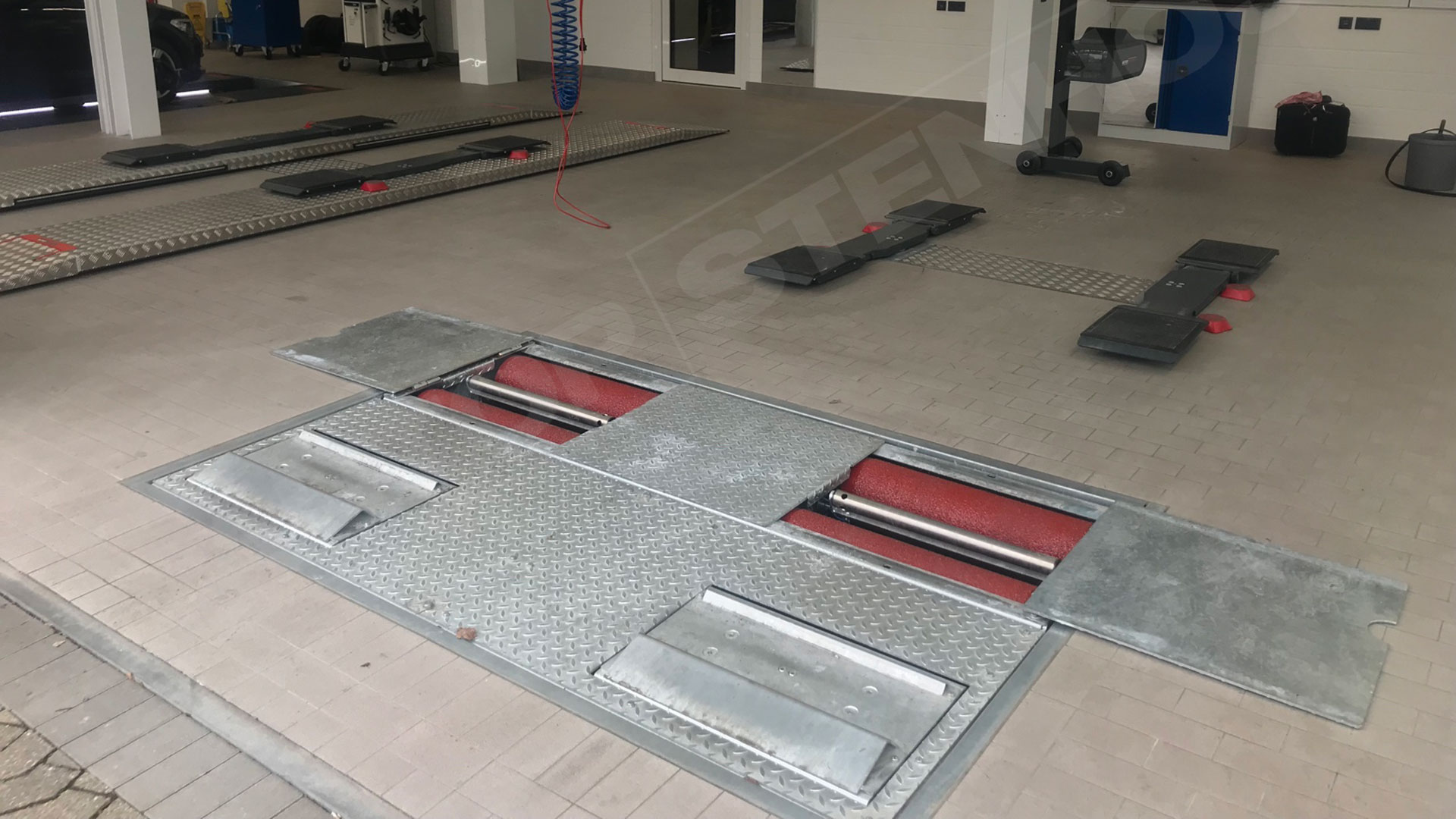

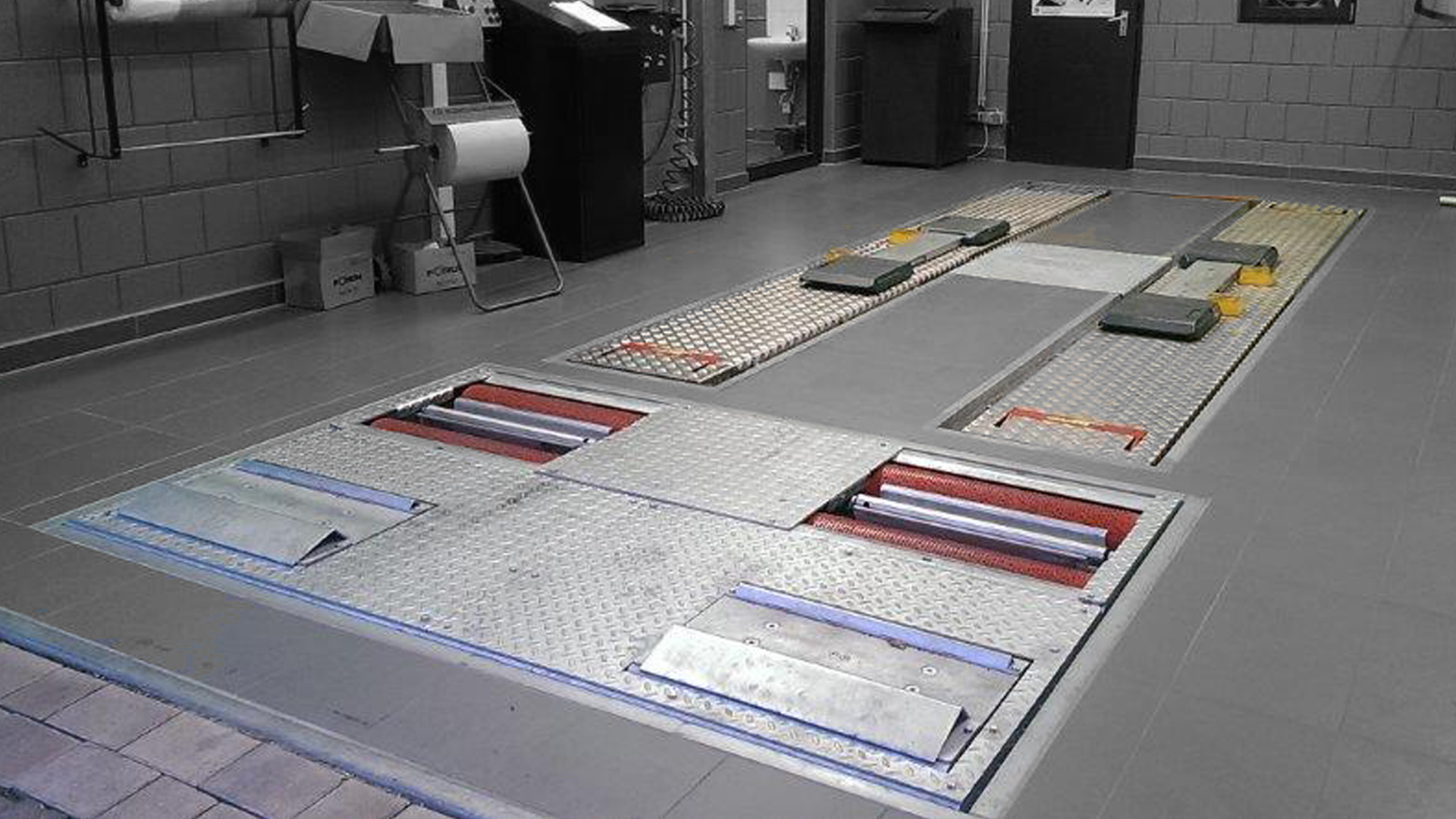

Testmaster RT40

Rollenbremsenprüfstand für Direktannahme, Reparatur und Wartung, Prüftechnik, Hauptuntersuchung

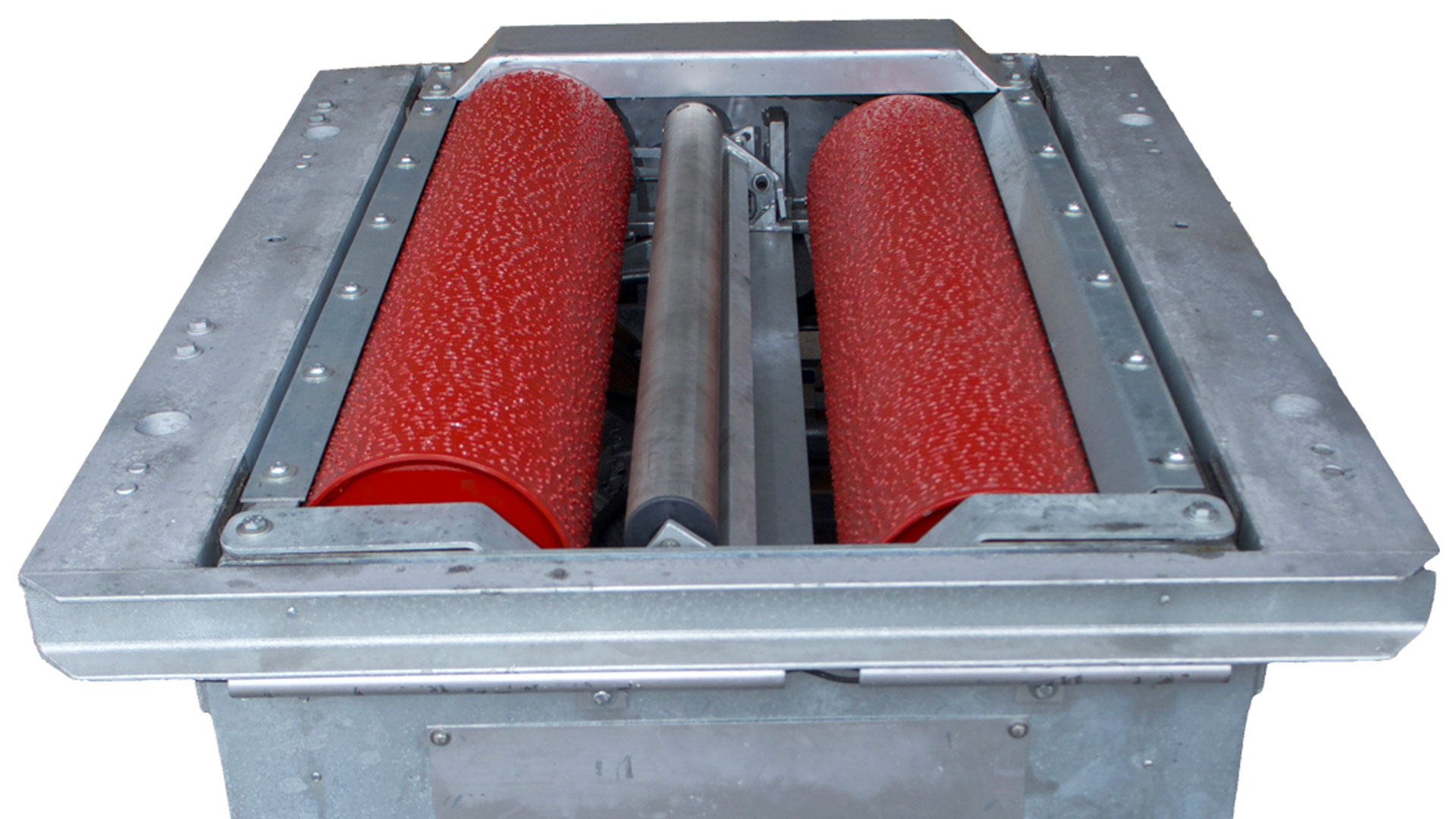

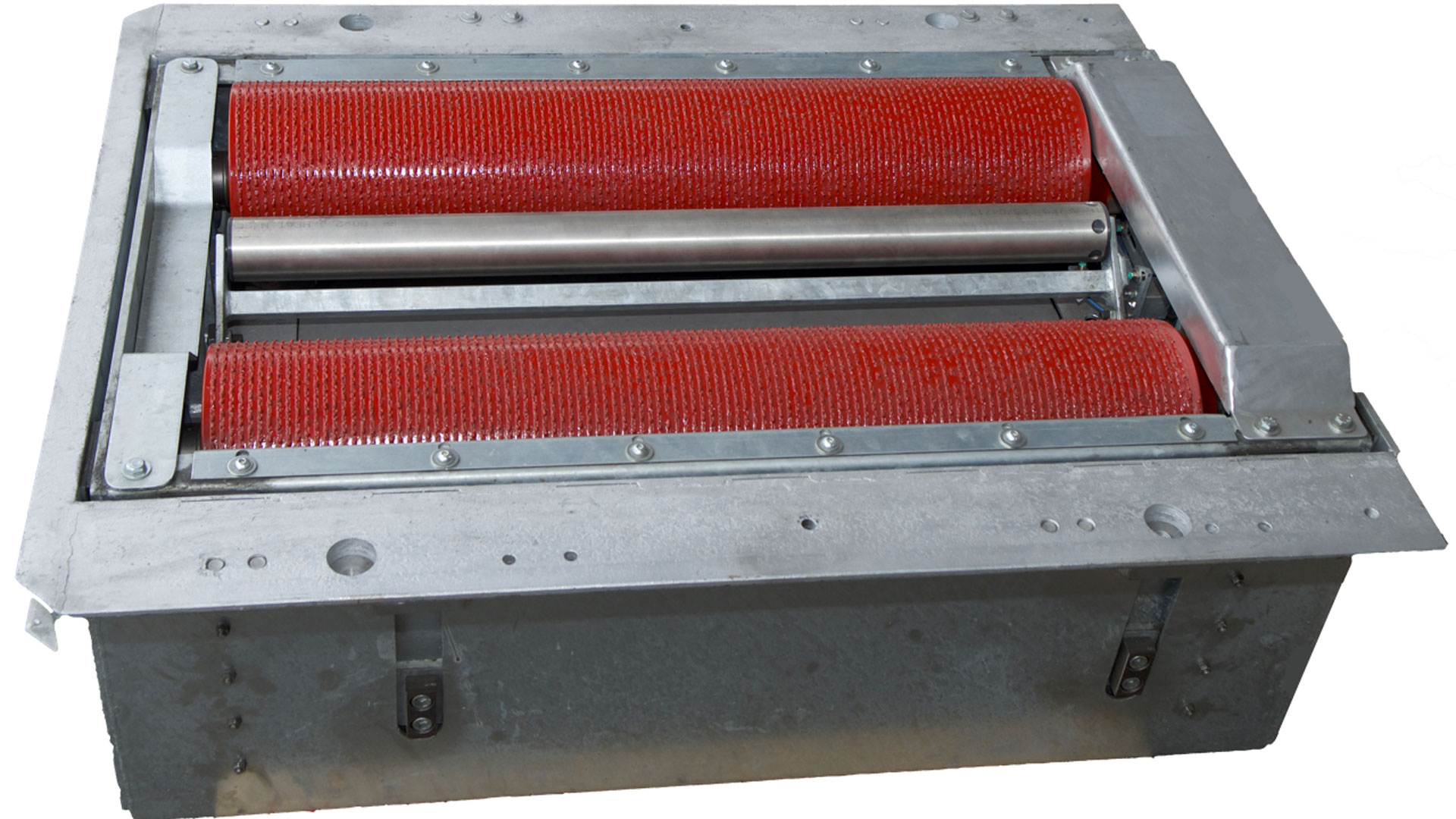

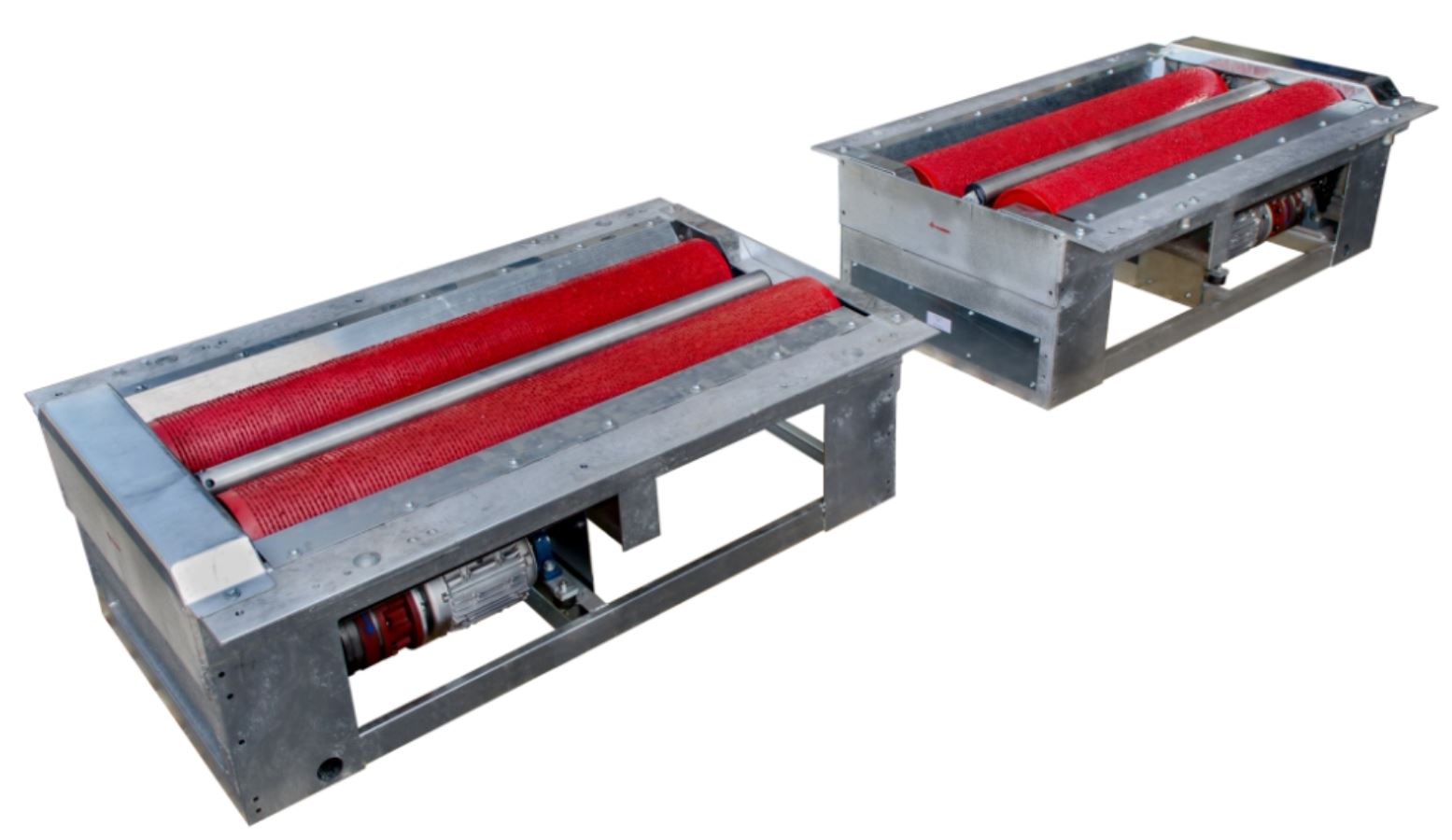

• feuerverzinkter, geschlossener Rollensatz
• verschleißarme Laufrollen, 205mm mit aufgeschweißter Profiloberfläche
• Prüfbreite von 800mm bis 2200mm (optional bis 2800mm)
• Justierschrauben für Höheneinstellung
• verschleißfreies, elektronisches DMS-Meßsystem
• Tastrollen 50mm
• alle PKW Rollensätze sind vorbereitet zum Nachrüsten von Wiegezellen
• modulares System, alle Rollensätze können zur Prüfstraße erweitert werden
• kompakte Elektro-/ Schaltbox für Aufrüstung vorbereitet
• Überfahrbare Achslast 4to (optional 5to)
• Bremsleistung 4,5kN (optional 6kN)
• bereits mit einer Ausfahrhilfe ausgestattet
• Manuell/ Automatikbetrieb, verzögerte Einschaltautomatik
• Anlaufüberwachung, Schlupfabschaltung und Abschaltung nach dem Ausfahren aus dem Prüfstand
• bereits mit Prüfprogramm für elektronische Parkbremsen
• abschließbarer Hauptschalter

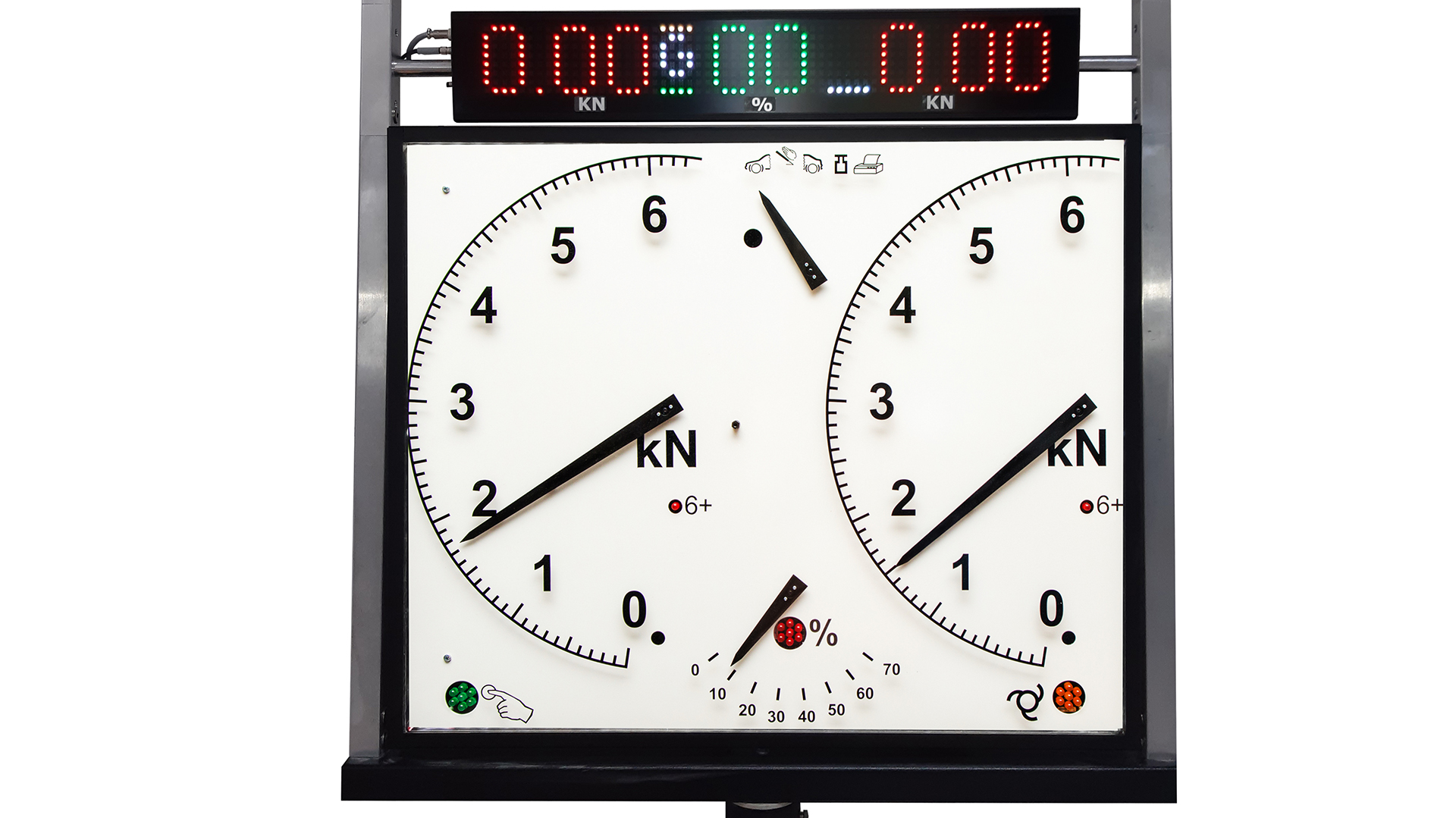

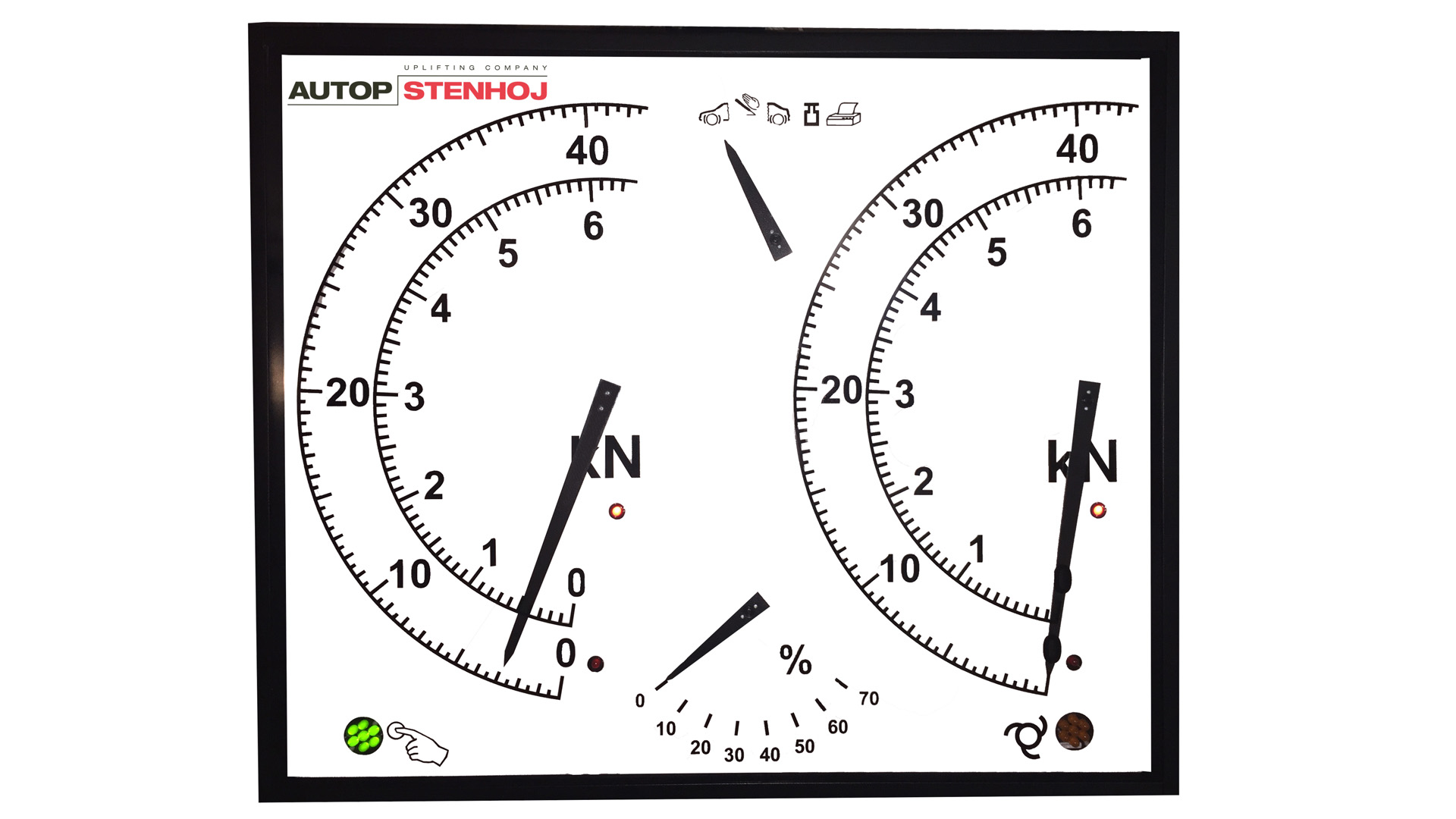

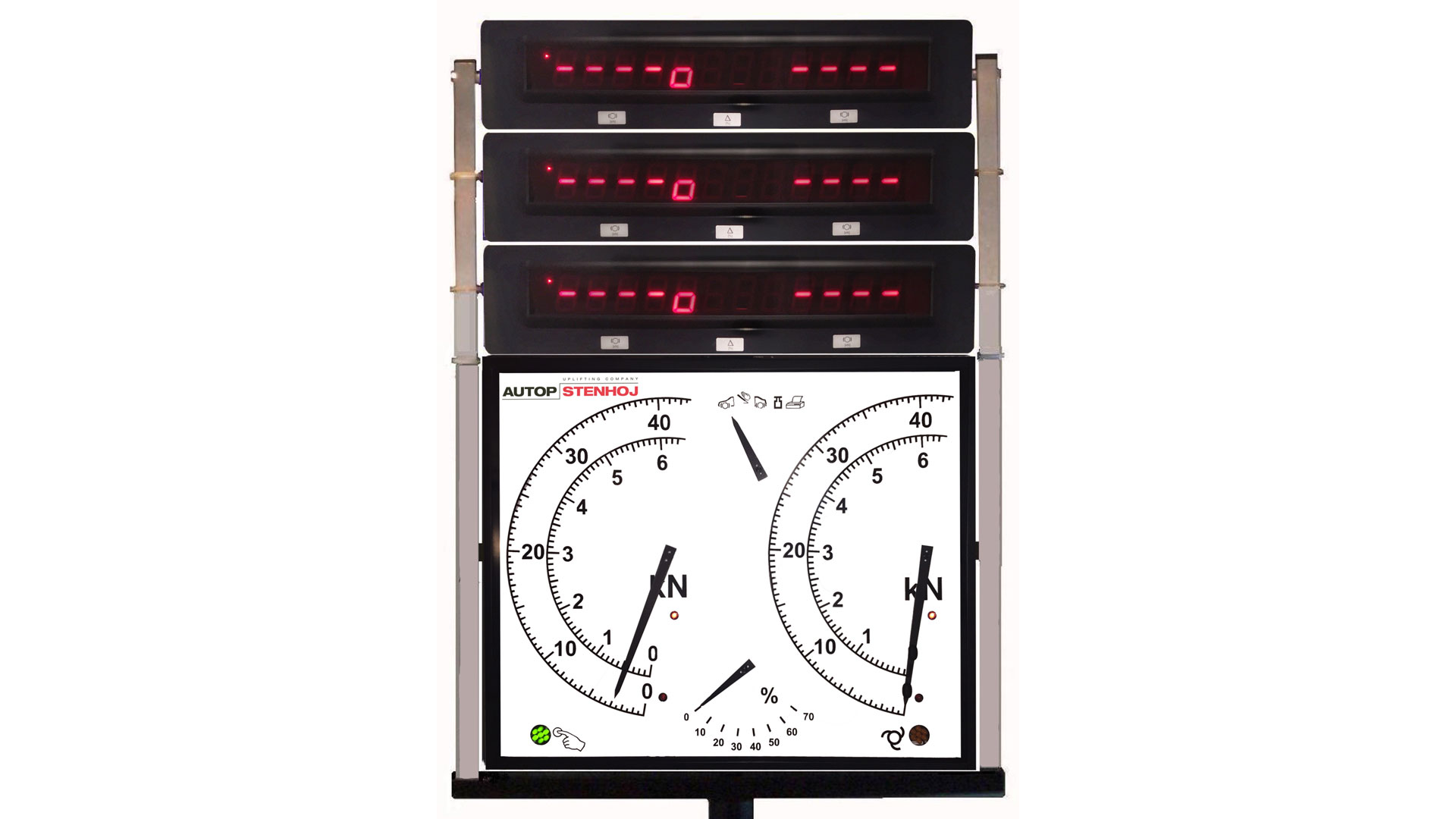

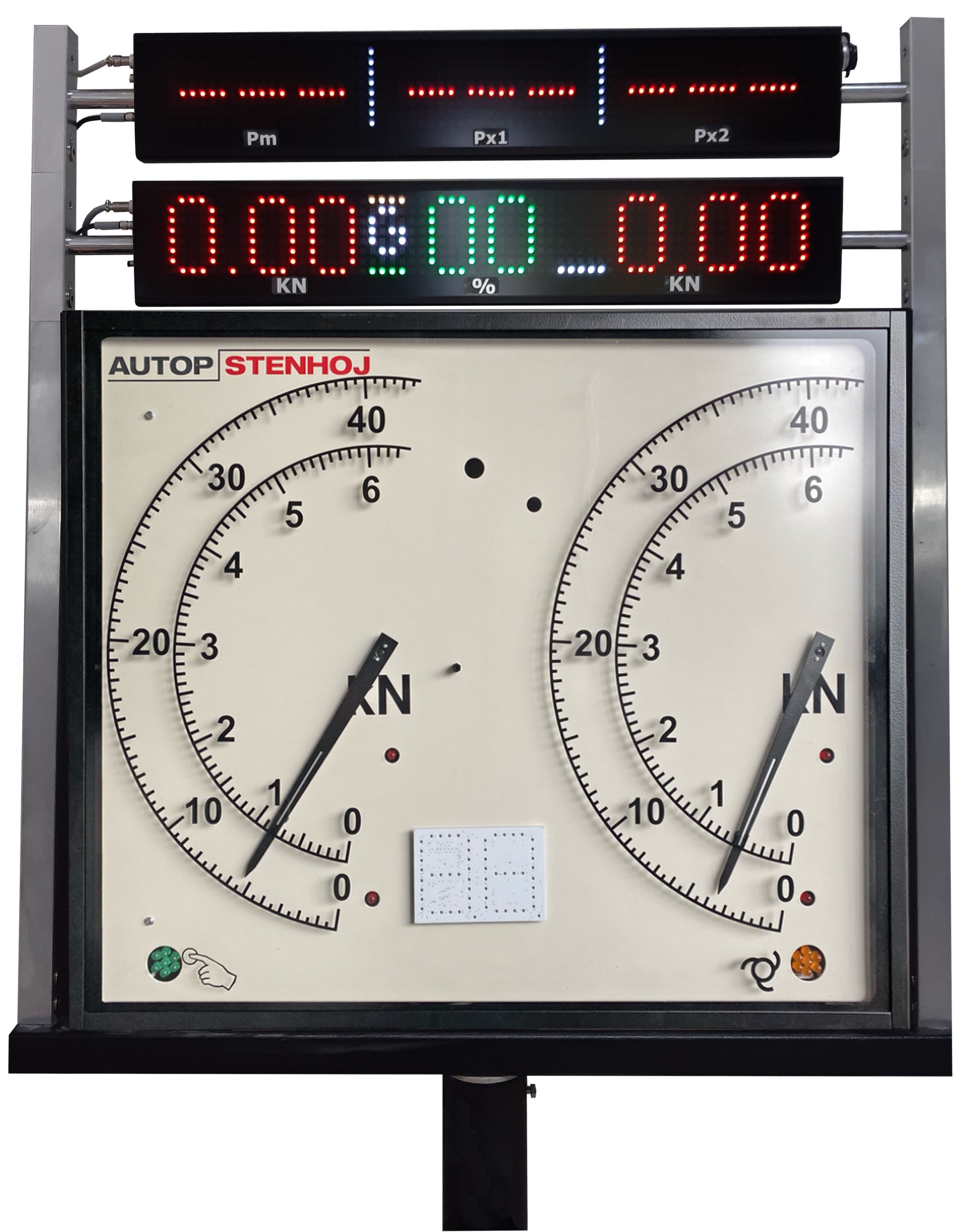

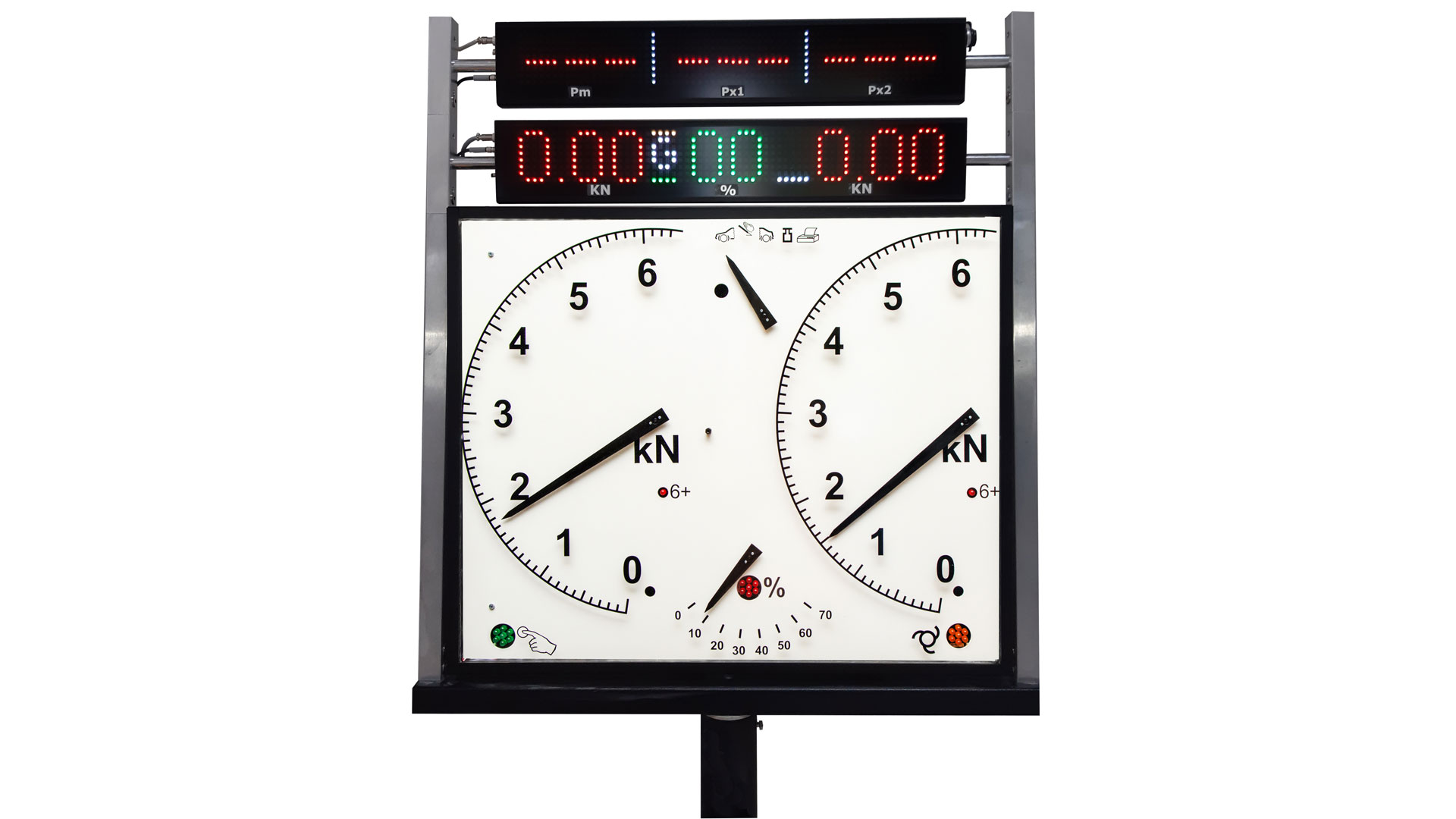

• Wahlweise mit großer gut ablesbare Analog-Bremskraftanzeige oder PC-Software

• Bodengruppen vom Rollensatze feuerverzinkt

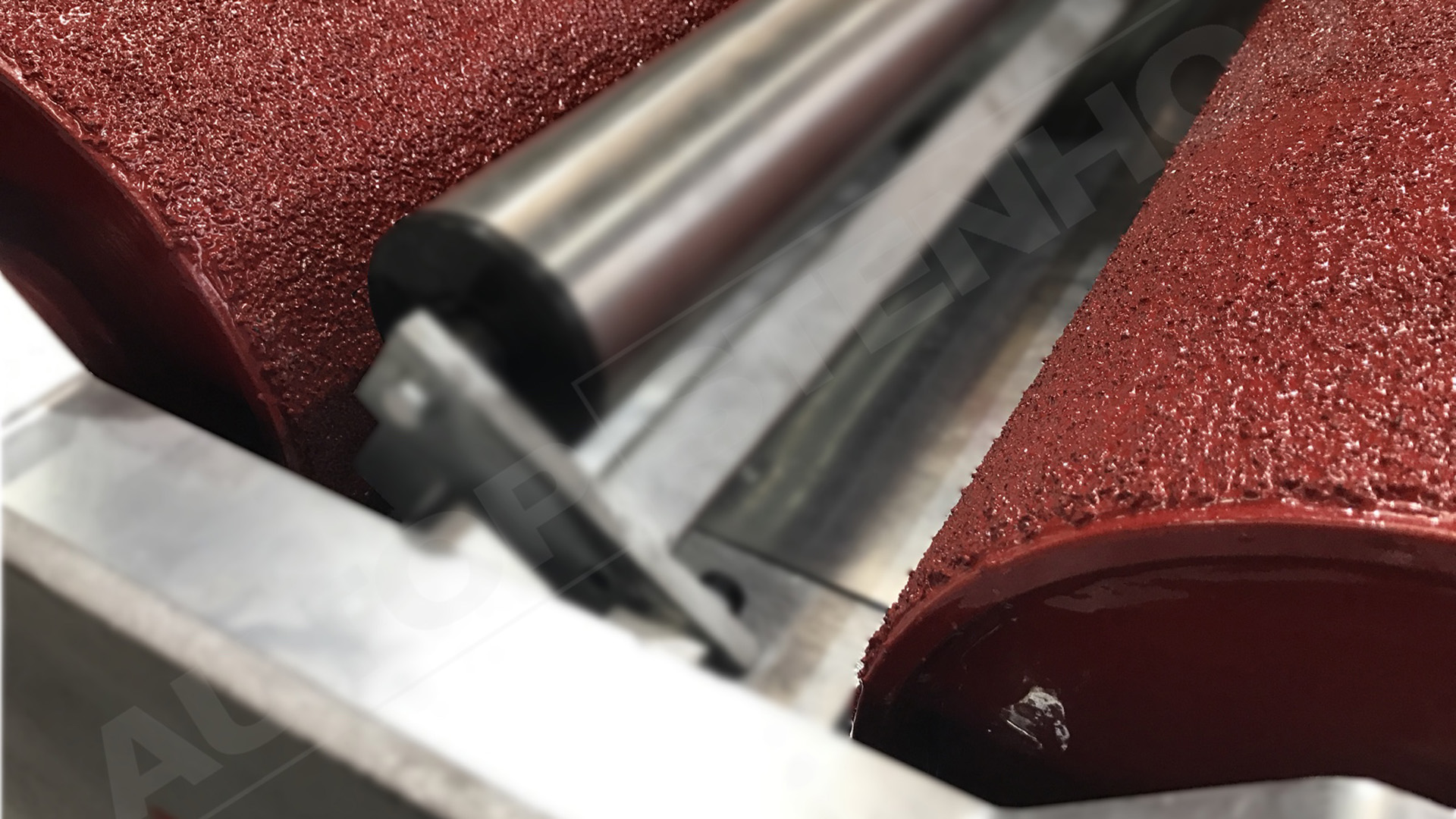

• Rollensatz mit 205mm Stahlrollen, aufgeschweißte Profiloberfläche

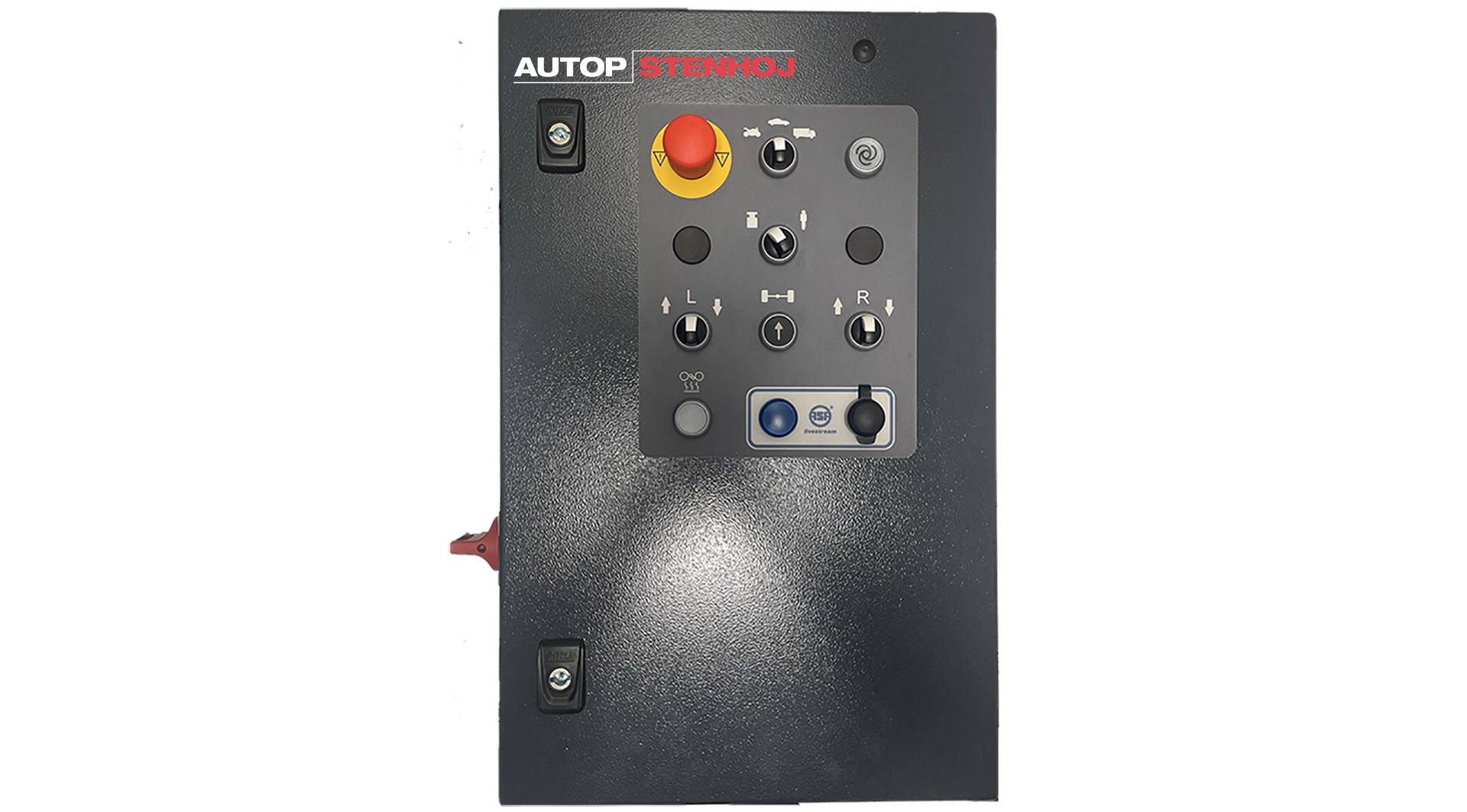

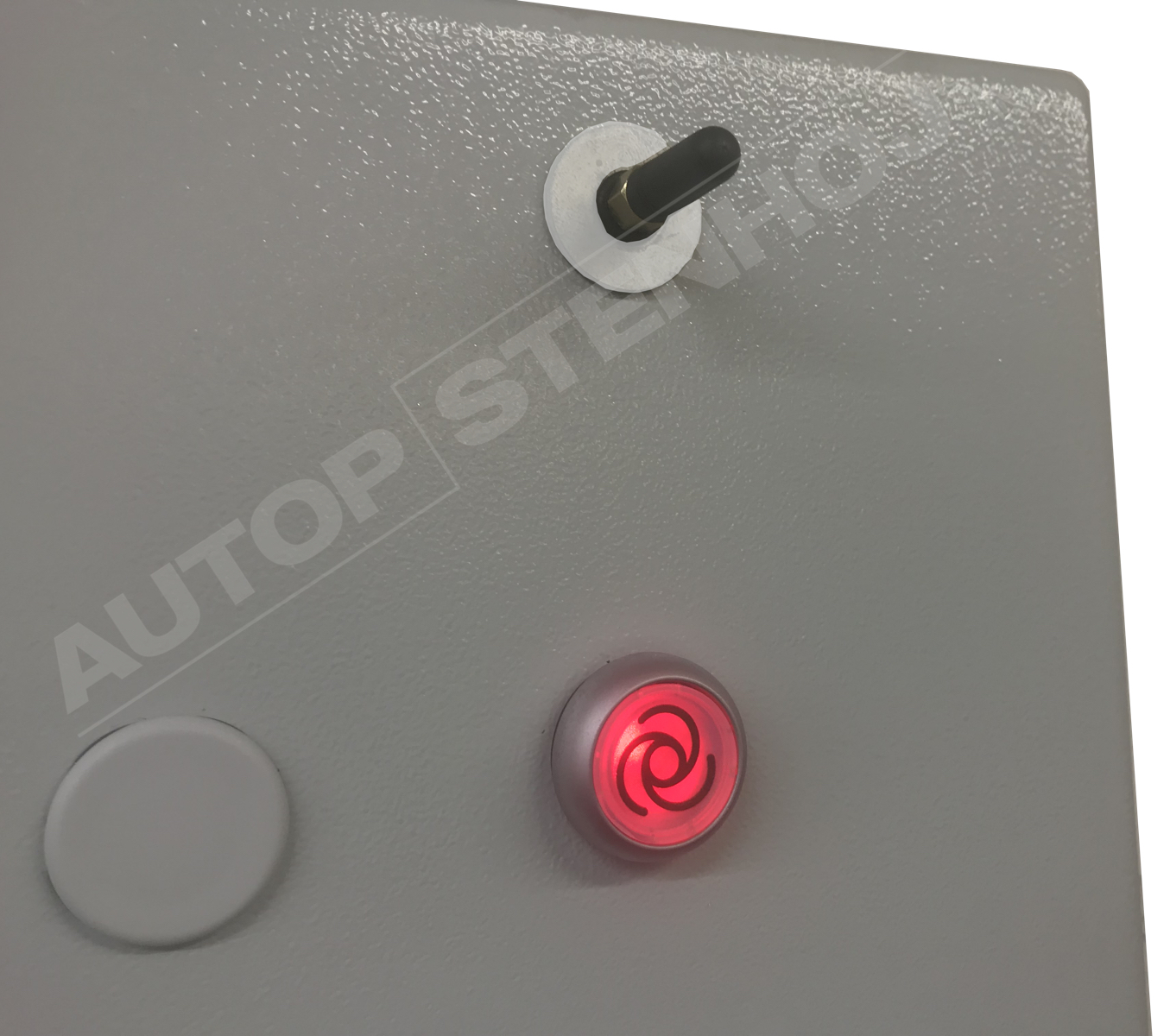

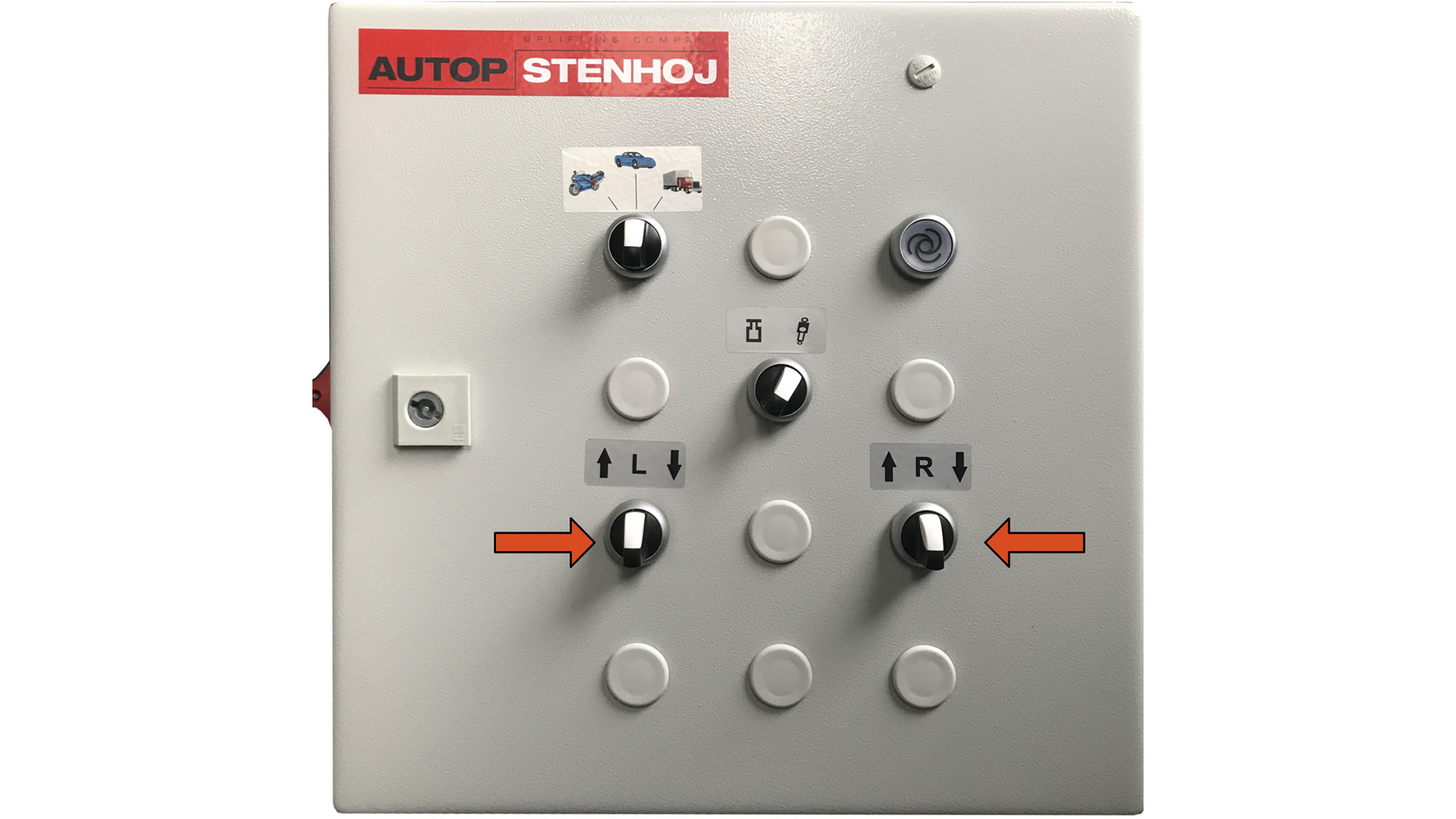

• Elektro-/Schaltbox mit Motorschutz, Steuerelektronik, Bedienelementen, absperbarer Hauptschalter, 12m vorverkabelt

• Rollensatz Prüfbreite 800 - 2800 mm

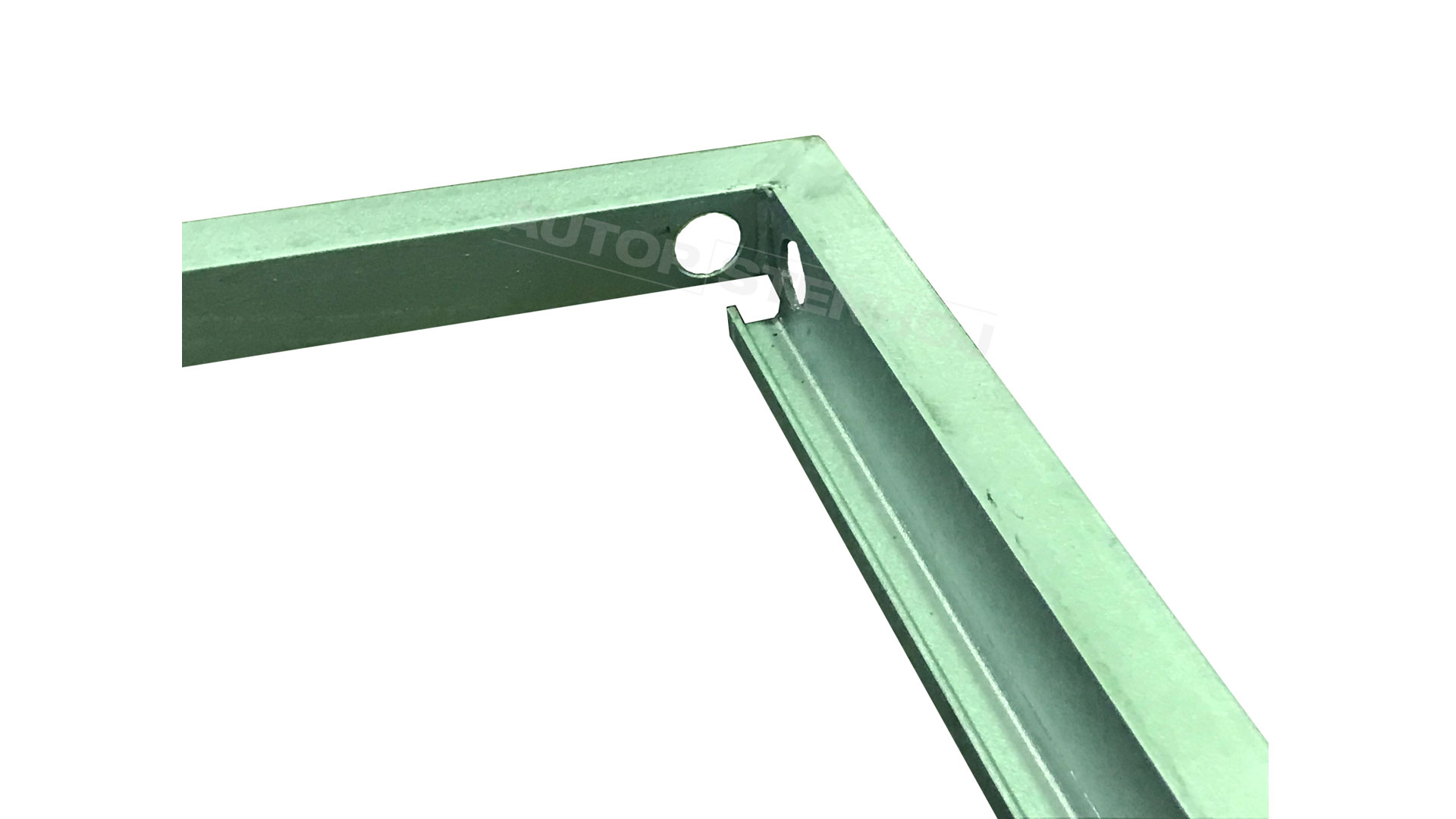

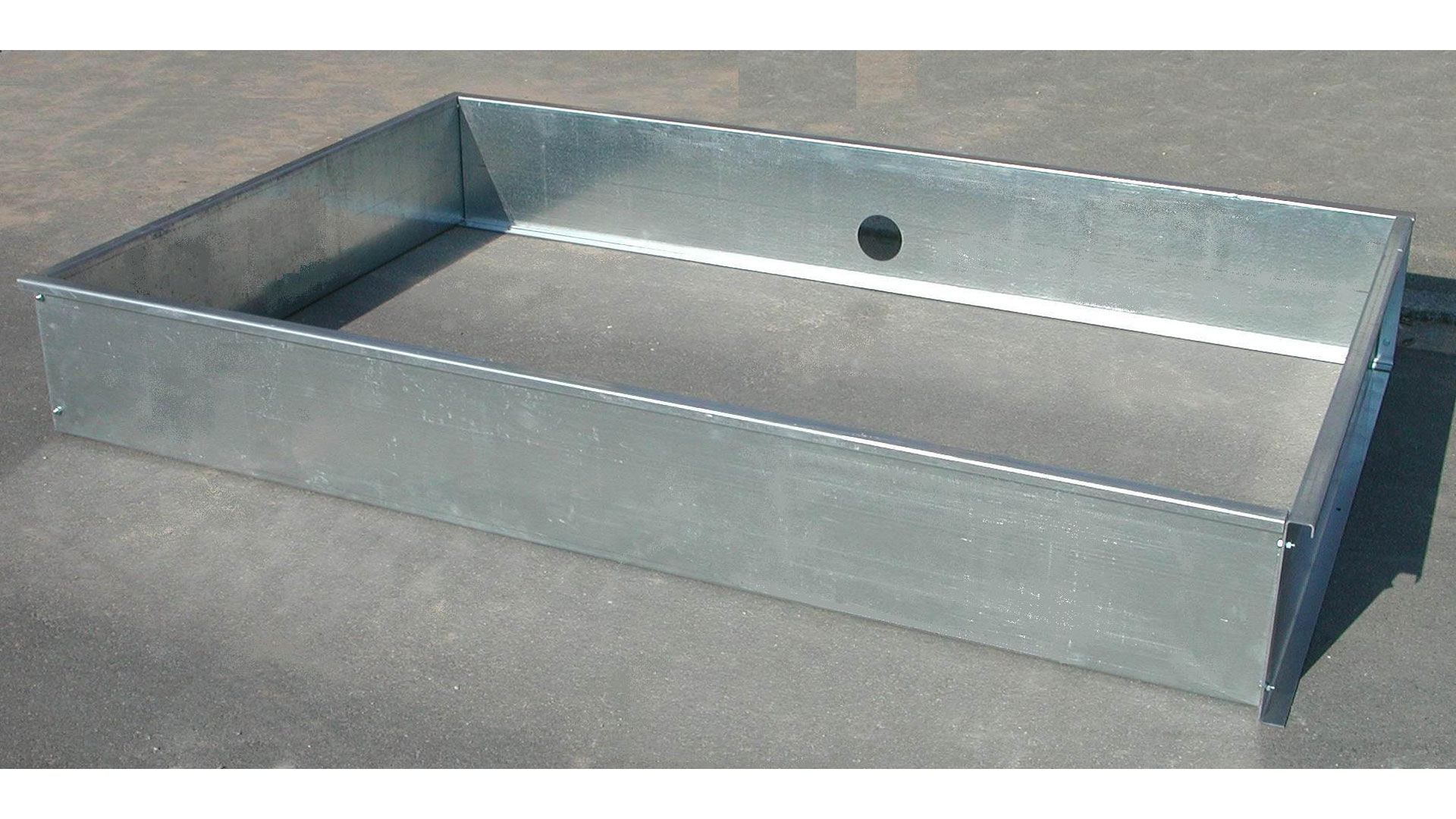

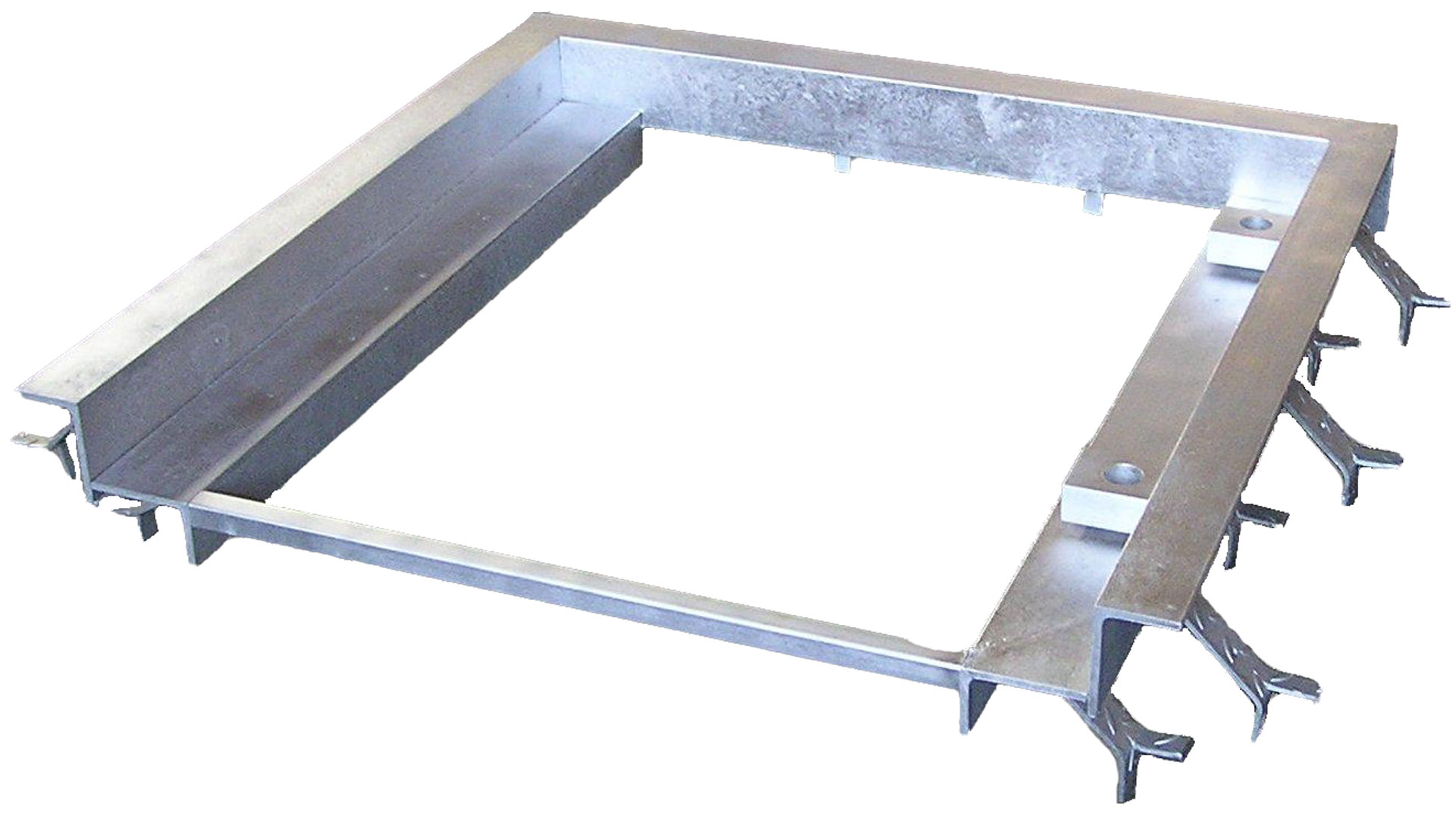

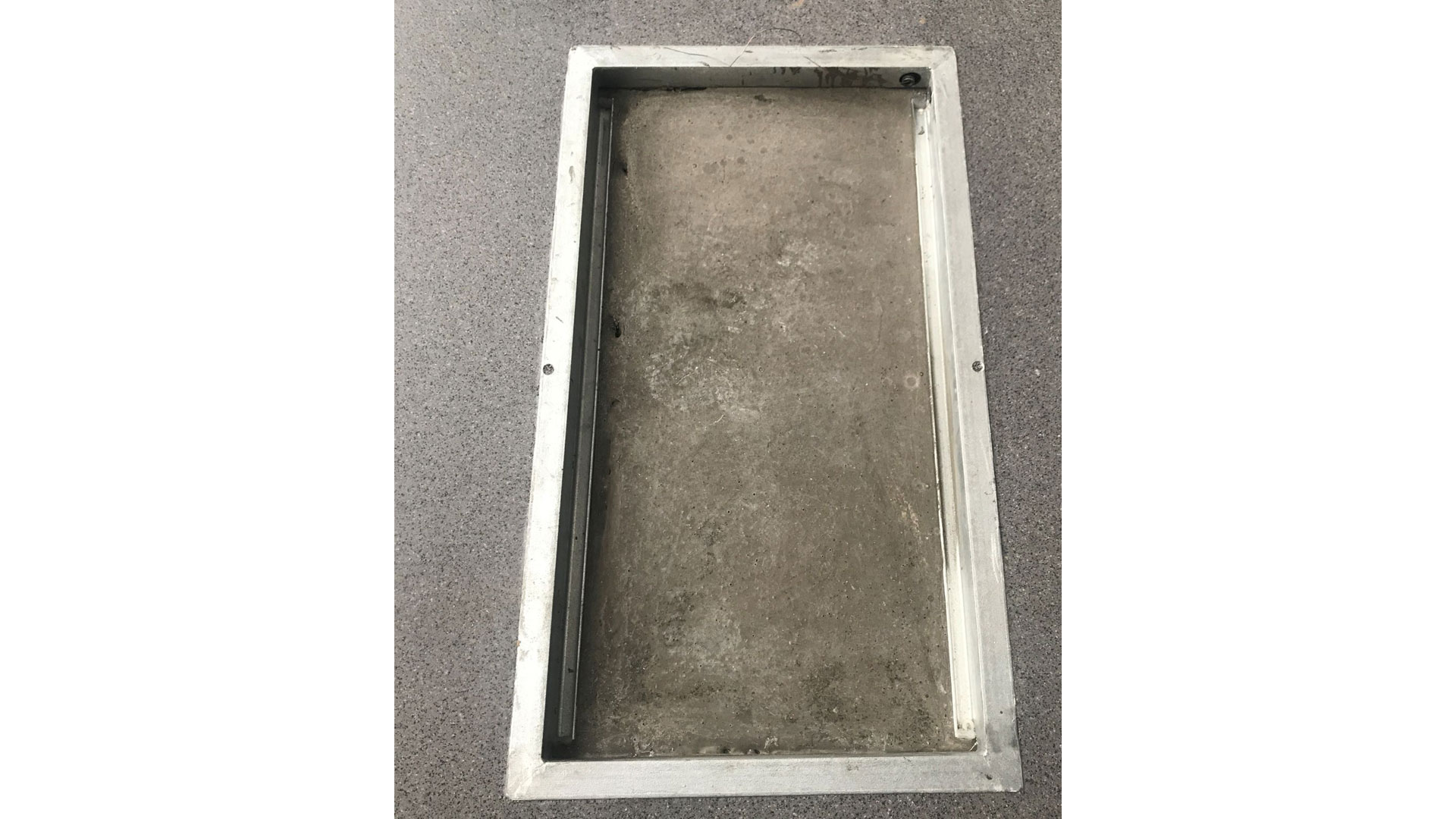

• Einbaurahmen
• Verlorene Schalung
• Kunststoffbeschichtete Rollen

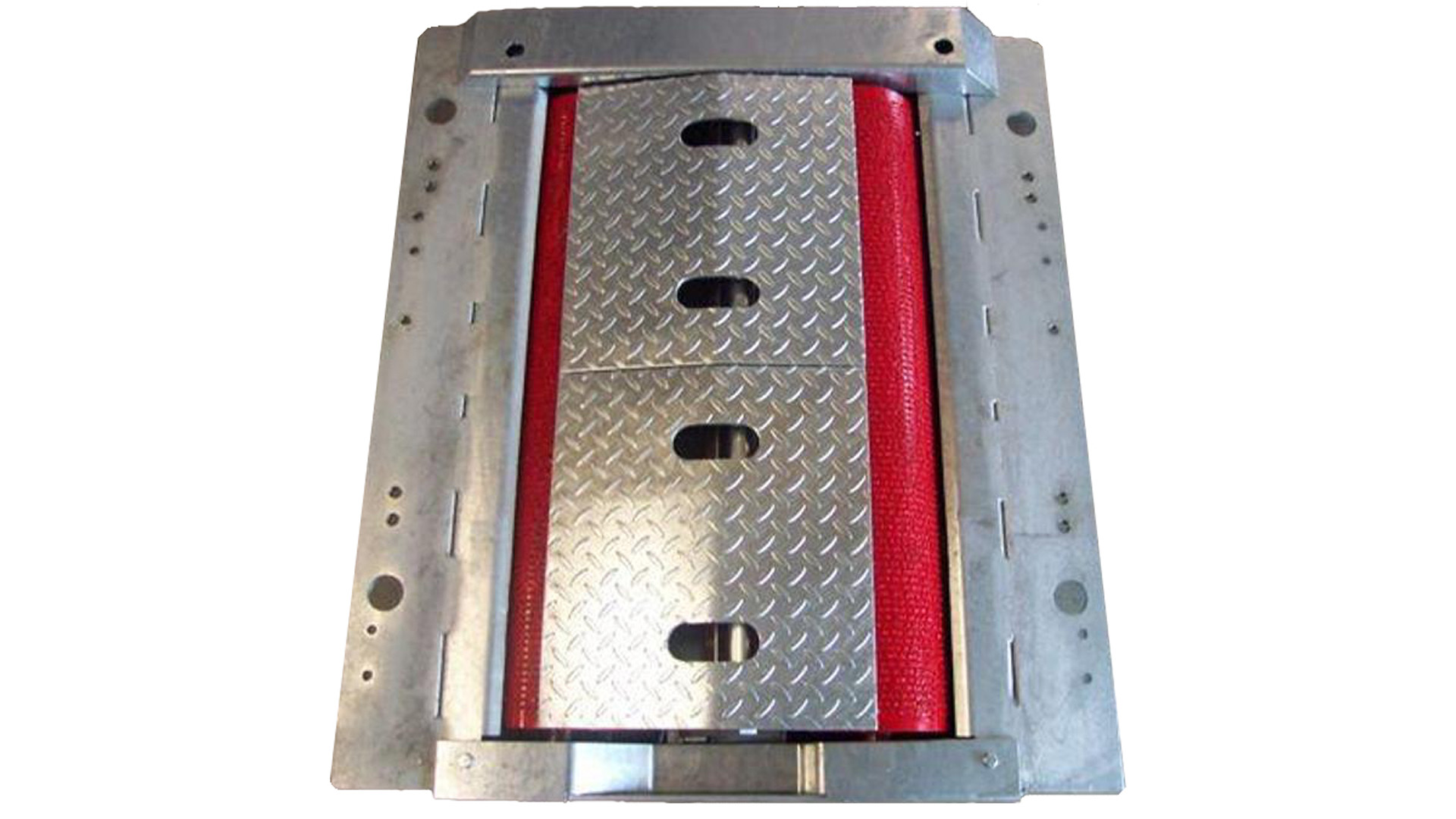

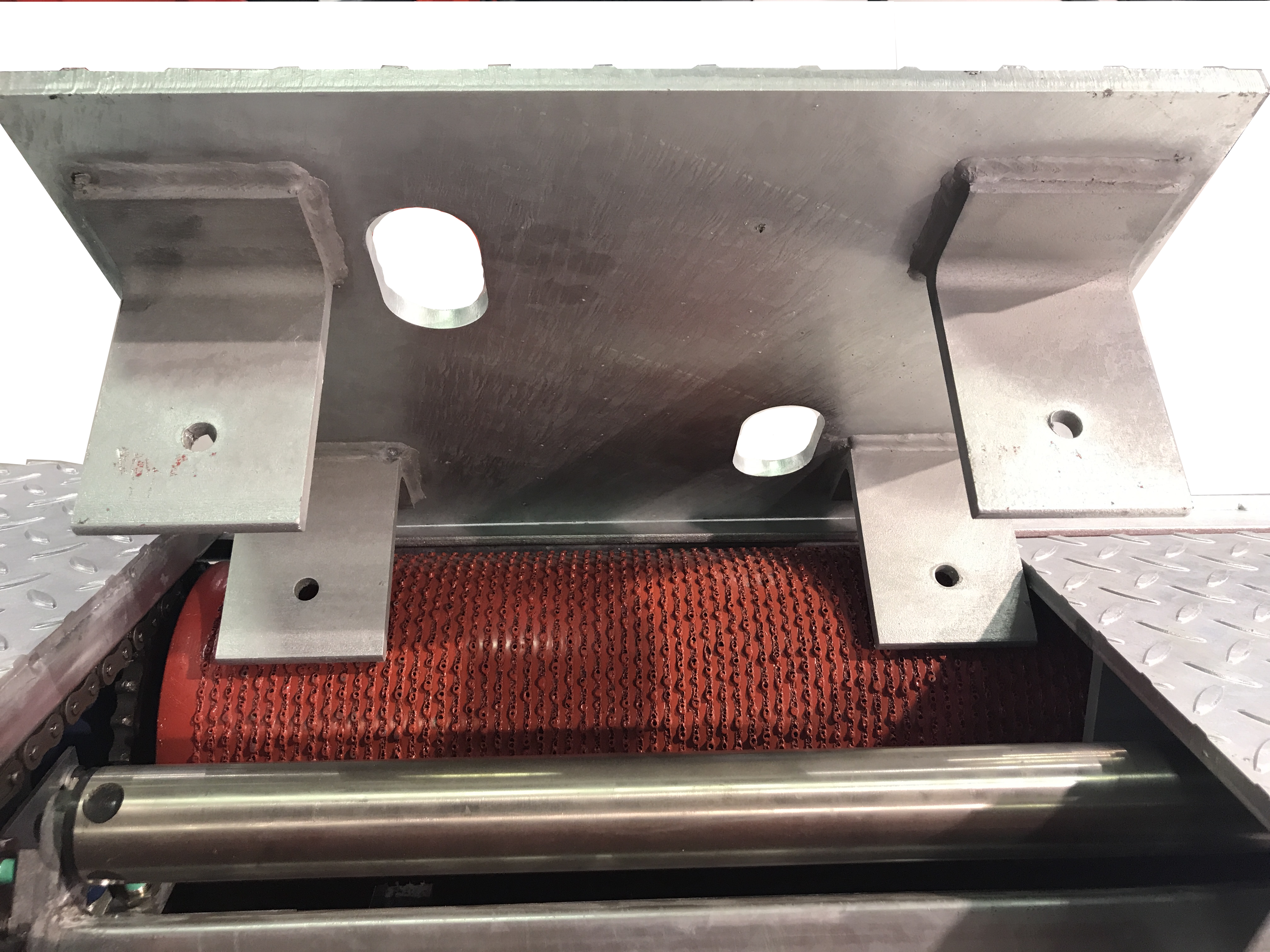

• Hub- / Senkschwelle

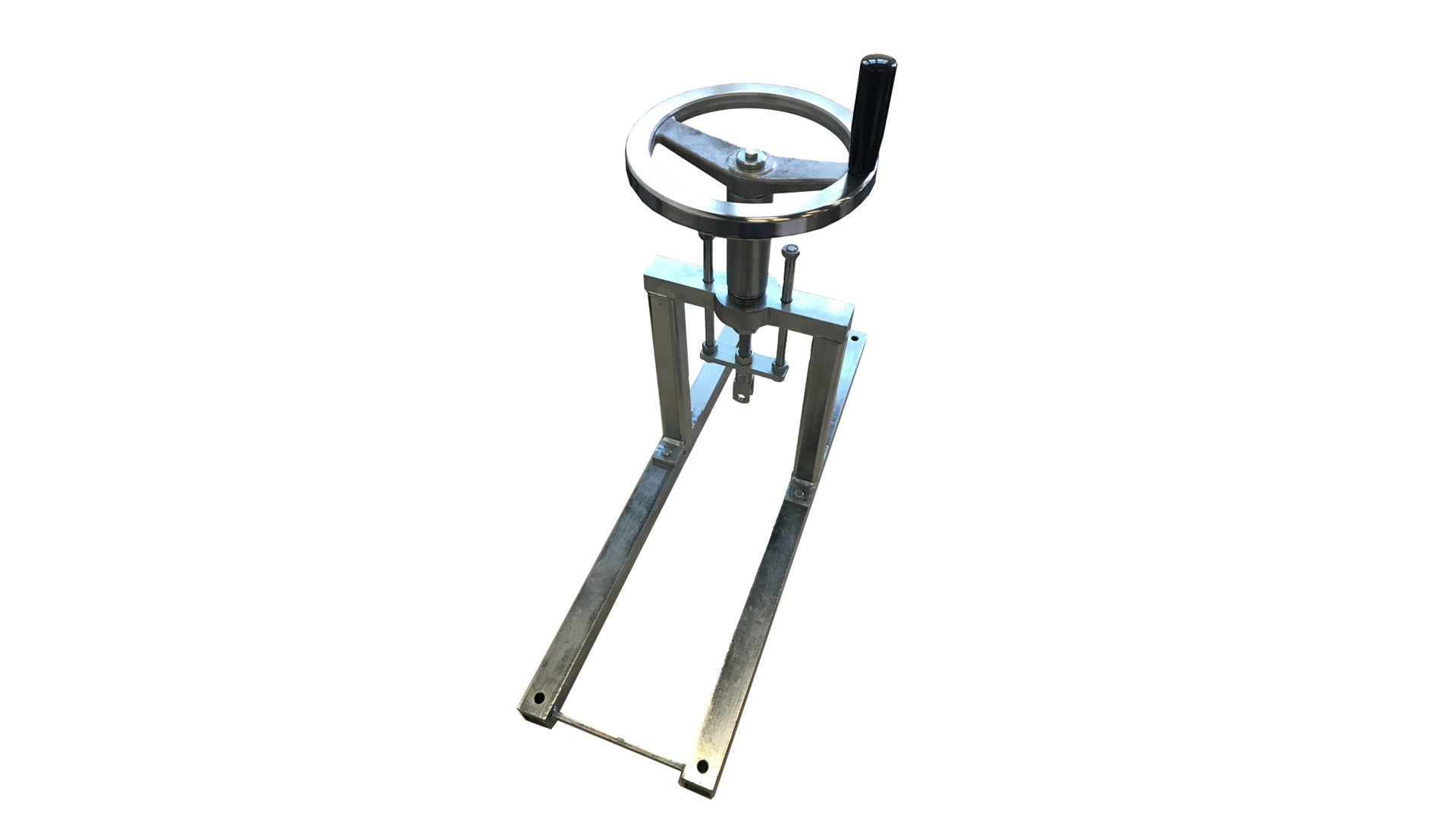

• Aushubvorrichtung für Rollensatz

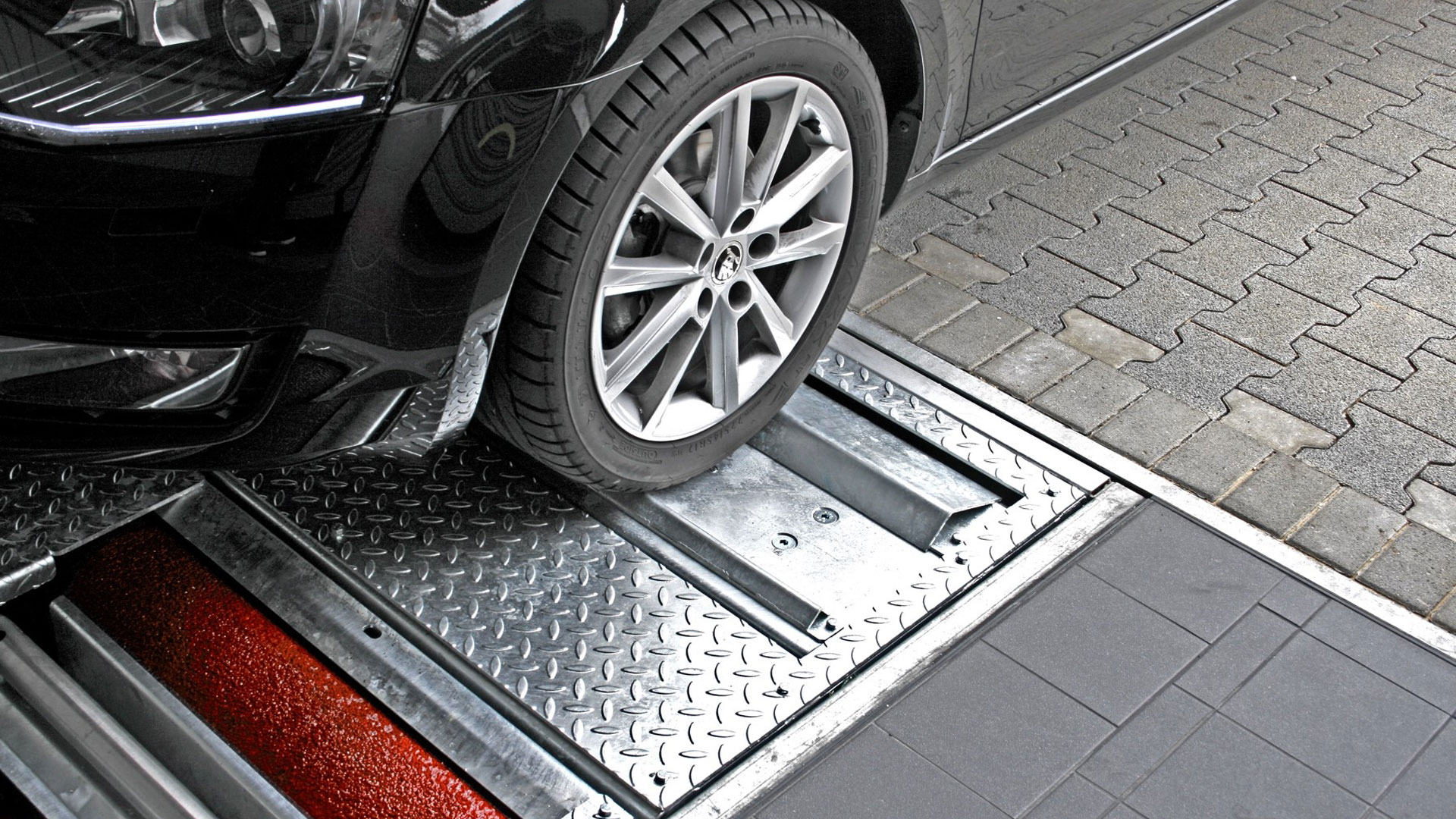

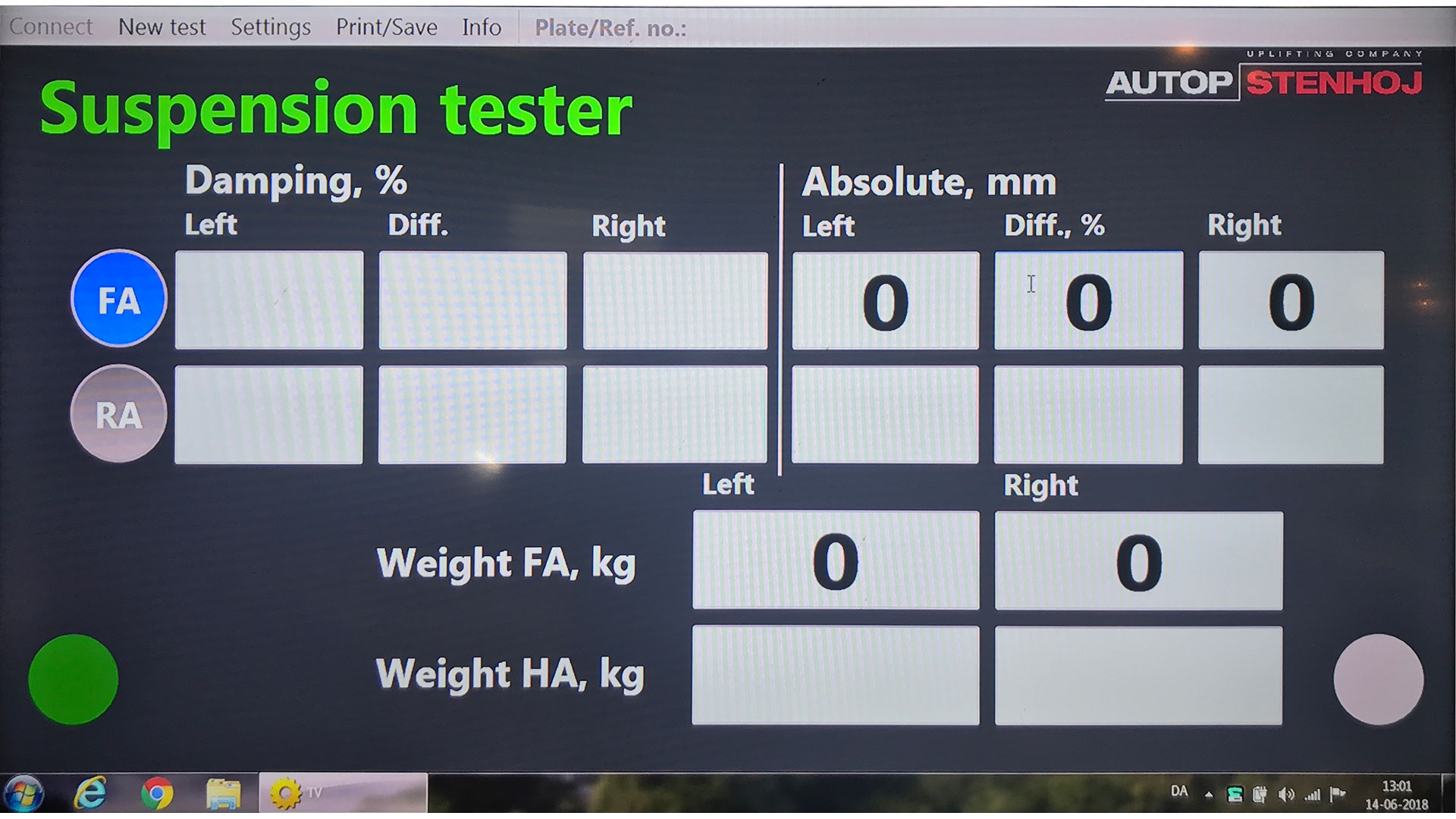

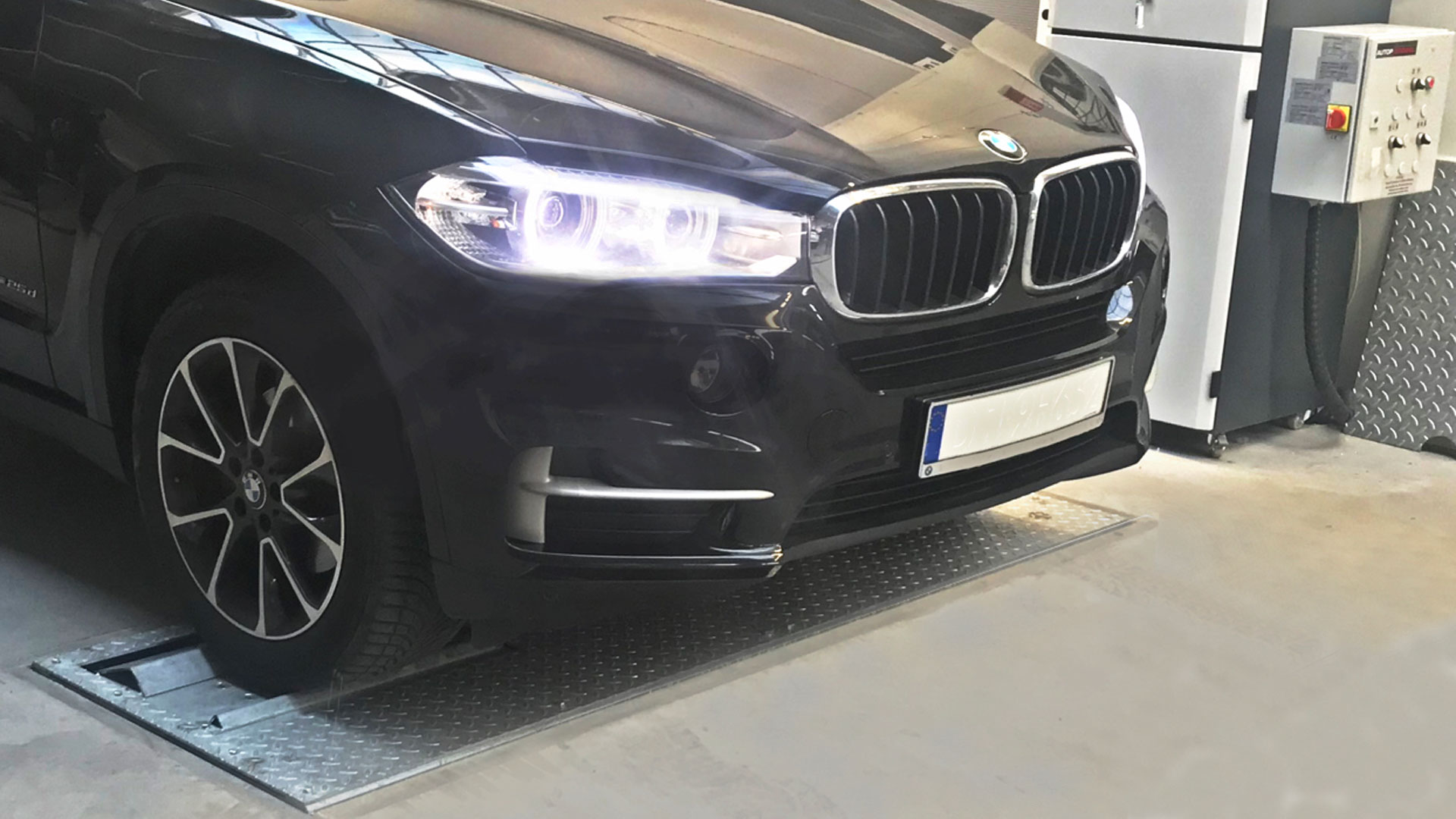

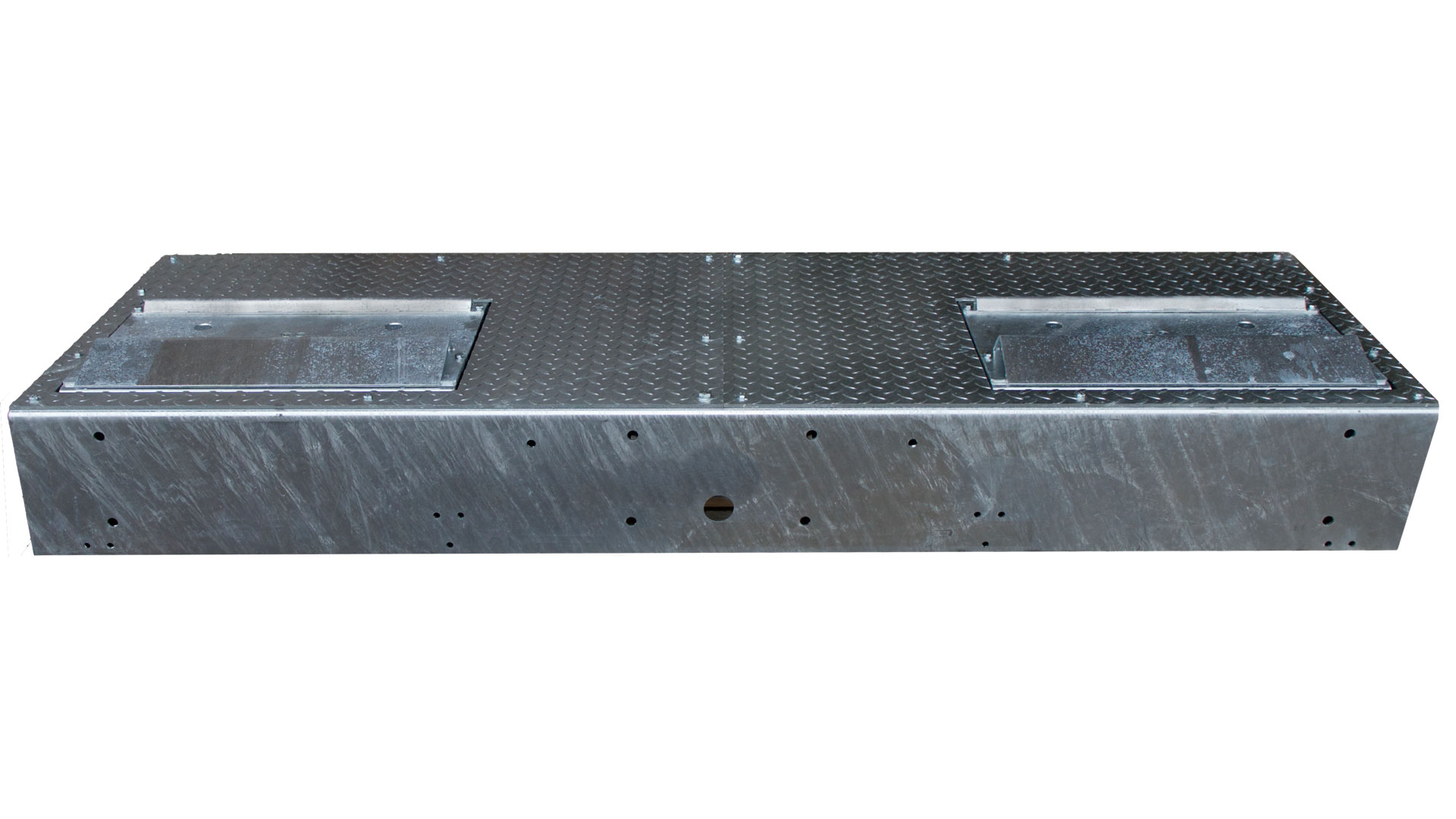

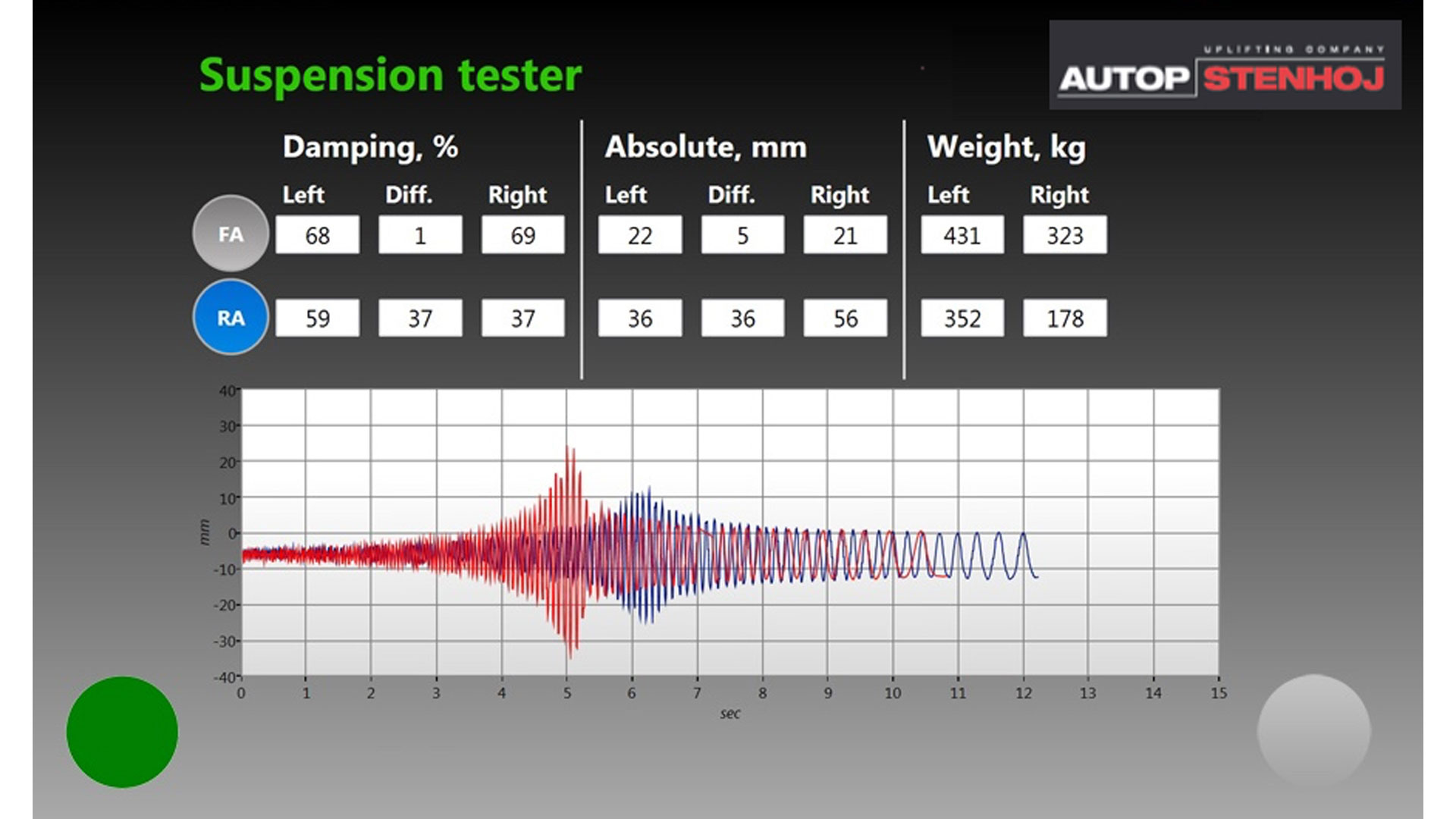

• Fahrwerkstester

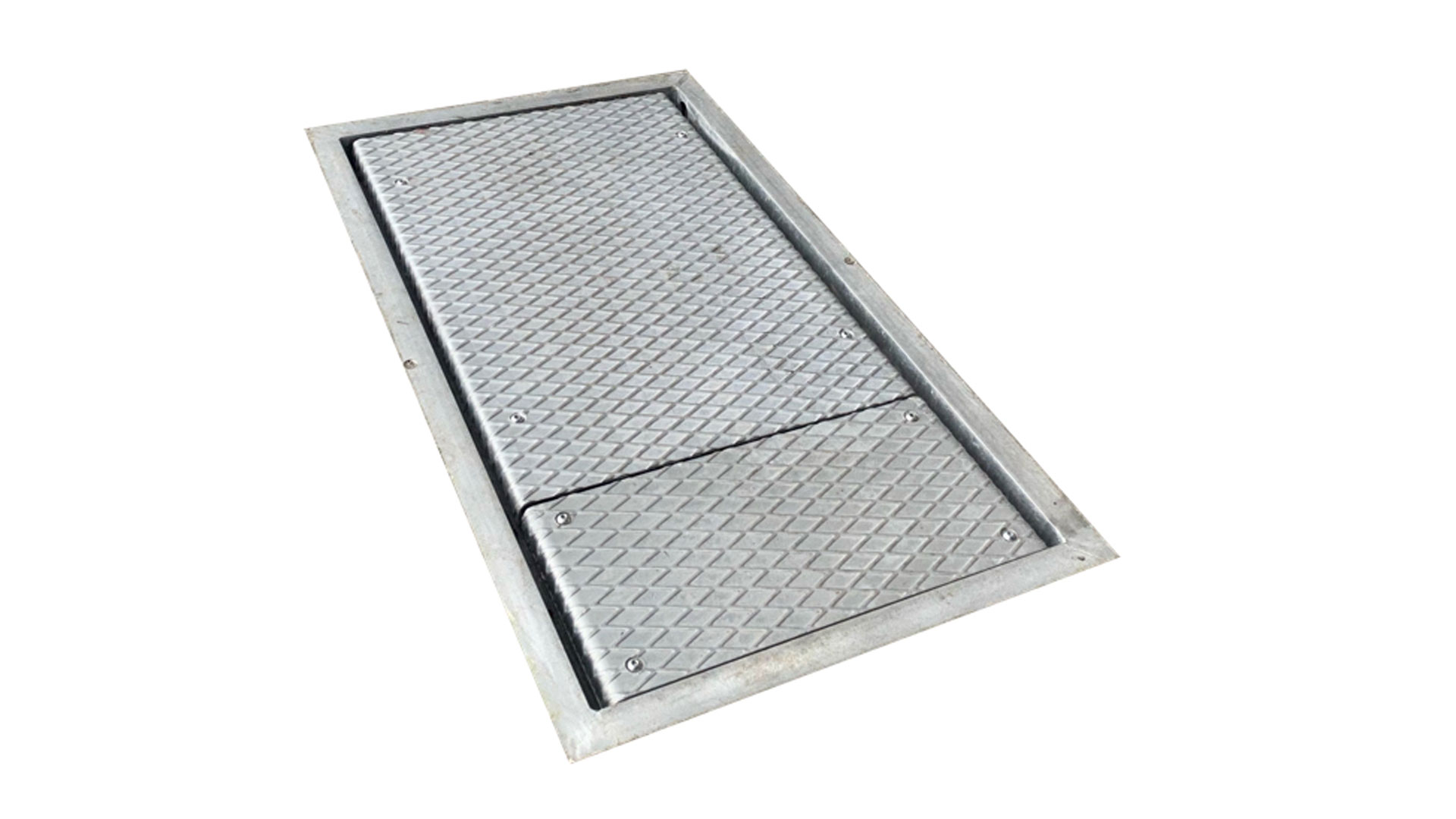

• Schnellspurplatte

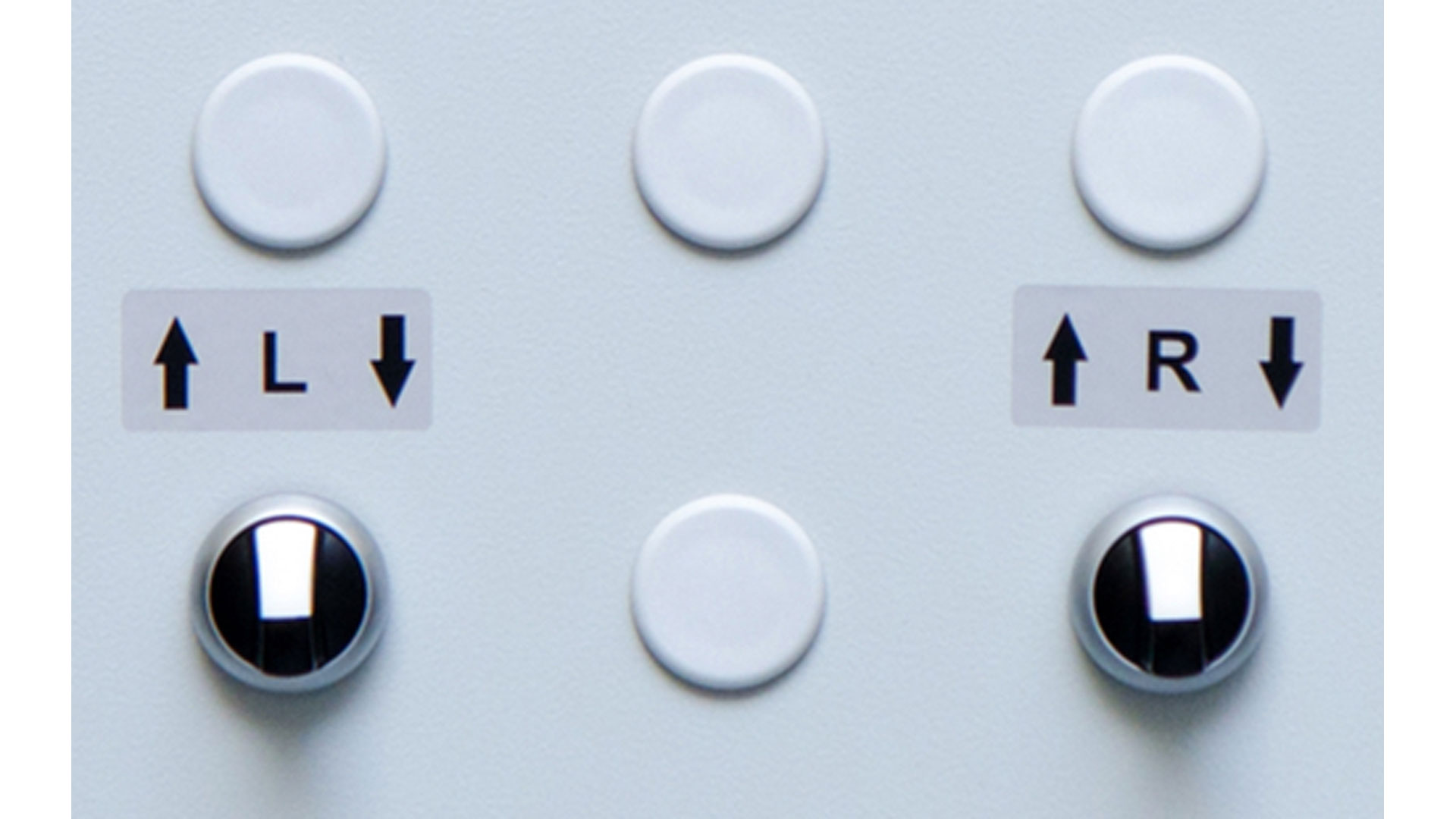

• Dreh- und Messrichtungsumkehr

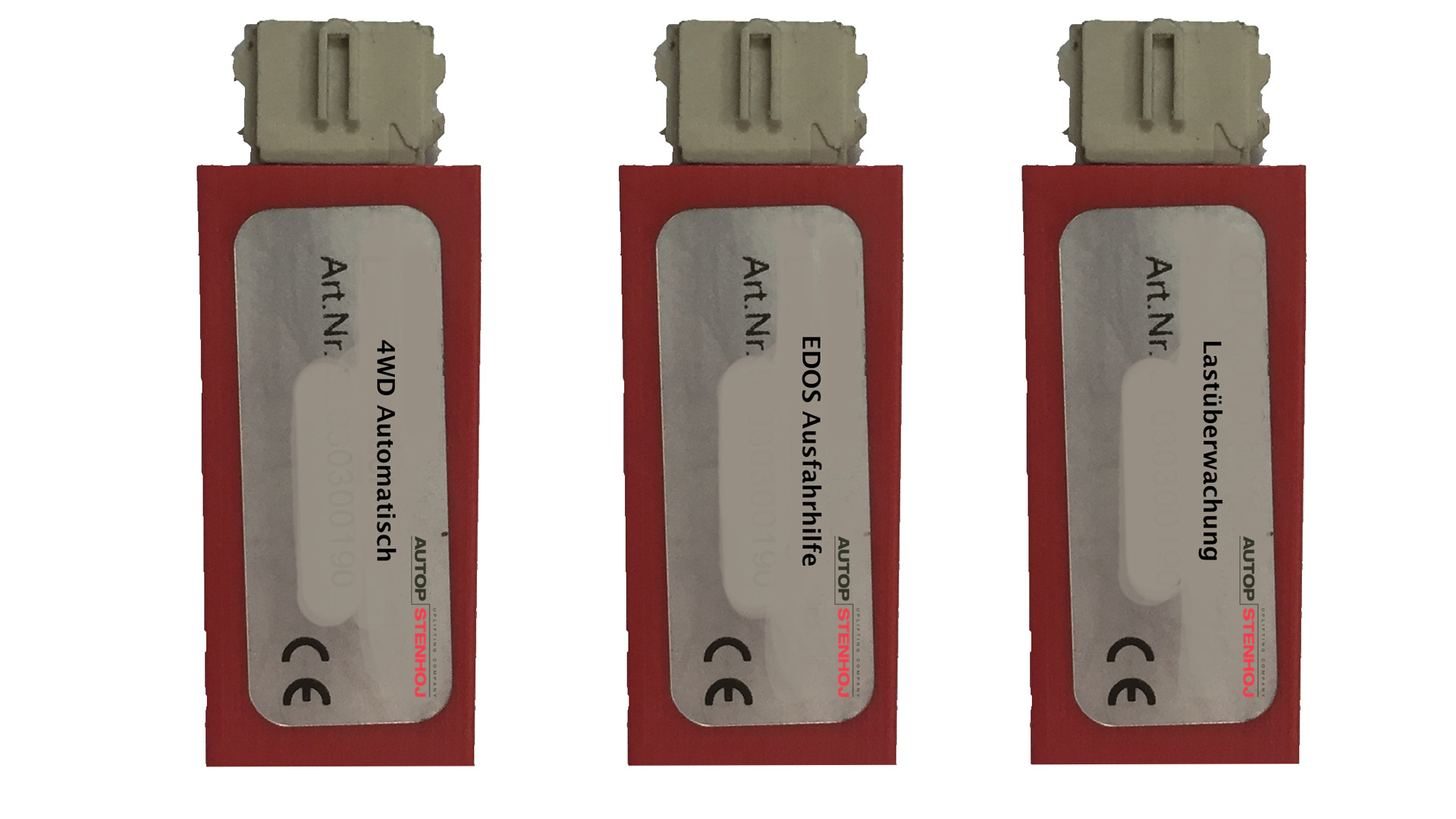

• Automatisch Allraderkennung (patentiert)

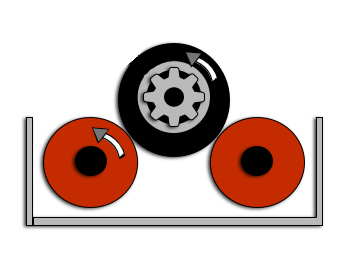

• EDOS (Ausfahrhilfe - patentiert)
• Rollen Abdeckbleche

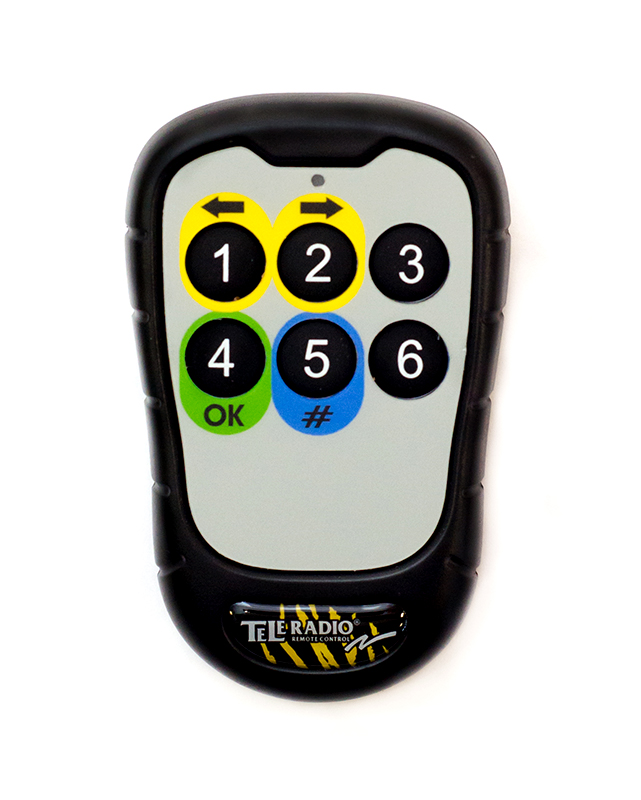

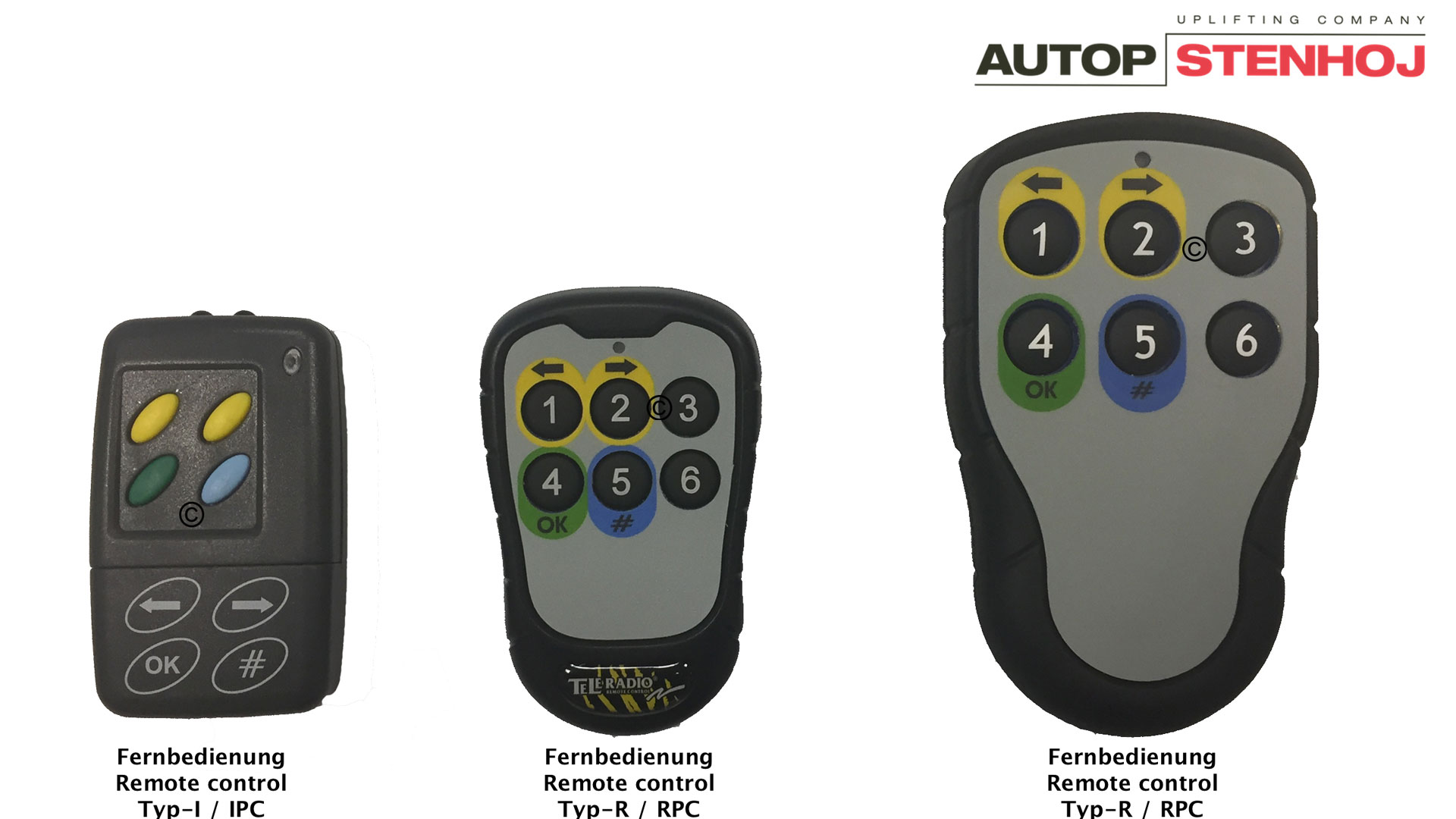

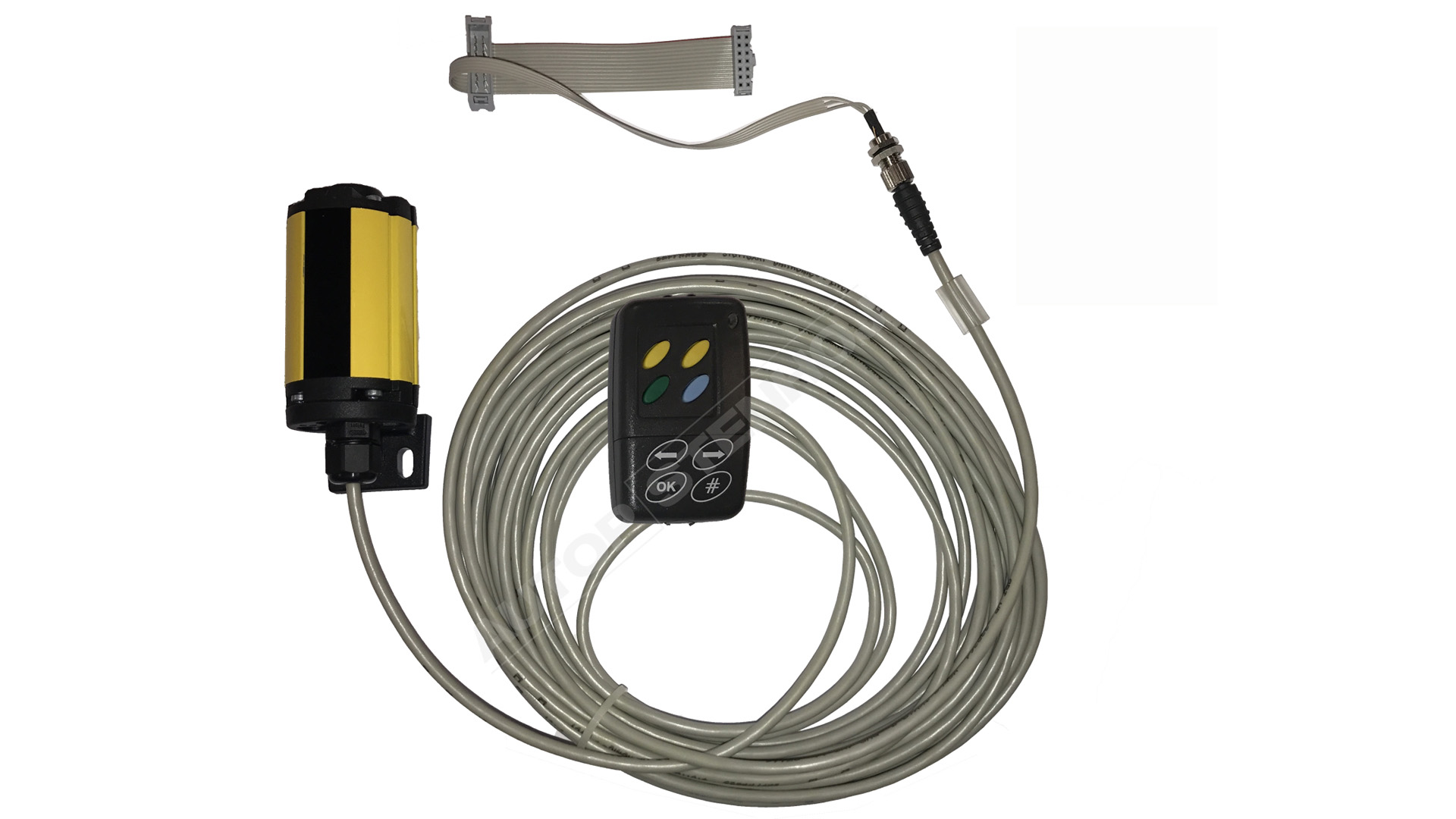

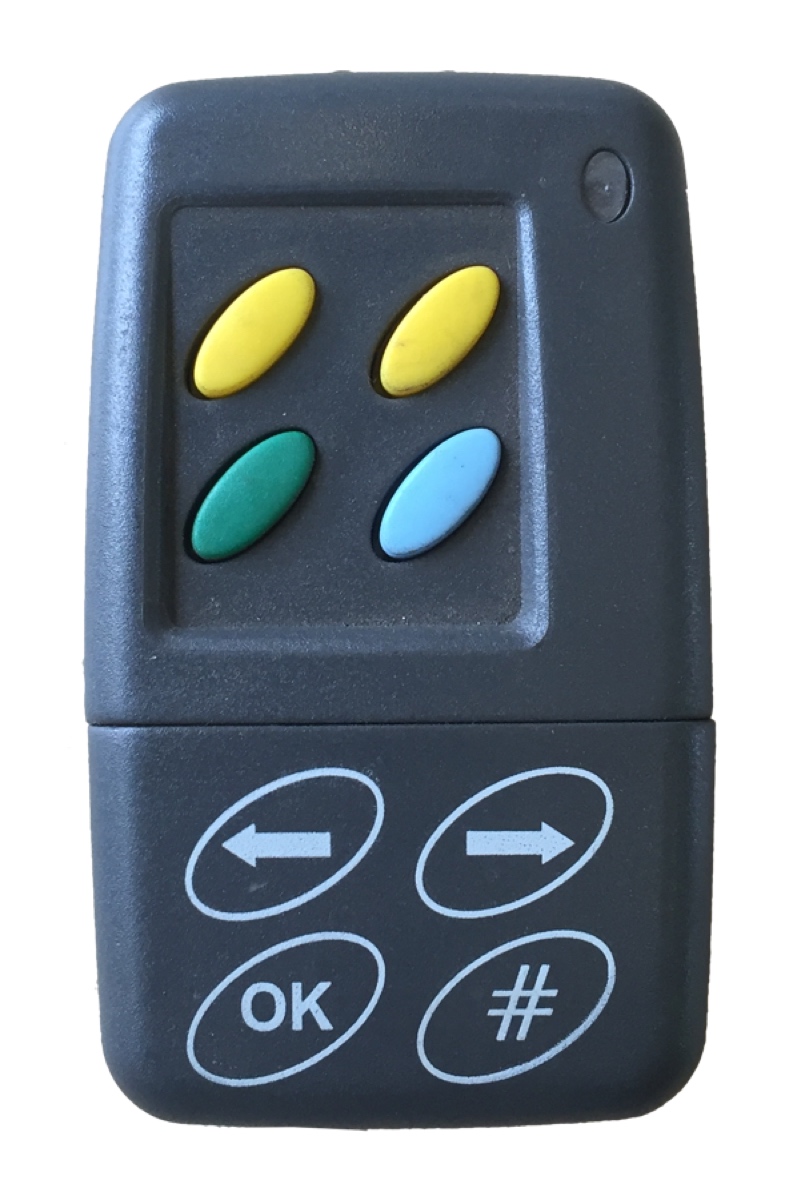

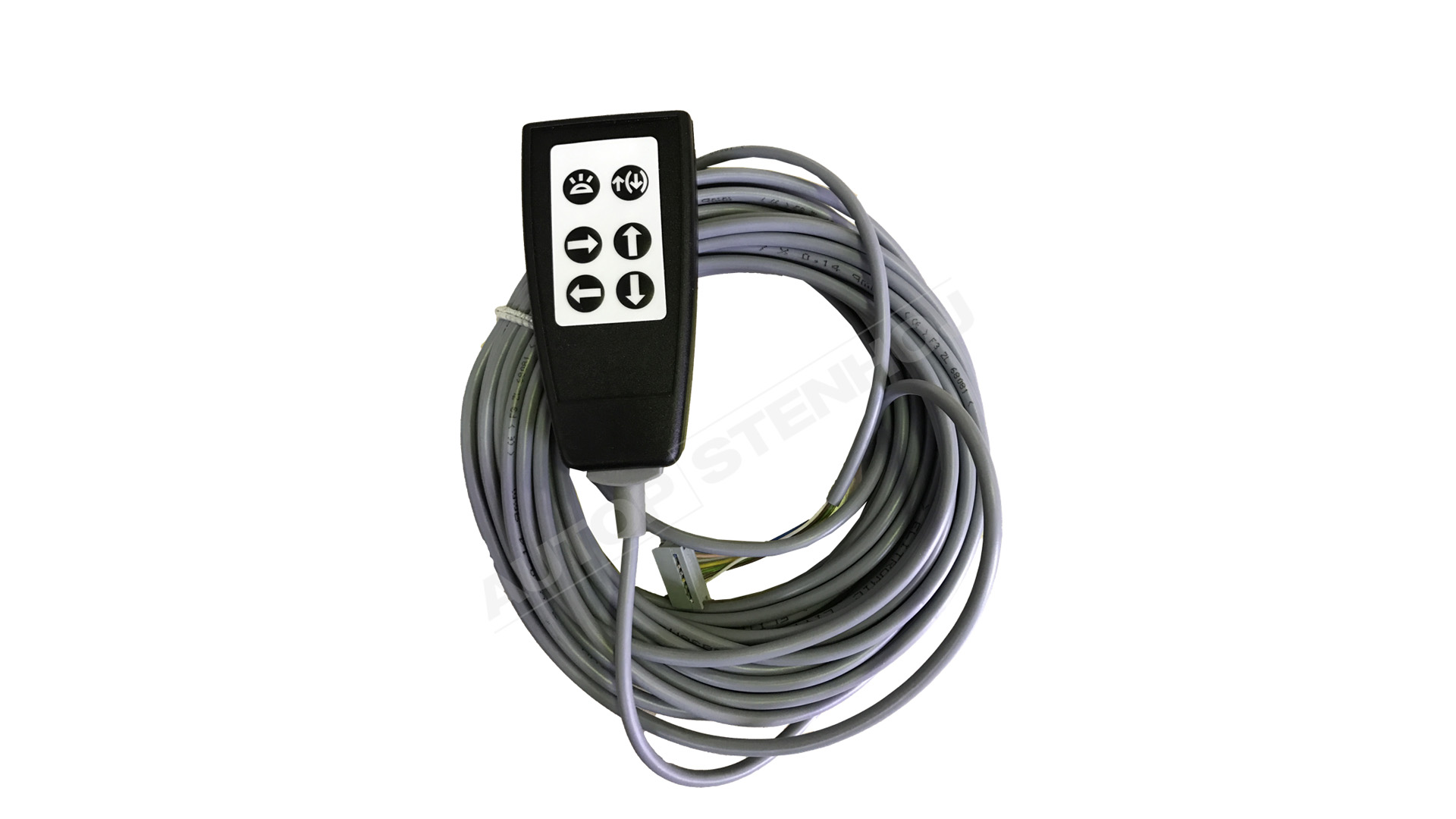

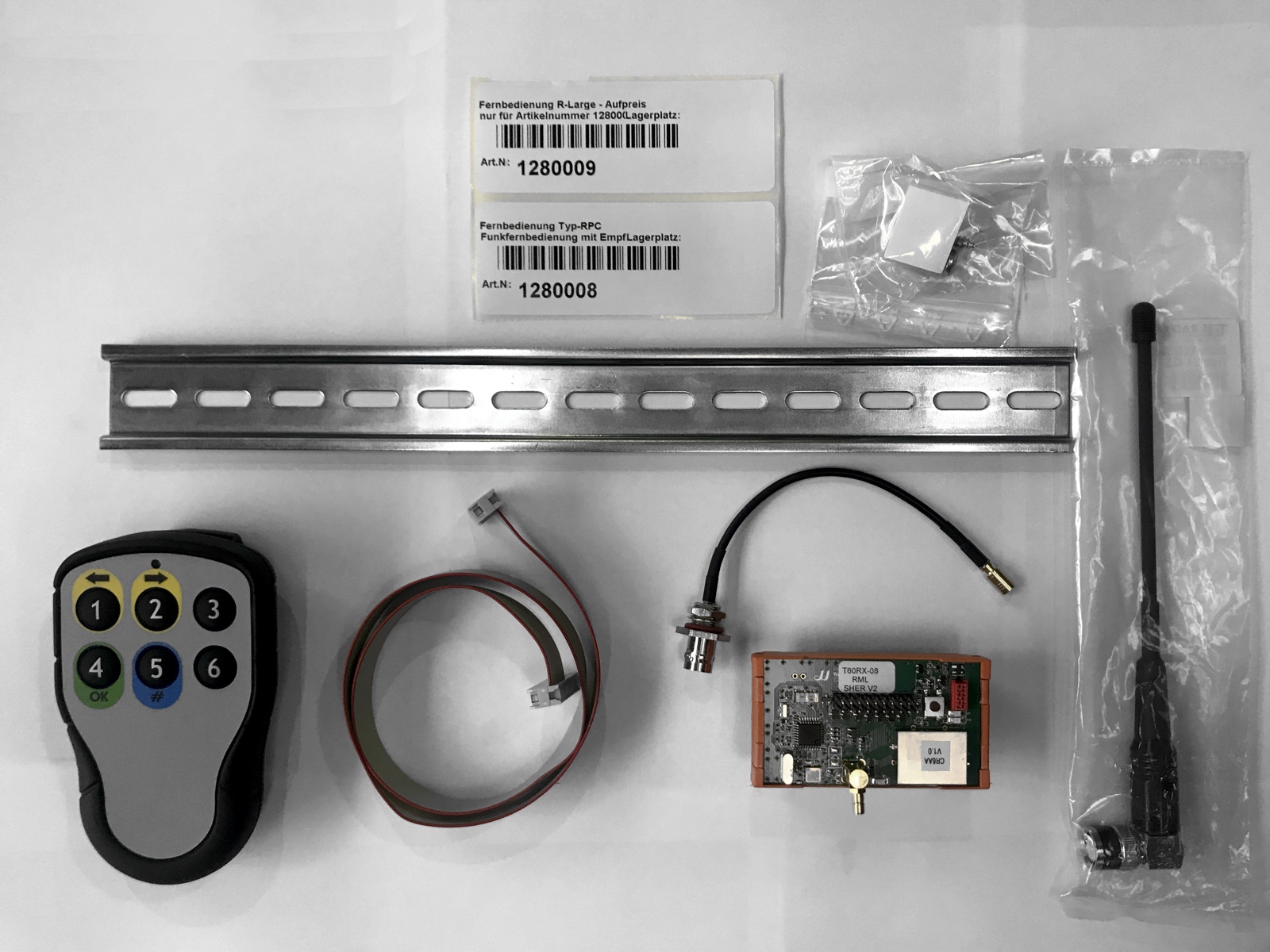

• Fernbedienung

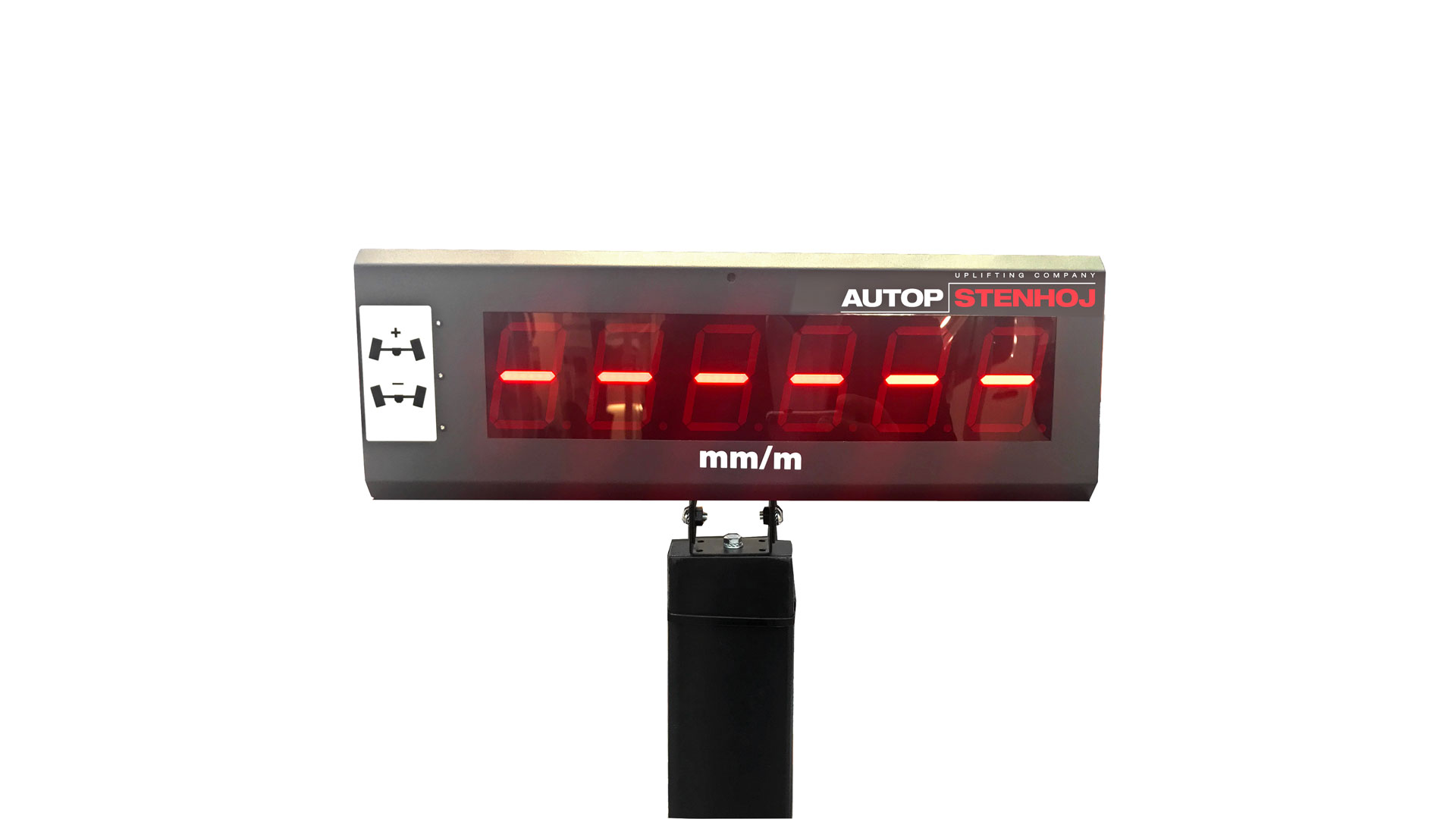

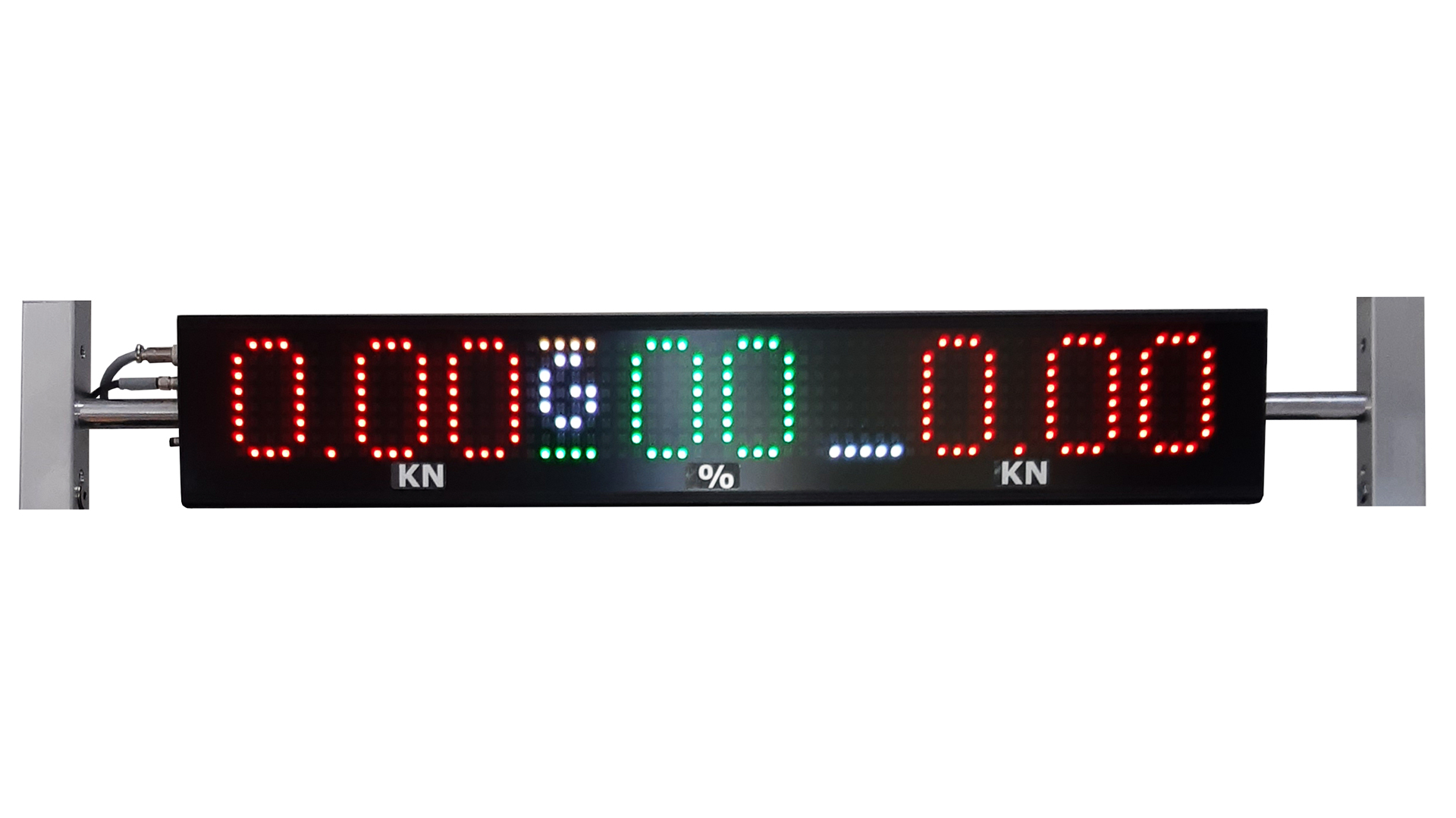

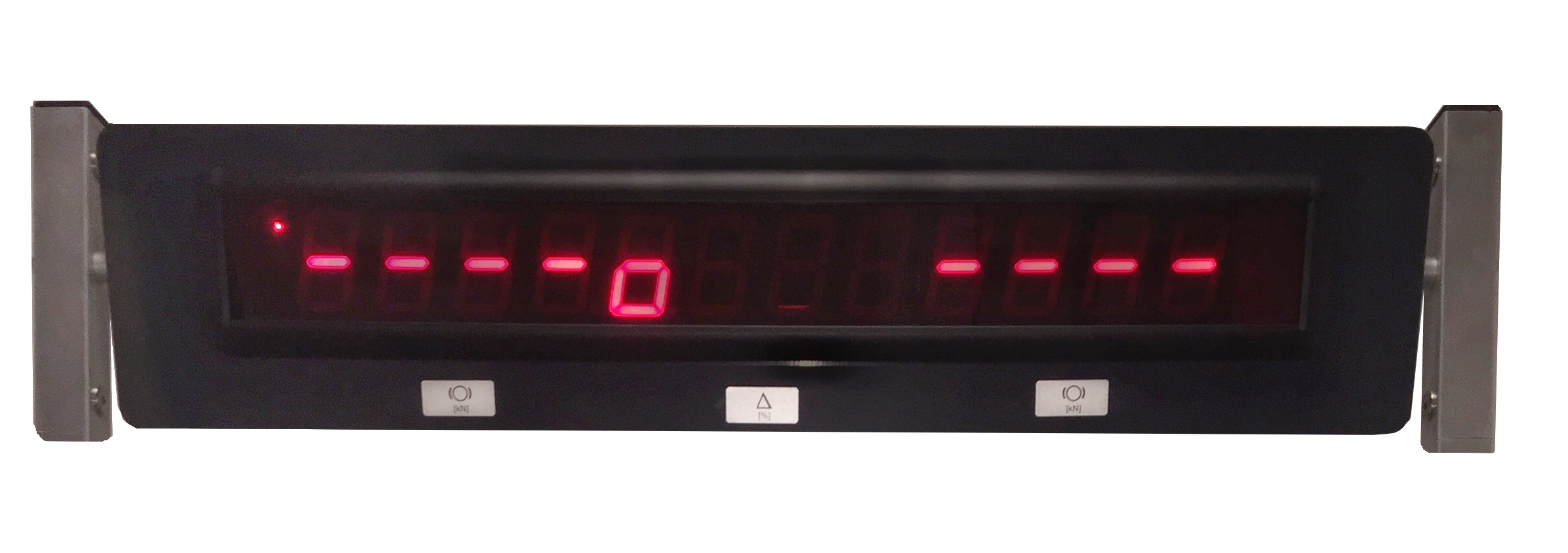

• Digitalanzeige LED

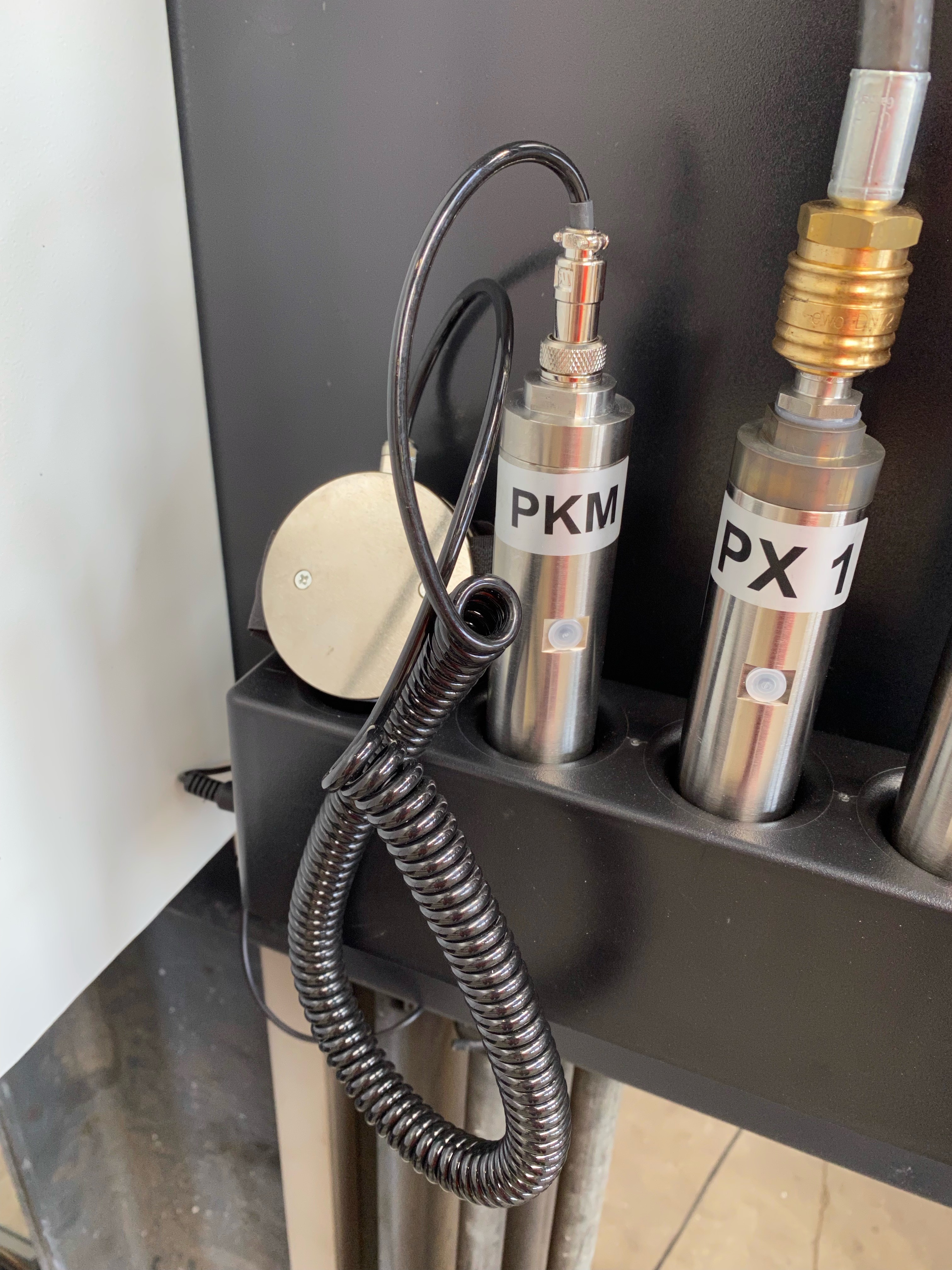

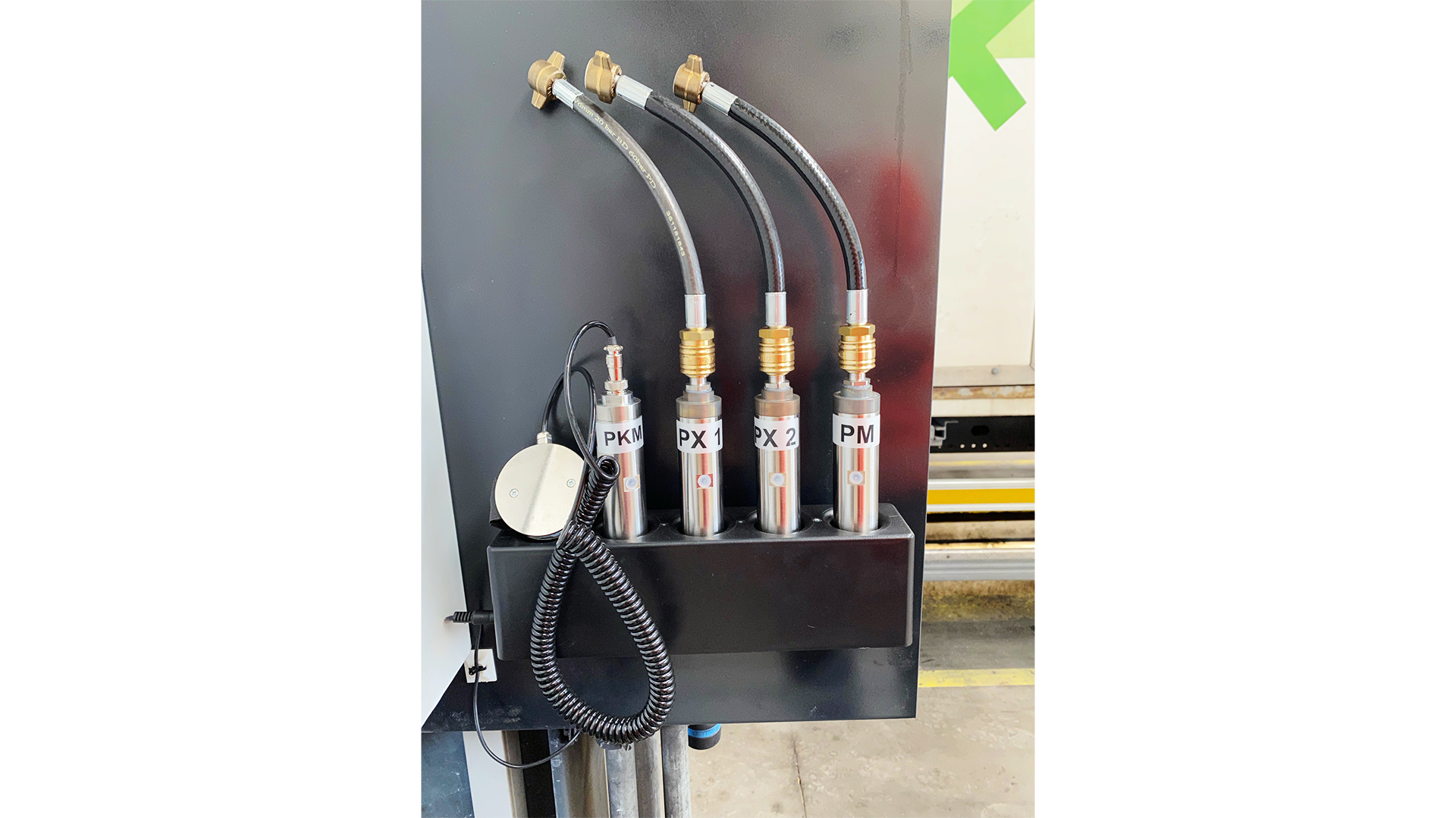

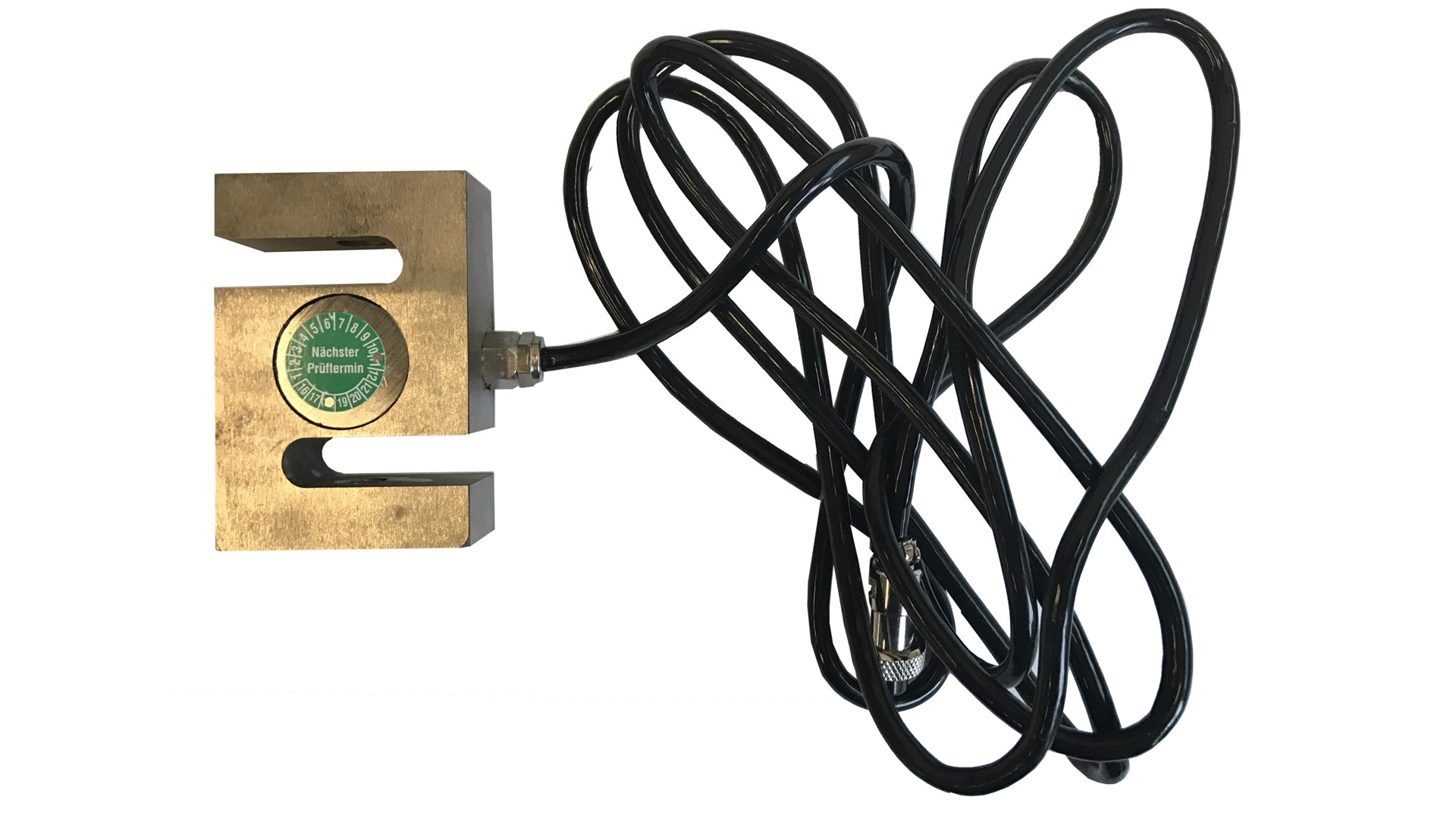

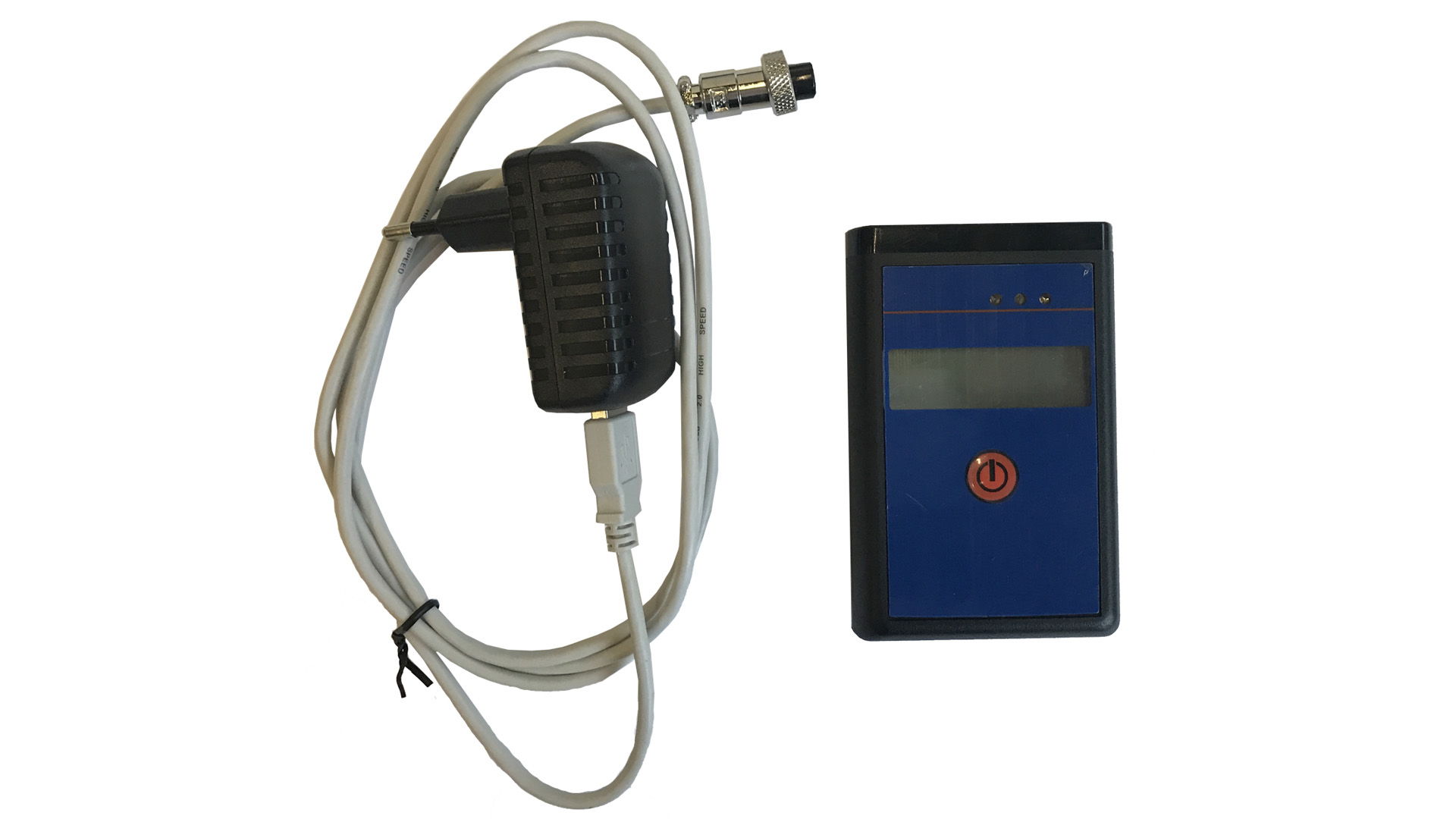

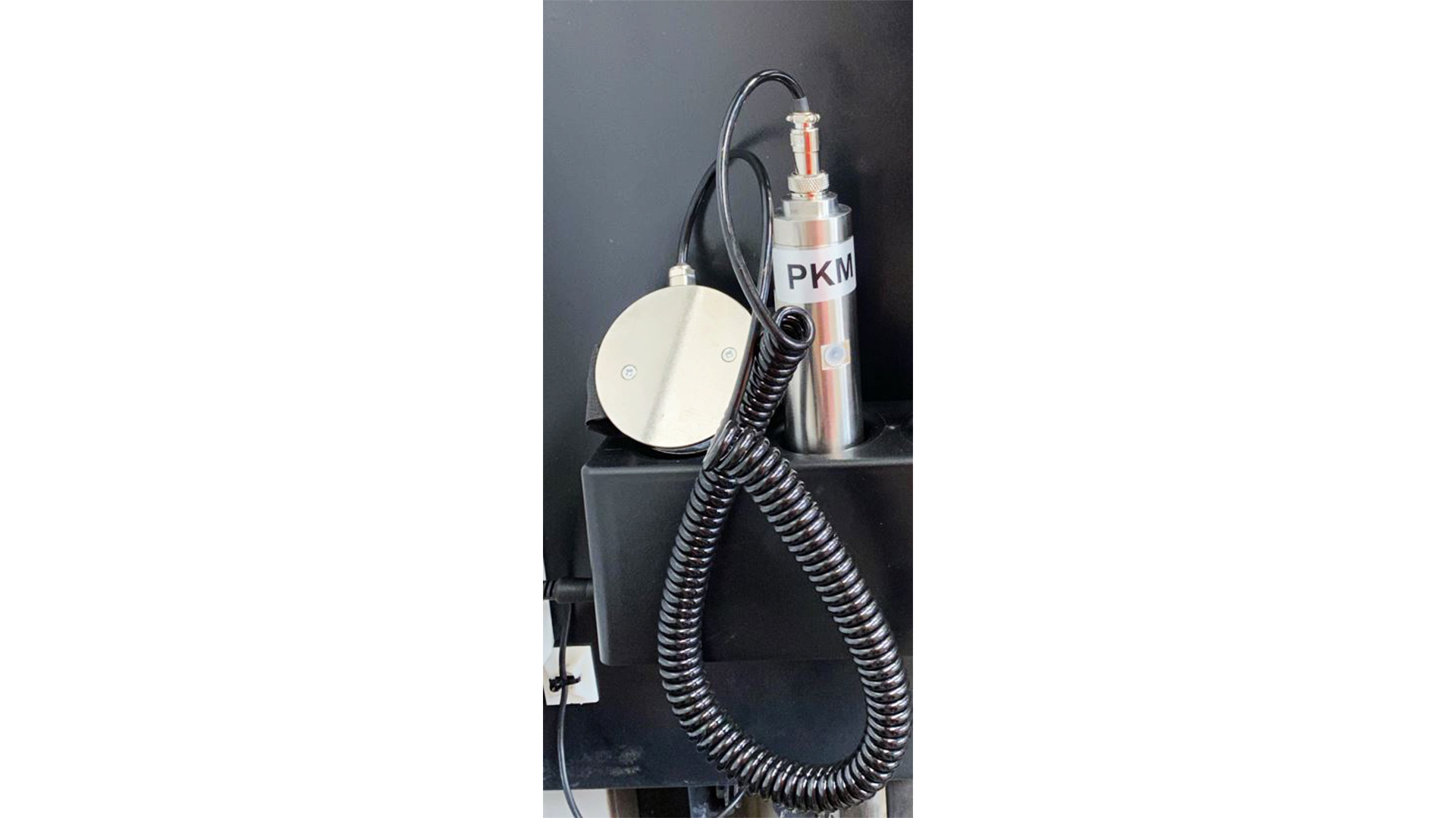

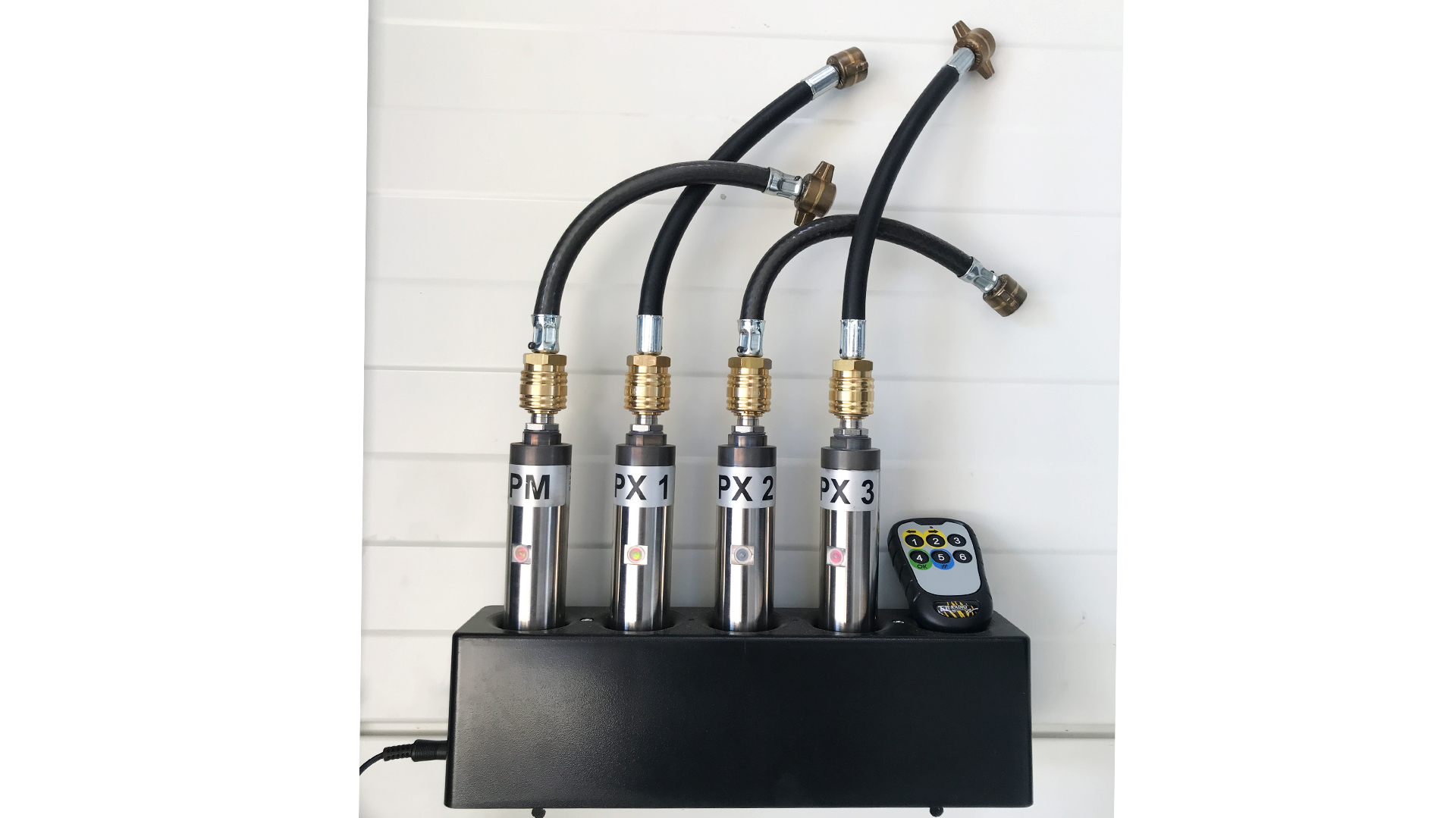

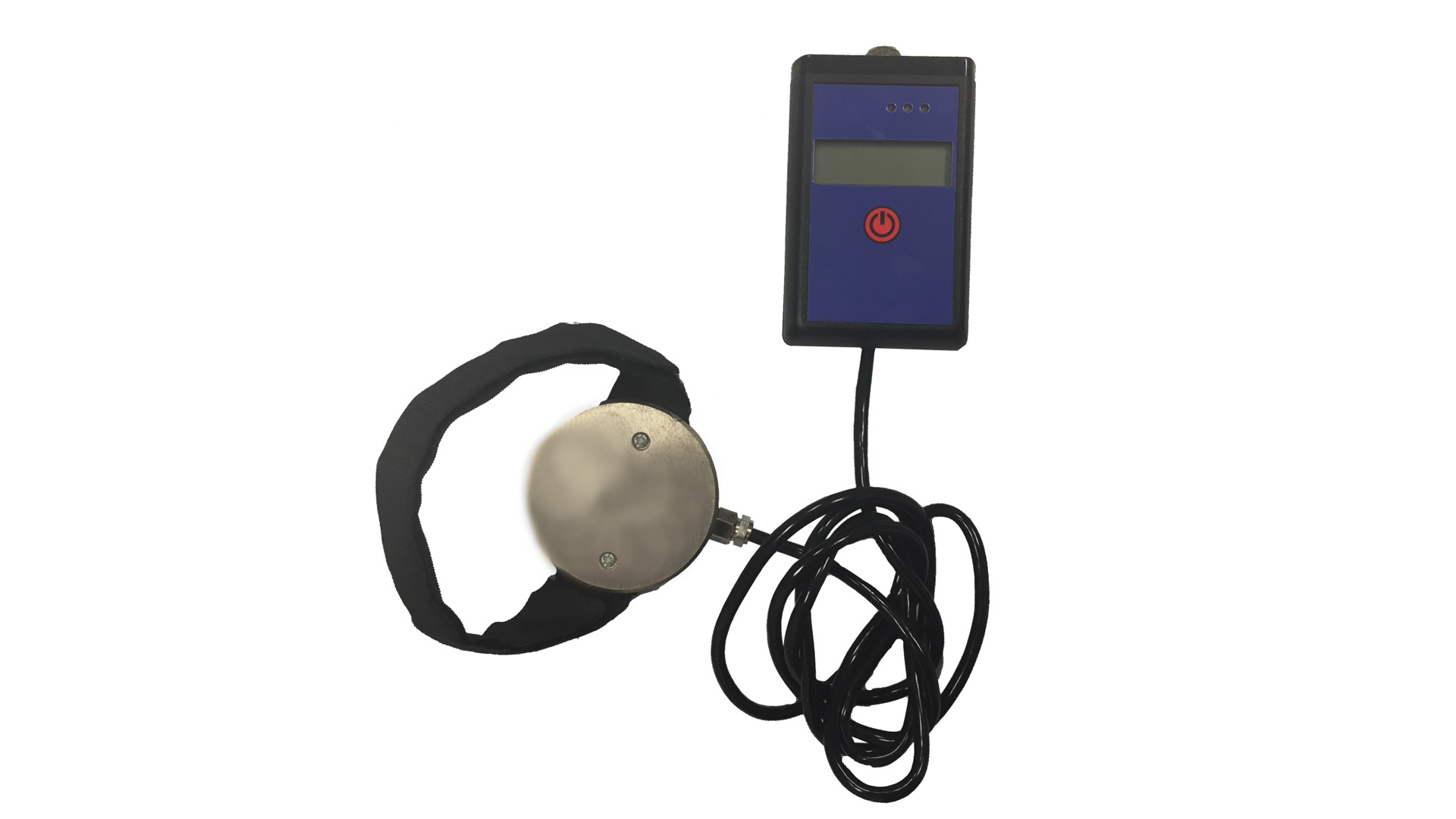

• Pedalkraftmesser

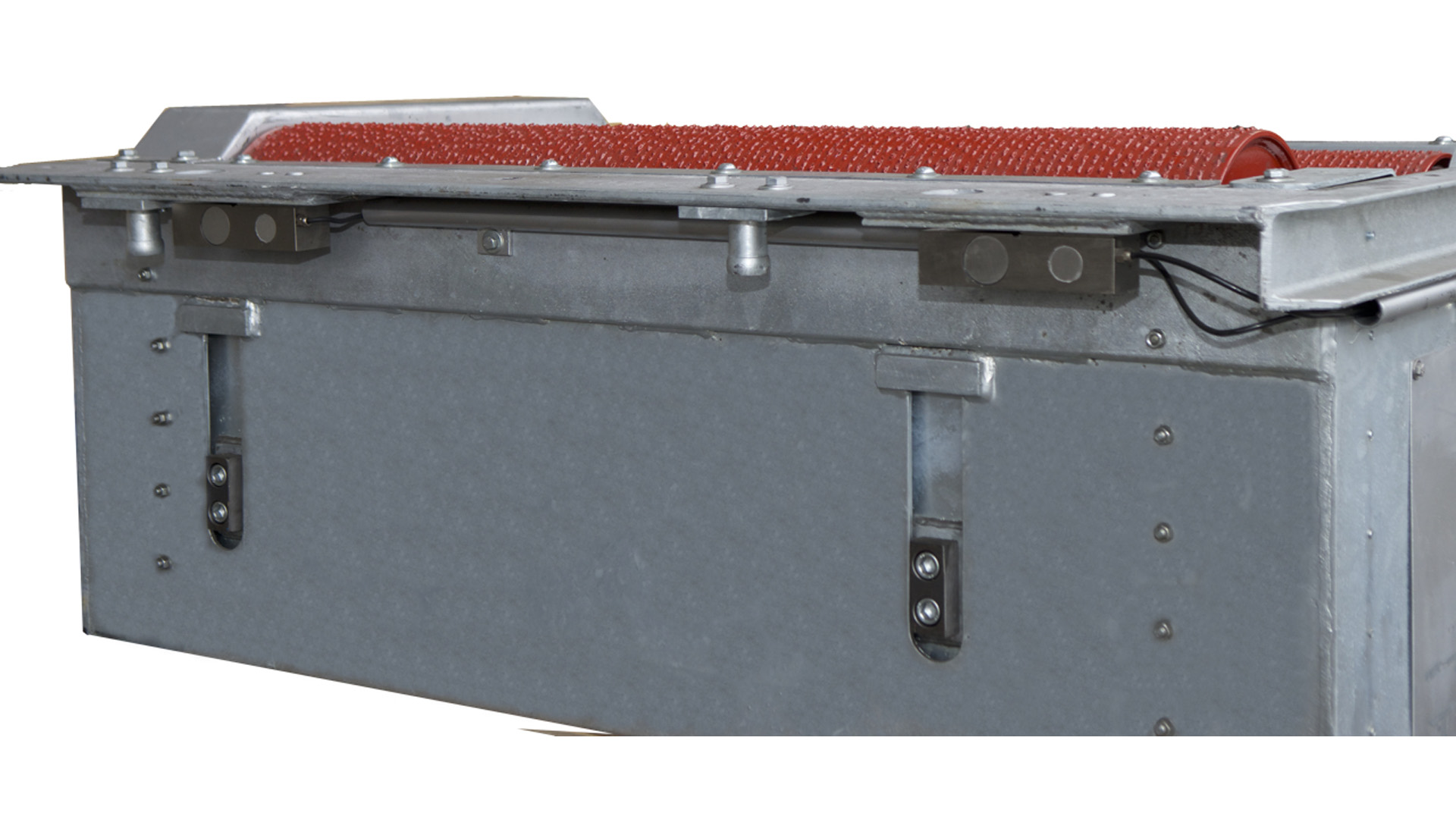

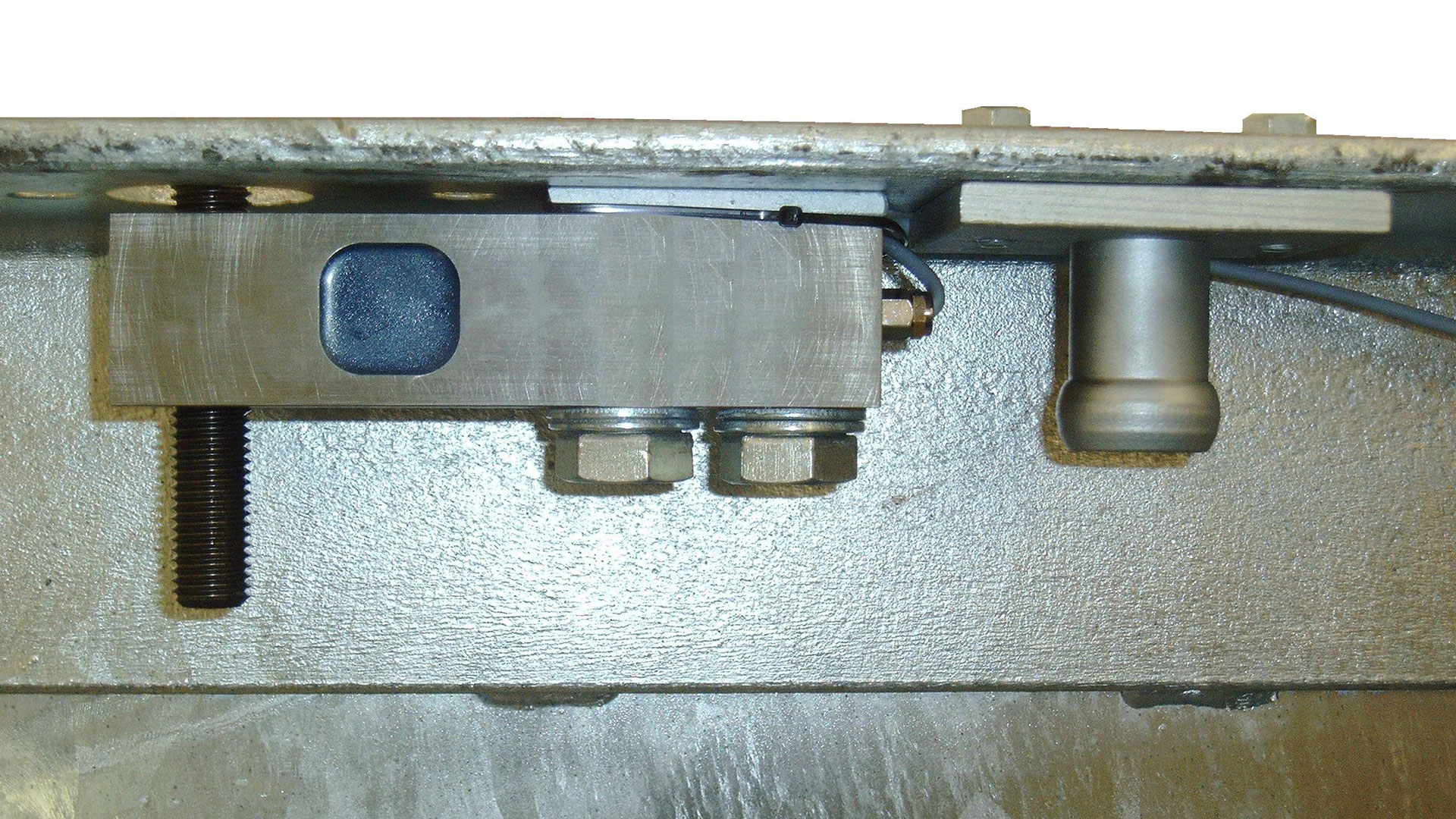

• Wiegeeinrichtung

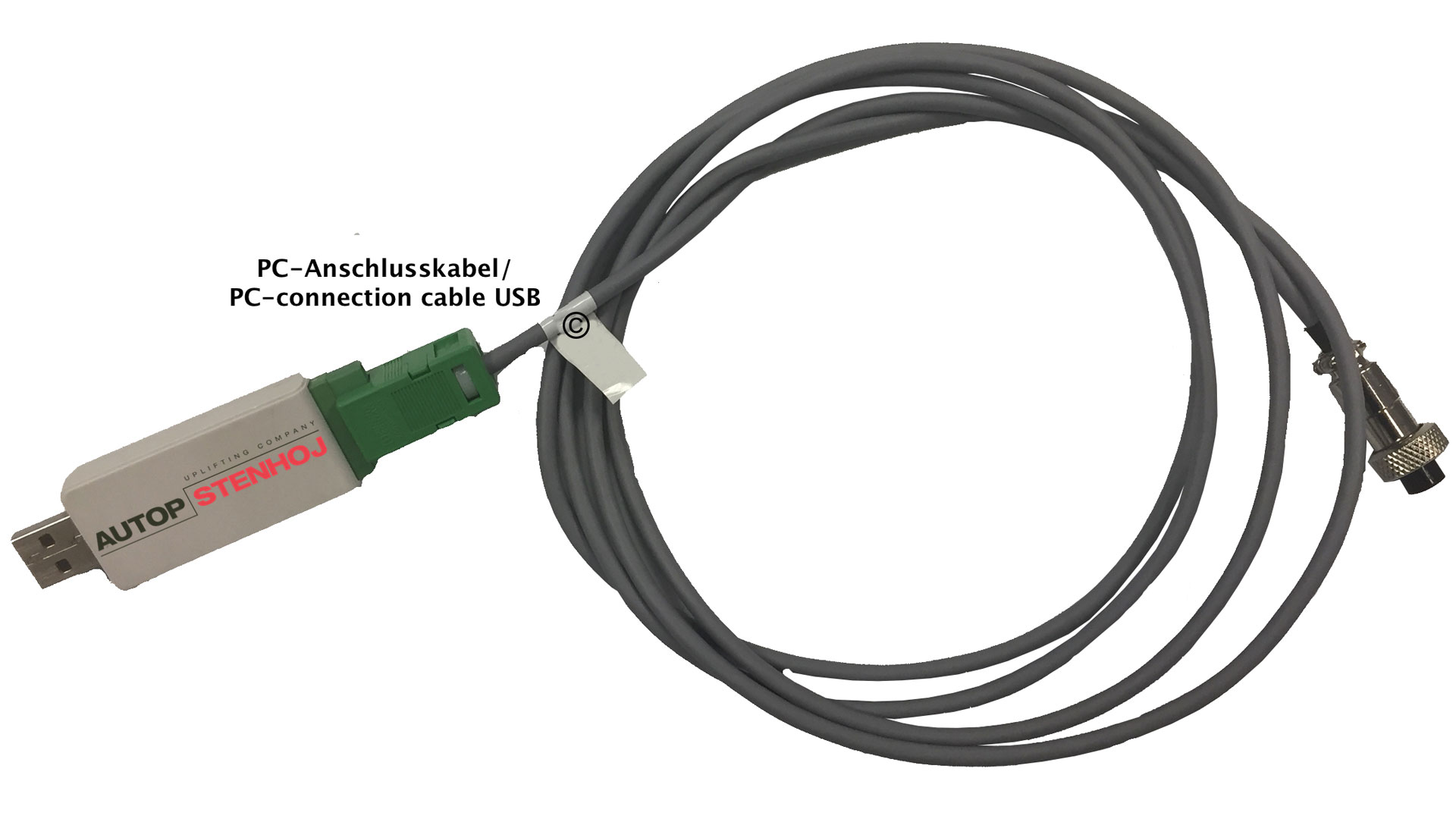

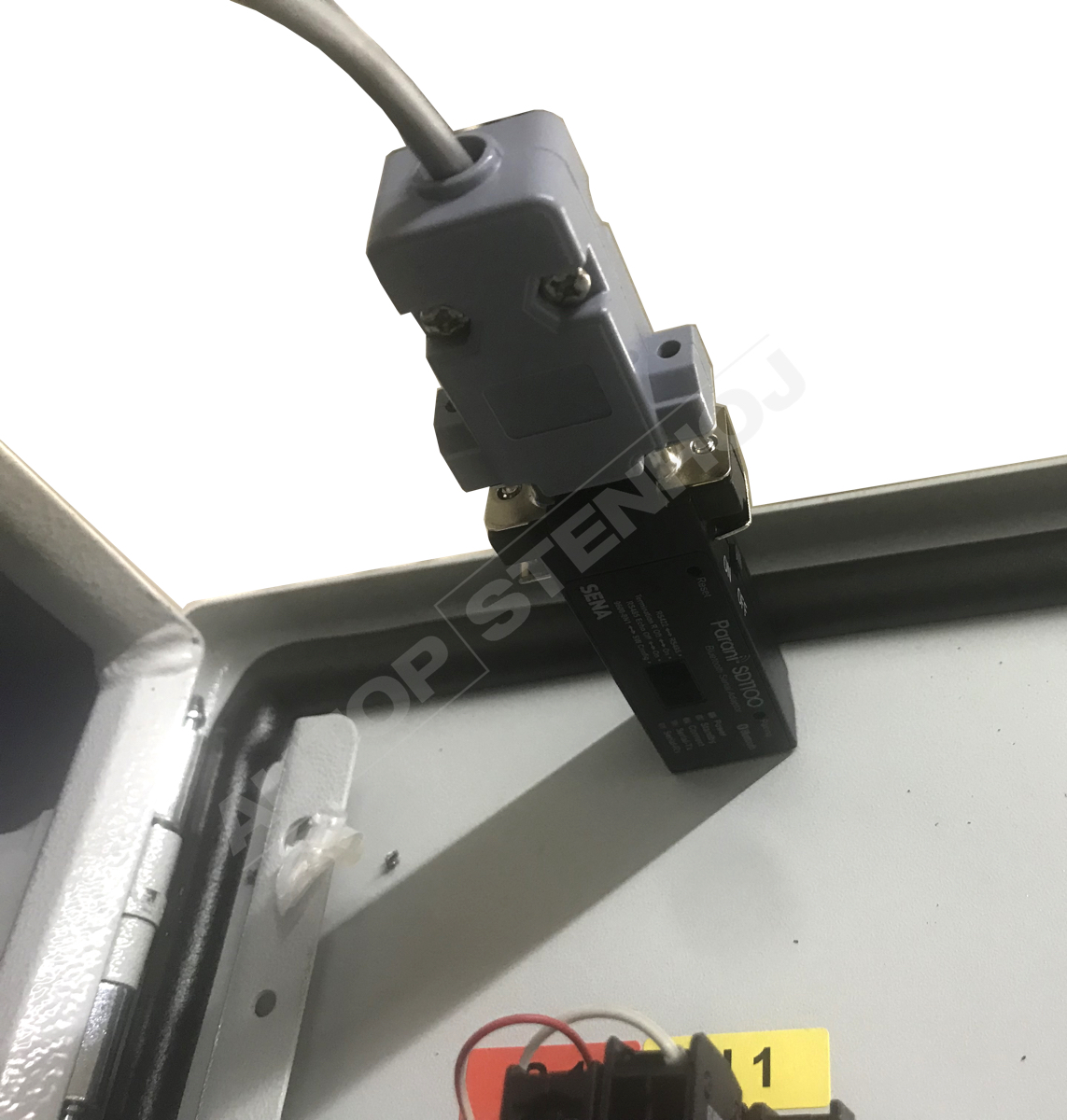

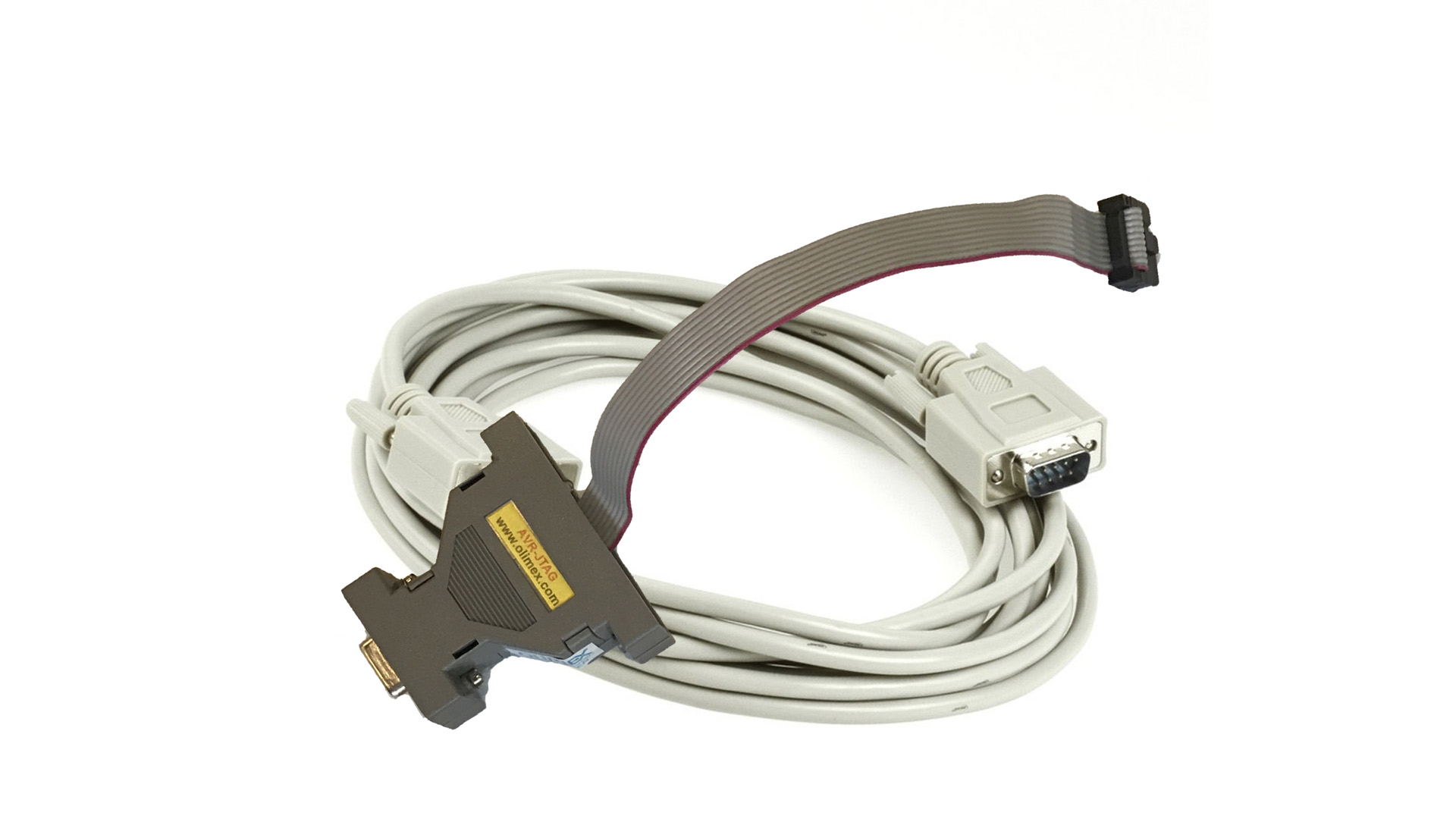

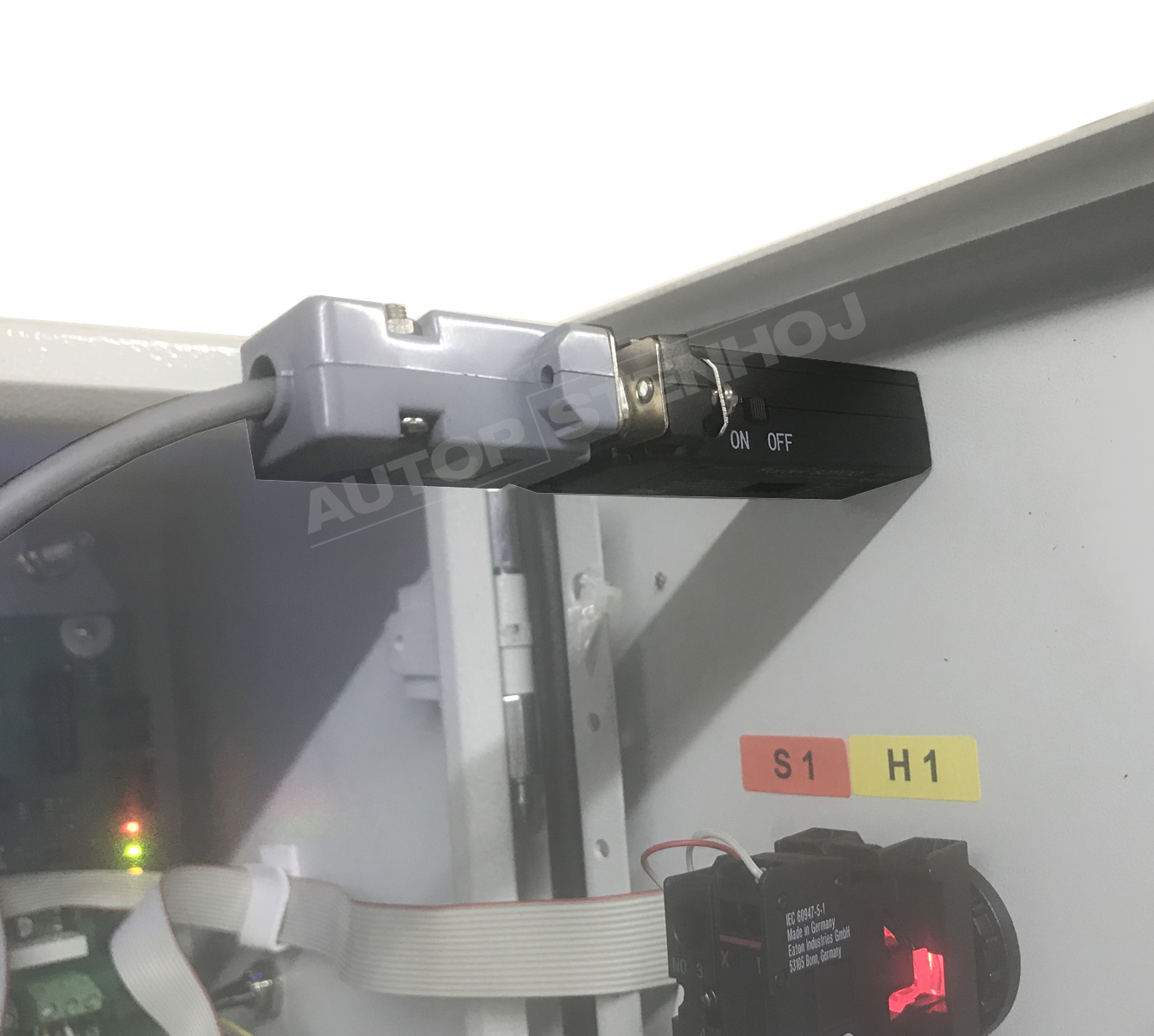

• PC-Anbindung & ASA Livestream

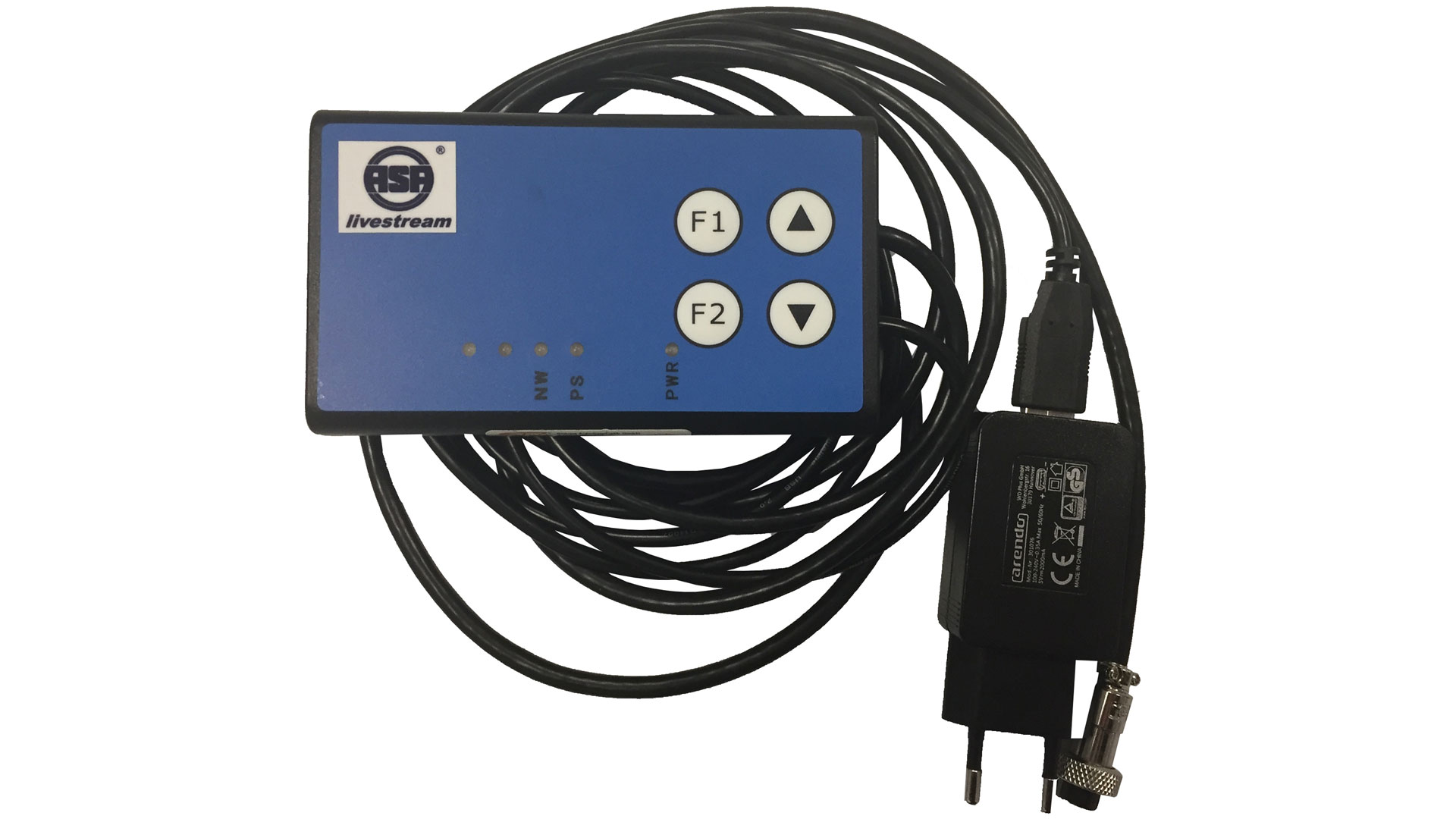

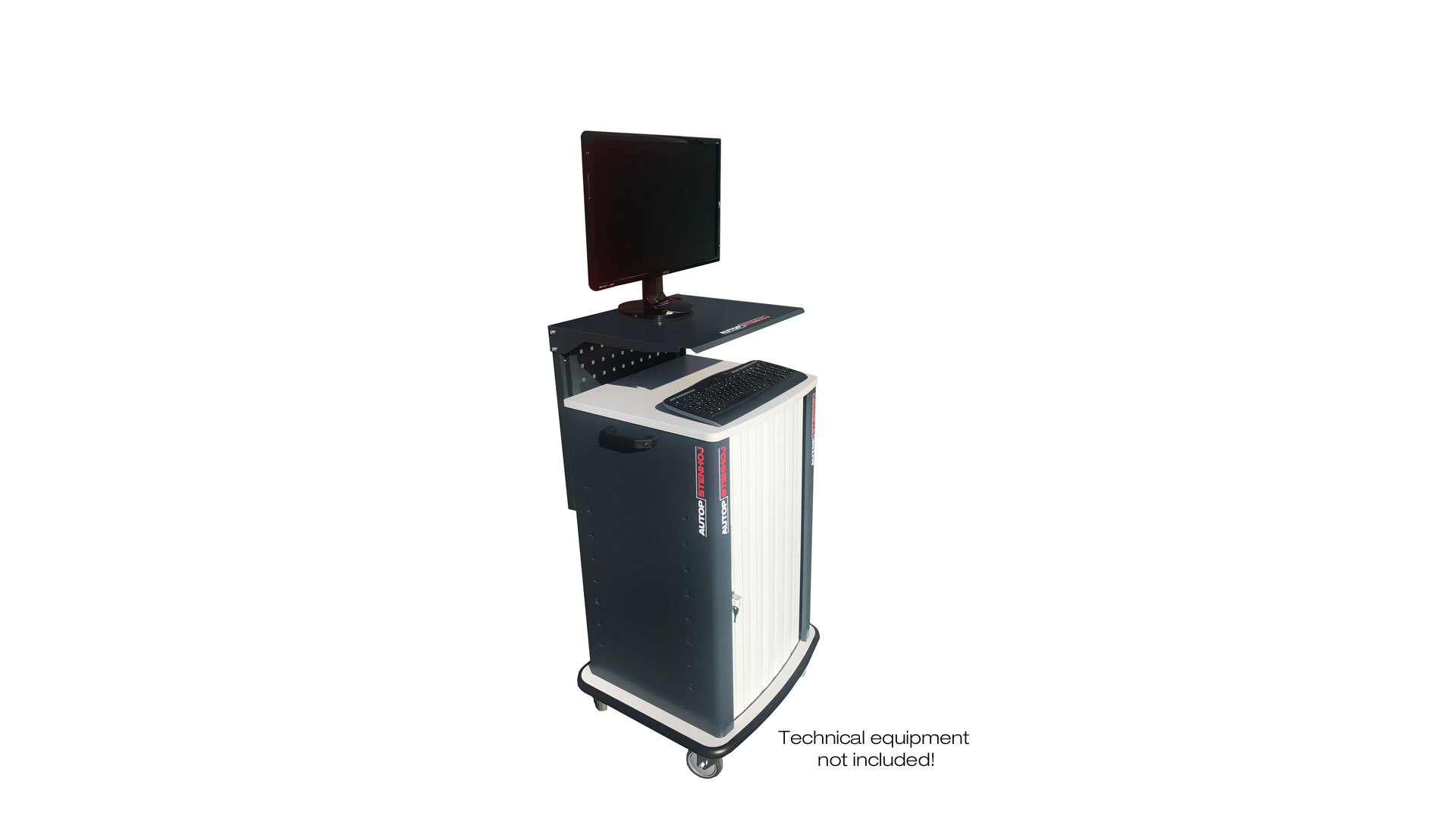

• Minirechner für ASA Livestream
• PC Software Display Basic, Display Testlane & Display Office

Skizzen

• 1990042
• 1980010
• 1990033

Prospekte

• Prospekt Testmaster RT 40/60
