Maestro 32

2-Säulen-Hebebühnen

Elektromechanische 2 Säulen Hebebühne, 3,2 t Tragkraft

Auch für das sichere Anheben von Elektrofahrzeugen geeignet

• Säulen asymmetrisch aufgestellt
• Sehr stabile, gekantete Säule
• Grundrahmenfrei
• Zwei Motoren
• Kaltgewalzte Spindel
• Mutternsatz aus spezieller Kunststofflegierung
• Hubwagen mit kombinierter Gleitstein- und Rollenlagerung
• Drucktastensteuerung mit Signalton
• Programmierbarer Endschalter
• Elektronische Gleichlaufüberwachung
• Vorne doppelt und hinten einfach teleskopierbare Arme
• Parallele Stellung der Tragarme möglich
• Innenliegende Schwenkarmarretierung
• Geringe Unterschwenkhöhe

Standardlackierung:

• Arme: rot RAL 3020 / Säulen: grau RAL 7016

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• F = Flexaufnahme
• CF = Combiflex Aufnahme
• CF-08 = Combiflex 08 Aufnahme
• DT/ST = zweifach telekospierbar kurz Arm/einfach teleskopierbar lang Arm

• Verschiedene Portalhöhen verfügbar, alternativ Unterflursatz
• LED-Beleuchtung
• Energieset
• Fundamentanker
• Zweite Bedieneinheit
• Umfangreiches Steckpilzprogramm je nach Fahrzeugtyp
• Sonderlackierung auf Anfrage

Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	3200 kg
Hubhöhe	1900 mm
Nutzhöhe	1995 - 2025 mm
Hub-/Senkzeit	~ 40 sec.
Anschlusswerte	3x230/400 V-50Hz - 25/16 A
Motor	2 x 2,8 kW

Skizzen

• Maestro 32 F ST/ST - T12165
• Maestro 32 CF-08 ST/ST - T12177
• Maestro 32 CF ST/ST - T12193
• Maestro 32 F BMW - DT/DT - T12217
• Maestro 32 F - DT/DT - T12216

Prospekte

• Prospekt Maestro 32
• Premium Hebetechnik für Elektrofahrzeuge

Maestro 35

2-Säulen-Hebebühnen

Elektromechanische 2 Säulen Hebebühne, 3,5 t Tragkraft

Auch für das sichere Anheben von Elektrofahrzeugen geeignet

• Säulen asymmetrisch aufgestellt
• Sehr stabile, gekantete Säule
• Grundrahmenfrei
• Zwei Motoren
• Kaltgewalzte Spindel
• Mutternsatz aus spezieller Kunststofflegierung
• Hubwagen mit kombinierter Gleitstein- und Rollenlagerung
• Drucktastensteuerung mit Signalton
• Programmierbarer Endschalter
• Elektronische Gleichlaufüberwachung
• Vorne doppelt und hinten einfach teleskopierbare Arme
• Parallele Stellung der Tragarme möglich
• Innenliegende Schwenkarmarretierung
• Geringe Unterschwenkhöhe

Standardlackierung:

• Arme: rot RAL 3020 / Säulen: grau RAL 7016

• Ausführung für 400/3/50 Elektrozuleitung
• F = Flexaufnahme
• CF = Combiflex Aufnahme
• CF-08 = Combiflex 08 Aufnahme
• DT/ST = Zweifach telekospierbar kurzer Arm / einfach teleskopierbar langer Arm

• Verschiedene Portalhöhen verfügbar, alternativ Unterflursatz
• LED-Beleuchtung
• Energieset
• Fundamentanker
• Zweite Bedieneinheit
• Umfangreiches Steckpilzprogramm je nach Fahrzeugtyp
• Sonderlackierung auf Anfrage

Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	3500 kg
Hubhöhe	1900 mm
Nutzhöhe	1995 - 2025 mm
Hub-/Senkzeit	~ 40 sec.
Anschlusswerte	3x400V-50Hz-25A
Motor	2 x 2.8 kW

Skizzen

• Maestro 35 F DT/ST - T12166
• Maestro 35 CF-08 DT/ST - T12208
• Maestro 35 CF DT/ST - T12218

Prospekte

• Prospekt Maestro 35
• Premium Hebetechnik für Elektrofahrzeuge

Maestro 2.65

2-Säulen-Hebebühnen

Elektromechanische 2 Säulen Hebebühne 6,5 t Tragkraft

• Säulen symmetrisch aufgestellt
• Sehr stabile, geschweißte Säule
• Grundrahmenfrei
• Zwei Motoren
• Kaltgewalzte Spindel
• Mutternsatz aus spezieller Kunststofflegierung
• Hubwagen: 6 Stück Führungsrollen mit schmierungsfreien Nadellagern
• Drucktastensteuerung mit Signalton
• Programmierbarer Endschalter
• Elektronische Gleichlaufüberwachung
• Vorne und hinten dreifach teleskopierbare Arme
• Rollenlagerung des ersten Auszugsarms
• Geringe Unterschwenkhöhe

Standardlackierung:

• Arme: rot RAL 3020 / Säulen: grau RAL 7016

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• F = Flexaufnahme

• Portalsatz, alternativ Unterflursatz
• LED-Beleuchtung
• Energieset
• Fundamentanker
• Zweite Bedieneinheit
• Radhalter
• Umfangreiches Steckpilzprogramm je nach Fahrzeugtyp
• Sonderlackierung auf Anfrage

Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	6500 kg
Hubhöhe	1900 mm
Nutzhöhe	2075 - 2132 mm
Hub-/Senkzeit	~ 35 sec.
Anschlusswerte	3x230/400 V-50Hz - 35/25A
Motor	2 x 4.0 kW

Skizzen

• Maestro 2.65 F TT/TT - T12516
• Maestro 2.65 F TT/TT - T12515

Prospekte

• Prospekt Maestro 2.65
• Premium Hebetechnik für Transporter & Co.

Major 4026

4-Säulen-Hebebühnen

Elektrohydraulische 4 Säulen Hebebühne, 4,0 t Tragkraft

• Integrierte Exzenterfangvorrichtung
• Rohrbruchsicherung
• Obstruktionssystem
• Pneumatisches Parksystem in höheneinstellbaren Klinken
• Hydraulikaggregat mit Unterölmotor und Steuerung an der Säule hinten links
• Drucktastensteuerung mit Signalton
• Hydraulikzylinder unter der linken Fahrbahn
• Hub- und Senkvorgang über Stahlseil- und Umlenkrollensystem
• Notabsenkvorrichtung

• Fahrbahnen, eine quer verstellbar auf stabilem Querträger (fußbodenaufliegend)

• Fahrbahnen vorbereitet für AUTOPSTENHOJ Achsheber

Standardlackierung:

• Fahrbahnen & Säulen: grau RAL 7016, Rampen: rot RAL 3020

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• S = glatte Fahrbahnen
• W = mit Aussparungen für Drehteller vorne und integrierten Schiebeplatten hinten
• G = verzinkte Fahrbahnen
• 42 = 4200 mm Fahrbahnen
• 47 = 4700 mm Fahrbahnen
• 51 = 5100 mm Fahrbahnen
• Auffahrrampen & - begrenzungen für fußbodenaufliegenden Einbau als auch für fußbodenbündigen Einbau verfügbar

Prüfbühnen:
Standardmäßig verstärkte Säulen und ein größerer Stahlseildurchmesser für die intensive Nutzung in Prüfzentren
Sie sind ausgestattet mit:
P = Gelenkspieltester (pneumatisch betrieben, für Quer- als auch Drehbewegungen, max. Achslast 3 to.) inkl. kabelloser Handlampe
Option:
D = zweites Hydraulikaggregat für schnellere Hubgeschwindigkeit, Bedienung an der Säule vorne links

MOT / ATL Prüfbühnen:
Weltweit anerkannte Prüfbühnen, die nach UK MOT und ATL ("automated test lane" VOSA) Anforderungen ausgelegt und konstruiert wurden
Standardmäßig versenkte Drehteller und zusätzliche Bedieneinheit an der Säule vorne rechts
ATL Prüfbühnen haben standardmäßig verstärkte Säulen, einen größeren Stahlseildurchmesser und den o.g. Gelenkspieltester (P)

• Fundamentanker
• Zweite Bedieneinheit
• LED-Beleuchtung
• Satz von zwei Stück Abdeckplatten
• Satz, 385 mm Verlängerung für Auffahrrampen
• Satz von zwei Fahrbahnverlänger (0,5 m)
• Sonderlackierung an Anfrage

Hebebühnentyp	4-Säulen-Hebebühnen
Anwendungsbereich	Achsvermessung, Direktannahme, Prüftechnik, Reparatur und Wartung
Lastaufnahme	Fahrbahnen
Tragfähigkeit, bis	4000 kg
Hubhöhe	1670 mm
Nutzhöhe	1810 mm
Hub-/Senkzeit	24 / 26 sec.
Aggregat	3.0 kW
Anschlusswerte	3x230/400V-50 Hz - 25/16 A

Skizzen

• Major 4026-51S, 4 T Surface-mounted - T11977
• Major 4026-47WG, 4 T Recessed - T11649
• Major 4026-47W, 4 T Surface-mounted - T11418
• Major 4026-47S/SG, 4 T Recessed - T11394
• Major 4026-47S/SG, 4 T Surface-mounted - T11390
• Major 4026-42S/SG, 4 T Recessed - T11581
• Major 4026-42S/SG, 4 T Surface-mounted - T11541

Prospekte

• Prospekt Major 4026

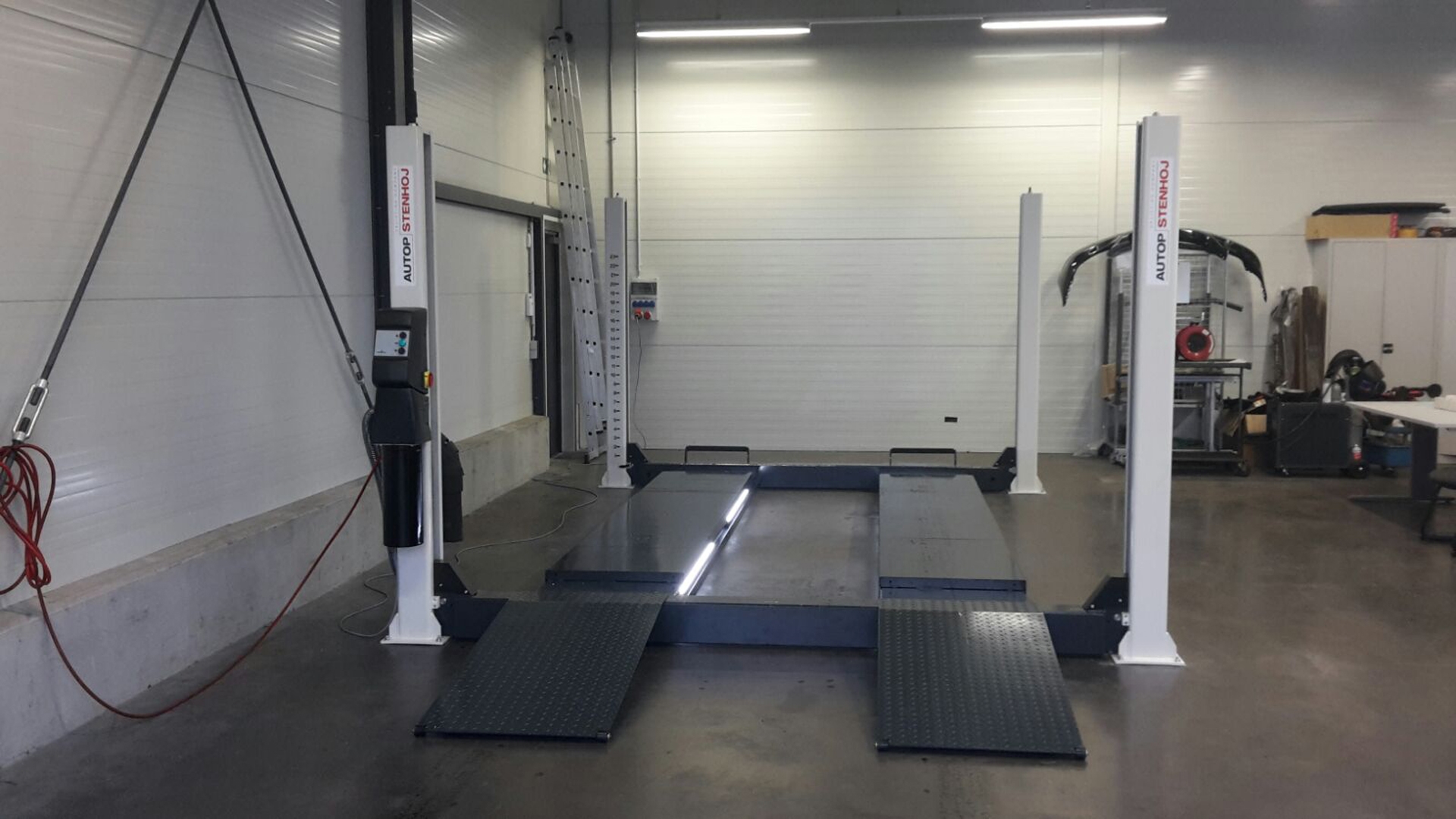

Major 4030

4-Säulen-Hebebühnen

Elektrohydraulische 4 Säulen Hebebühne, 4,0 t Tragkraft

• Integrierte Exzenterfangvorrichtung
• Rohrbruchsicherung
• Obstruktionssystem
• Pneumatisches Parksystem in höheneinstellbaren Klinken
• Hydraulikaggregat mit Unterölmotor und Steuerung an der Säule hinten links
• Drucktastensteuerung mit Signalton
• Hydraulikzylinder unter der linken Fahrbahn
• Hub- und Senkvorgang über Stahlseil- und Umlenkrollensystem
• Notabsenkvorrichtung

• Fahrbahnen, eine quer verstellbar auf stabilem Querträger (fußbodenaufliegend)

• Fahrbahnen vorbereitet für AUTOPSTENHOJ Achsheber

Standardlackierung:
Fahrbahnen & Säulen: grau RAL 7016, Rampen: rot RAL 3020

Ausführungen für verschiedene Elektrozuleitungen verfügbar

• S = glatte Fahrbahnen
• WL = mit Aussparungen für Drehteller vorne und integrierten Schiebeplatten hinten, dazwischen verdeckelt um eine Ebene zu erhalten
• G = verzinkte Fahrbahnen
• 47 = 4700 mm Fahrbahnen
• 51 = 5100 mm Fahrbahnen
• Auffahrrampen & - begrenzungen für fußbodenaufliegenden Einbau als auch für fußbodenbündigen Einbau verfügbar

Prüfbühnen:
Standardmäßig verstärkte Säulen und ein größerer Stahlseildurchmesser für die intensive Nutzung in Prüfzentren
Sie sind ausgestattet mit:
P = Gelenkspieltester (pneumatisch betrieben, für Quer- als auch Drehbewegungen, max. Achslast 3 to.) inkl. kabelloser Handlampe
Option:
D = zweites Hydraulikaggregat für schnellere Hubgeschwindigkeit, Bedienung an der Säule vorne links

MOT / ATL Prüfbühnen:
Weltweit anerkannte Prüfbühnen, die nach UK MOT und ATL ("automated test lane" VOSA) Anforderungen ausgelegt und konstruiert wurden
Standardmäßig versenkte Drehteller und zusätzliche Bedieneinheit an der Säule vorne rechts
ATL Prüfbühnen haben standardmäßig verstärkte Säulen, einen größeren Stahlseildurchmesser und den o.g. Gelenkspieltester (P)

• Fundamentanker
• Zweite Bedieneinheit
• LED-Beleuchtung
• Satz von zwei Stück Abdeckplatten
• Satz, 385 mm Verlängerung für Auffahrrampen
• Satz von zwei Fahrbahnverlänger (0,5 m)

Sonderlackierung an Anfrage

Hebebühnentyp	4-Säulen-Hebebühnen
Anwendungsbereich	Achsvermessung, Direktannahme, Prüftechnik, Reparatur und Wartung
Lastaufnahme	Fahrbahnen
Tragfähigkeit, bis	4000 kg
Hubhöhe	1670 mm
Nutzhöhe	1830 mm
Hub-/Senkzeit	24 / 26 sec.
Aggregat	3.0 kW
Anschlusswerte	3x230/400V-50 Hz - 25/16 A

Skizzen

• Major 4030-51S/SG, 4 T Recessed - T11288
• Major 4030-51S/SG, 4 T Surface-mounted - T11290
• Major 4030-47WL/WLG, 4 T Recessed - T11583
• Major 4030-47WL/WLG, 4 T Surface-mounted - T11327
• Major 4030-47W/WG, 4 T Recessed - T11582
• Major 4030-47W/WG, 4 T Surface-mounted - T11326
• Major 4030-47S/SG, 4 T Recessed - T11288
• Major 4030-47S/SG, 4 T Surface-mounted - T11290
• Major 4030-51W, 4 T Surface-mounted - T11325
• Major 4030-51W, 4 T Recessed - T11586
• Major 4030-51WL, 4 T Surface-mounted - T11328
• Major 4030-51WL, 4 T Recessed - T11584

Prospekte

• Prospekt Major 4030
