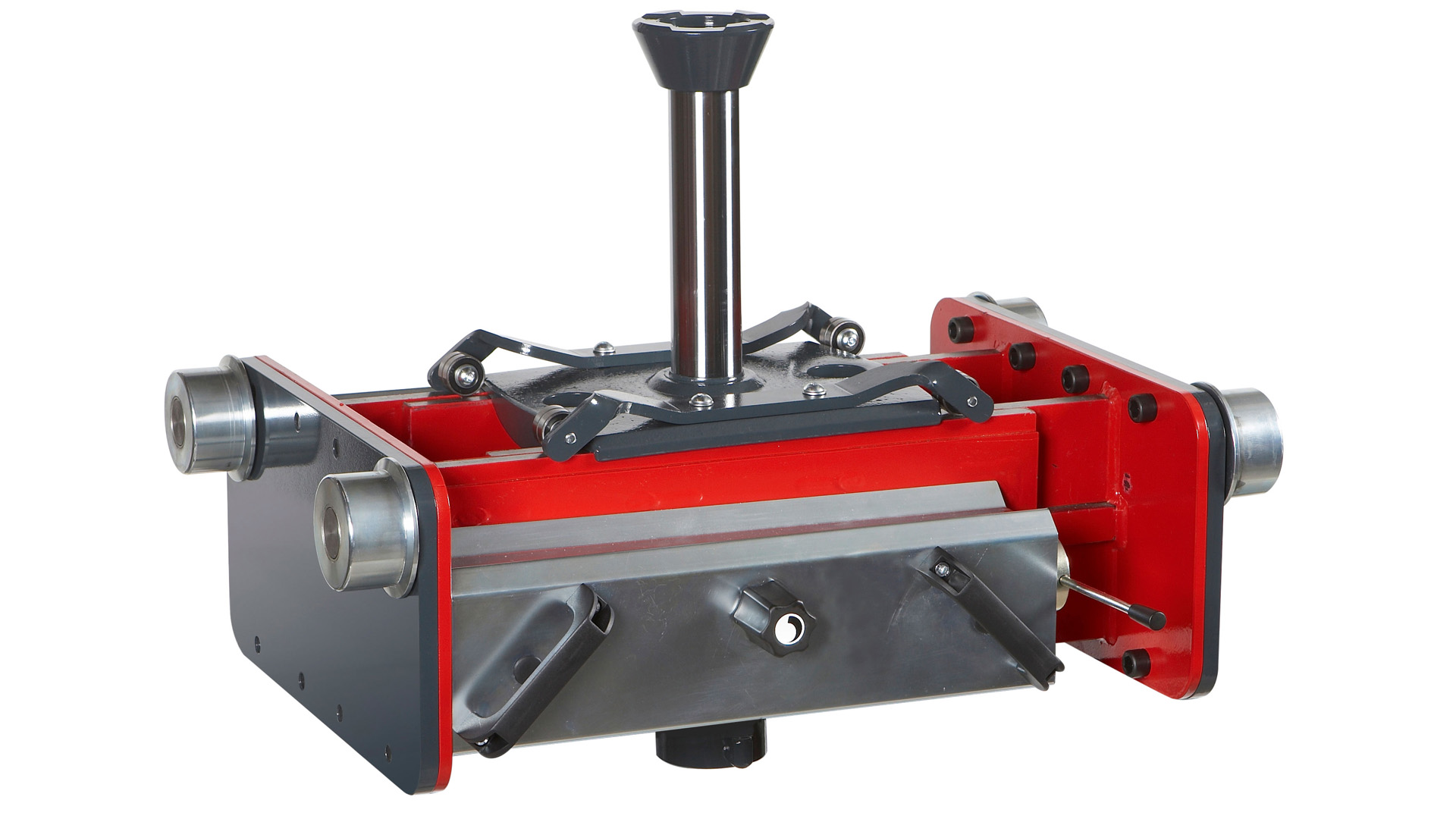

Micro 60-140

Lufthydraulische Achsheber mit 1 oder 2 Zylindern, mit 6, 10, 12 & 14 t Tragfähigkeit

• Quer verschiebbare Aufnahmezylinder
• Schnelle und präzise Lufthydraulik mit Eilgang
• Bedienungspanel in ergonomisch korrekter Arbeitshöhe
• Totmannsteuerung
• Druckbegrenzungsventil

Standard Farbe:
rot RAL 3020 / grau RAL 7016

• 1 oder 2 Aufnahmezylinder
• mit verstellbarer Brücke: 590-890 mm oder 850-1150 mm
• 1-Zylinder mit 1 x 100 mm Verlängerung
• 2-Zylinder mit 2 x 100 mm Verlängerung

• Luftzuführungssatz
• Traversen
• Aufnahmebrücken

Sonderfarben auf Anfrage

Hubhöhe	200 mm
Antriebsart	lufthydraulisch
Druck min. / max.	8-12 bar

Skizzen

• Micro 60 LH (K) - T11469
• Micro 60 LH (L) - T11470
• Micro 60/100/120/140 LH (K) - 2 cylinder - T11471
• Micro 60/100/120/140 LH (L) -2 cylinder - T11472
• Micro 100/120/140 LH (K) - 1 cylinder - T11473
• Micro 100/120/140 LH (L) - 1 cylinder - T11474

Prospekte

• Prospekt Micro 60, 100, 120 & 140

Maxi 100

Elektro-hydraulische 4 Säulen Hebebühne mit 10 t Tragfähigkeit

• Reibungsbremsensytem
• Pneumatisches Parksystem in einstellbarer Lochleiste
• Hydraulikaggregat mit Unterölmotor
• Hydraulikaggregat und Steuerung an der Säule links vorne
• Drucktastensteuerung mit Signalton
• Eine Fahrbahn verschiebbar

Standard Farben:
Fahrbahnen & Säulen: grau RAL 7016, Rampen: rot RAL 3020

• Verfügbar für unterschiedliche Anschlusswerte
• 4600 mm ebene Fahrbahnen
• 7000 mm ebene Fahrbahnen
• 1100 mm oder 1600 mm Auffahrrampen
• Auffahrrampen und -begrenzungen für fußbodenaufliegenden Einbau; alternativ Überfahrrampen für fußbodenbündigen Einbau

• Satz Spreizdübel
• Beleuchtungssatz
• Achsheber
• 3. Fahrbahn

Sonderfarben auf Anfrage

Tragfähigkeit, bis	10000 kg
Hubhöhe	1435 mm
Nutzhöhe	1700 mm
Hub-/Senkzeit	45 sec.
Aggregat	3.0 kW
Anschlusswerte	3x230/400V-50 Hz - 25/16 A
Antriebsart	hydraulisch
Druck min. / max.	7/10 bar

Skizzen

• Maxi 100 - T11591
• Maxi 100 / recessed - T12222
• Maxi 100 - T11590
• Maxi 100 - T11573
• Maxi 100 / recessed - T12131
• Maxi 100 / recessed, drive-through
  T12342

Prospekte

• Prospekt Maxi 100

Macro

Lufthydraulische Grubenheber mit 1 oder 2 Zylindern, mit 10, 15 & 20 t Tragfähigkeit

• Quer verschiebbare Aufnahmezylinder
• Schnelle und präzise Lufthydraulik mit Eilgang
• Bedienungspanel in ergonomisch korrekter Arbeitshöhe
• Totmannsteuerung
• Druckbegrenzungsventil

Standard Farbe:
rot RAL 3020 / grau RAL 7016

• 1 oder 2 Aufnahmezylinder mit verstellbarer Brücke: 590-890 mm oder 850-1150 mm
• 1-Zylinder mit 1 x 100 mm Verlängerung
• 2-Zylinder mit 2 x 100 mm Verlängerung

• Aufnahmebrücken
• 13, 15 & 20 t Traversen
• 100 & 200 mm Verlängerungen

Sonderfarben auf Anfrage

Tragfähigkeit, bis	20000 kg
Unterschwenkhöhe	1020/525 mm
Nutzhöhe	1 Zylinder: 800 / 2 Zylinder: 420 mm
Antriebsart	air hydraulic
Druck min. / max.	8-12 bar

Skizzen

• Macro - T81727/8/9

Prospekte

• Prospekt Macro 100, 150 & 200

RC 82

Anschlusswerte	230/400 V/50 Hz 14 A
Nutzbarer Korb Ø	790 mm
Nutzbare Höhe	500 mm
Beladehöhe	930 mm
Zul. Korbbelastung	300 kg
Flüssigkeitsvolumen	150 l
Pumpenförderleistung	200 l/min
Spritzdruck	3 bar
Pumpenmotor	1,5 kw
Heizleistung	6 kw
Drehkorbantrieb	Wasserstrahl
Höhe	1200 mm
Gesamtbreite	1300 mm
Gesamt-Tiefe	1300 mm
Gesamt-Gewicht	220 kg

RC 122

Nutzbarer Korb Ø	1190 mm
Nutzbare Höhe	500 mm
Beladehöhe	830 mm
Zul. Korbbelastung	500 kg
Flüssigkeitsvolumen	370 l
Pumpenförderleistung	280 l/min
Spritzdruck	5 bar
Pumpenmotor	230/400 V/50 Hz 24 A
Heizleistung	9+6 kW
Drehkorbantrieb	E-Motor 0.09 kW
Höhe	1300 mm
Gesamtbreite	1650 mm
Gesamt-Tiefe	1500 mm
Gesamt-Gewicht	~ 350 kg
