Radgreifer

Art.-Nr. 16034: 1000 kg Tragkraft
Art.-Nr. 14105: 1500 kg Tragkraft



Wir greifen von der Seite an und nicht von unten!

Unsere Radgreifer-Aufnahmen gewähren uneingeschränkten Zugang zum Fahrzeugunterboden und sind somit auch perfekt für Elektrofahrzeuge (Akkuzugänglichkeit) geeignet. Wenn der Arbeitsplatz nicht gewechselt werden soll, ist der Radgreifer ideal. Er kann innerhalb kürzester Zeit gegen die vorhandenen Steckpilze ausgetauscht und in die Schwenkarme eingesteckt werden.

Das Anheben des Fahrzeugs erfolgt schnell und einfach, da die Radgreifer leicht positioniert werden können.
Durch die standardmäßig angebrachten Gummischoner wird die Felge vor Verkratzen geschützt.

Der Radgreifer mit 1000 kg Tragfähigkeit (exzentrisch) ist geeignet für fast alle aktuellen Modelle.

Durch die exzentrische Anlenkung verlängert sich der maximal aufnehmbare Radstand um 300 mm.

Der Radgreifer mit 1500 kg Tragfähigkeit (zentrisch) kommt bei höheren Tonnagen ab 5,0 t zum Einsatz.

Die AUTOPSTENHOJ Radgreifer dürfen ausschließlich bei kompatiblen AUTOPSTENHOJ Produkten eingesetzt werden.



Radgreifer (1000 kg)
Art.-Nr. 16034 I 1 Satz = 4 Stück

• Abstand der Greifarme: 488mm
• Raddurchmesser: ab Ø600mm
• Raddurchmesser < Ø600mm mit Reduzierstück ebenfalls möglich
• Exzentrische Aufnahme

Erweiterung des Aufnahmebereichs um 150 mm je Schwenkarm

Radgreifer (1500 kg)
Art.-Nr. 14105 I 1 Satz = 4 Stück

• Abstand der Greifarme: 488mm
• Raddurchmesser: ab Ø600mm
• Raddurchmesser < Ø600mm mit Reduzierstück ebenfalls möglich
• Zentrische Aufnahme



Reduzierstück (1000 kg)
Art.-Nr. 14104 I 1 Satz = 4 Stück
für Raddurchmesser < Ø600mm

Bei Verwendung des Reduzierstückes reduziert sich die maximale Tragfähigkeit auf 1000 kg je Radgreifer

Skizzen

• Radgreifer Art.- Nr. 16034
• Radgreifer Art.-Nr. 14105

Prospekte

• Prospekt Radgreifer, Steckpilze, E-Adapter

Energieampel

Energieversorgung direkt am Arbeitsplatz

Jede Menge Anschlüsse für hindernisfreies Arbeiten in der Werkstatt!

Unsere Energieampeln für die direkte Energieversorgung am Arbeitsplatz sorgen für ein hindernisfreies Arbeiten in Ihrer Werkstatt.
Sie ist komplett anschlussfertig vorverdrahtet, d. h. es kann direkt losgehen! Kopfstück und Bügel verfügen übereinen doppelten Luftanschluss und natürlich ist die Energieampel mit einem Schutzbügel versehen.
Die Energieampel hängt an einem mitgelieferten Luftzylinder, der 600 mm höhenverstellbar ist. Mit einem Handgriff können Sie die Energieampel auf Arbeitshöhe senken und bequem nutzen. Die Energieampel verbleibt aufArbeitshöhe, ohne dass Sie sie festhalten müssen, d.h. Sie haben beide Hände frei. Nach Nutzung können Sie die
Energieampel schnell und einfach wieder hochfahren und sie befindet sich wieder oberhalb Ihres Arbeitsbereiches.
Optional kann die Energieampel um eine Halteschale für Batterieladergeräte erweitert werden, die in Höhe und Breite einstellbar ist und somit geeignet für eine Vielfalt verschiedener Batterieladegeräte.

Energieampel Standard

• Sicherungskomponenten inkl. Fi-Schutzschalter, Absicherung unter transparenter Betätigungsklappe
• Variante mit maximalen Anschlüssen, nicht geeignet für den Anbau einer AUTOPSTENHOJ Unterflur-Steuerung
• Konform mit Schaltanlagennorm DIN EN 61439
• IP44 spritzwassergeschützt
• Schrank RAL 9002 I Bügel RAL 7016
• Pneumatischer Hub: 600 mm
• 3 x 230 V
• 1 x 230 V I 1 x 400V/3ph/16A
• LAN Anschluss



Energieampel Plus

• Sicherungskomponenten inkl. Fi-Schutzschalter, Absicherung unter
• transparenter Betätigungsklappe
• Variante, vorbereitet auf den Anbau einer AUTOPSTENHOJ Unterflur-
• Steuerung
• Konform mit Schaltanlagennorm DIN EN 61439
• IP44 spritzwassergeschützt
• Schrank RAL 9002 I Bügel RAL 7016
• Pneumatischer Hub: 600 mm
• 2 x 230 V I 1 x 400V/3ph/16A
• Rückseite vorbereitet für SPS-Steuerung

Universal-Halterung, geeignet für verschiedene Marken/Abmessungen von Batterieladegeräten

Verstellbereich der Ladeschale:
Höhe: 100 - 160 mm
Breite: 270 - 400 mm

Prospekte

• Prospekt Energieampel

E-Adapter & Multi-Steckpilz

Intelligente Lösungen für das sichere Heben von E-Fahrzeugen

Für Stromer haben wir uns etwas Besonderes einfallen lassen!

Der Zugang zu den Aufnahmepunkten von modernen Fahrzeugen wird immer anspruchsvoller, besonders im Bereich der E-Fahrzeuge.
Mit unseren E-Adaptern bieten wir eine einfache und sichere Lösung, die in vielen Fällen auch für Ihre bestehende AUTOPSTENHOJ Hebebühne verwendet werden kann.
Durch die schlanke und niedrige Bauweise ist die Zugänglichkeit zu den Aufnahmepunkten sowie zur Batterie gewährleistet. Mit unseren E-Adaptern steht dem Batteriewechsel nichts mehr entgegen.
Die Unterschwenkhöhe bleibt trotz E-Adapter gewohnt niedrig.

Einfaches und unkompliziertes Umrüsten auf andere Adapter oder Radgreifer ist mit wenigen Handgriffen erledigt.
Die E-Adapter kommen mit starken 1000 kg Tragfähigkeit je Adapter daher.

Die Kombination aus Multi-Adapter und E-Adapter ist die ideale Lösung für das sichere Anheben von Elektrofahrzeugen.

E-Adapter für Ø 50 mm Schwenkarmaufnahme
Art.-Nr. 16046 I 1 Satz = 4 Stück

• auf 5 Positionen einstellbar
• kann auch als reine Armverlängerung um 100 mm genutzt werden
• Verriegelung über Handhebel für optimale Sicherheit
• formschlüssig optimiert für schwer zugängliche Aufnahmepunkte
• einfach und schnell austauschbar gegen Radgreifer oder andere Adapter
• unverändert niedrige Unterschwenkhöhe
• Tragfähigkeit: 1000 kg

E-Adapter für Ø 40 mm Schwenkarmaufnahme
Art.-Nr. 16047 I 1 Satz = 4 Stück

• inkl. Reduzier-Adapter von Ø50 mm auf Ø40 mm
• 45°abgewinkelt für optimale Zugänglichkeit
• formschlüssig optimiert für schwer zugängliche Aufnahmepunkte
• einfach und schnell austauschbar gegen Radgreifer oder andere Adapter
• unverändert niedrige Unterschwenkhöhe
• Tragfähigkeit: 1000 kg

Multi-Steckpilz - Art.-Nr. 16051 (1 Stück)
Tragfähigkeit pro Multi-Steckpilz: 1000 kg

Einsätze für Multi-Steckpilze sind separat zu bestellen:

• Art.-Nr. 16053 - Nut-Adapter
• Art.-Nr. 16054 - Dorn-Adapter

• Art.-Nr. 16010 - Aufnahmeerhöhung 50 mm
• Art.-Nr. 16011 - Aufnahmeerhöhung 100 mm

Skizzen

• E-Adapter
  Item No. 16046
  for Ø 50 mm swivel arm pick-up
• E-Adapter
  Item No. 16047
  for Ø 40 mm swivel arm pick-up

Prospekte

• Prospekt Radgreifer, Steckpilze, E-Adapter

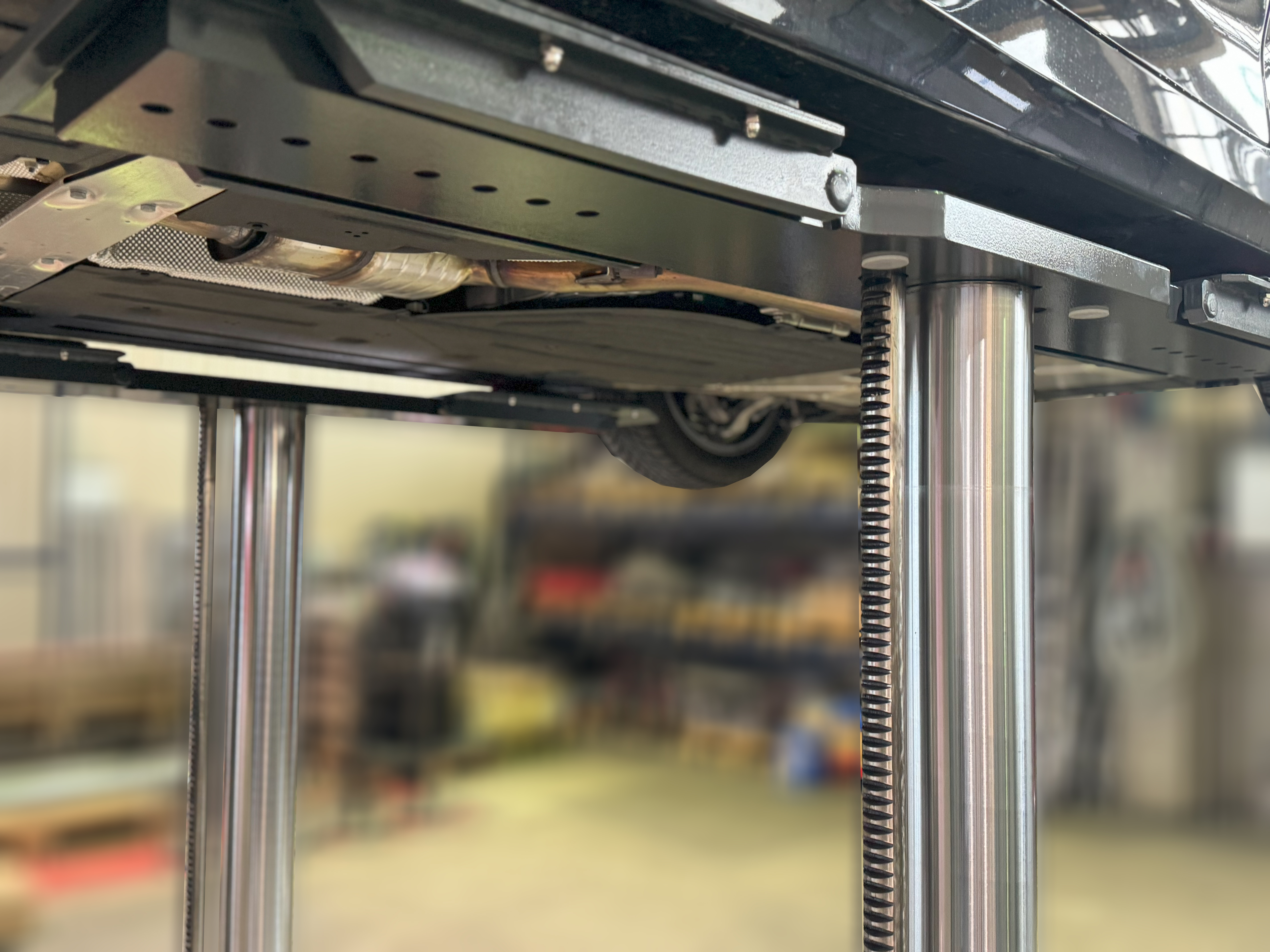

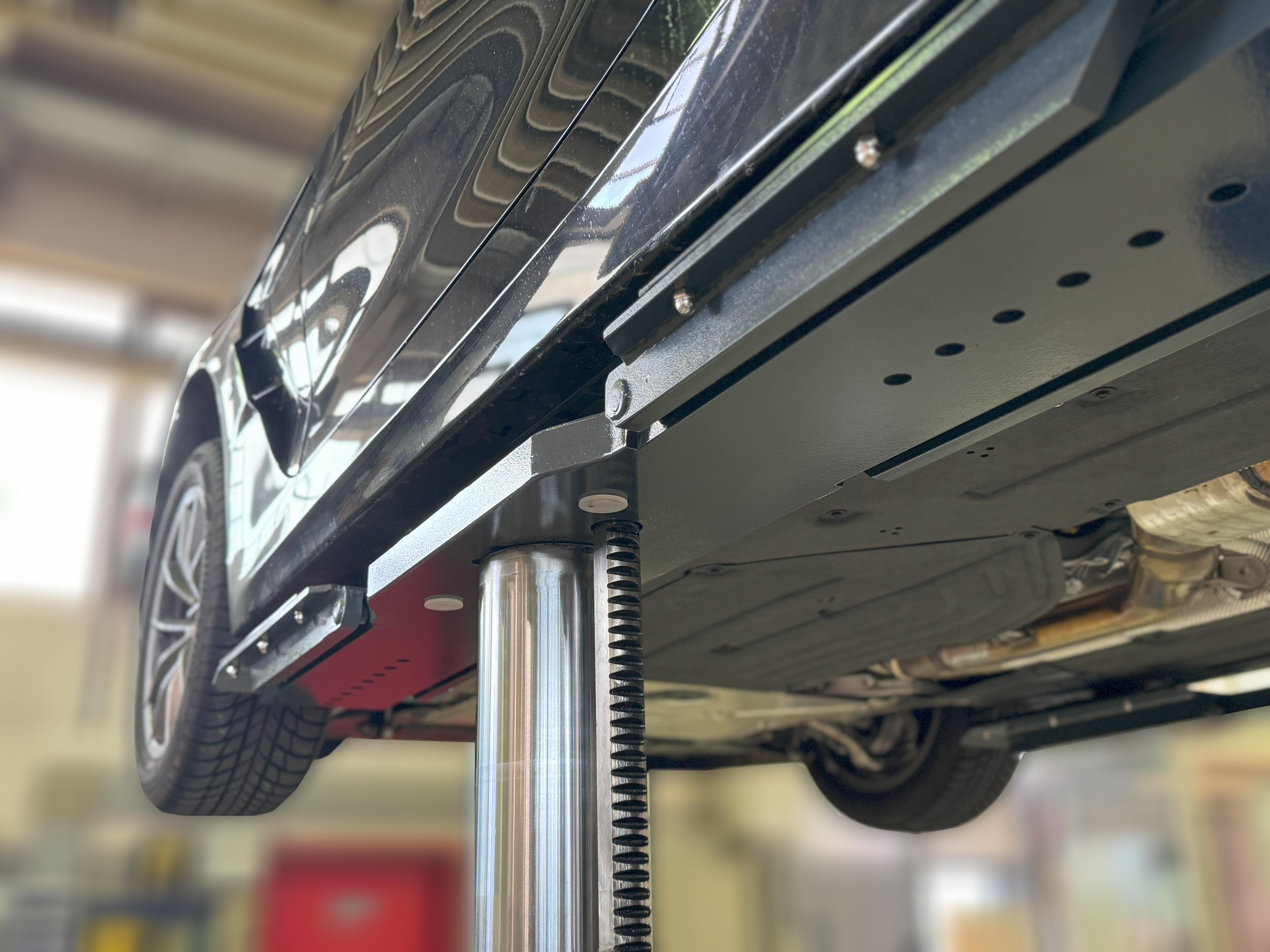

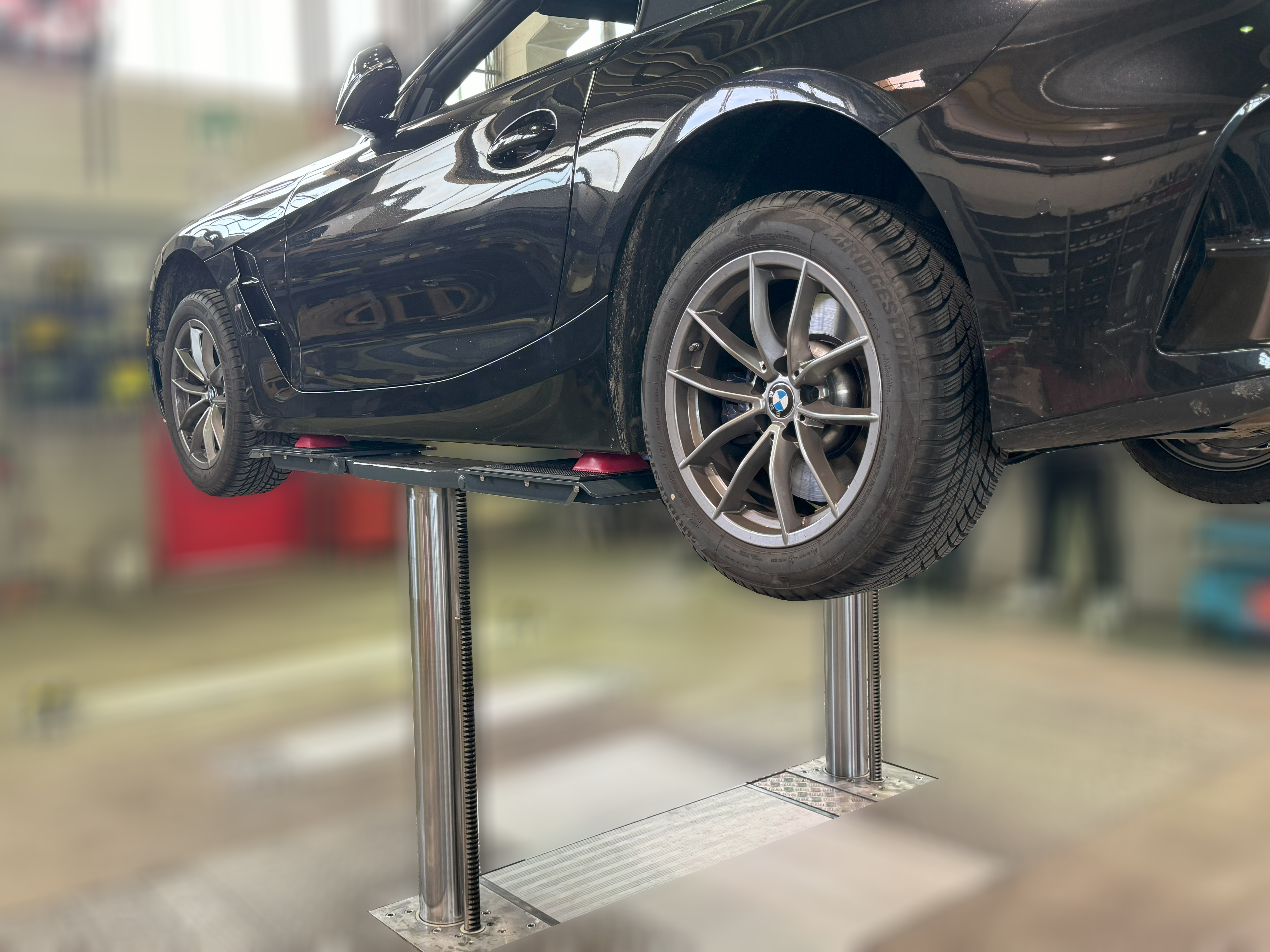

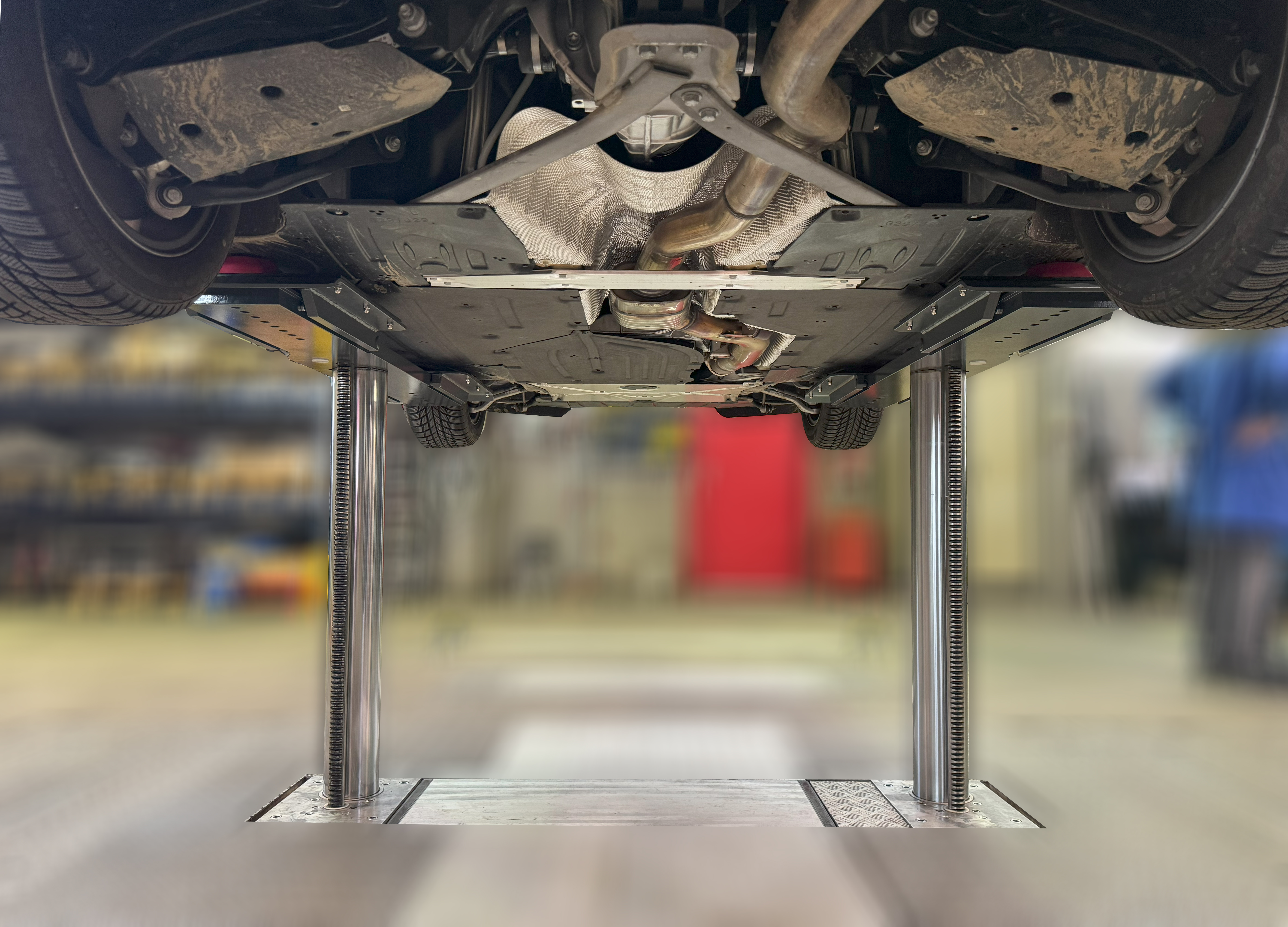

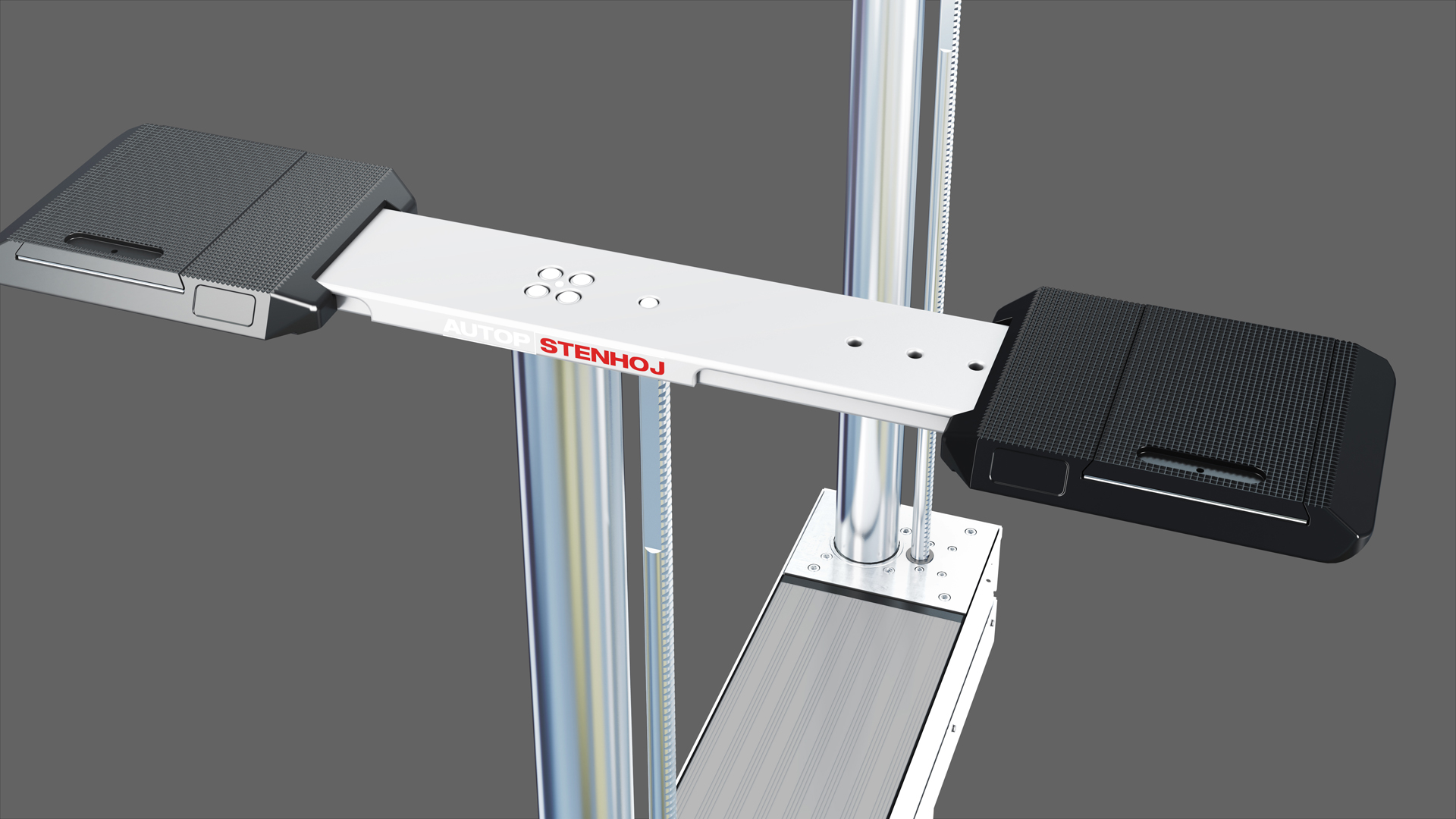

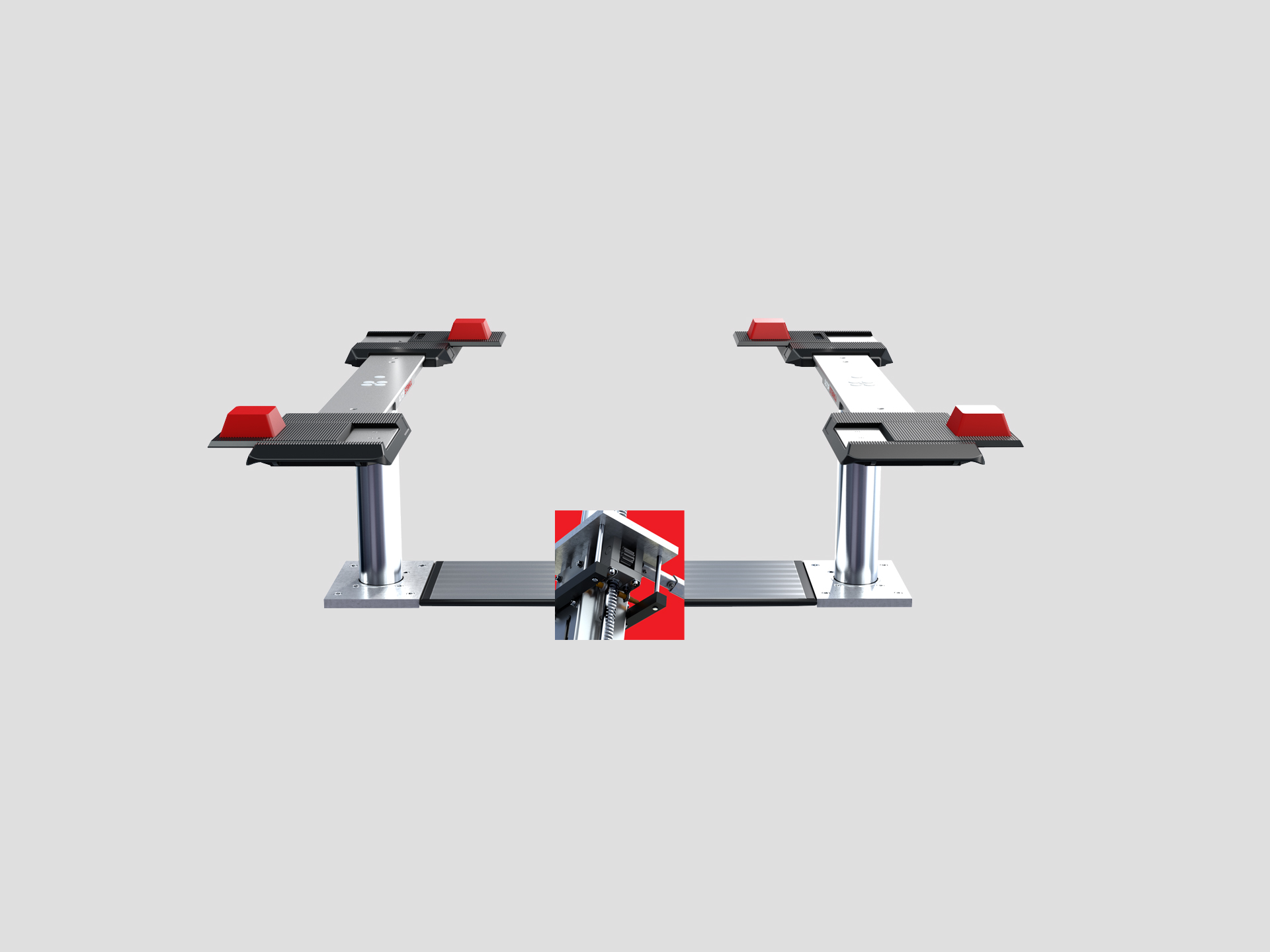

Masterlift 2.35 NxT TR Pv

2-Stempel-Hebebühnen

Elektrohydraulische 2-Stempel-Hebebühne 3,5 t mit Flachträgerlastaufnahme

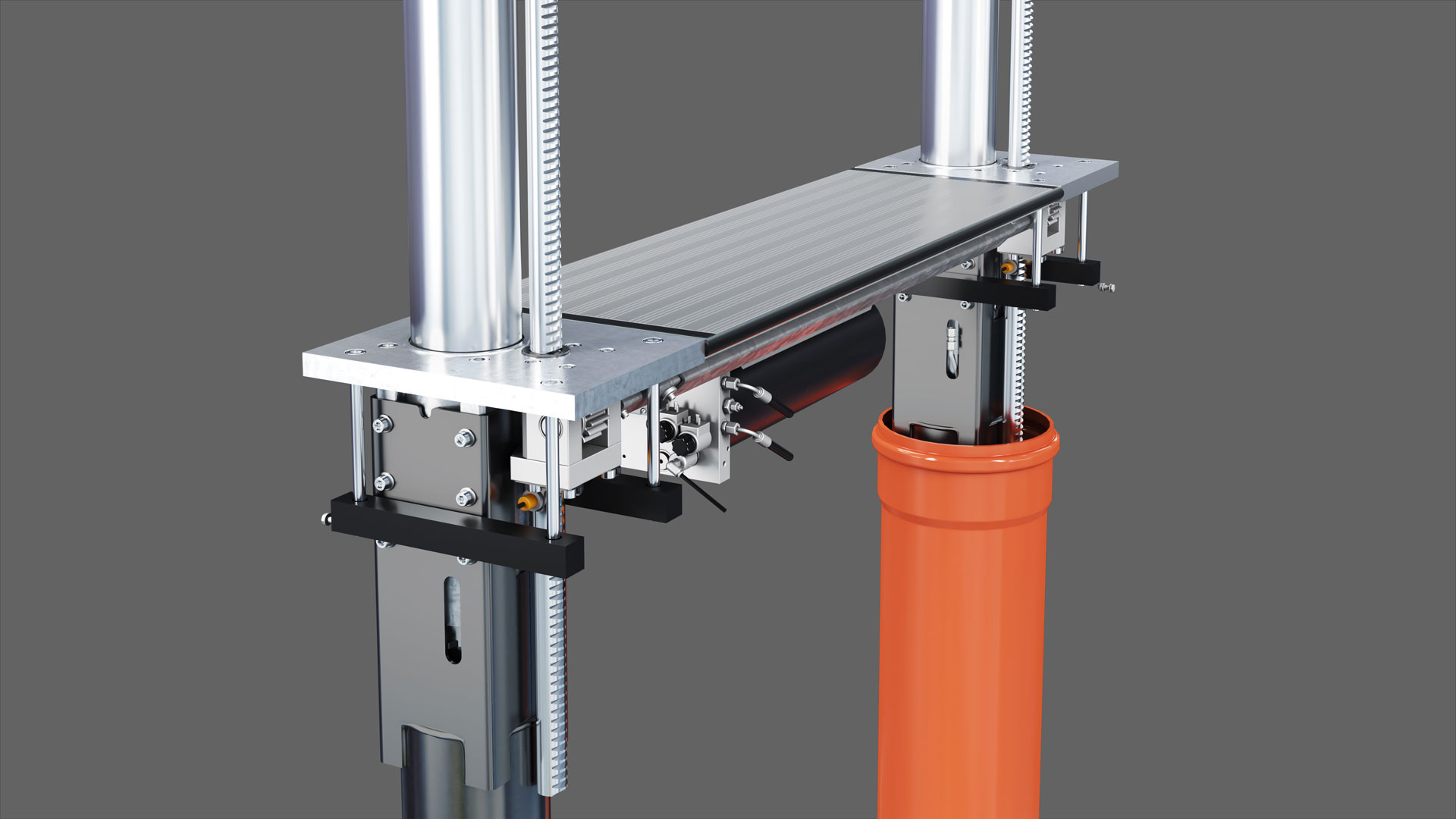

Zahnstangen-Lösung

Standardlackierung:

• Pv Premium: spritzverzinkt und lackiert in RAL 9006

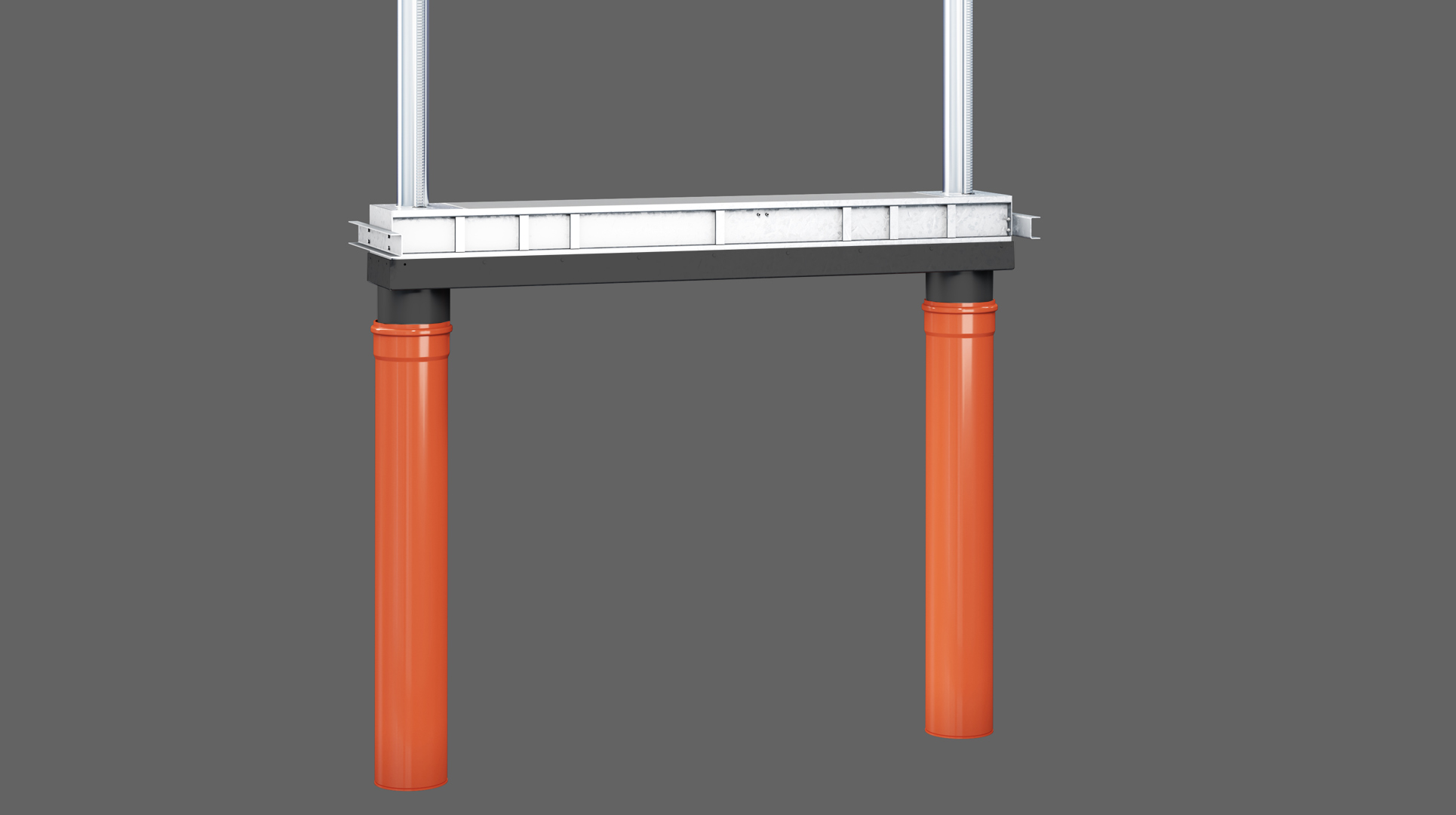

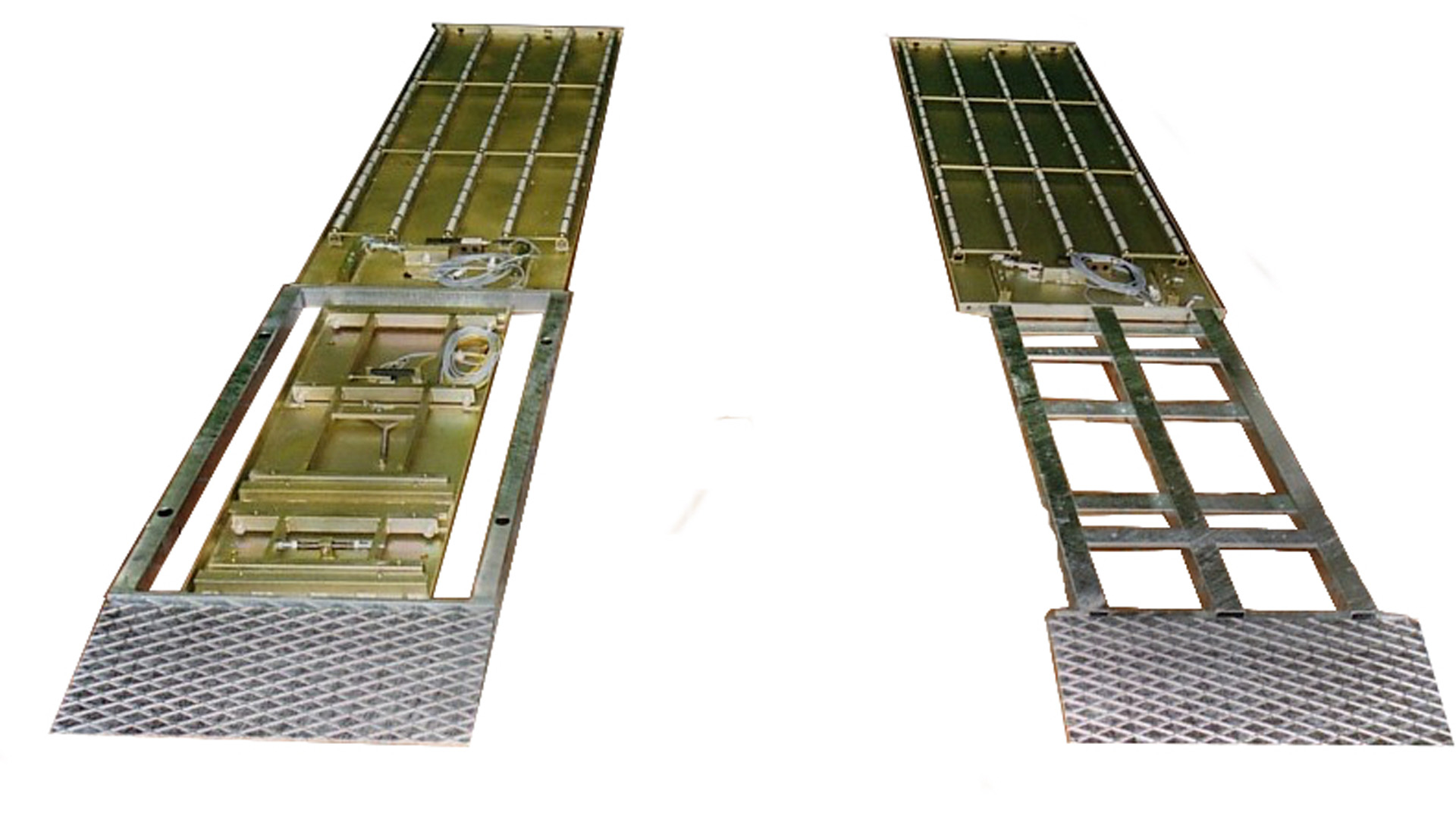

Tragrahmen:

• Standard: komplett feuerverzinkt
• inkl. grundiertem Rohranschlussrahmen für KG-Rohre

Standard:

• Grundsätzlich selbsttragende Ausführung



Einbauvarianten:

• Fußbodenaufliegender Einbau
• Fußbodenbündiger Einbau
• Deckeneinbau

• Verschiedene Flachträgervarianten
• Gummiaufnahmen in unterschiedlichen Höhen

Hebebühnentyp	2-Stempel-Hebebühnen
Anwendungsbereich	Direktannahme, Prüftechnik, Reparatur und Wartung
Lastaufnahme	Flachträgerlastaufnahme
Tragfähigkeit, bis	3500 kg
Hubhöhe	2006 mm
Nutzhöhe	2071 mm + Gummiauflagen
Zylinderdurchmesser (hv)	2 x 140 mm
Kolbenabstand	1550 mm
Hub-/Senkzeit	~ 30 sec.
Fundamenttiefe	800 mm
Aggregat	3 kW
Hydraulikölmenge	10 l
Anschlusswerte	230/400 V / 50 Hz / 16 A

Skizzen

• Masterlift 2.35 NxT TR Pv
• Masterlift 2.35 NxT TR Pv Premium

Prospekte

• Prospekt Masterlift 2.35 NxT & NxT TR Pv
• NxT Generation - Unterflur-Technik neu gedacht!

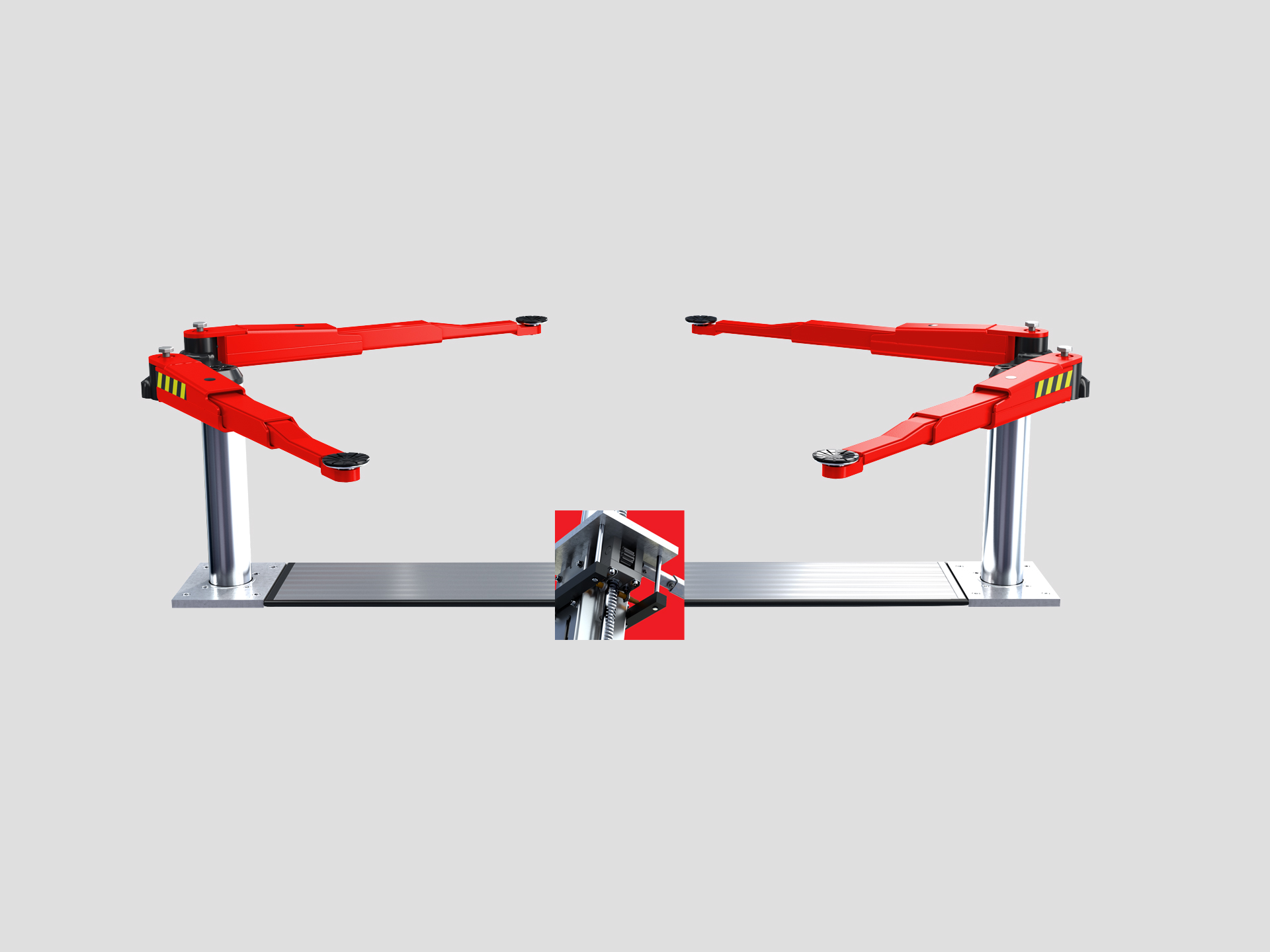

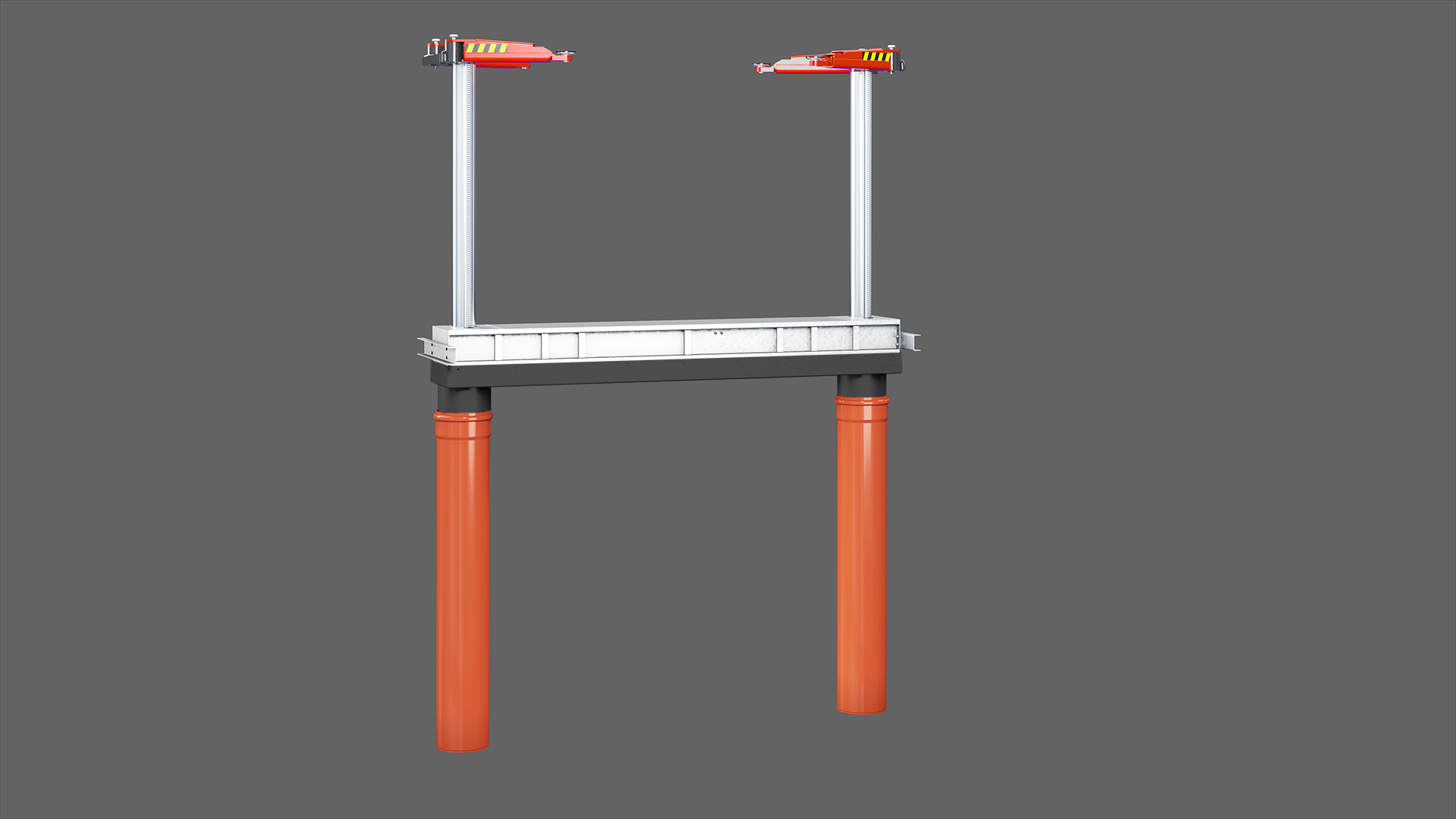

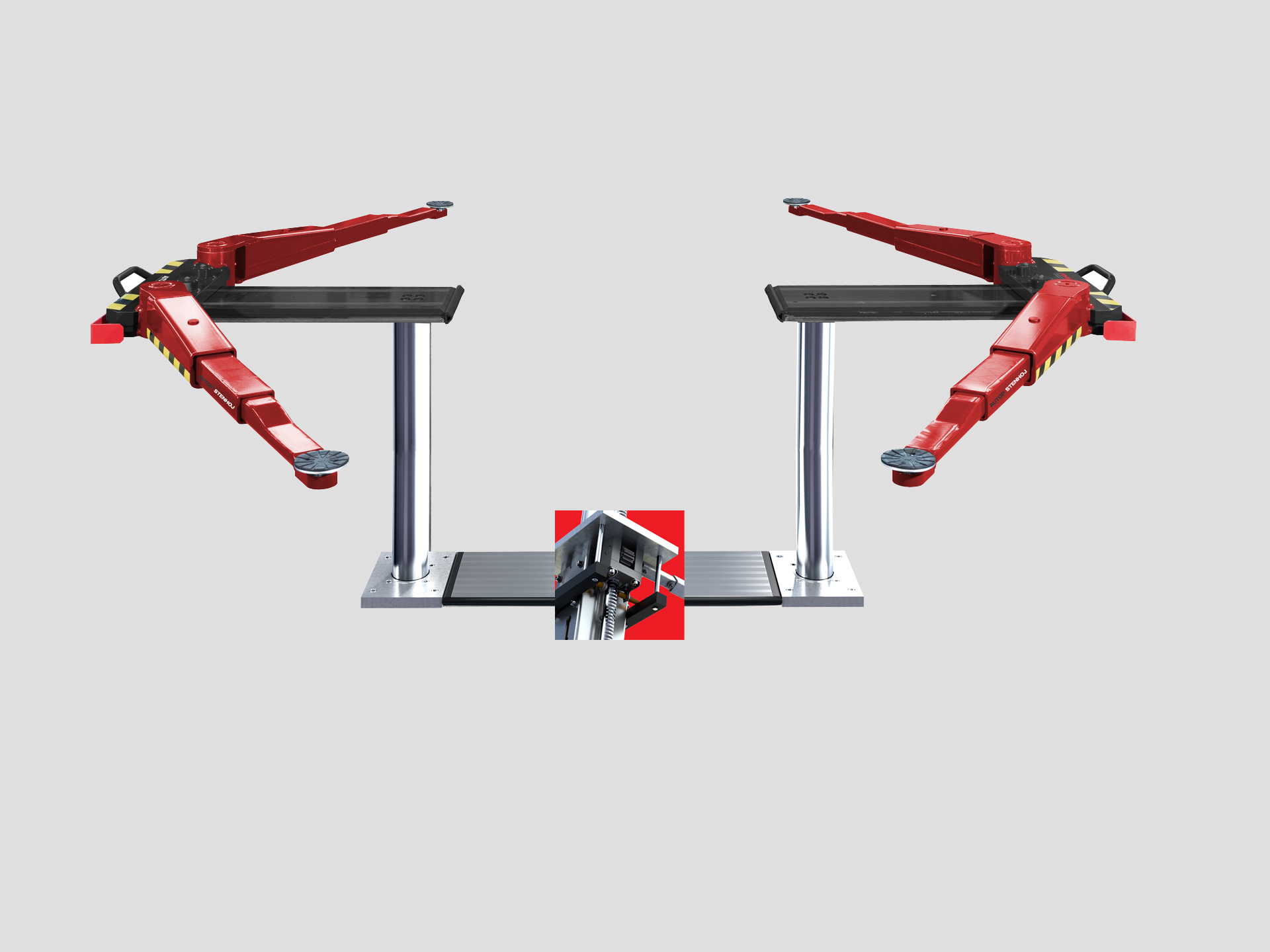

Masterlift 2.35 NxT TR Saa

2-Stempel-Hebebühnen

Elektrohydraulische 2-Stempel-Hebebühne 3,5 t mit Schwenkarmlastaufnahme
Zahnstangen-Lösung

Standardlackierung:

• Chassis: RAL 7016
• Arme: RAL 3020 - optional mit KTL Beschichtung

Tragrahmen:

• Standard: komplett feuerverzinkt
• inkl. grundiertem Rohranschlussrahmen für KG-Rohre

Standard:

• Grundsätzlich selbsttragende Ausführung



Einbauvarianten:

• Fußbodenaufliegender Einbau
• Fußbodenbündiger Einbau
• Deckeneinbau

• Umfangreiches Steckpilzprogramm, je nach Fahrzeugtyp
• Radgreifer
• Sonderlackierung auf Anfrage

Hebebühnentyp	2-Stempel-Hebebühnen
Anwendungsbereich	Karosserie, Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	3500 kg
Hubhöhe	2006 mm
Nutzhöhe	Sport: 2084 - 2116 mm Uni: 2101 - 2180 mm
Zylinderdurchmesser (hv)	2 x 140 mm
Kolbenabstand	2600 mm
Hub-/Senkzeit	~ 30 sec.
Fundamenttiefe	800 mm
Aggregat	3 kW
Hydraulikölmenge	10 l
Anschlusswerte	230/400 V / 50 Hz / 16 A

Skizzen

• Masterlift 2.35 NxT TR Saa 260

Prospekte

• Prospekt Masterlift 2.35 NxT & NxT TR Saa
• NxT Generation - Unterflur-Technik neu gedacht!
• Prospekt Radgreifer, Steckpilze, E-Adapter
