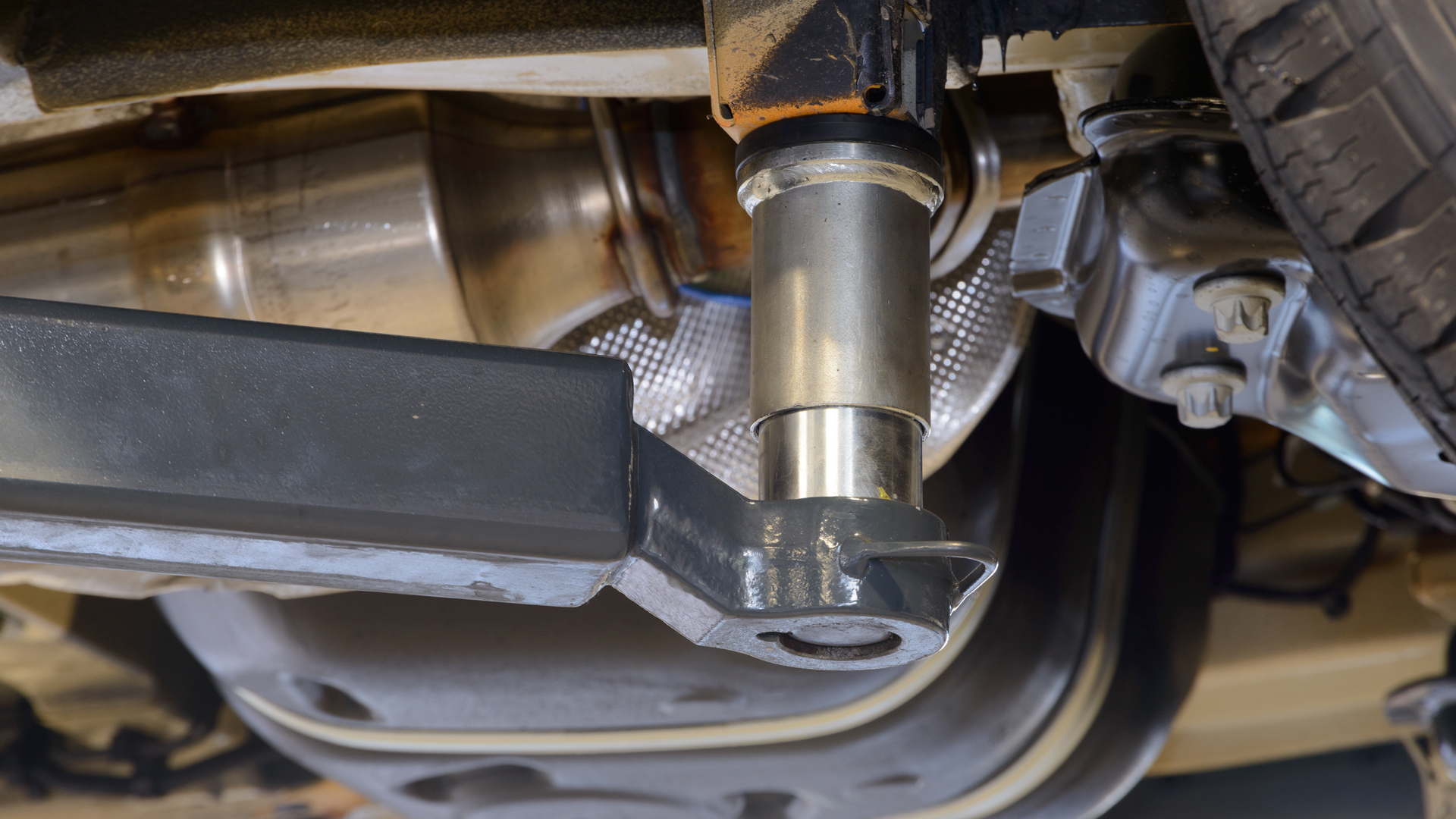

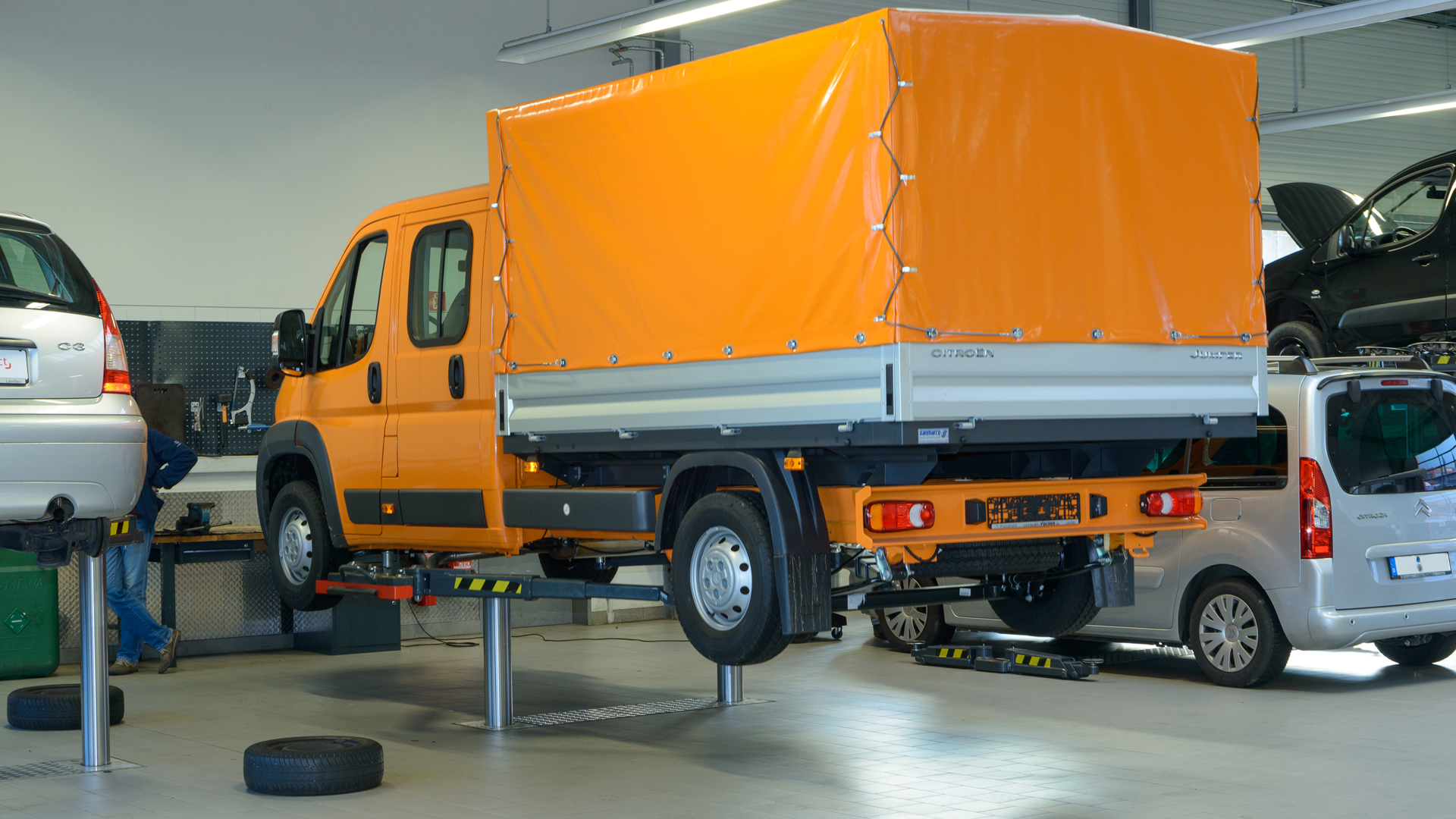

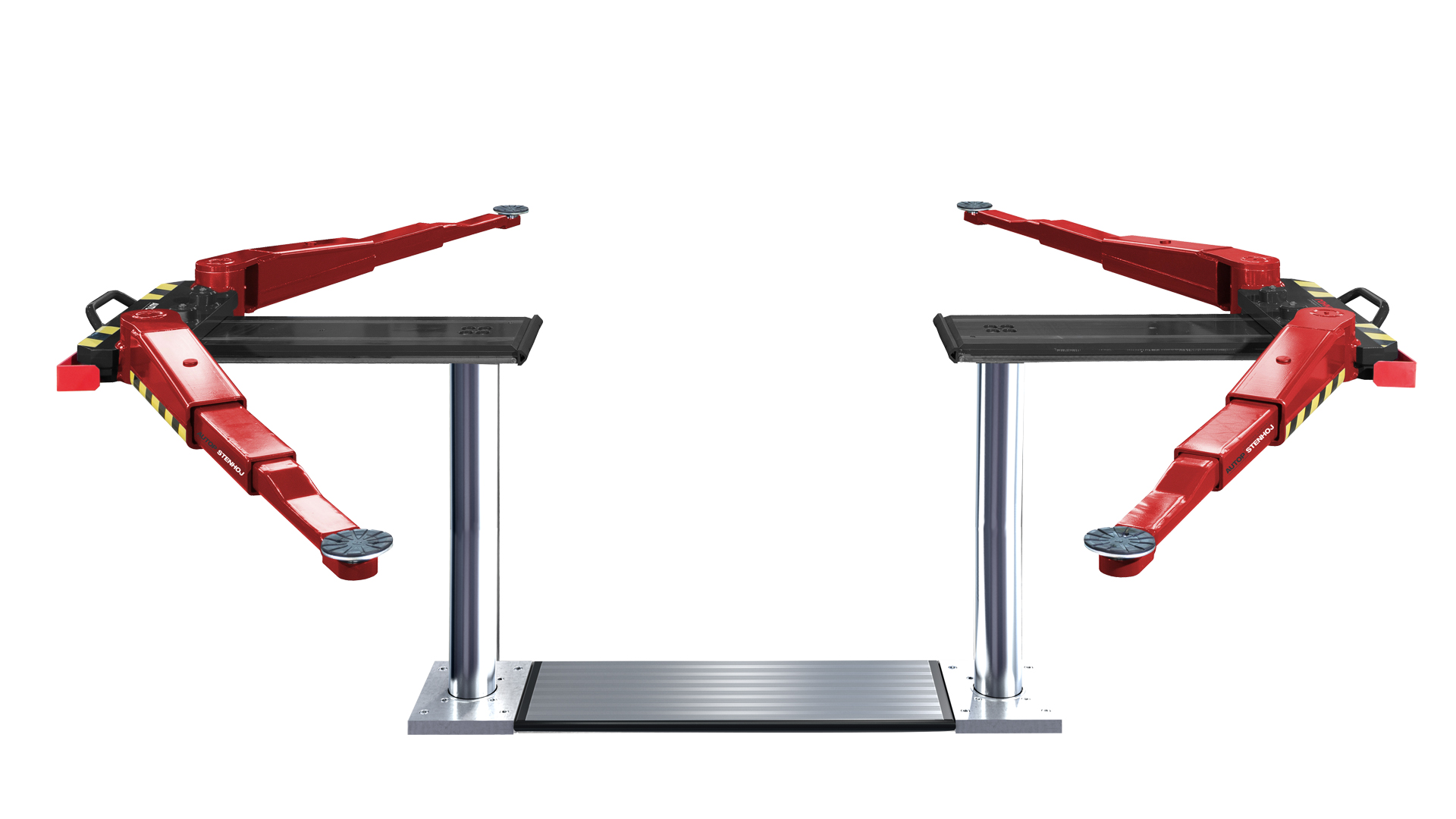

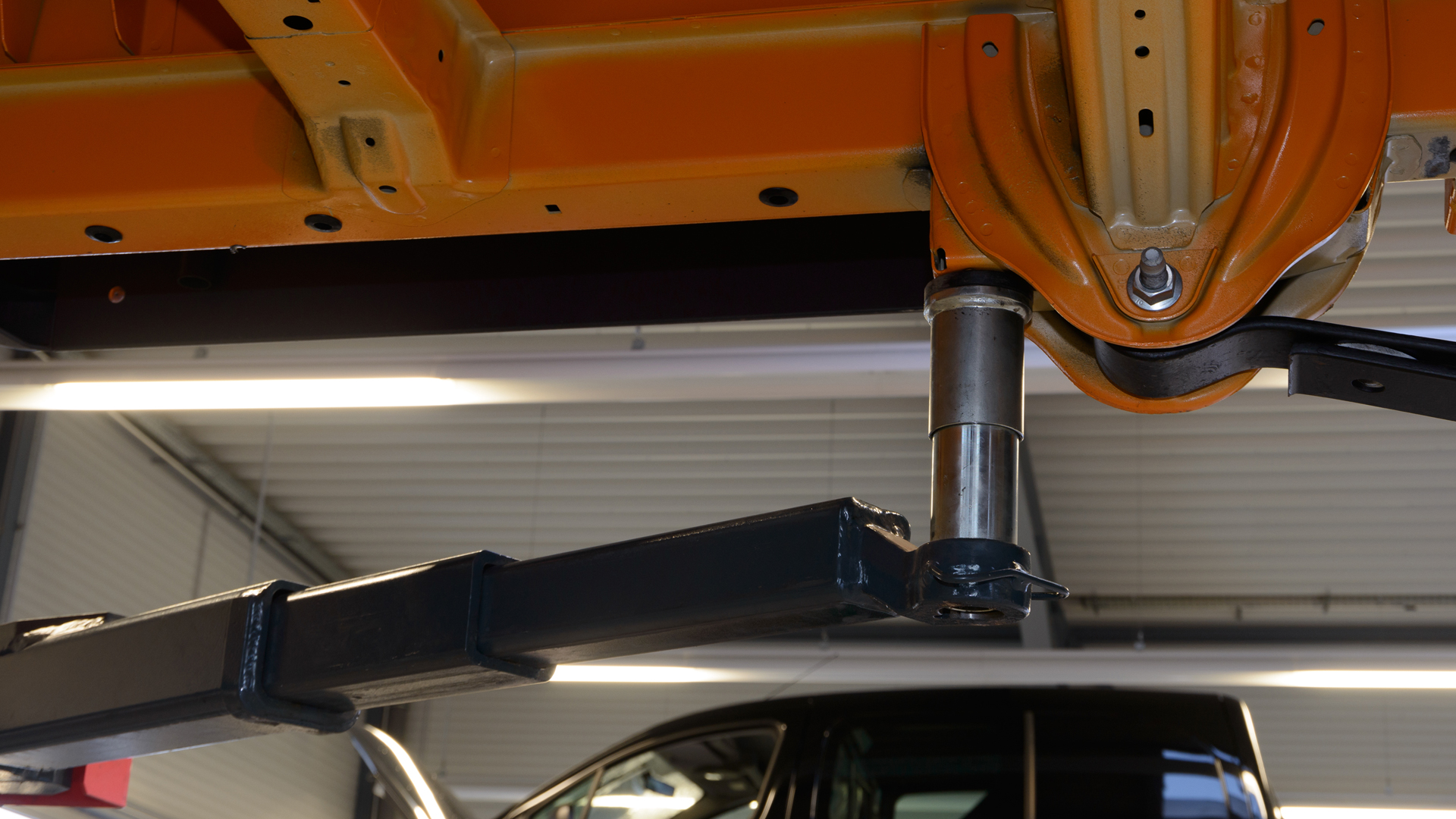

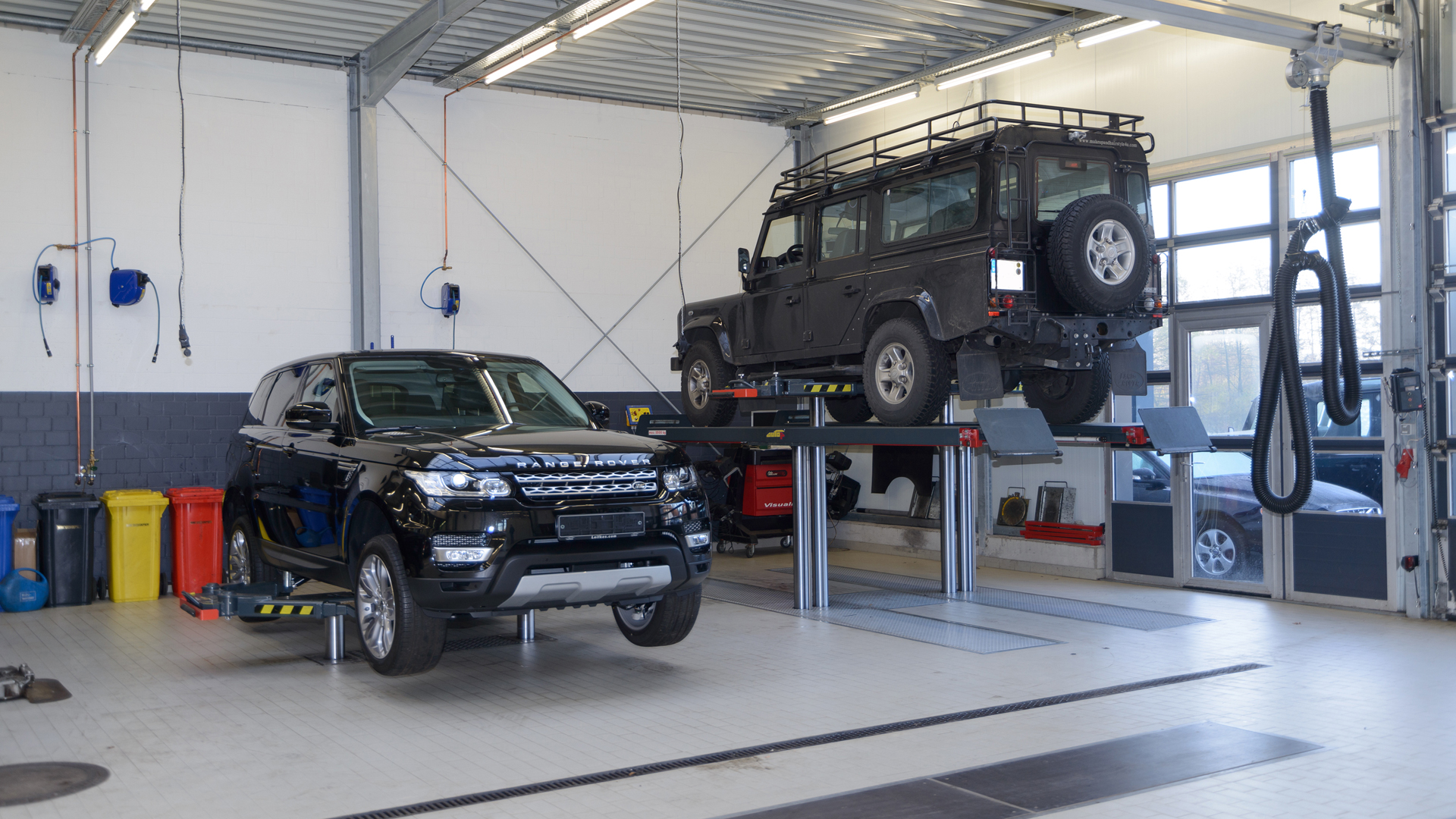

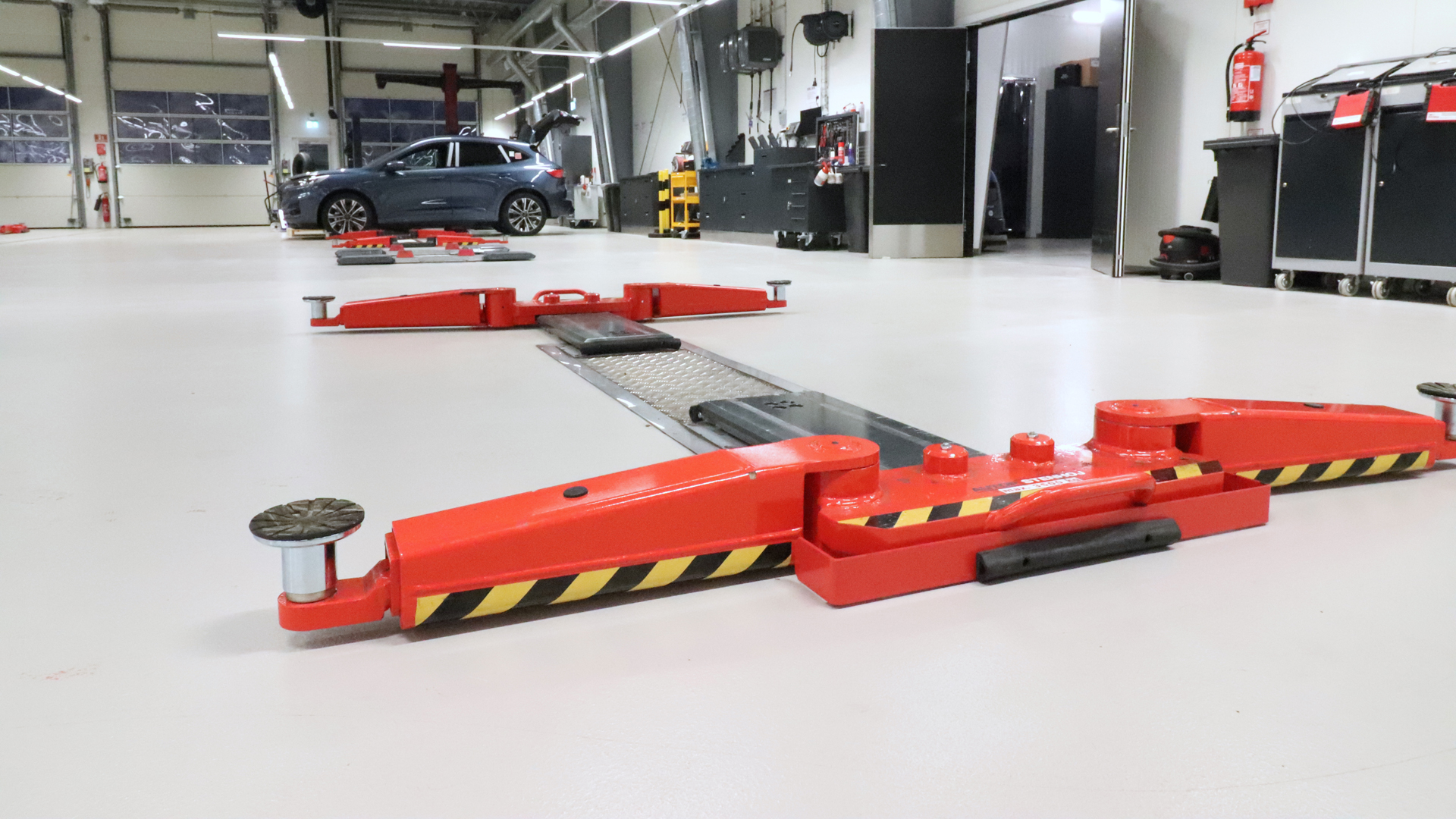

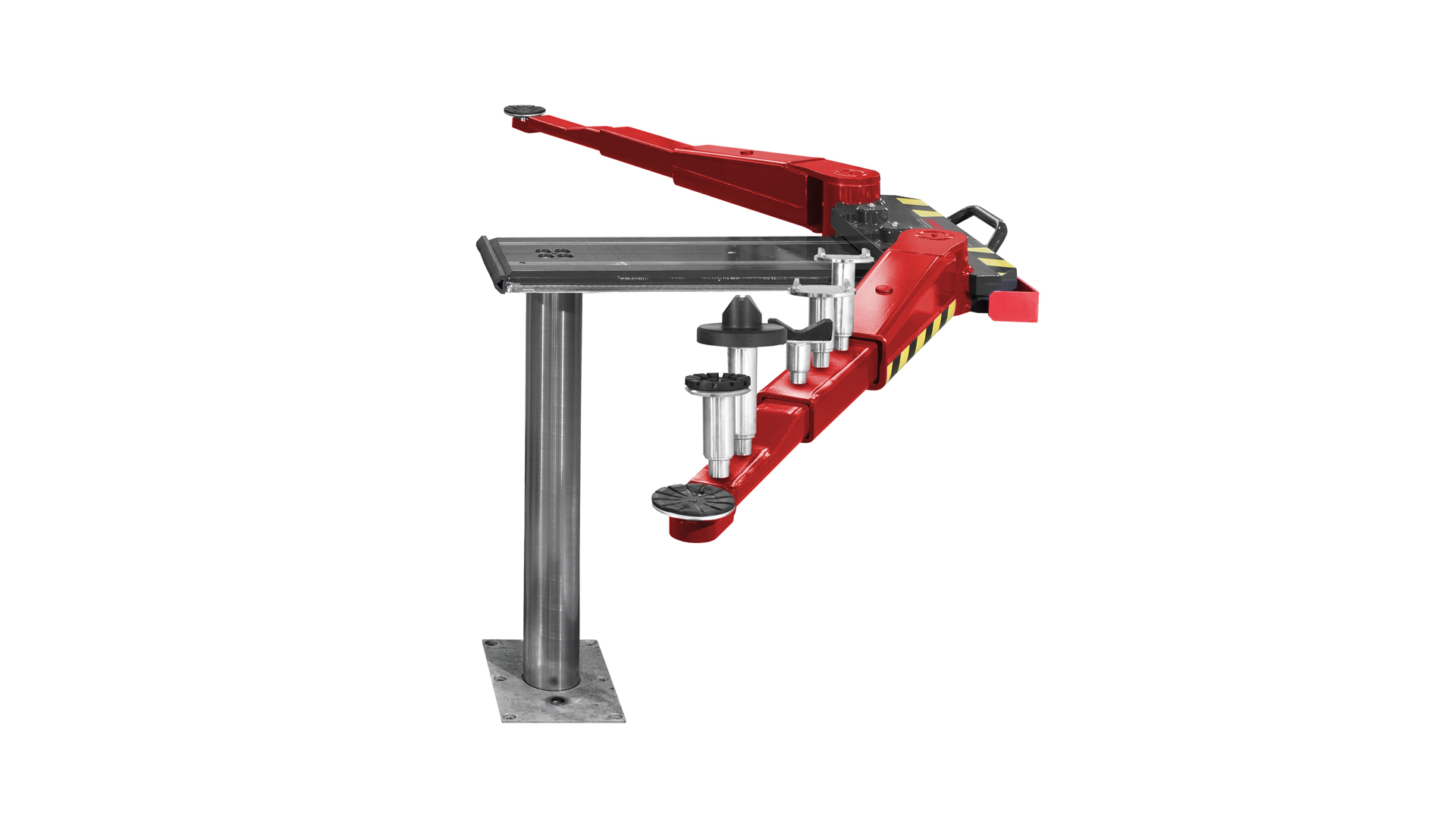

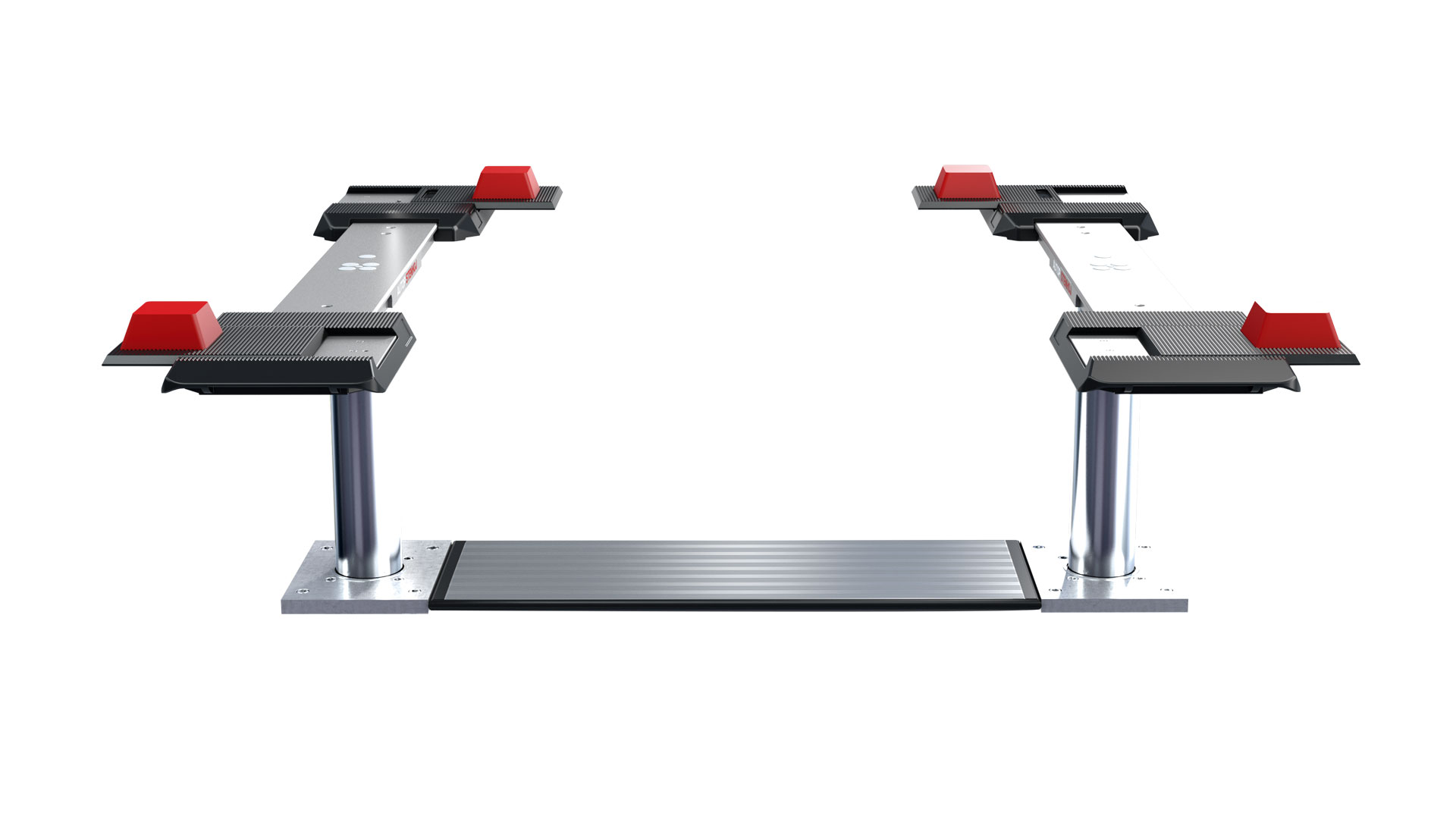

Masterlift 2.35 NxT Saav VAN

2-Stempel-Hebebühnen

Elektrohydraulische 2-Stempel-Hebebühne 3,5 t mit verschiebbarer Schwenkarmlastaufnahme

Standardlackierung:

• Grundplatte: RAL 7016
• Arme: RAL 3020 - optional mit KTL Beschichtung

Tragrahmen:

• Standard: komplett feuerverzinkt

Unterwanne:

• Standard: lackiert
• Optional: feuerverzinkt oder kunststoffbeschichtet

• Selbsttragende Ausführung, ohne Belastung des Wannenbodens
• Bodenaufstehende Ausführung

Einbauvarianten:

• Fußbodenaufliegender Einbau
• Deckeneinbau

• Umfangreiches Steckpilzprogramm, je nach Fahrzeugtyp
• Radgreifer
• Aktive Kassettenbelüftung
• Feuchtigkeitsüberwachung in der Stahlwanne
• Sonderlackierung

Hebebühnentyp	2-Stempel-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	3500 kg
Hubhöhe	1915 mm
Nutzhöhe	Sport: 1993 - 2025 mm Universal: 2010 - 2089 mm
Zylinderdurchmesser (hv)	2 x 140 mm
Kolbenabstand	1550 mm
Hub-/Senkzeit	~ 30 sec.
Fundamenttiefe	2640 mm mm
Aggregat	3 kW
Hydraulikölmenge	10 l
Anschlusswerte	230/400 V / 50 Hz / 16 A

Skizzen

• Masterlift 2.35 NxT Saav VAN

Prospekte

• Prospekt Masterlift 2.35 NxT & NxT TR Saav
• Prospekt Mittelabdeckung
• NxT Generation - Unterflur-Technik neu gedacht!
• Prospekt Radgreifer, Steckpilze, E-Adapter

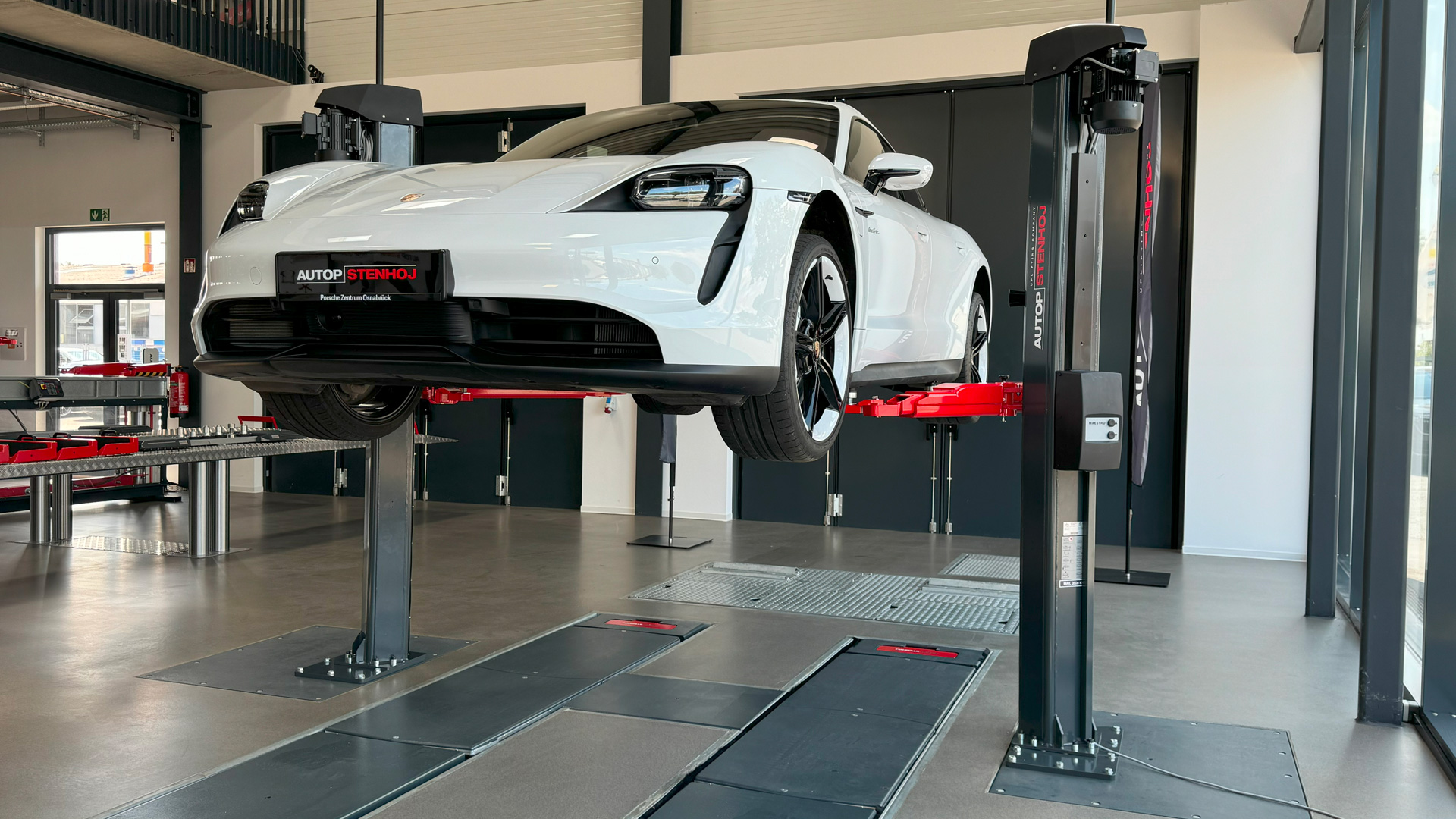

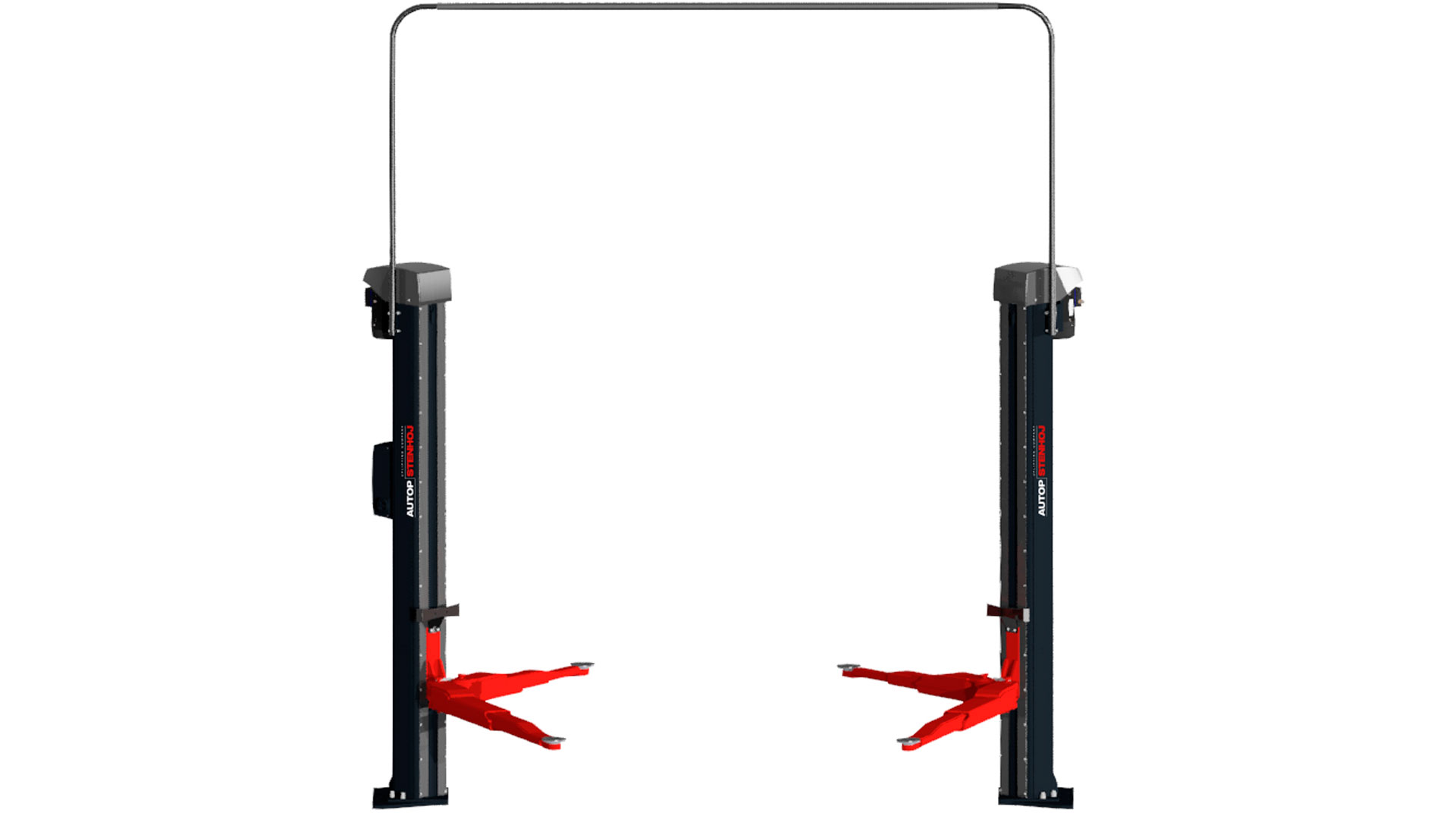

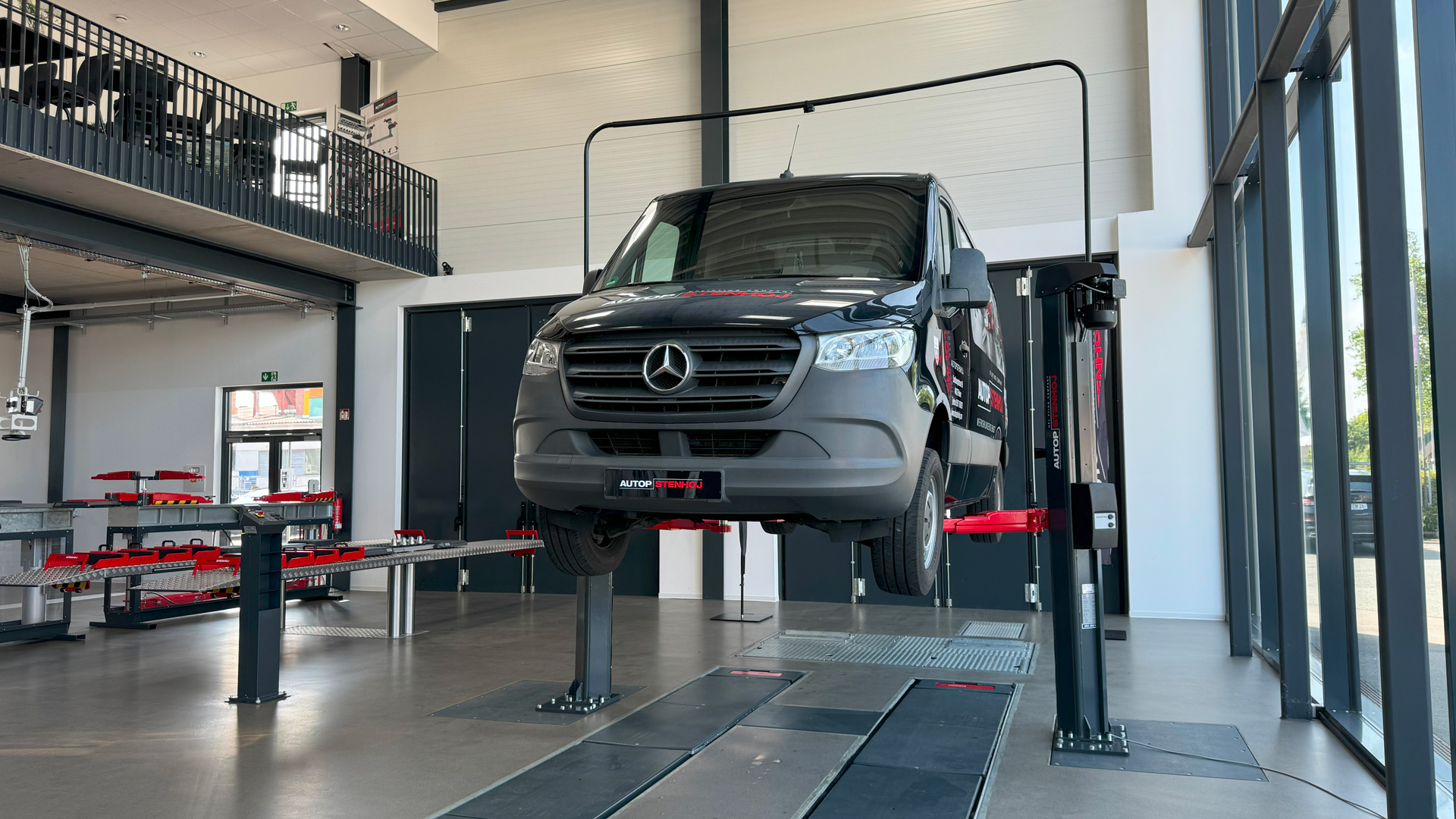

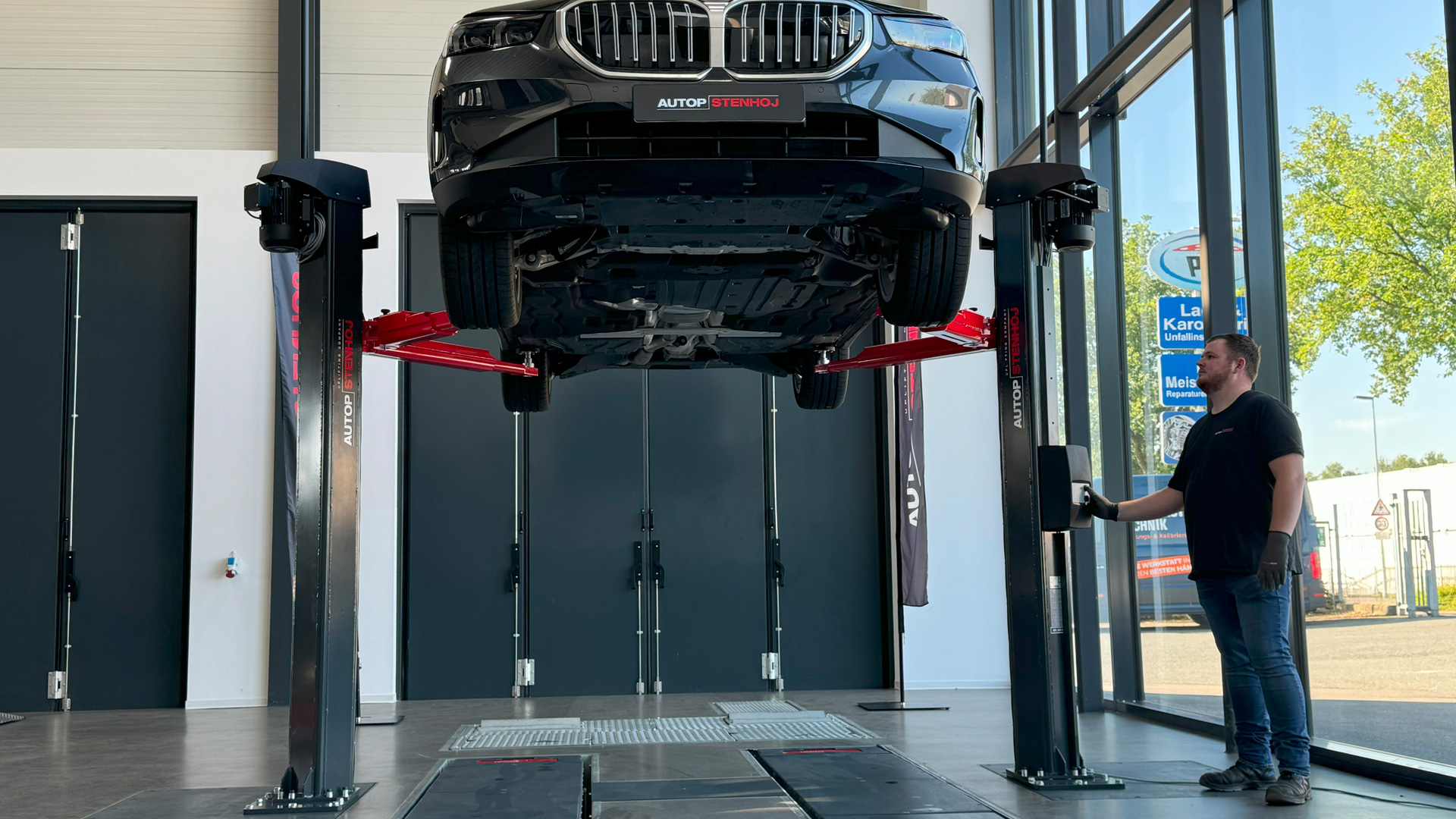

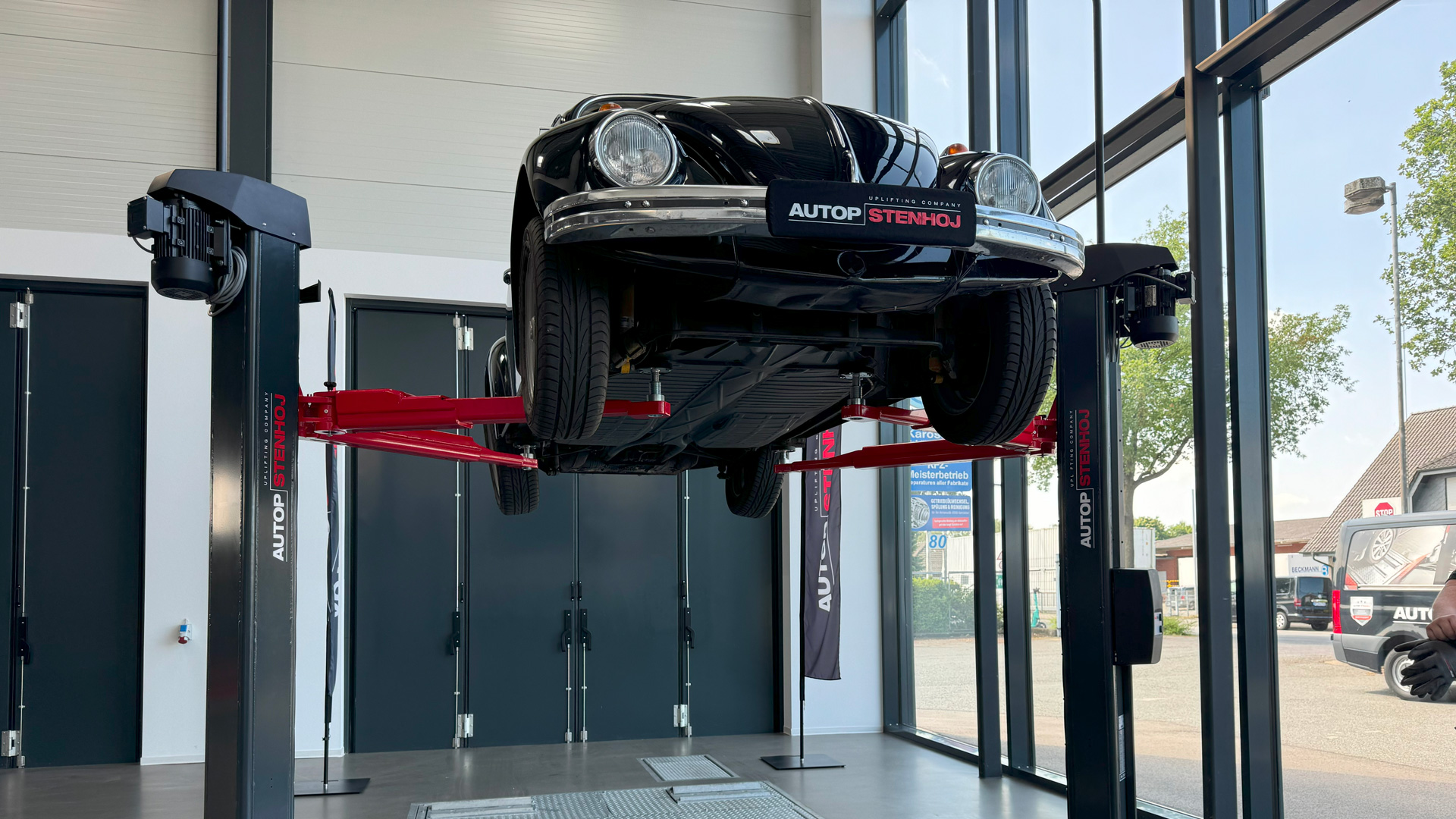

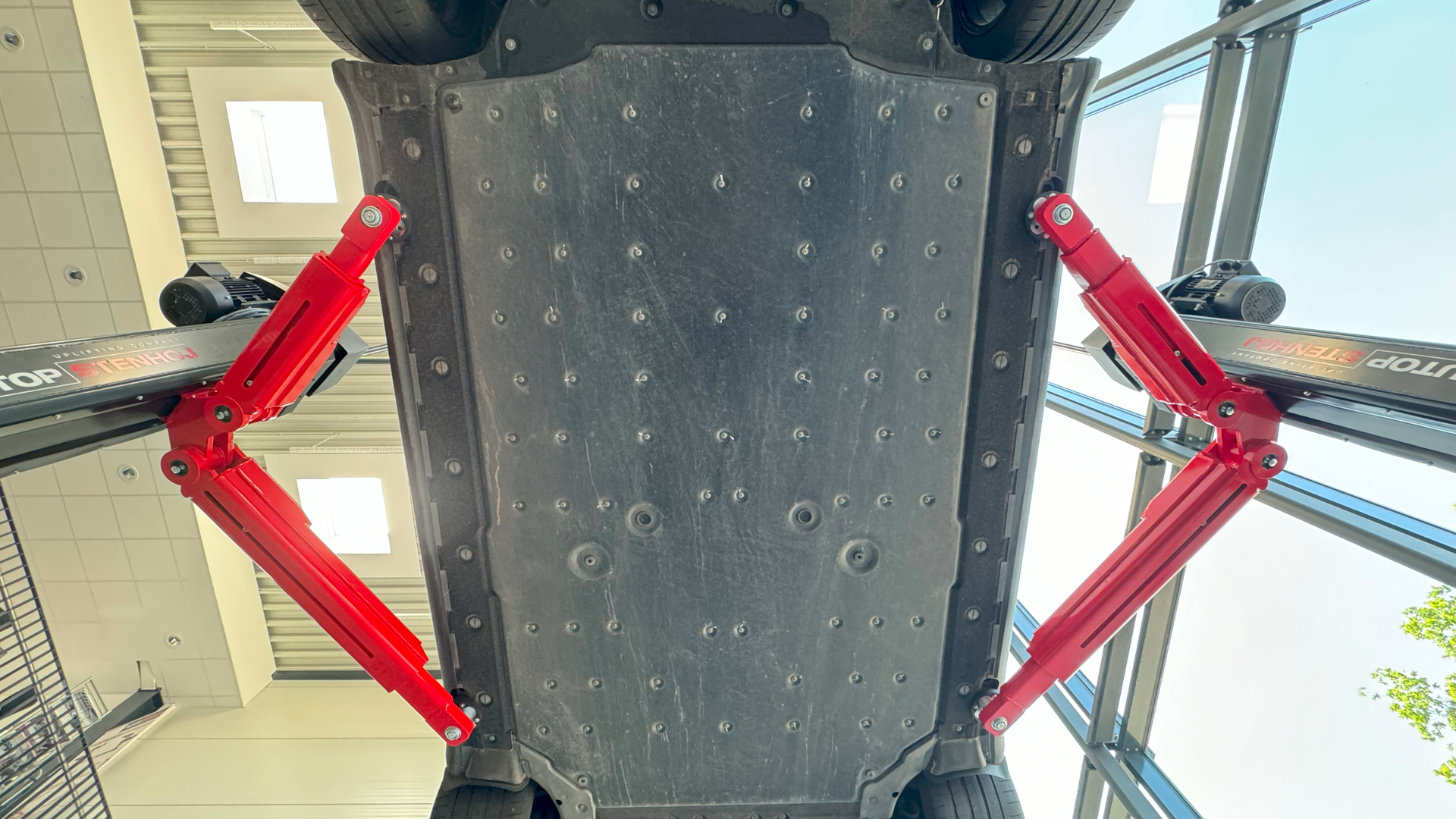

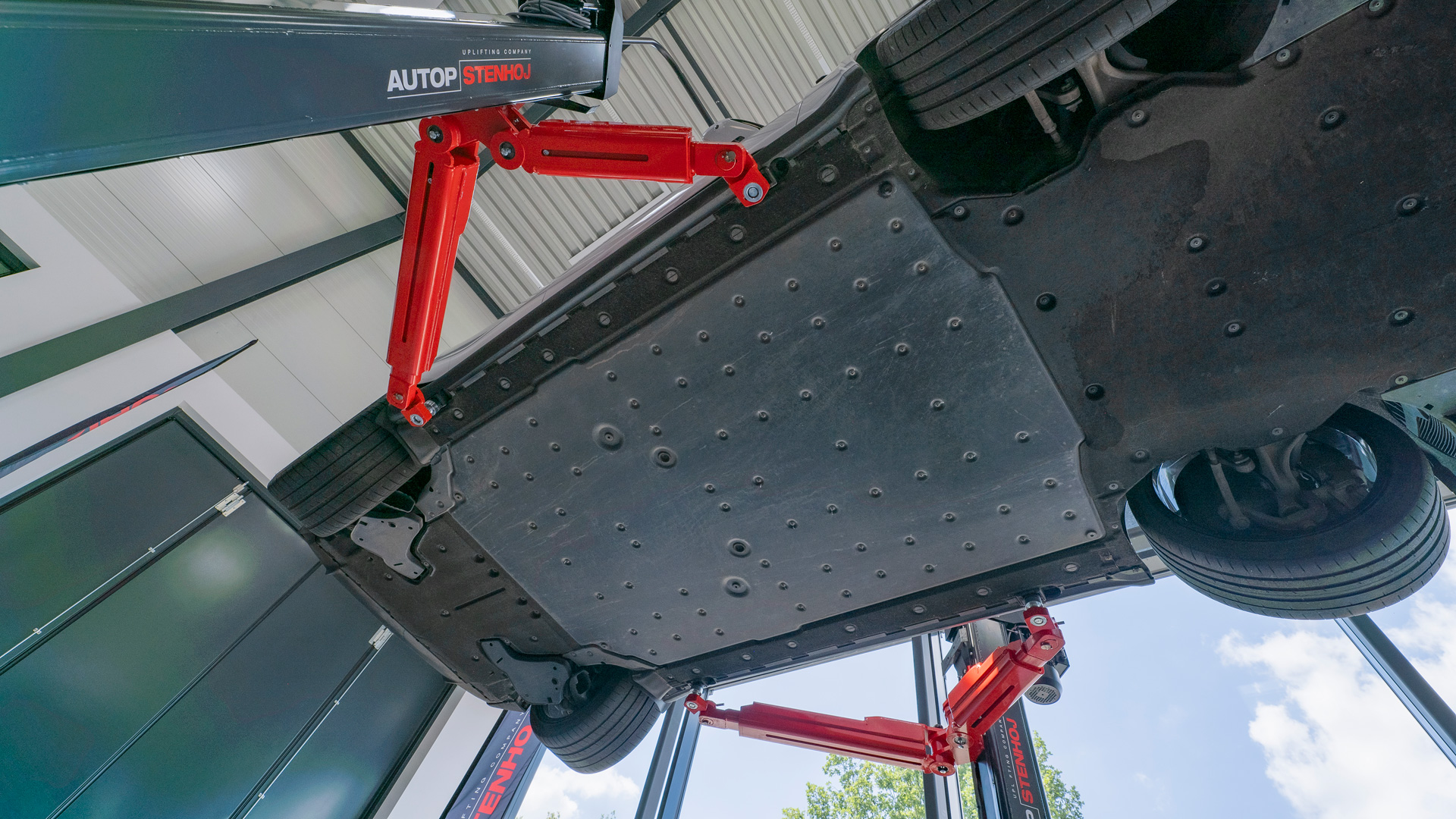

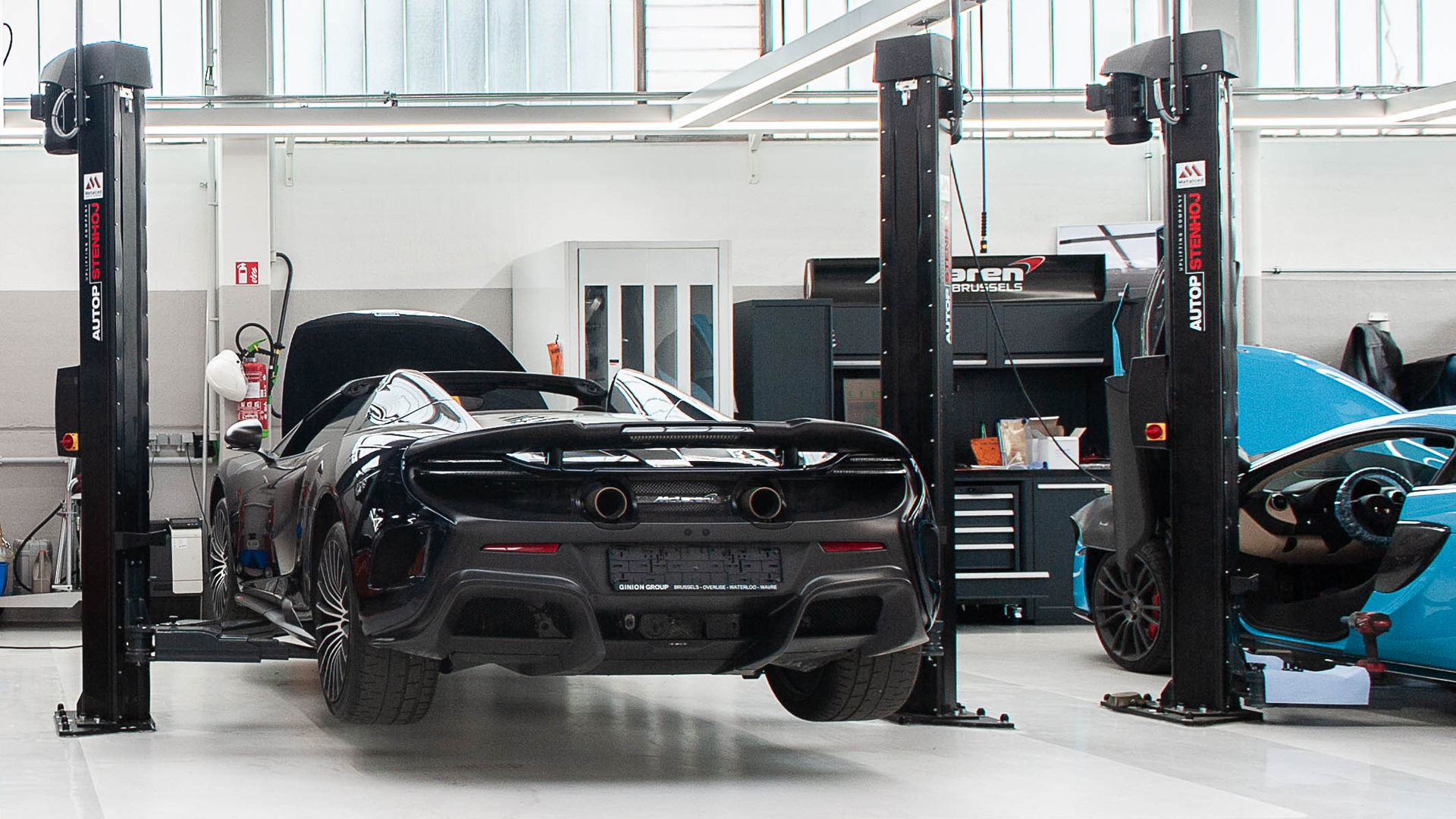

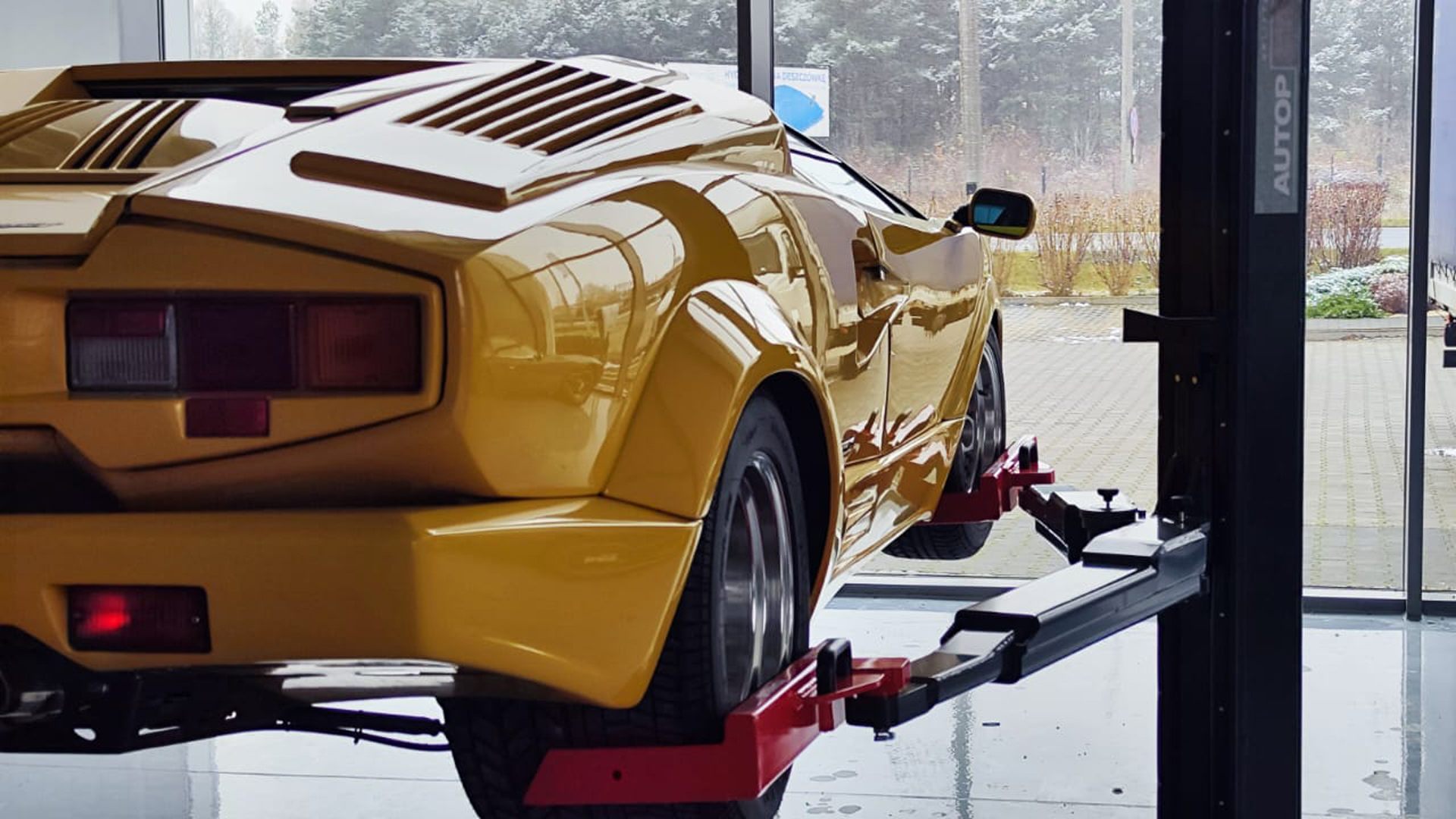

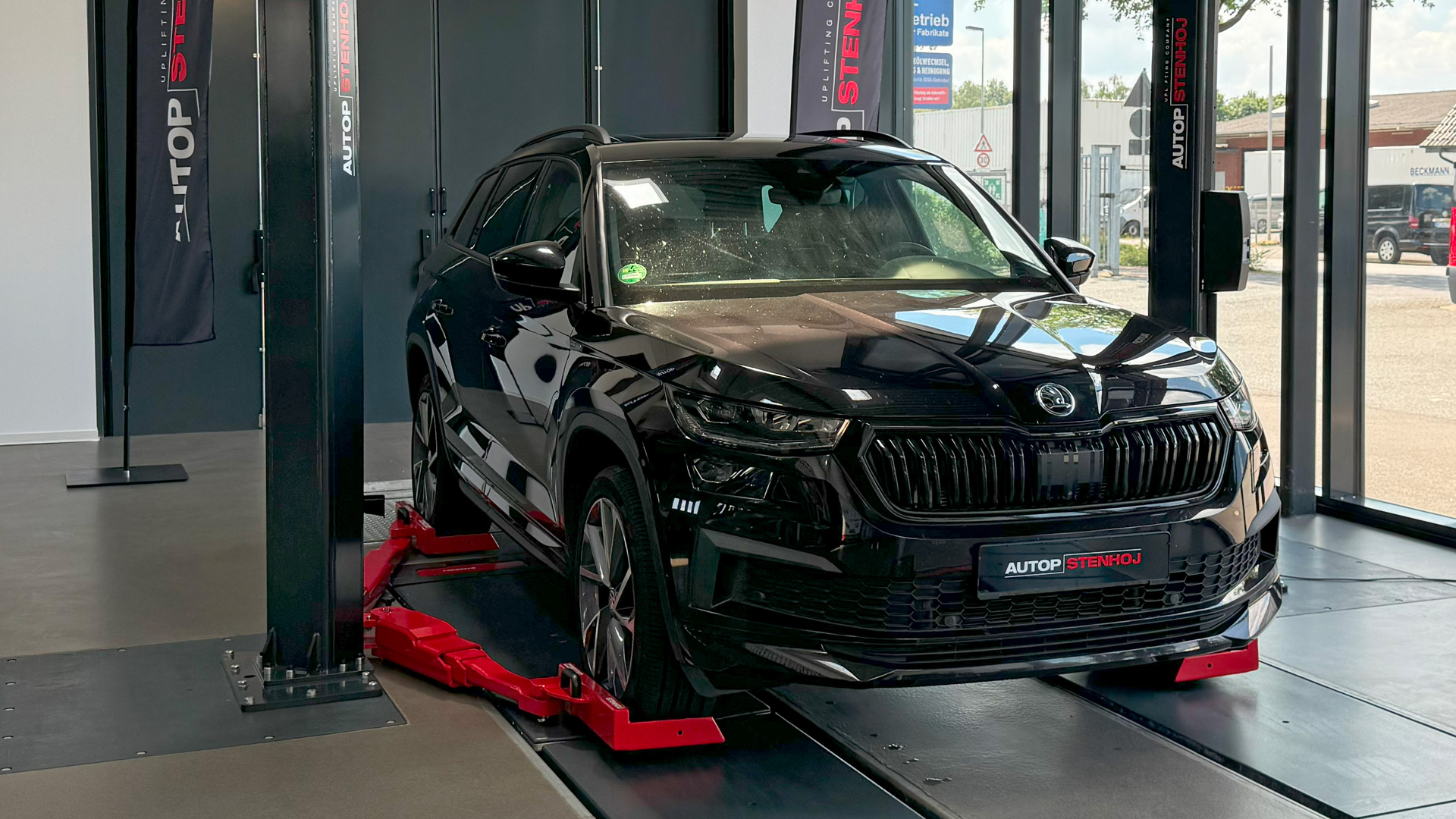

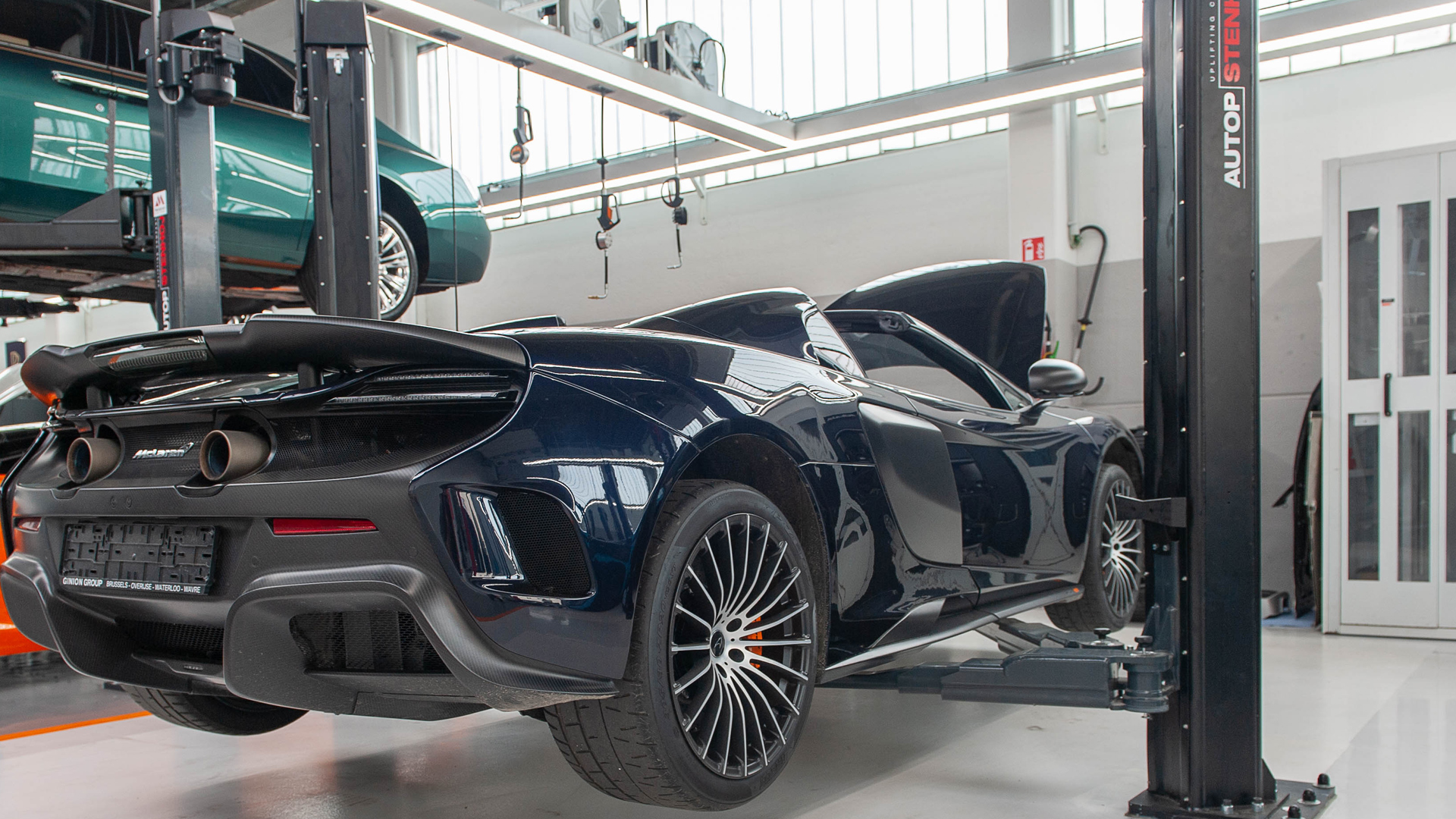

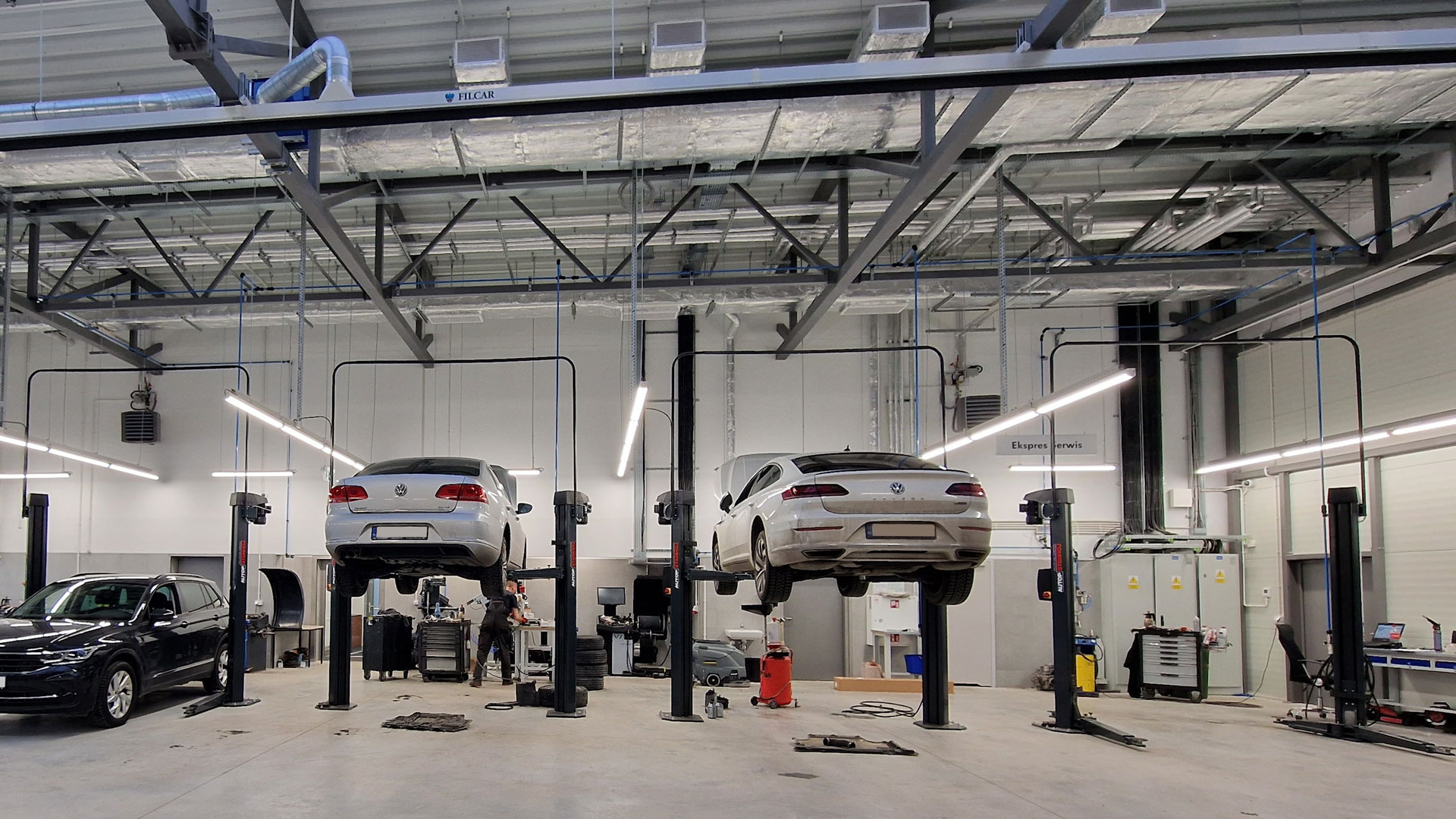

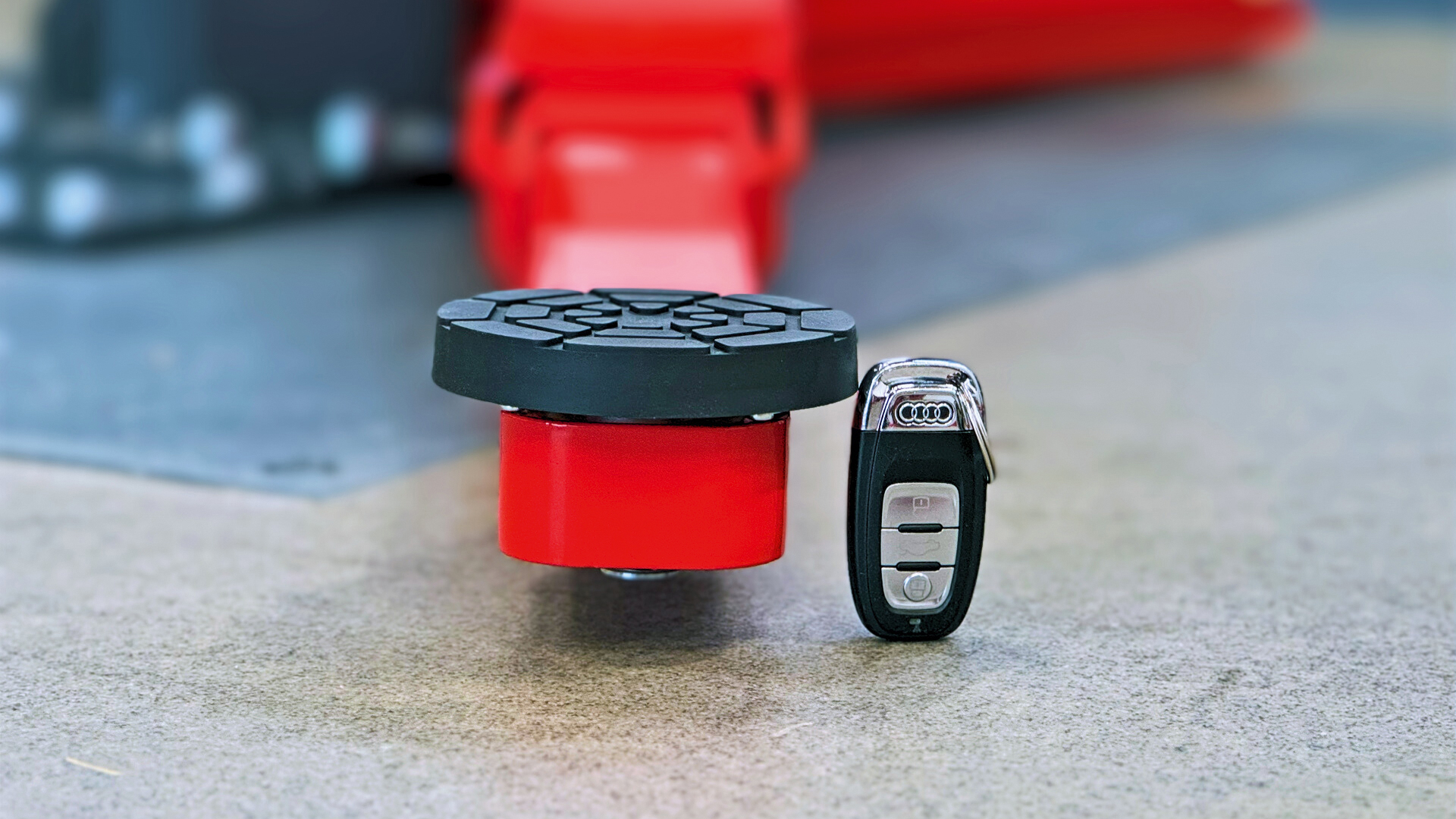

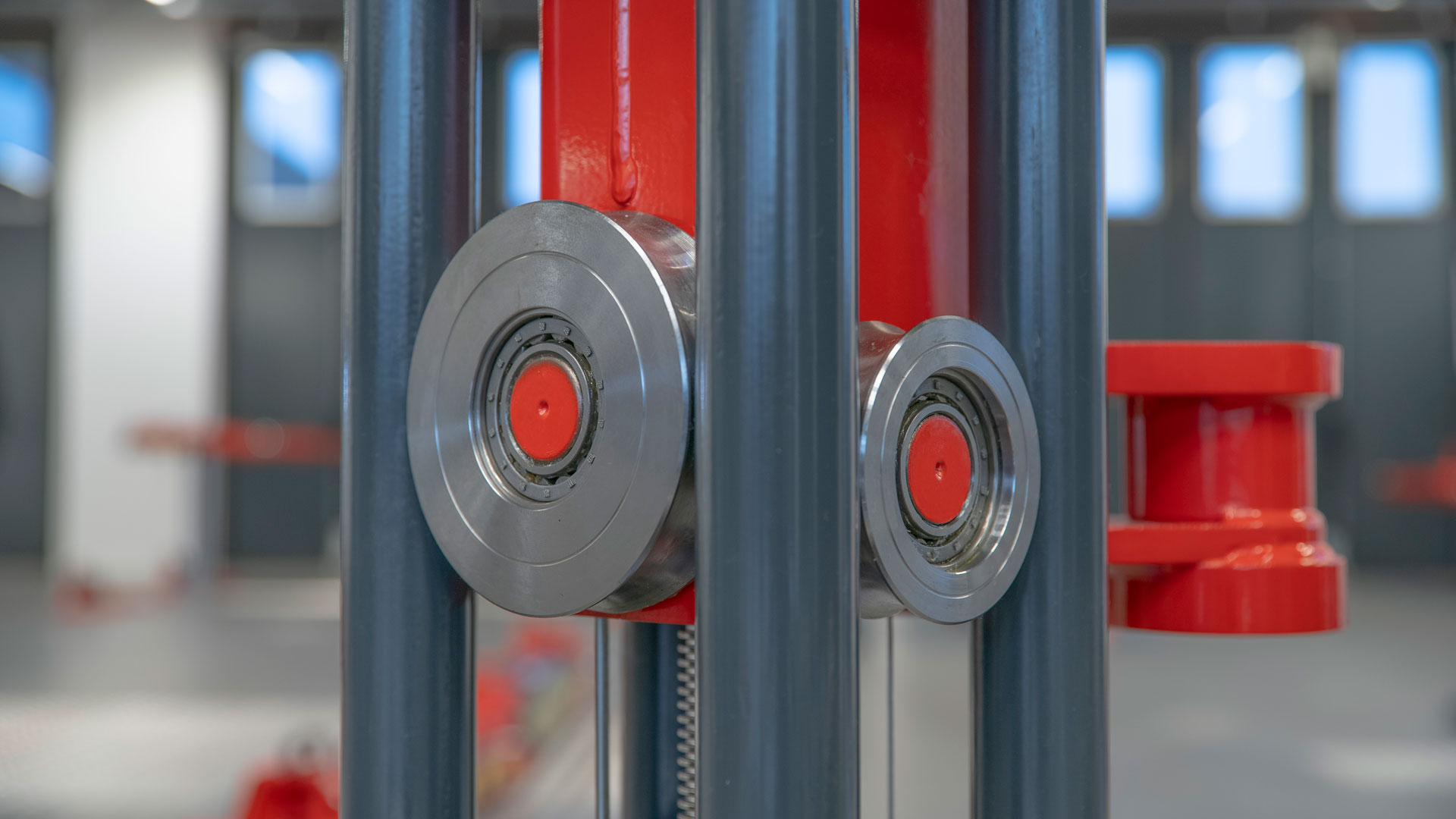

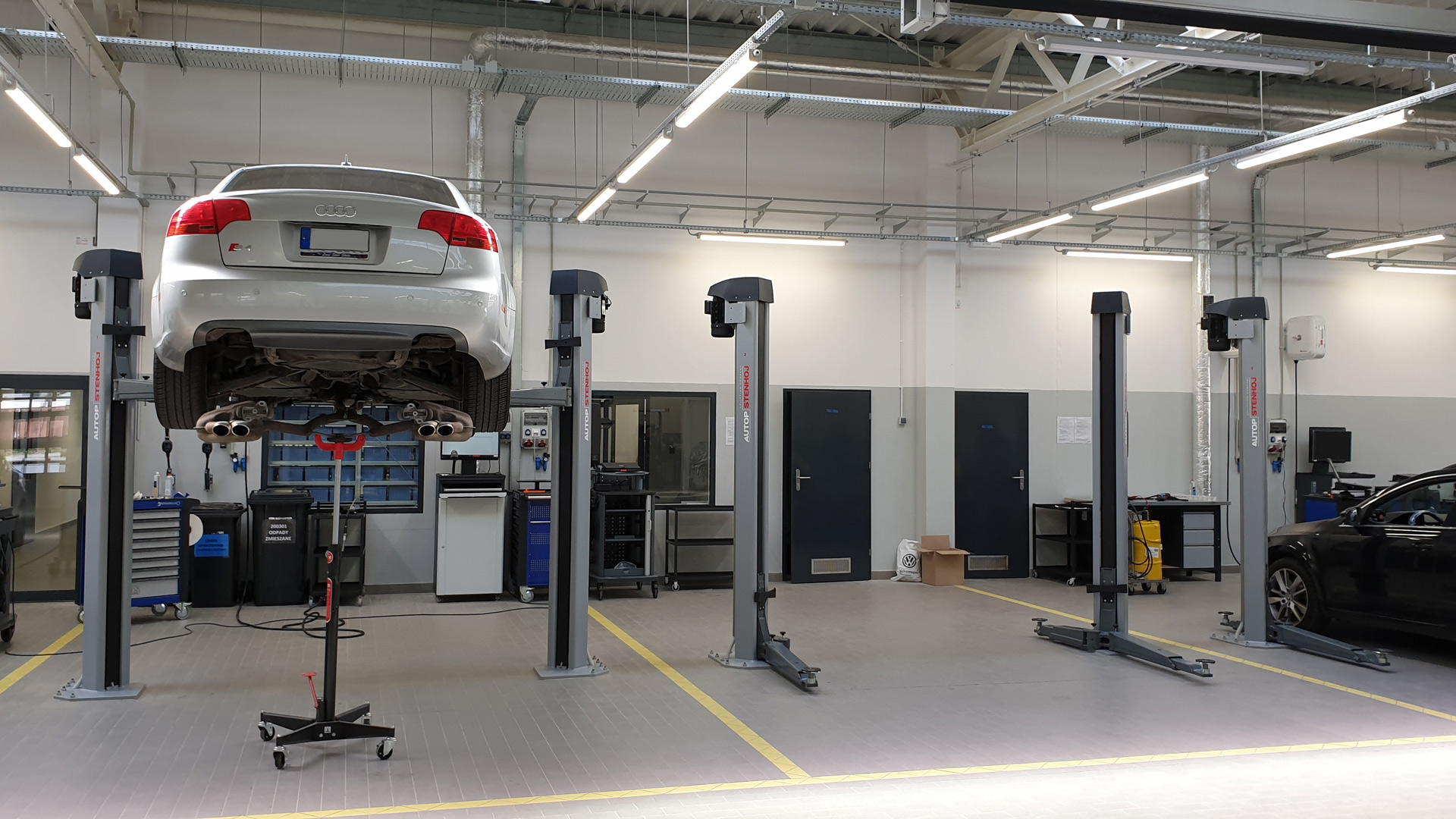

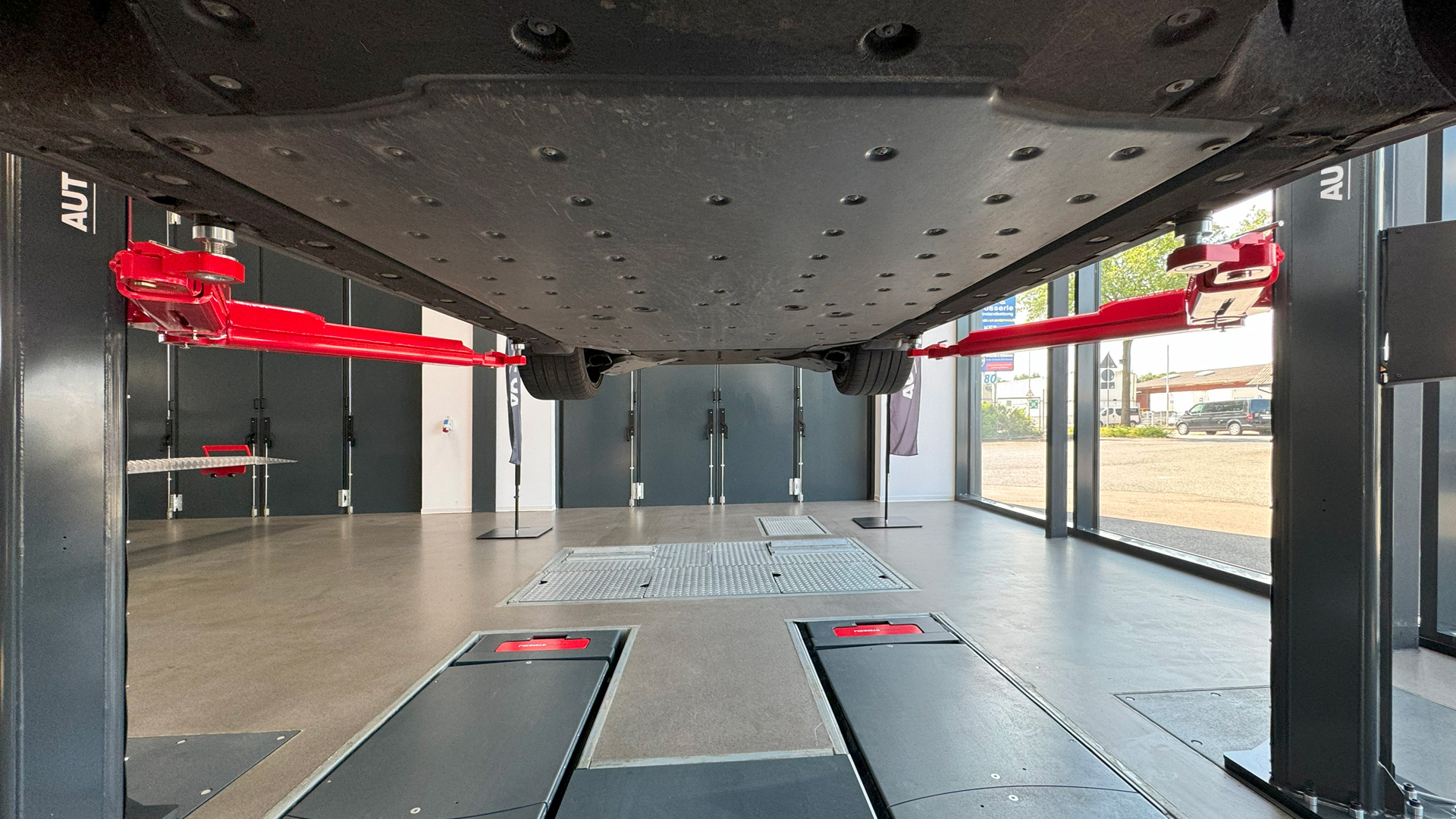

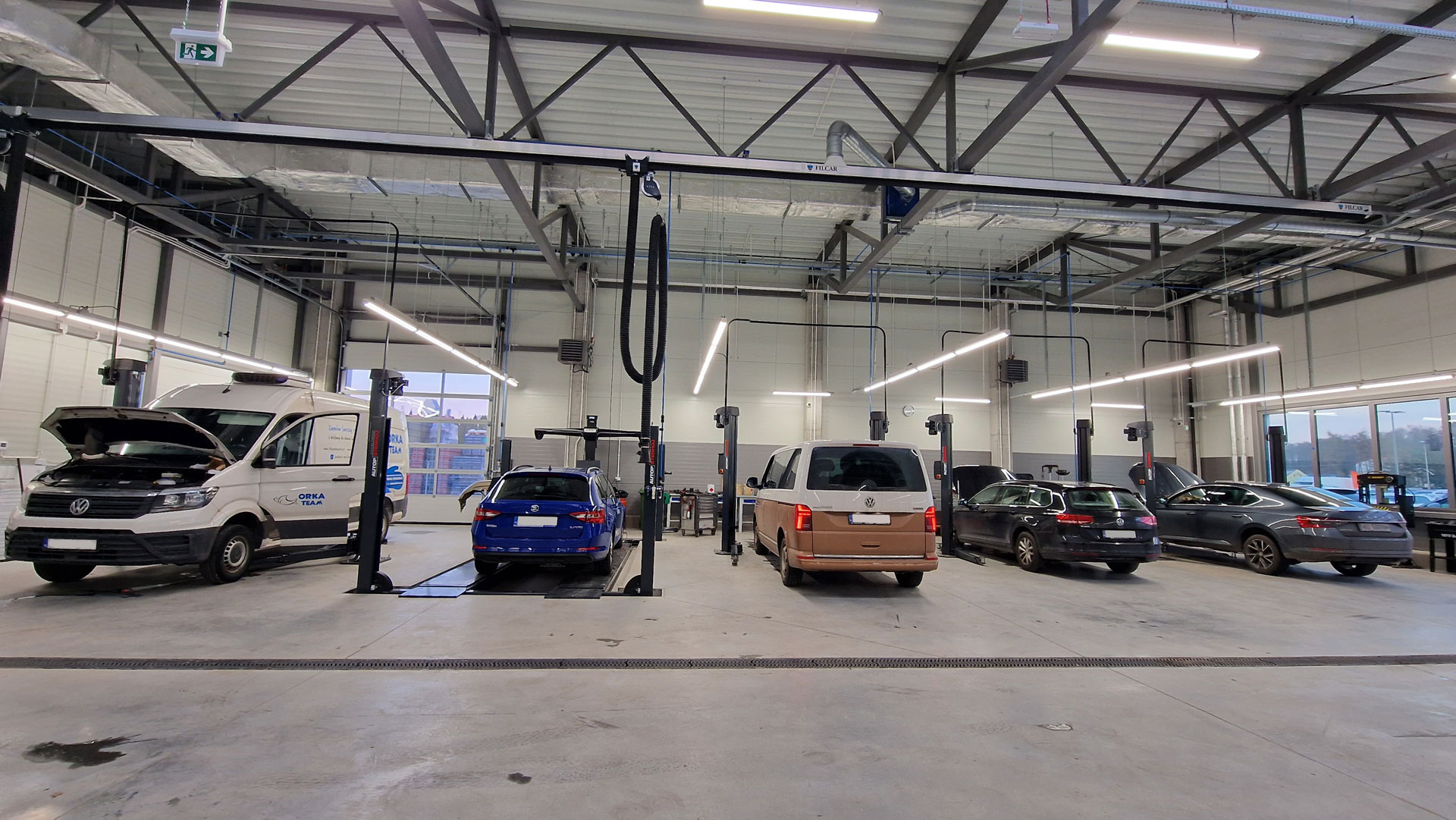

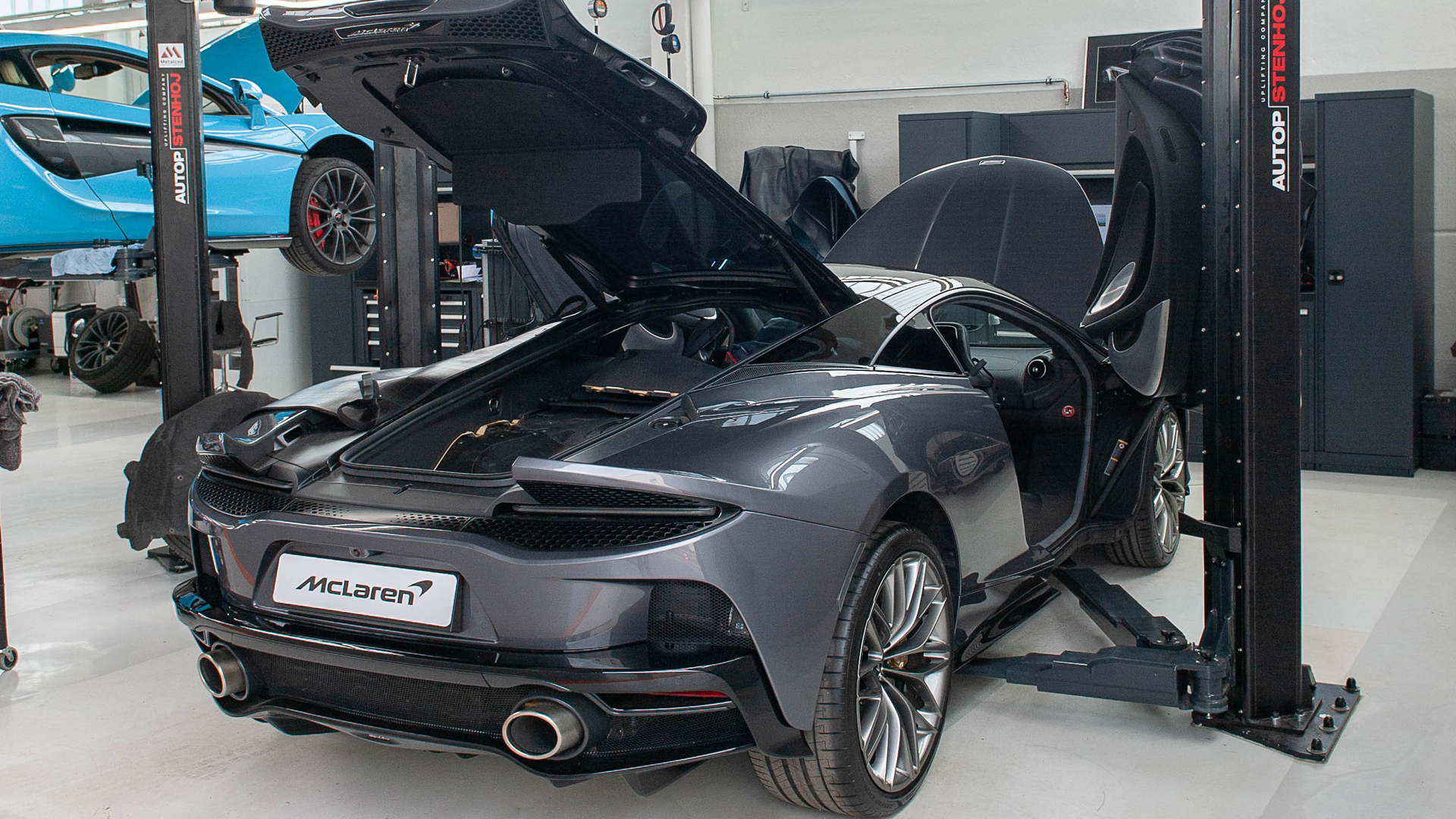

Maestro 2.35 NxT

2-Säulen-Hebebühnen

Elektromechanische 2-Säulen-Hebebühne mit 3,5 t Tragkraft

Standardlackierung:
Arme: RAL 3020
Säulen: RAL 7016



Ausführungen

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• F = Flexaufnahmen
• CF = Combiflex Aufnahme

DT/ST = vorne doppelt teleskopierbarer kurzer Arm / hinten einfach teleskopierbarer langer Arm
DT/DT = vorne und hinten doppelt teleskopierbarer kurzer Arm
ST/ST = vorne und hinten einfach teleskopierbarer langer Arm



• Verschiedene Portalhöhen verfügbar, alternativ Unterflursatz
• LED-Beleuchtung
• Energieset mit Druckluftanschluss und Steckdose
• Fundamentanker
• Zweite Bedieneinheit für Gegensäule
• Umfangreiches Steckpilzprogramm, je nach Fahrzeugtyp

Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	3500 kg
Hubhöhe	1900 mm
Nutzhöhe	F: 1987-2012 mm CF: 1988-2125 mm
Hub-/Senkzeit	~ 35 sec.
Anschlusswerte	2x 230/400V - 50 Hz - 25 A
Motor	2x 2,8 kW

Skizzen

• Maestro 2.35 NxT CF DT/DT
  T12424
• Maestro 2.35 NxT CF DT/ST
  T12423
• Maestro 2.35 NxT F ST/ST
  Ø50 - T12531
• Maestro 2.35 NxT F ST/ST
  Ø50 - T12530
• Maestro 2.35 NxT F DT/DT
  Ø50 - T12529
• Maestro 2.35 NxT F DT/DT
  Ø50 - T12528
• Maestro 2.35 NxT F DT/ST
  Ø50 - T12525
• Maestro 2.35 NxT F DT/ST
  Ø50 - T12524

Prospekte

• Prospekt Maestro 2.32 & 2.35 NxT
• Premium Hebetechnik für Elektrofahrzeuge
• Prospekt Radgreifer, Steckpilze, E-Adapter

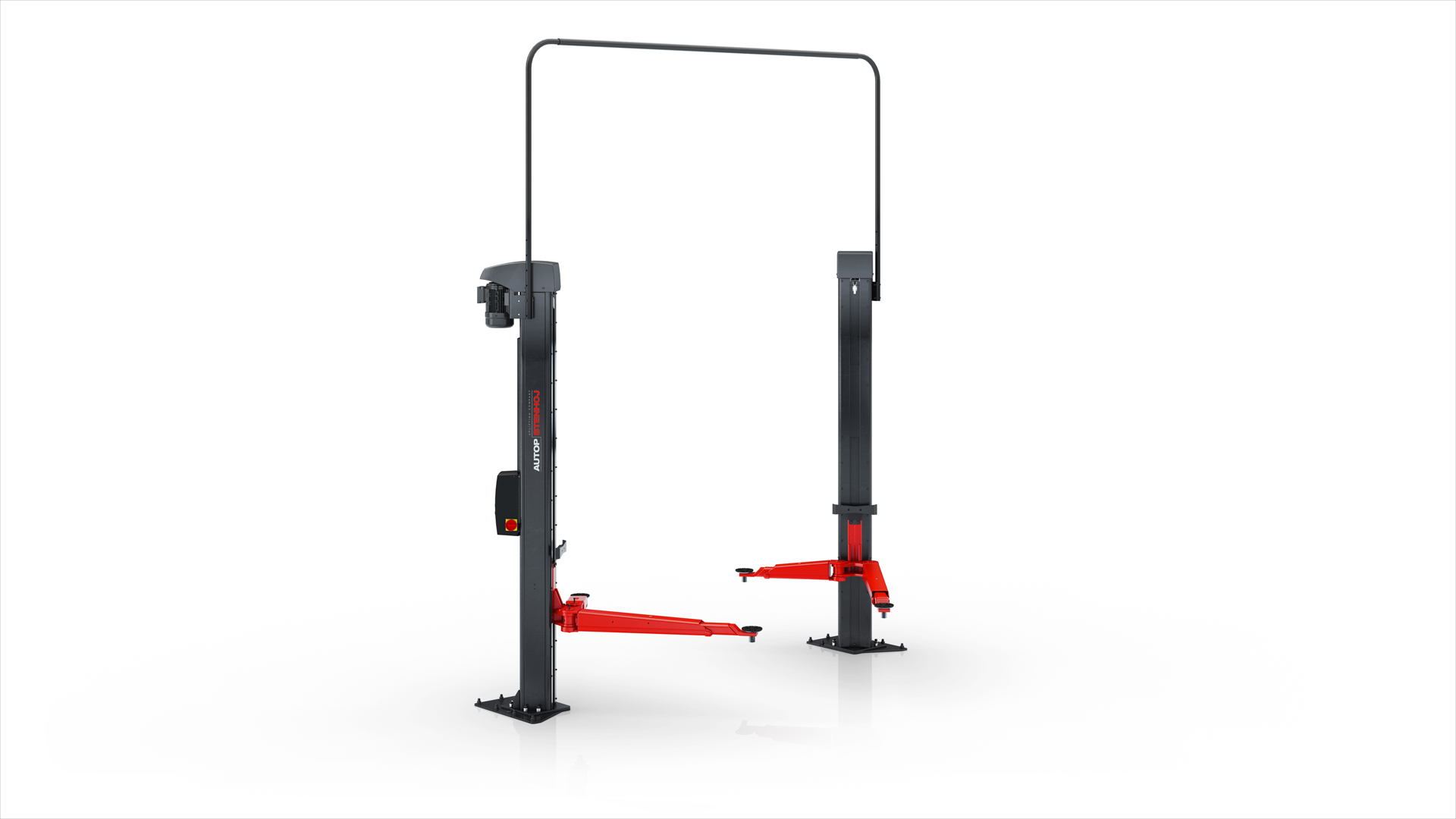

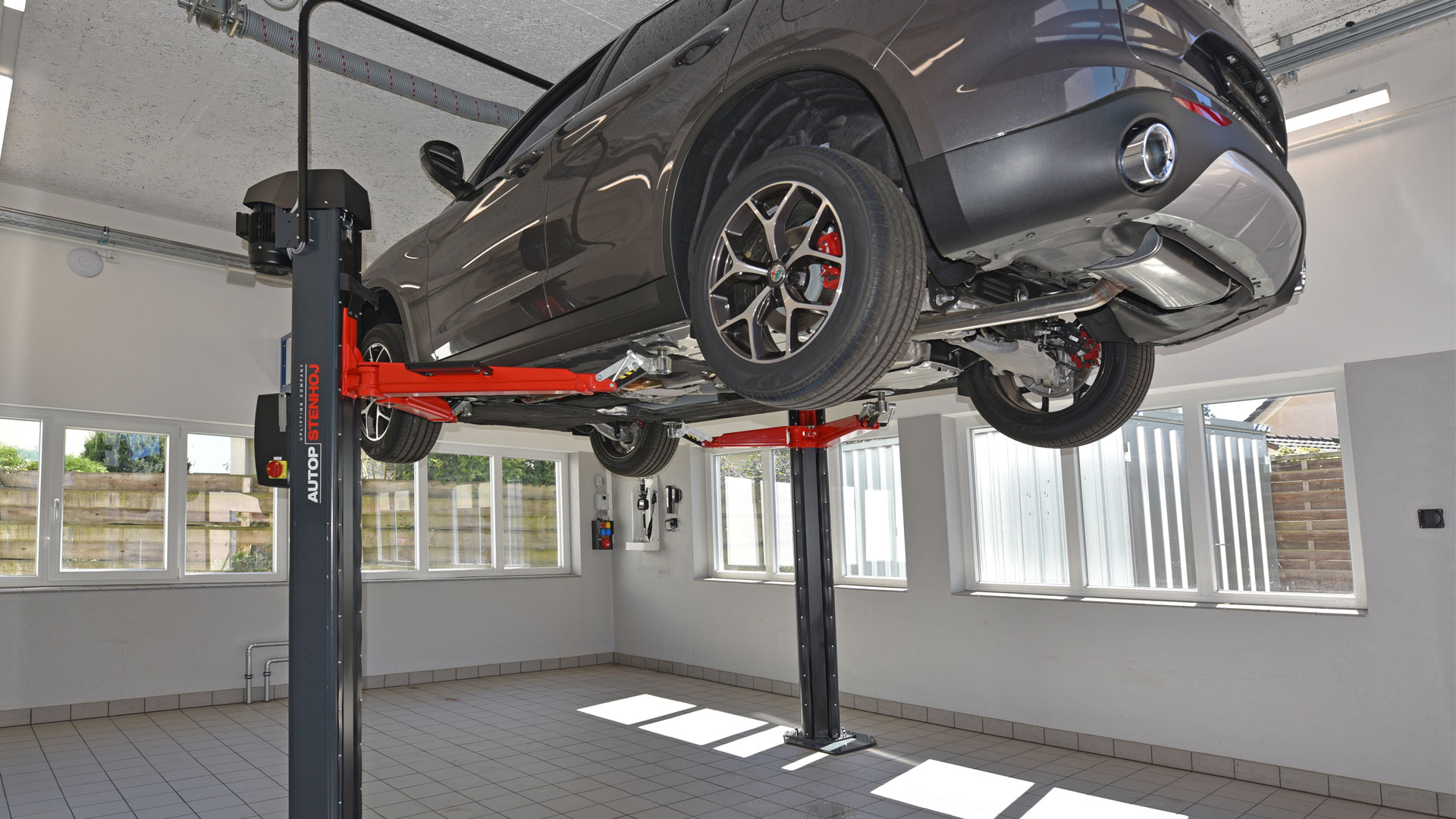

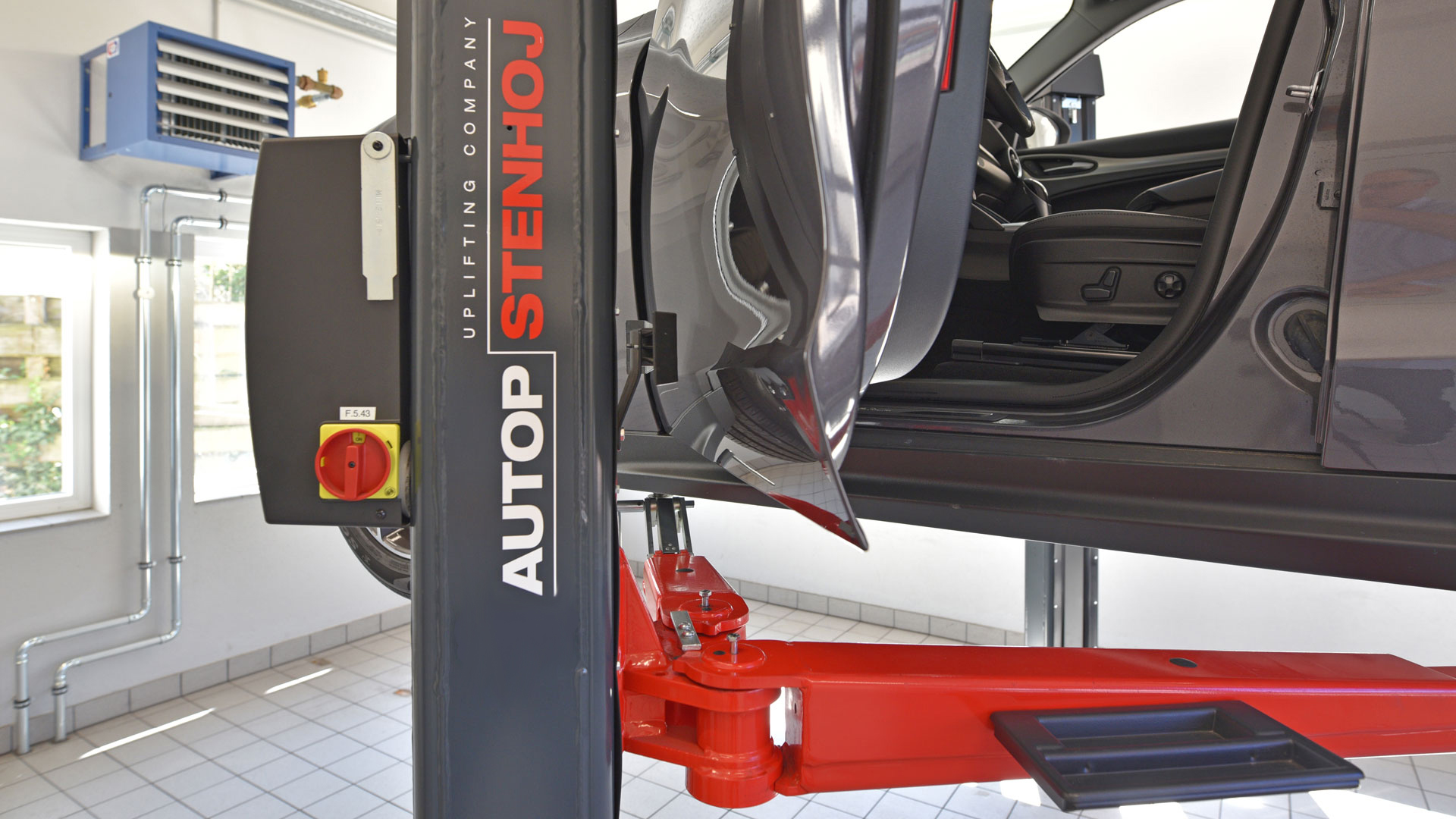

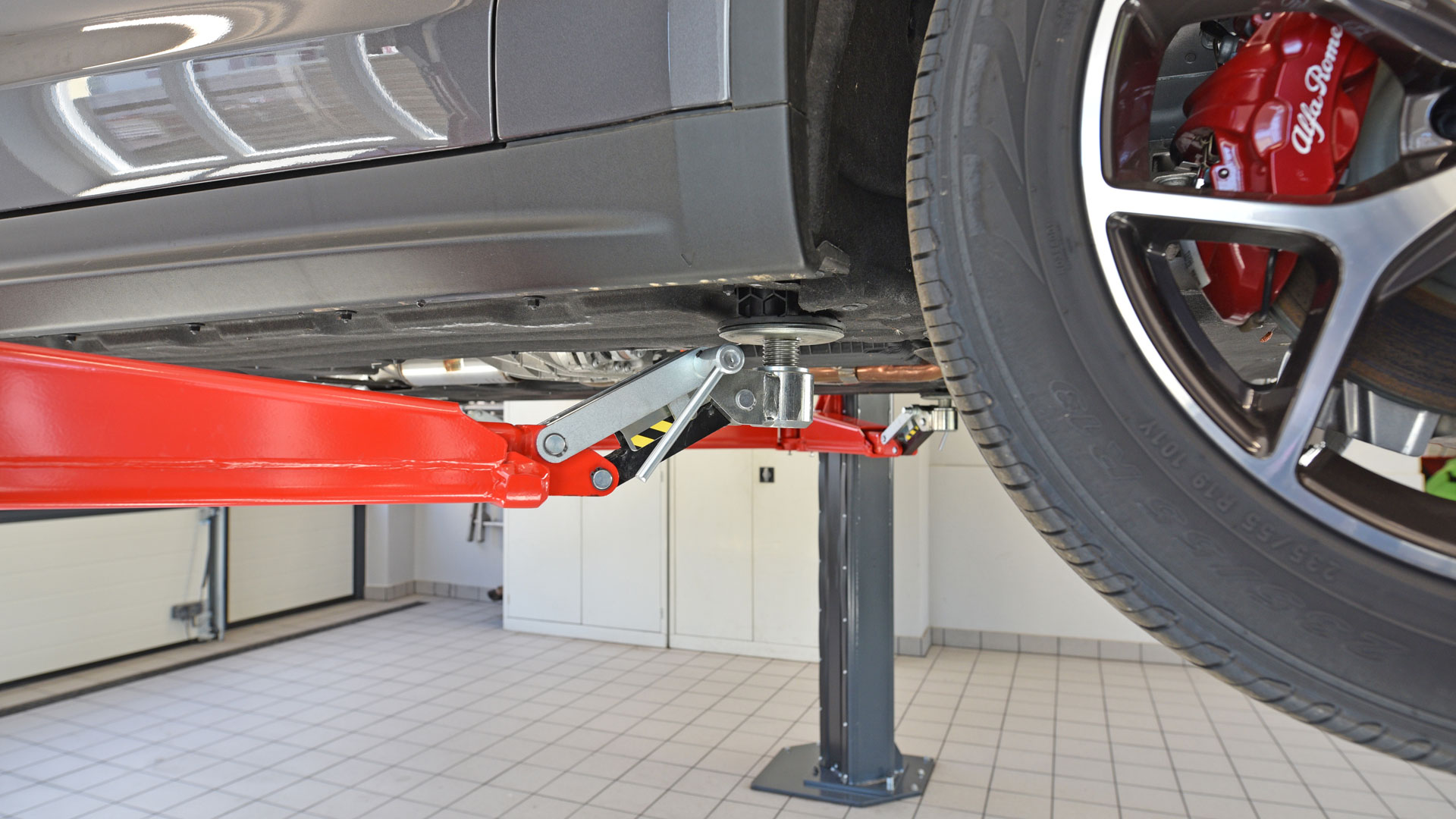

Maestro 2.32 NxT

2-Säulen-Hebebühnen

Elektromechanische 2-Säulen-Hebebühne mit 3,2 t Tragkraft

Standardlackierung:
Arme: RAL 3020
Säulen: RAL 7016



Ausführungen

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• F = Flexaufnahmen
• CF = Combiflex Aufnahme

ST/ST = vorne und hinten einfach teleskopierbarer langer Arm

• Verschiedene Portalhöhen verfügbar, alternativ Unterflursatz
• LED-Beleuchtung
• Energieset mit Druckluftanschluss und Steckdose
• Fundamentanker
• Zweite Bedieneinheit für Gegensäule
• Umfangreiches Steckpilzprogramm, je nach Fahrzeugtyp

Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	3200 kg
Hubhöhe	1900 mm
Nutzhöhe	F: 1985-2015 mm CF: 1990-2145 mm
Hub-/Senkzeit	~ 35 sec.
Anschlusswerte	2x 230/400V - 50 Hz - 25 A
Motor	2 x 2,8 kW

Skizzen

• Maestro 2.32 NxT CF ST/ST - T12406
• Maestro 2.32 NxT CF ST/ST - T12403
• Maestro 2.32 NxT F ST/ST - T12405
• Maestro 2.32 NxT F ST/ST - T12402

Prospekte

• Prospekt Maestro 2.32 & 2.35 NxT
• Prospekt Radgreifer, Steckpilze, E-Adapter

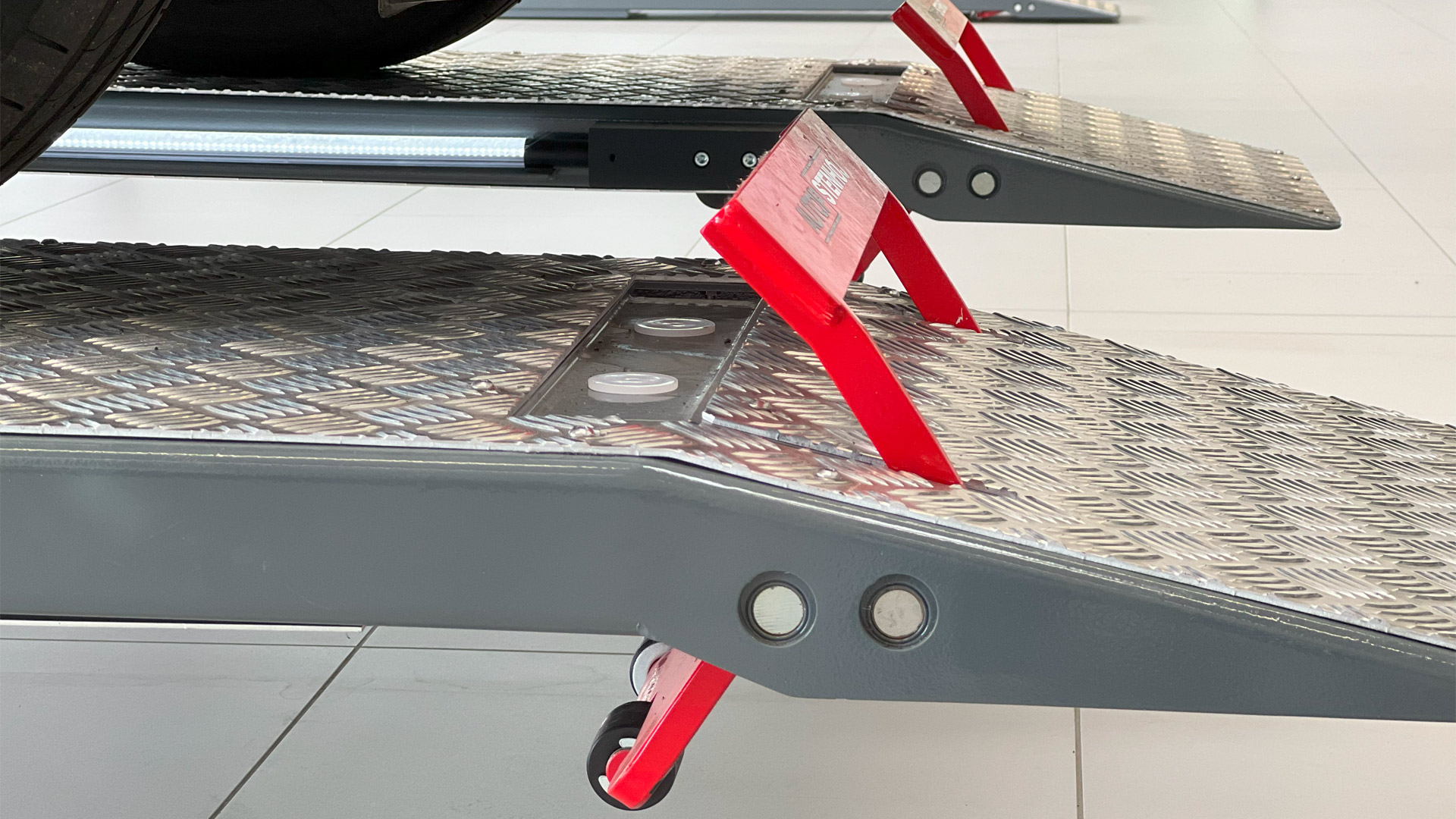

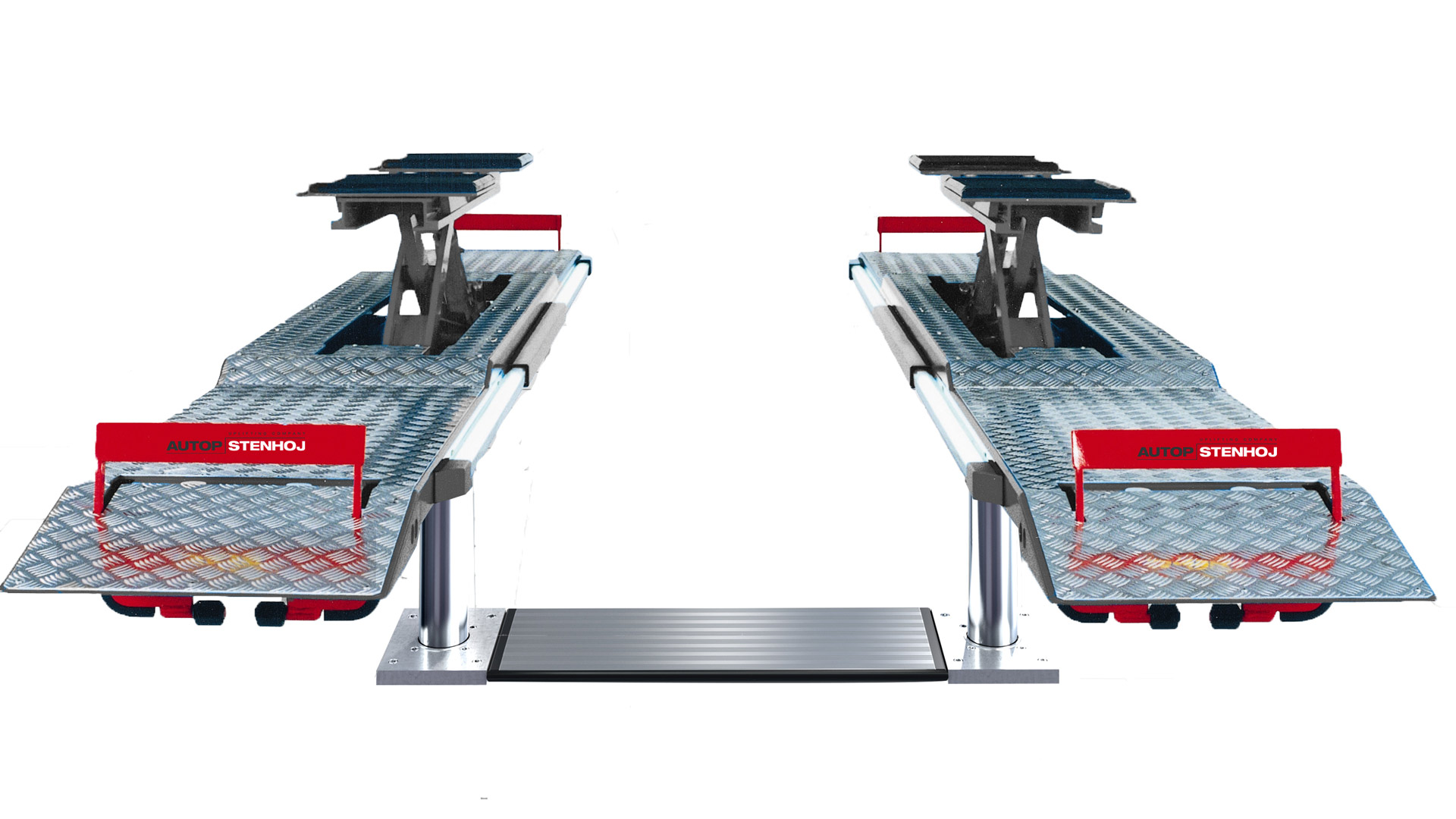

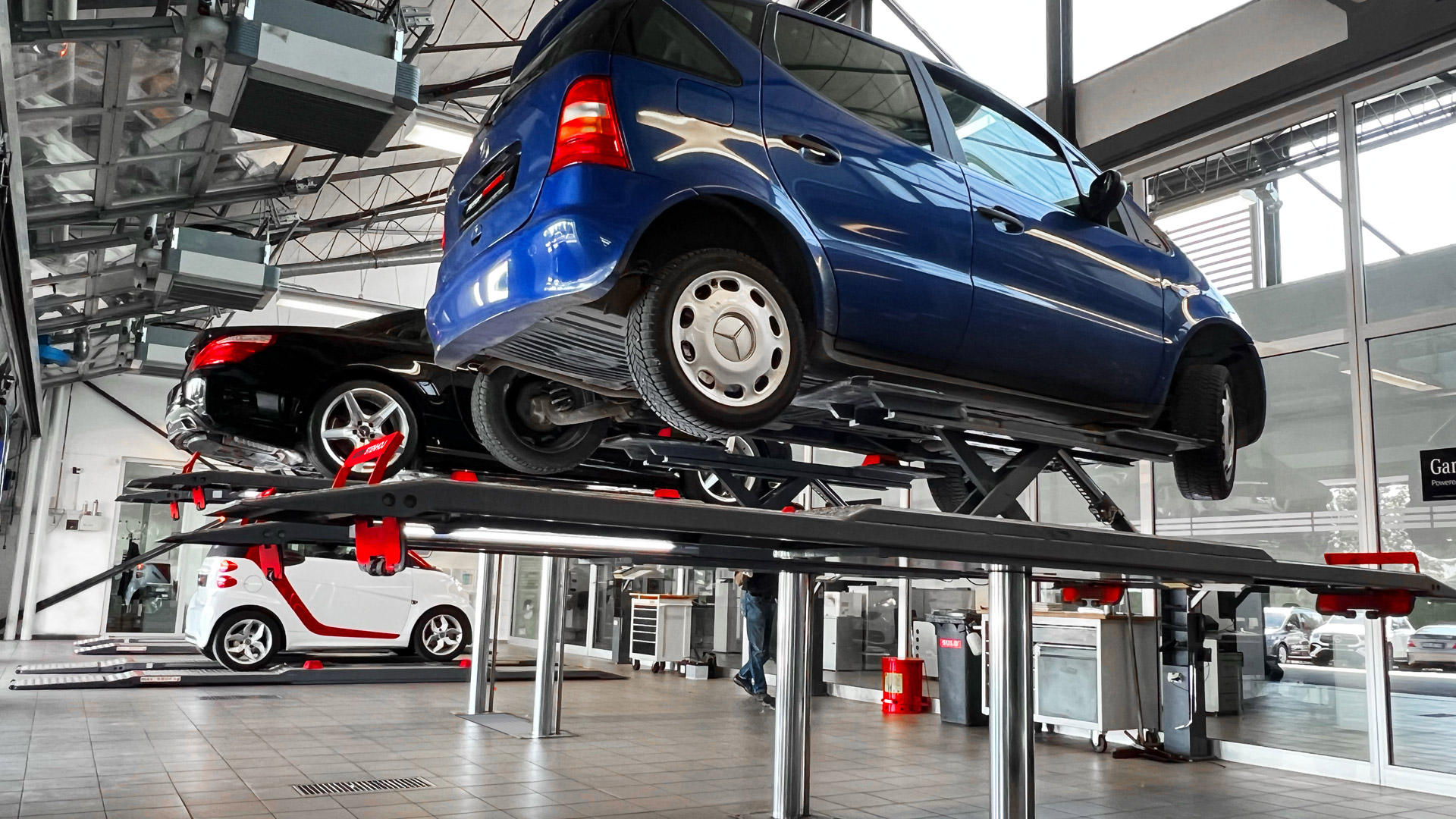

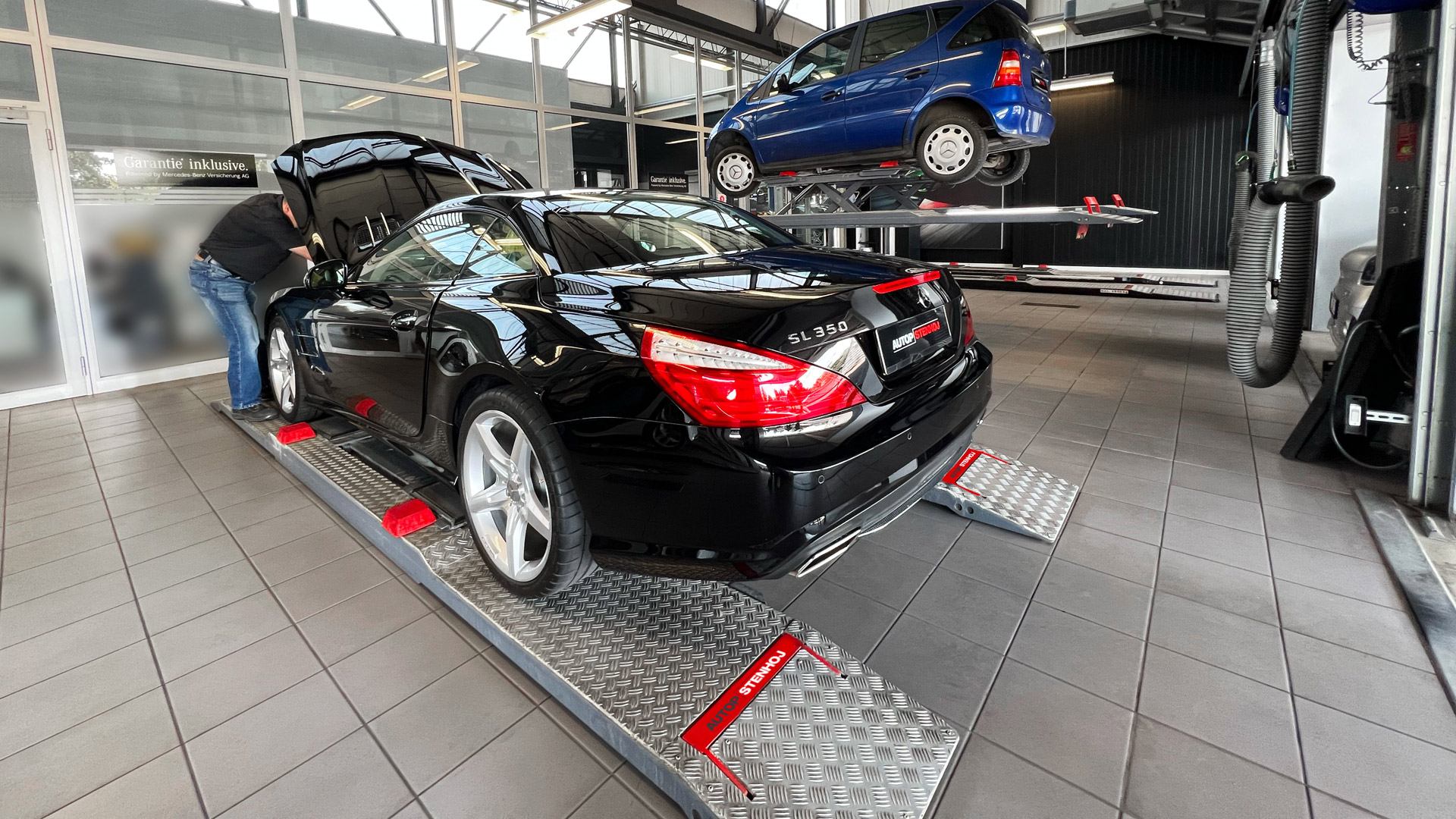

Masterlift 2.35 NxT Fn Check-in

2-Stempel-Hebebühnen

Elektrohydraulische 2-Stempel-Hebebühne, 3,5 t mit Fahrbahnlastaufnahme und Radfreiheber

Standardlackierung:

• Fahrbahnen: RAL 7016 mit Aluminium-Beplankung
• Scherenradfreiheber: RAL 7016

Tragrahmen:

• Standard: komplett feuerverzinkt

Unterwanne:

• Standard: lackiert
• Optional: feuerverzinkt oder kunststoffbeschichtet

Einbauvarianten:

• Fußbodenaufliegender Einbau
• Deckeneinbau
• Selbsttragende Ausführung, ohne Belastung des Wannenbodens

• XY-Schieber für den Radfreiheber (Fn)
• Spritzverzinkung

Hebebühnentyp	2-Stempel-Hebebühnen
Anwendungsbereich	Direktannahme, Prüftechnik
Lastaufnahme	Fahrbahnen
Tragfähigkeit, bis	3500 kg
Hubhöhe	1915 mm
Nutzhöhe	2018
Zylinderdurchmesser (hv)	2 x 140 mm
Kolbenabstand	1550 mm
Hub-/Senkzeit	~ 30 sec.
Fundamenttiefe	2640 mm
Aggregat	3 kW
Hydraulikölmenge	10
Anschlusswerte	3x230/400V-50 Hz -16 A

Skizzen

• Masterlift 2.35 NxT Fn Check-in

Prospekte

• Prospekt Masterlift 2.35 NxT Fn Check-in
• NxT Generation - Unterflur-Technik neu gedacht!
• Prospekt Mittelabdeckung

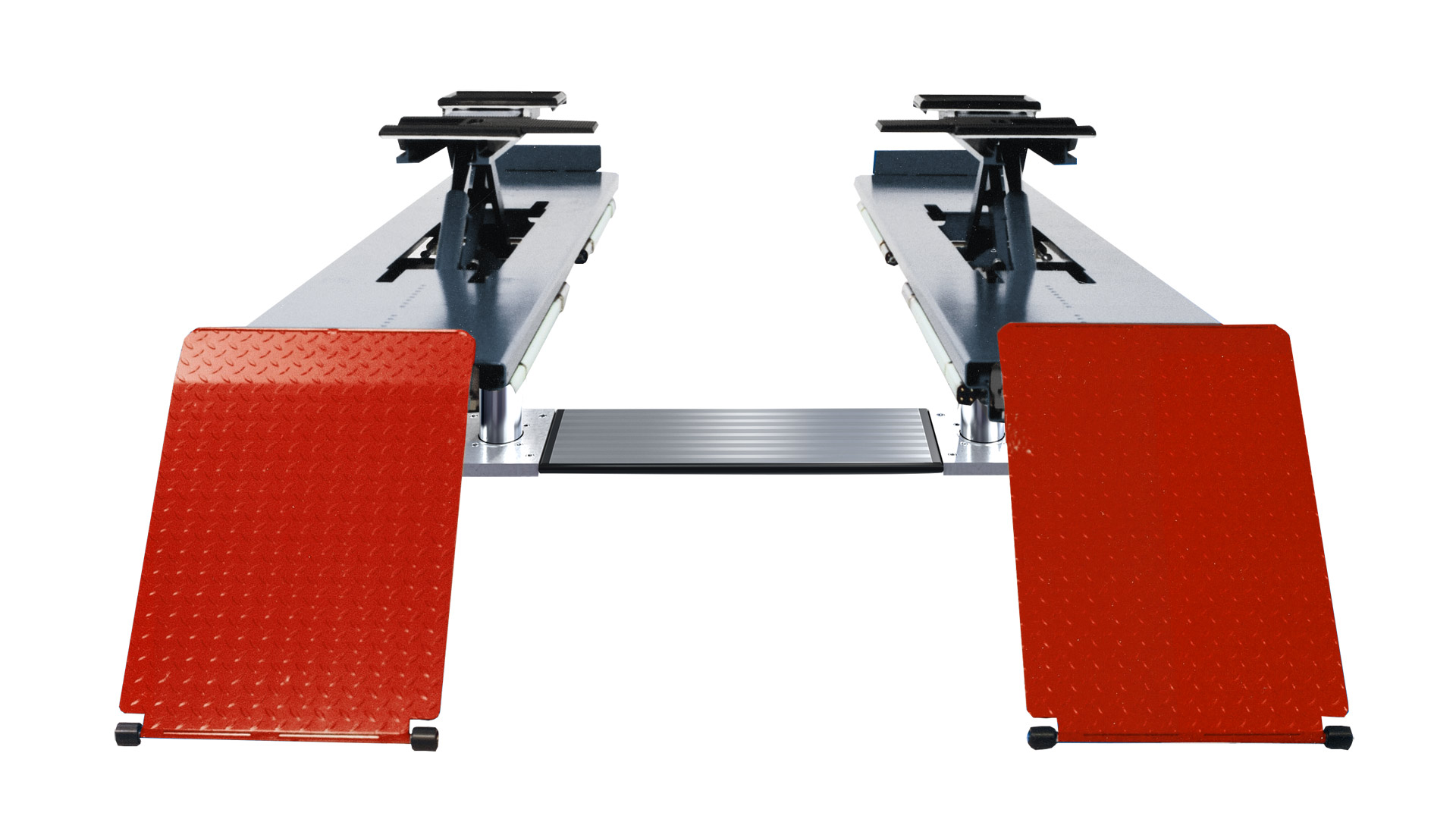

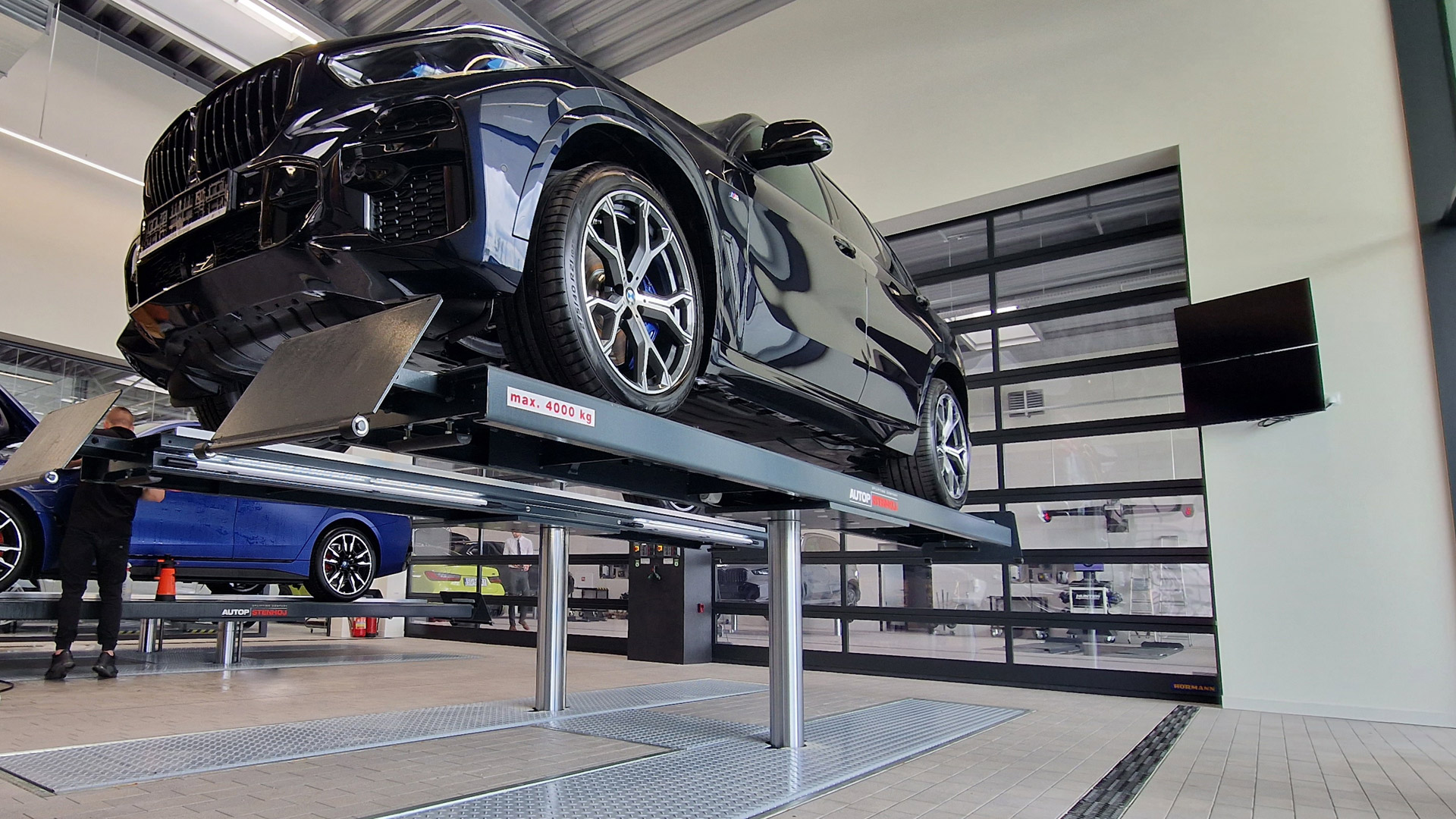

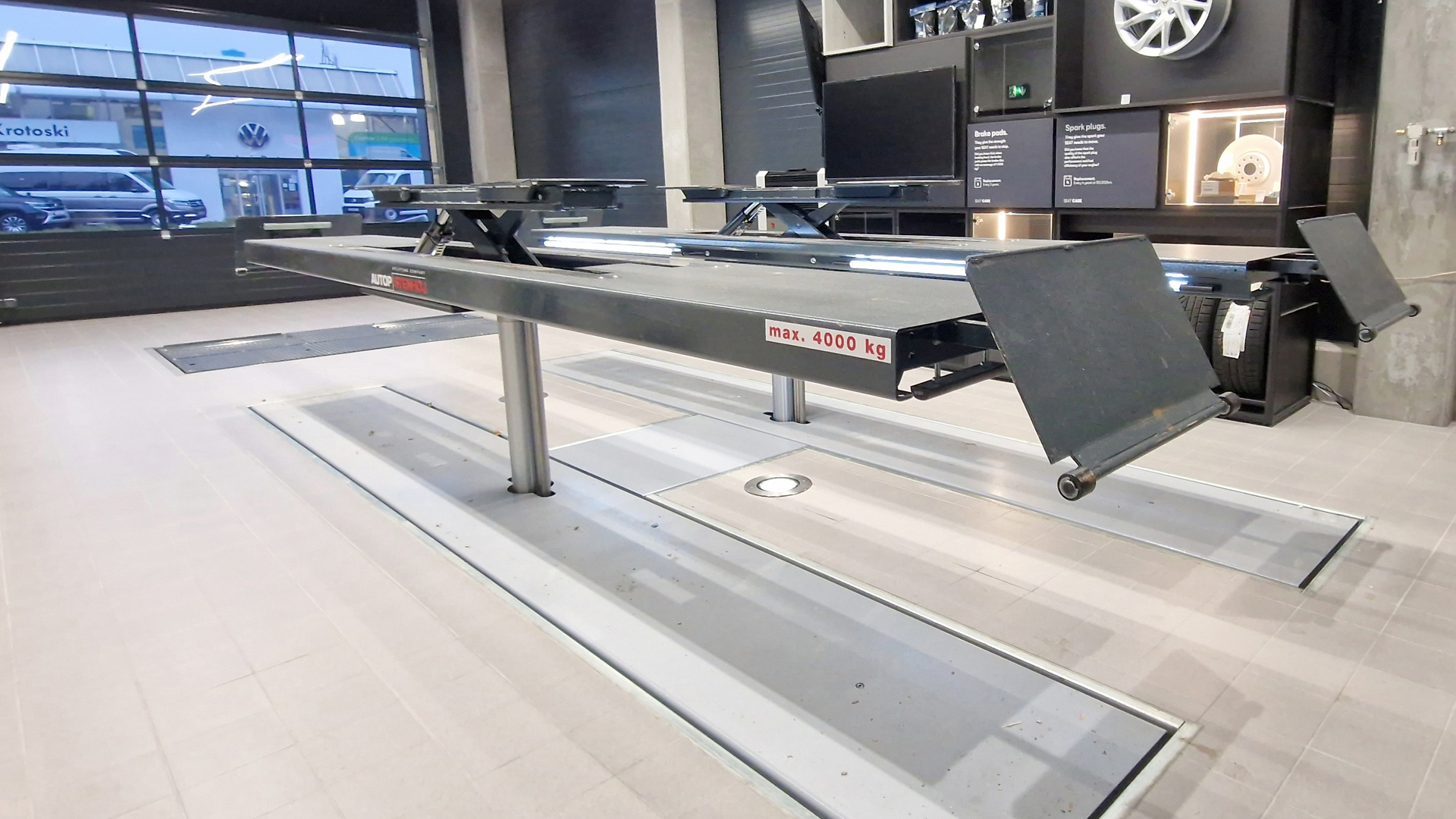

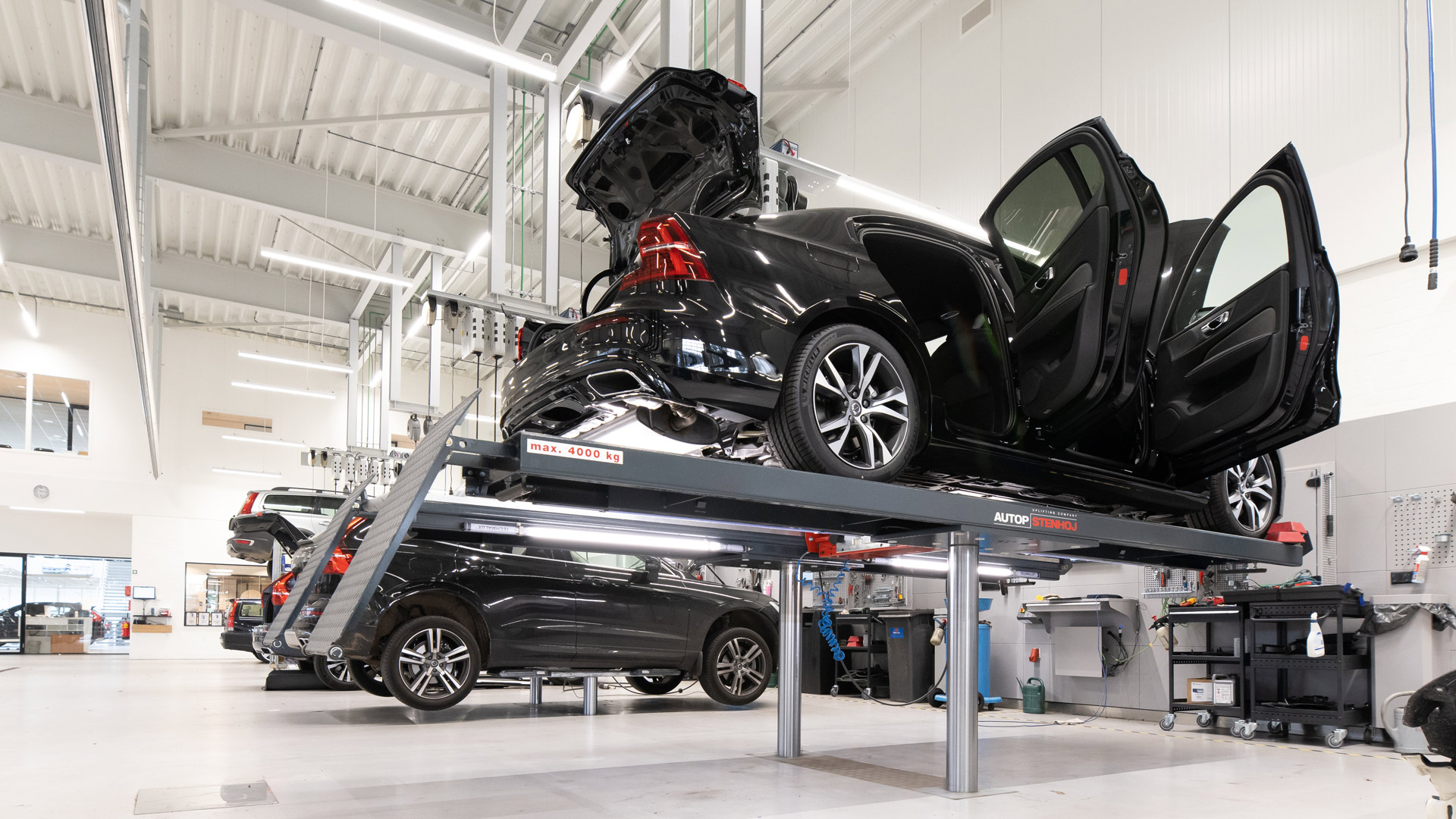

Masterlift 2.40 NxT F & Fn

2-Stempel-Hebebühnen

Elektrohydraulische 2-Stempel-Hebebühne 4,0 t mit Fahrbahnlastaufnahme

Standardlackierung:

• Fahrbahnen: RAL 7016
• Rampen: RAL 3020

Tragrahmen:

• Standard: komplett feuerverzinkt

Unterwanne:

• Standard: lackiert
• Optional: feuerverzinkt oder kunststoffbeschichtet

Einbauvarianten:

• Fußbodenaufliegender Einbau

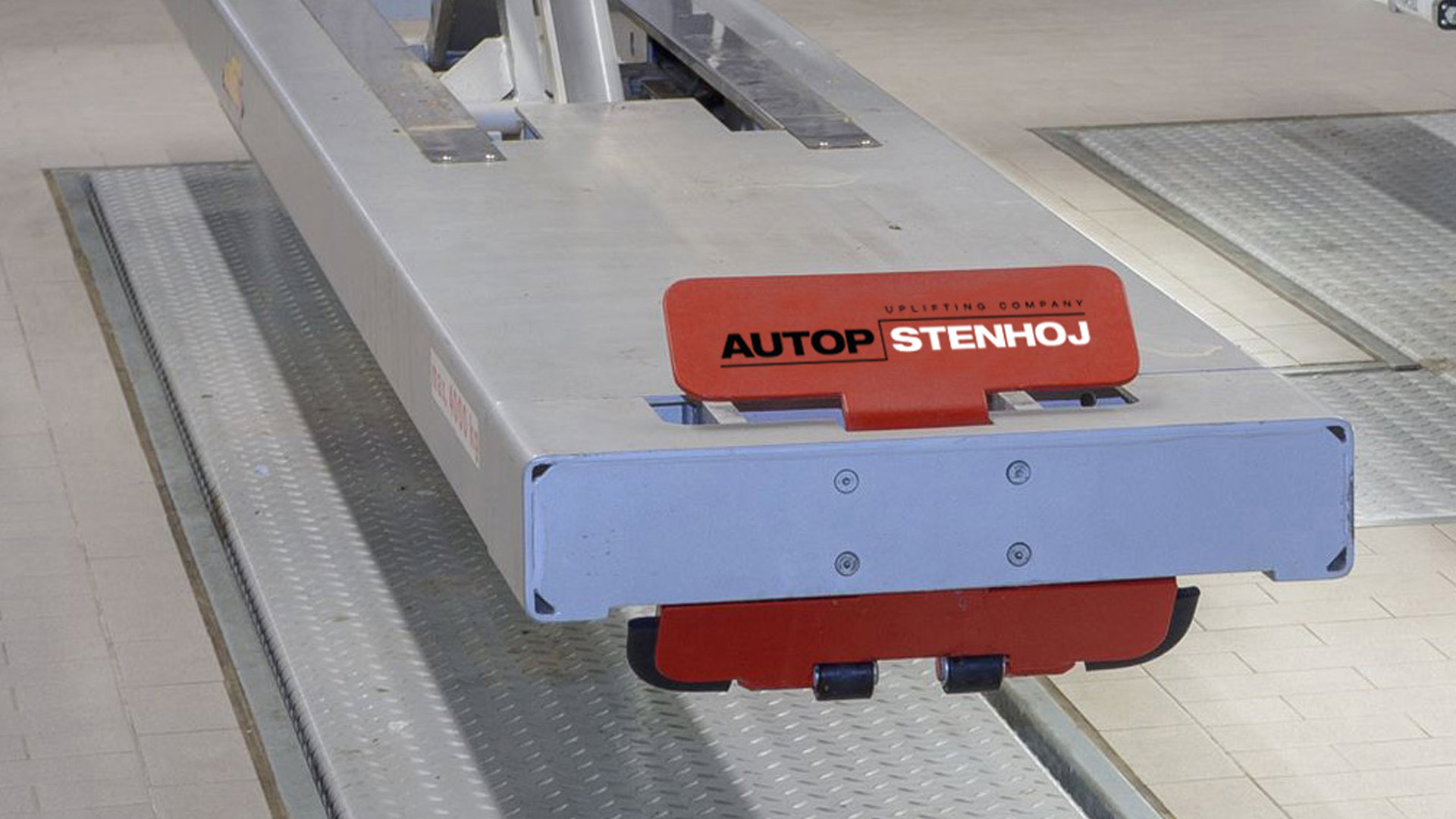

• Fußbodenbündiger Einbau mit oder ohne Bodenausgleich
• Deckeneinbau
• Selbsttragende Ausführung, ohne Belastung des Wannenbodens

• Zusätzliche Achsmessstützen
• Aluminium-Beplankung

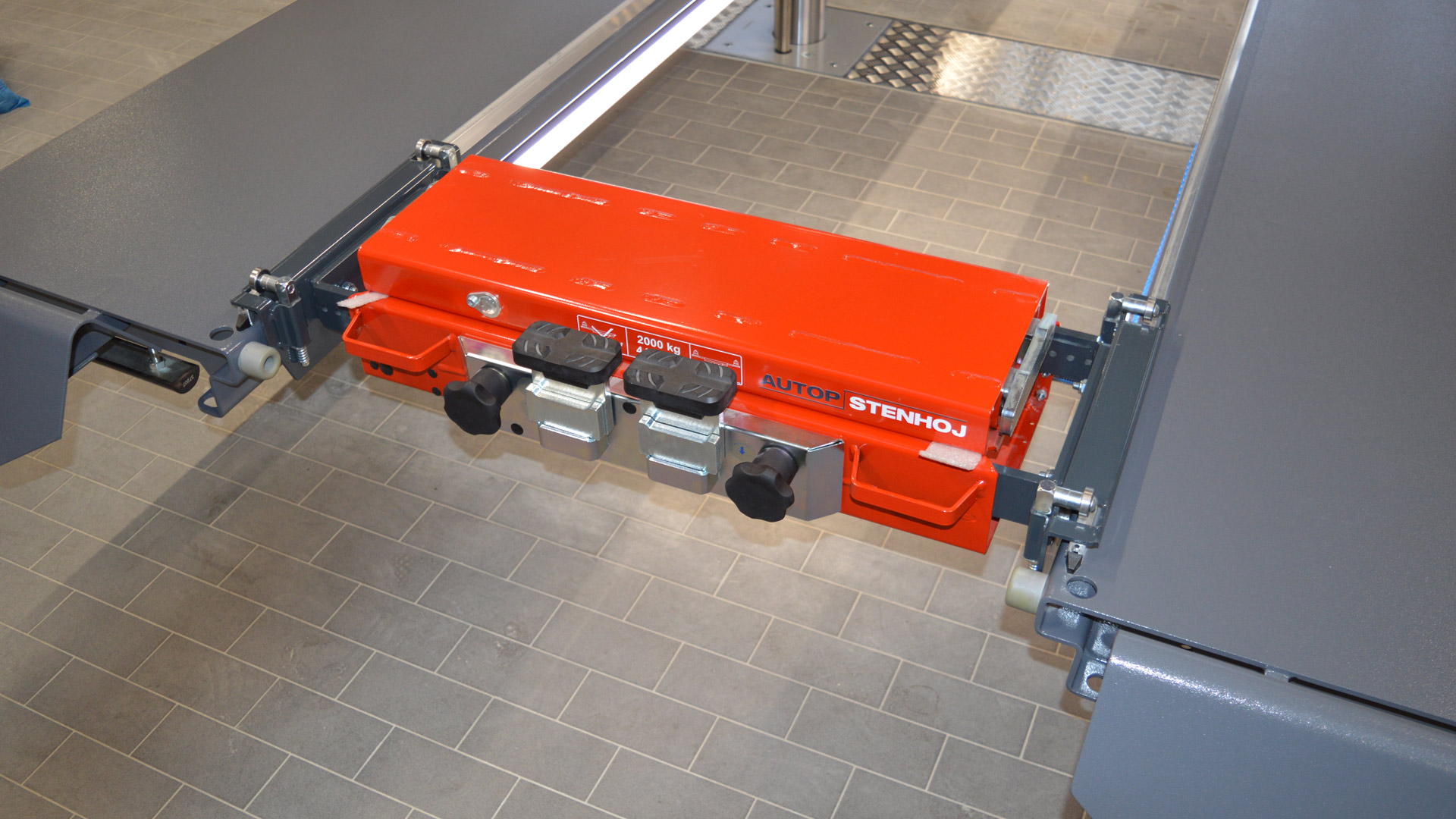

• Achsheber
• Beleuchtung
• Steckbare Querstrebe
• Verschiedene Auffahrklappen
• Spritzverzinkung

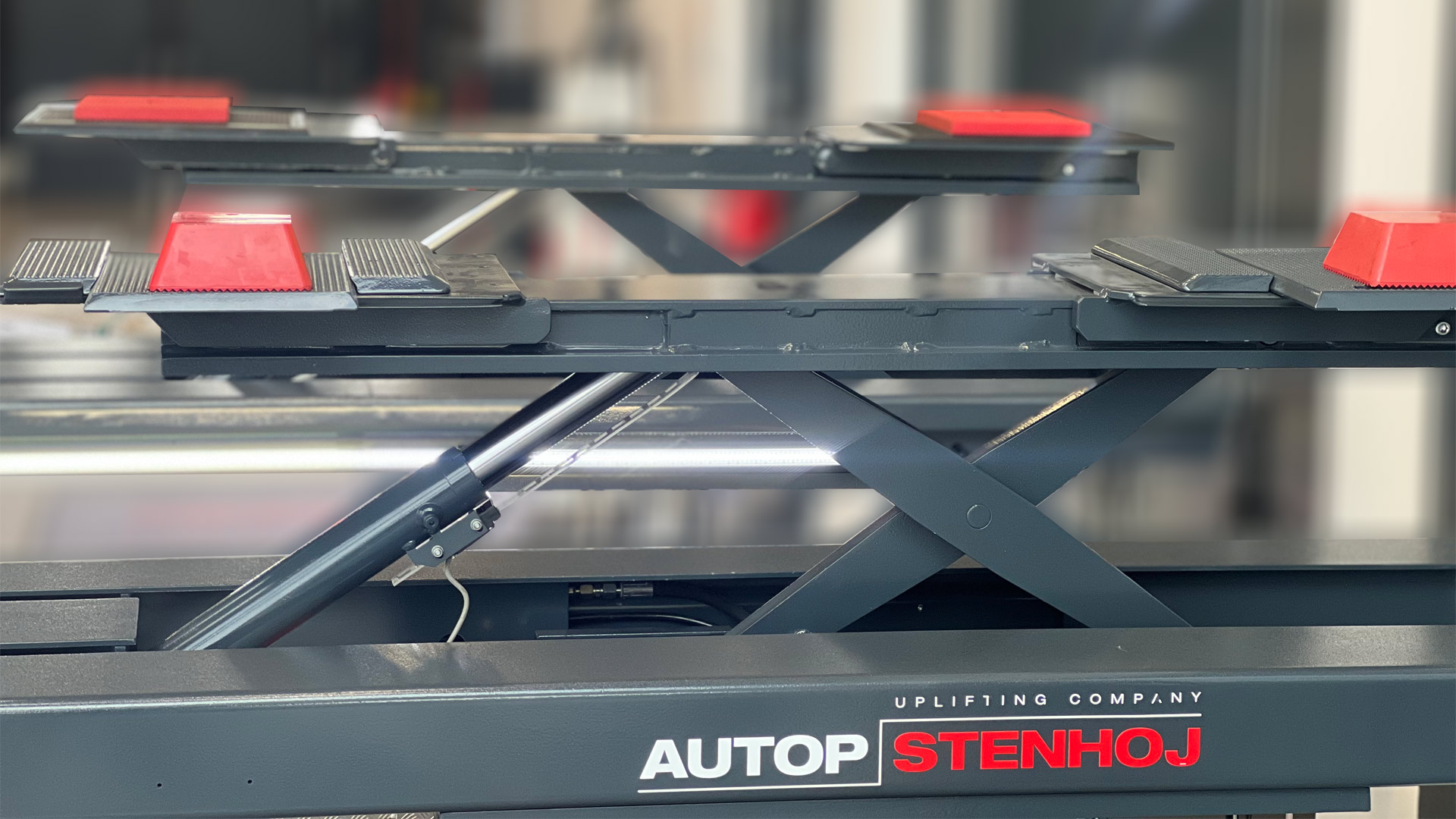

• XY-Schieber für den Radfreiheber (Fn)
• Absetzleisten für SWEP

Hebebühnentyp	2-Stempel-Hebebühnen
Anwendungsbereich	Achsvermessung, Direktannahme, Prüftechnik, Reparatur und Wartung
Lastaufnahme	Fahrbahnen
Tragfähigkeit, bis	4000 kg
Hubhöhe	1915 mm
Nutzhöhe	2063 mm
Zylinderdurchmesser (hv)	2 x 140 mm
Kolbenabstand	1550 mm
Hub-/Senkzeit	~ 30 sec.
Fundamenttiefe	2640 mm
Aggregat	3 kW
Hydraulikölmenge	~ 10 l
Anschlusswerte	3x230/400 V - 50 Hz

Skizzen

• Masterlift 2.40 NxT F
• Masterlift 2.40 NxT Fn

Prospekte

• NxT Generation - Unterflur-Technik neu gedacht!
• Prospekt Mittelabdeckung
• Prospekt Masterlift 2.40 NxT F & Fn
