Masterlift 2.35 NxT TR Saav

2-Stempel-Hebebühnen

Elektrohydraulische 2-Stempel-Hebebühne 3,5 t mit verschiebbarer Schwenkarmlastaufnahme
Zahnstangen-Lösung

Standardlackierung:

• Grundplatte: RAL 7016
• Arme: RAL 3020 - optional mit KTL Beschichtung

Tragrahmen:

• Standard: komplett feuerverzinkt

Unterwanne:

• Standard: lackiert

• Synchronisation und Sicherheit über Zahnstange
• Grundsätzlich selbsttragende Ausführung

Einbauvarianten:

• Fußbodenaufliegender Einbau



• Umfangreiches Steckpilzprogramm, je nach Fahrzeugtyp
• Sonderlackierung auf Anfrage

Hebebühnentyp	2-Stempel-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	3500 kg
Hubhöhe	2006 mm
Nutzhöhe	Sport: 2084 - 2116 mm Uni: 2101 - 2180 mm
Zylinderdurchmesser (hv)	2 x 140 mm
Kolbenabstand	1550 mm
Hub-/Senkzeit	~ 30 sec.
Fundamenttiefe	800 mm
Aggregat	3 kW
Hydraulikölmenge	10 l
Anschlusswerte	230/400 V / 50 Hz / 16 A

Skizzen

• Masterlift 2.35 NxT TR Saav

Prospekte

• Prospekt Masterlift 2.35 NxT & NxT TR Saav
• NxT Generation - Unterflur-Technik neu gedacht!

Testmaster PT40

Plattenbremsenprüfstand für Direktannahme, Reparatur und Wartung, Prüftechnik, Hauptuntersuchung

• Digital-Anzeigenschrank für Bremswerte
• Integrierter Radarsensor
• 2 feuerverzinkte Bremsplatten mit Streckmetall
• 15m Vorverkabelt
• Kein besonderen Anforderungen an das Fundament, einfache Überflurmontage mit geringer Aufbauhöhe von 50mm
  (auch als komfortable bodenebene Version möglich)
• Einfache Installation, 240 V Stromanschluß
• Verschleißfreies elektronisches DMS-Meßsystem

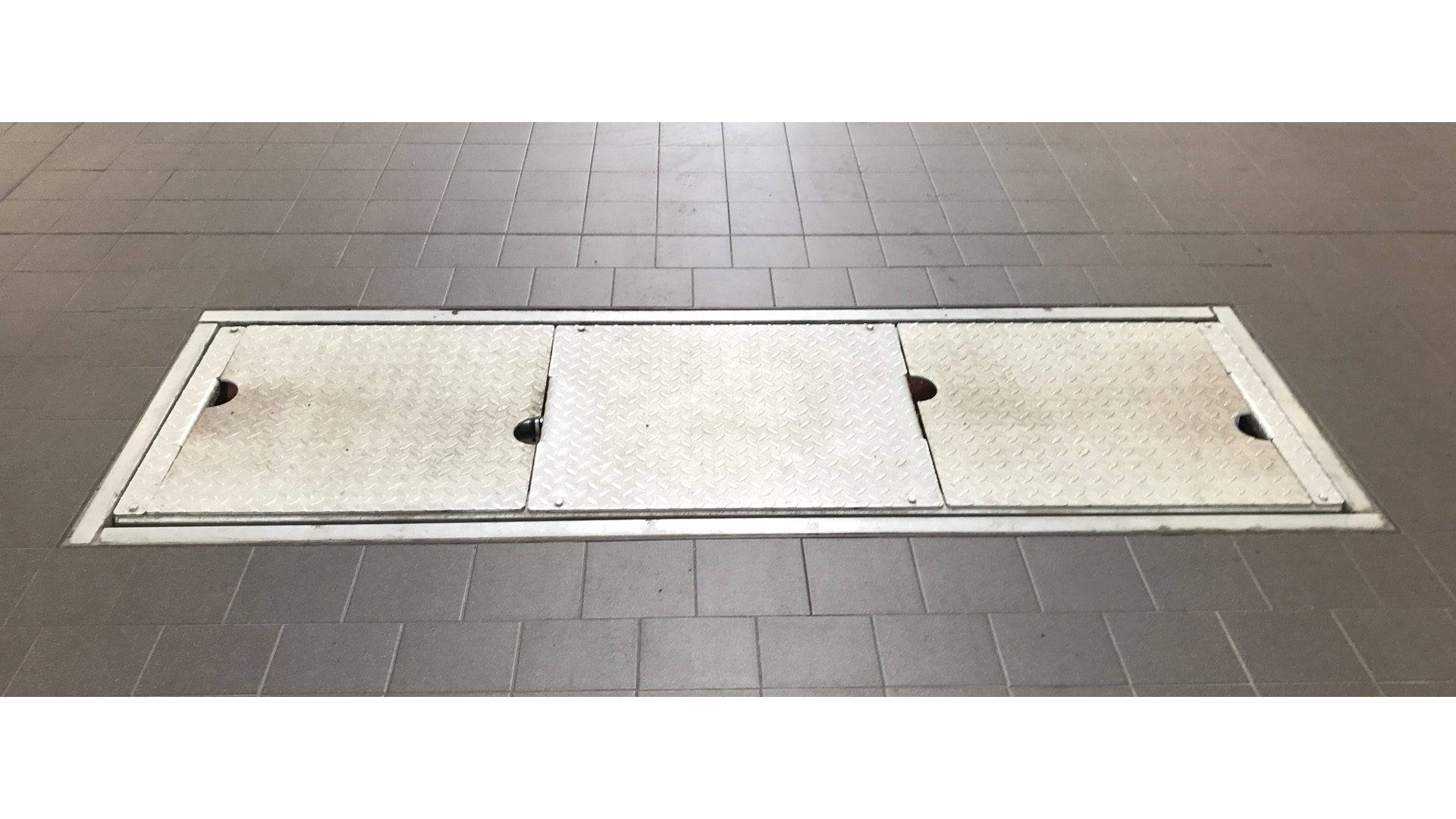

2 feuerverzinkte Prüfplatten mit Streckmetall

Einbauvarianten:

• Überflur
• Bodeneben

• Montageset überflur
• Montageset bodeneben
• Feuerverzinkte Grundplatten
• Wandhalter
• Standsäule
• Metall Kabelabdeckung
• PC-Konverter ASA Livestream
• Minirechner ASA Livestream
• Radarsensor extern
• Software Display Basic
• Software Display Office

Skizzen

• 1990000
• 1980010

Prospekte

• Prospekt Testmaster PT 40

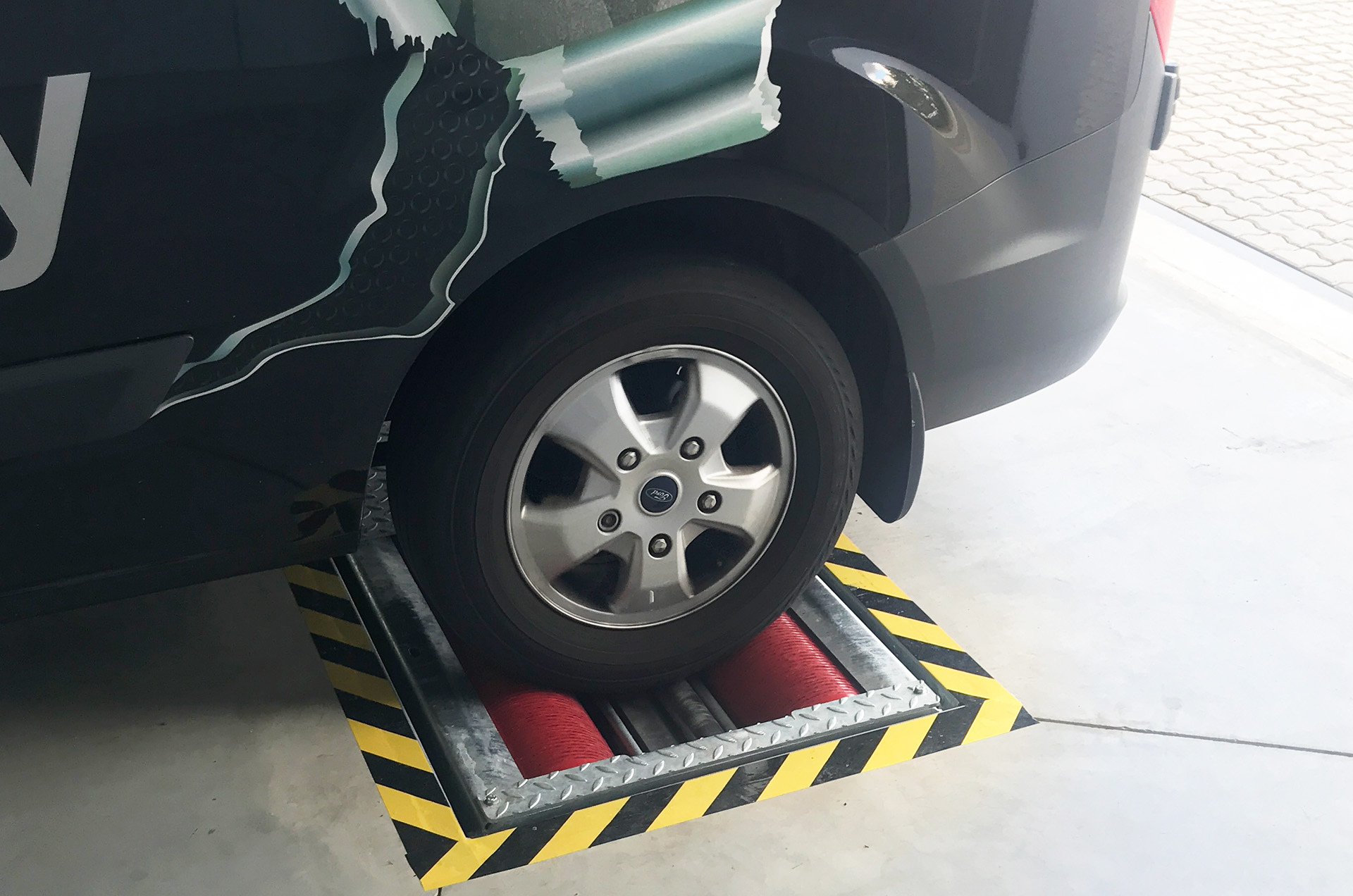

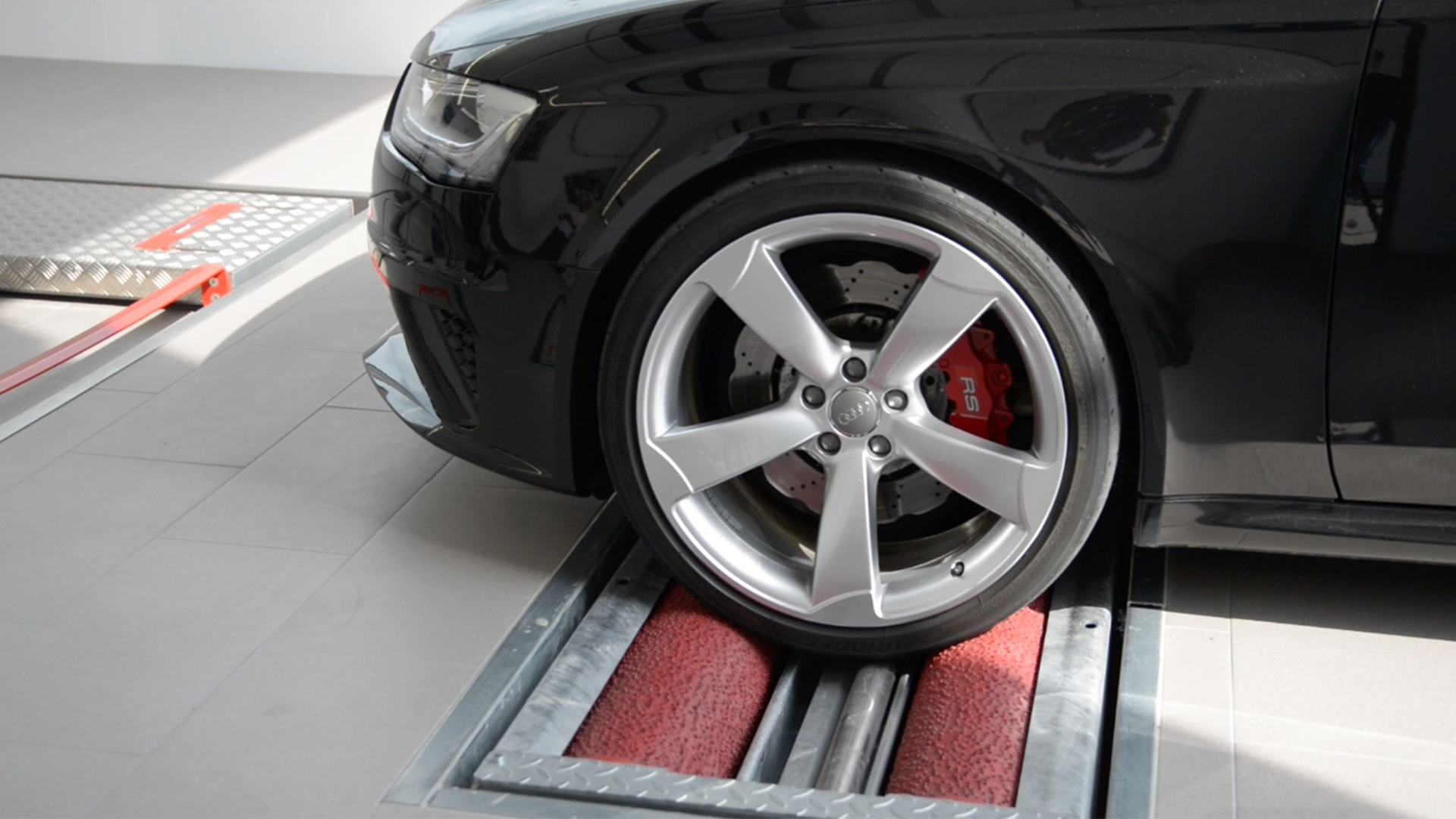

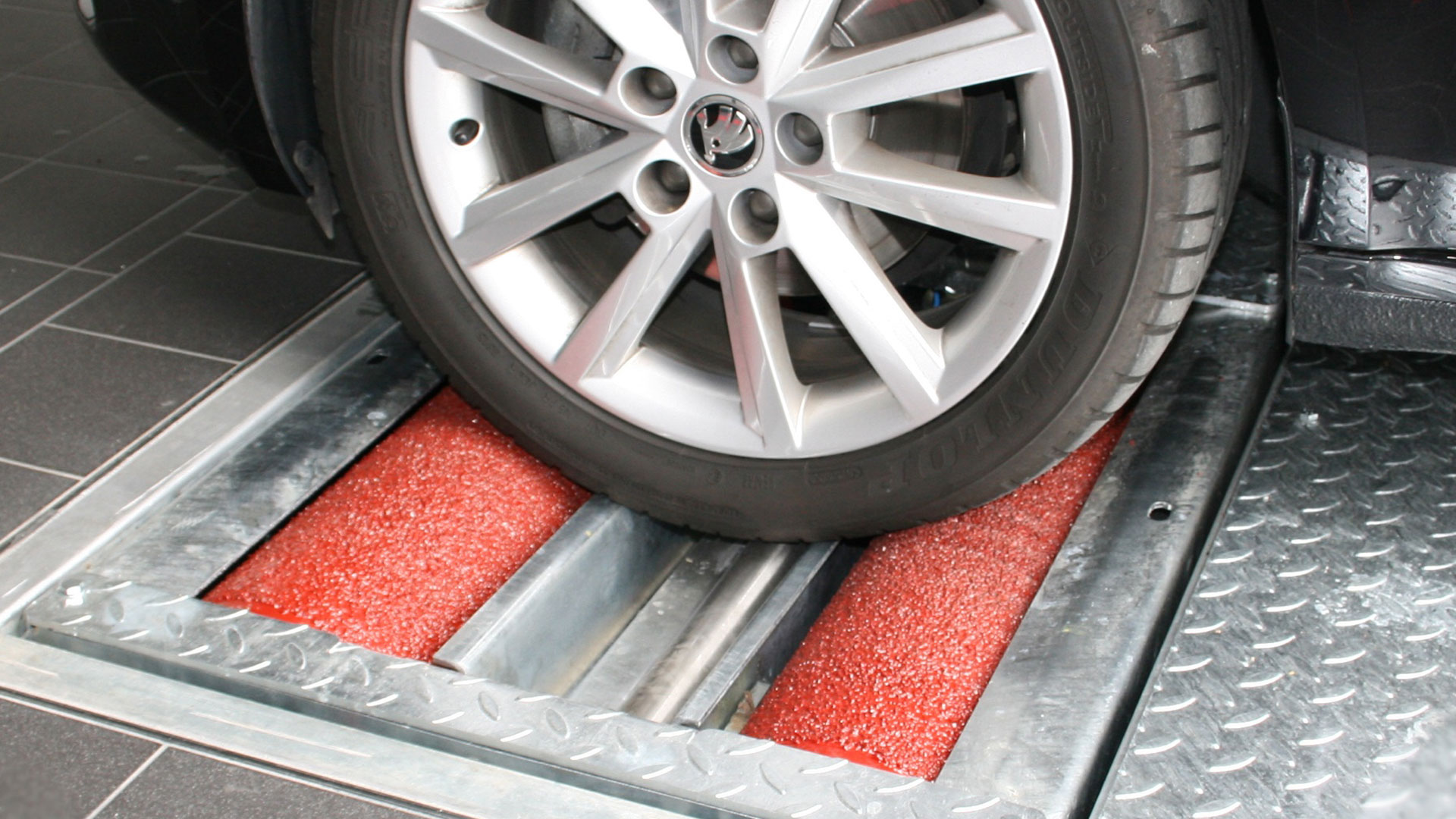

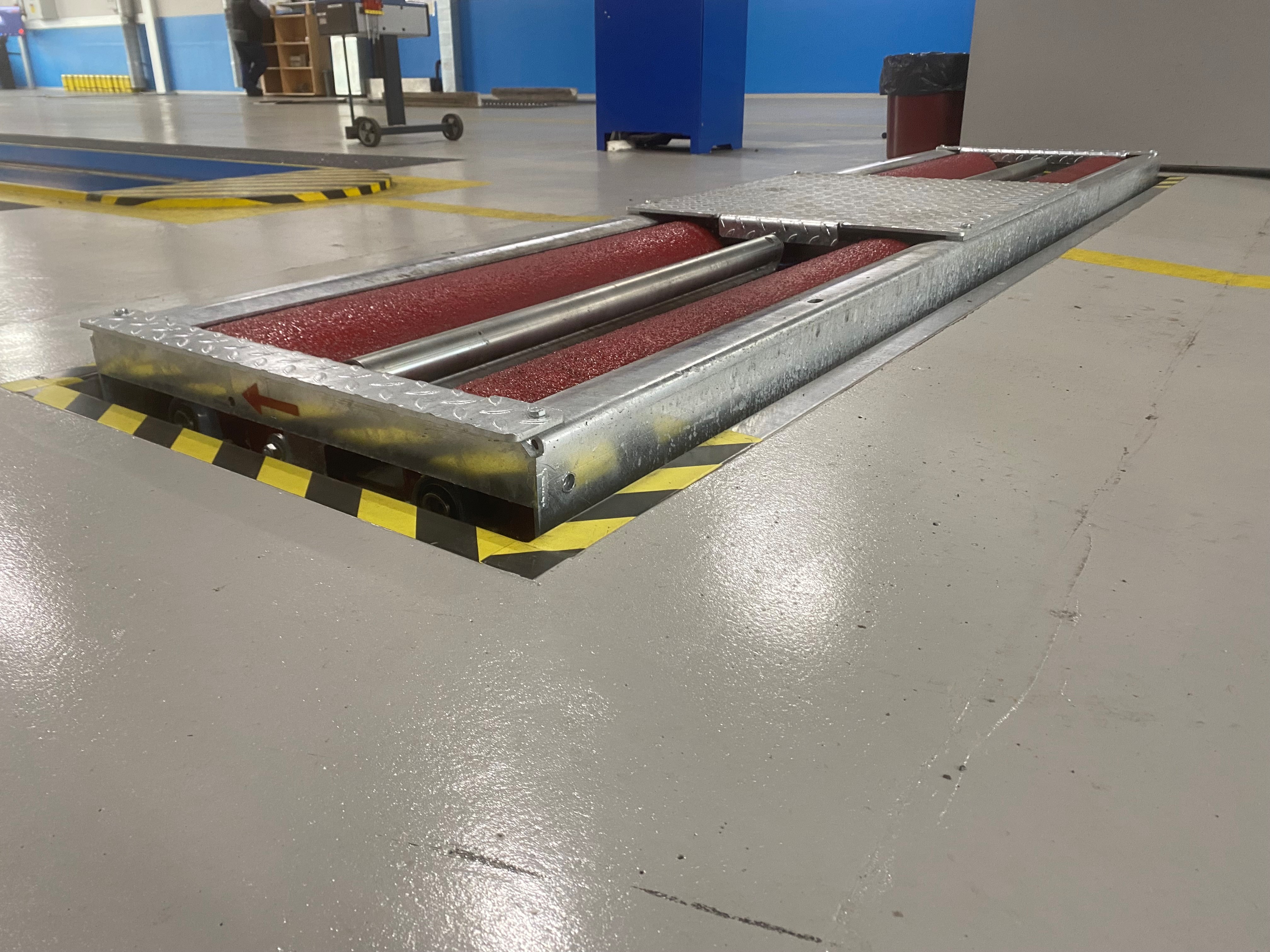

Testmaster RT40

Rollenbremsenprüfstand für Direktannahme, Reparatur und Wartung, Prüftechnik, Hauptuntersuchung

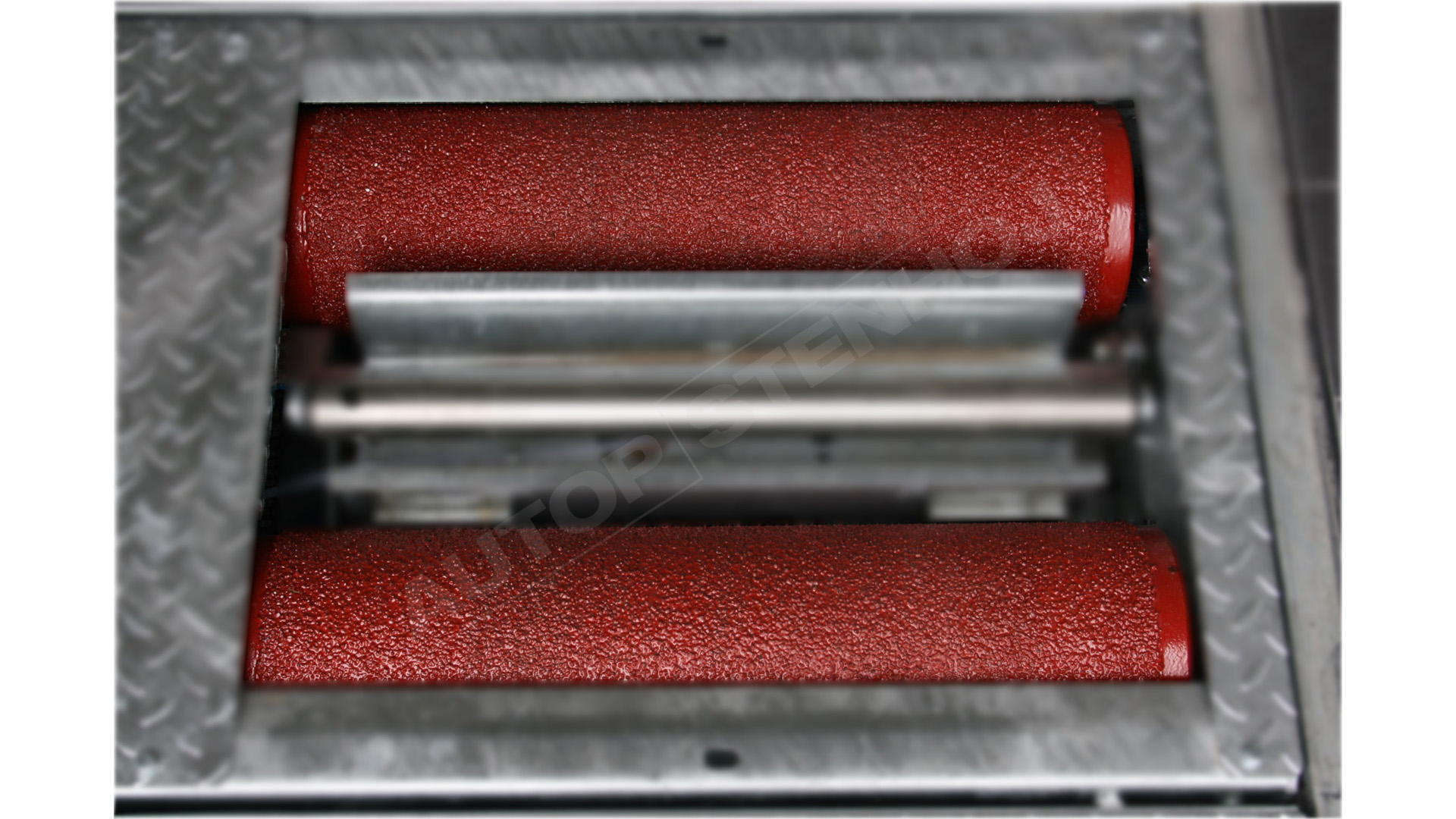

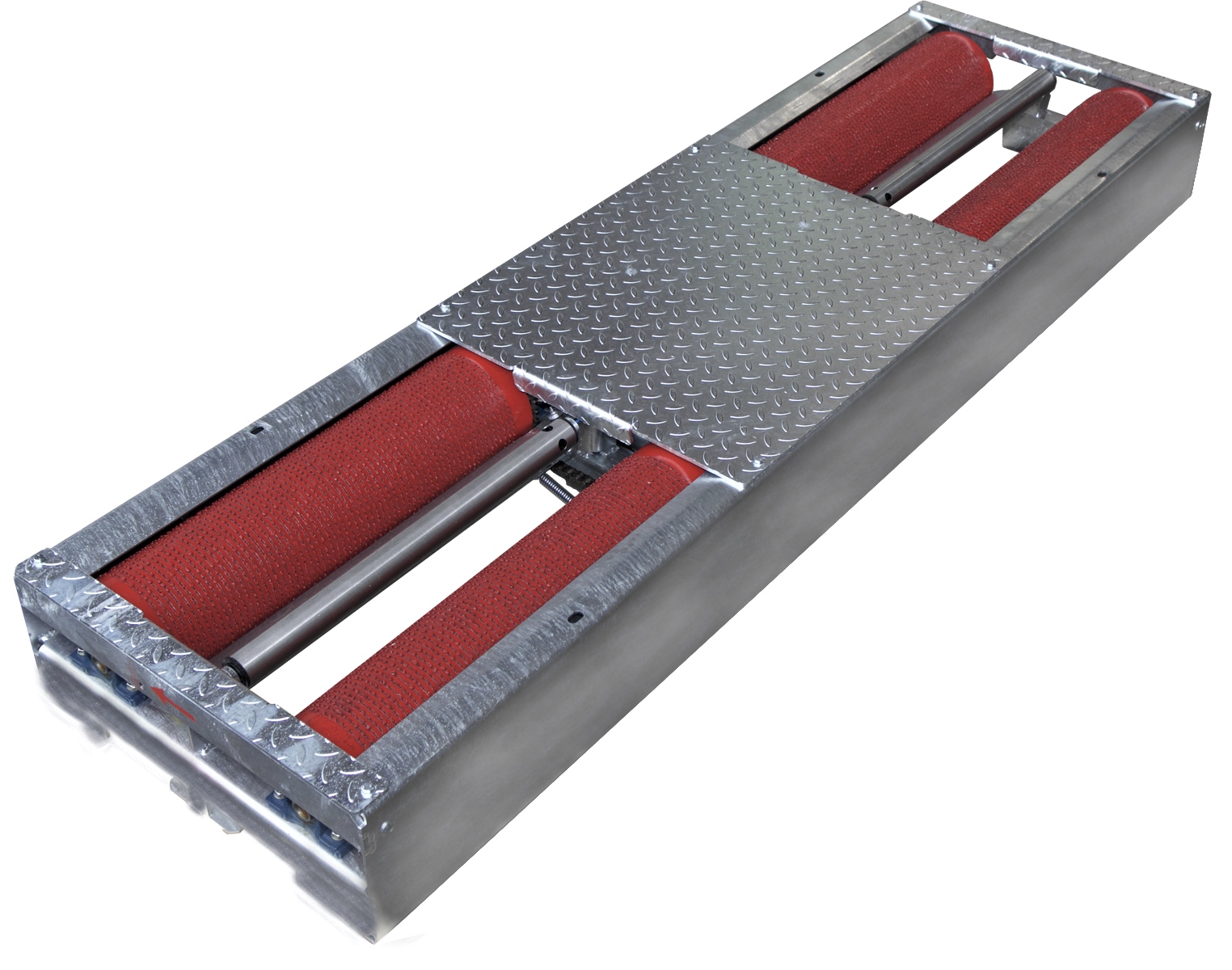

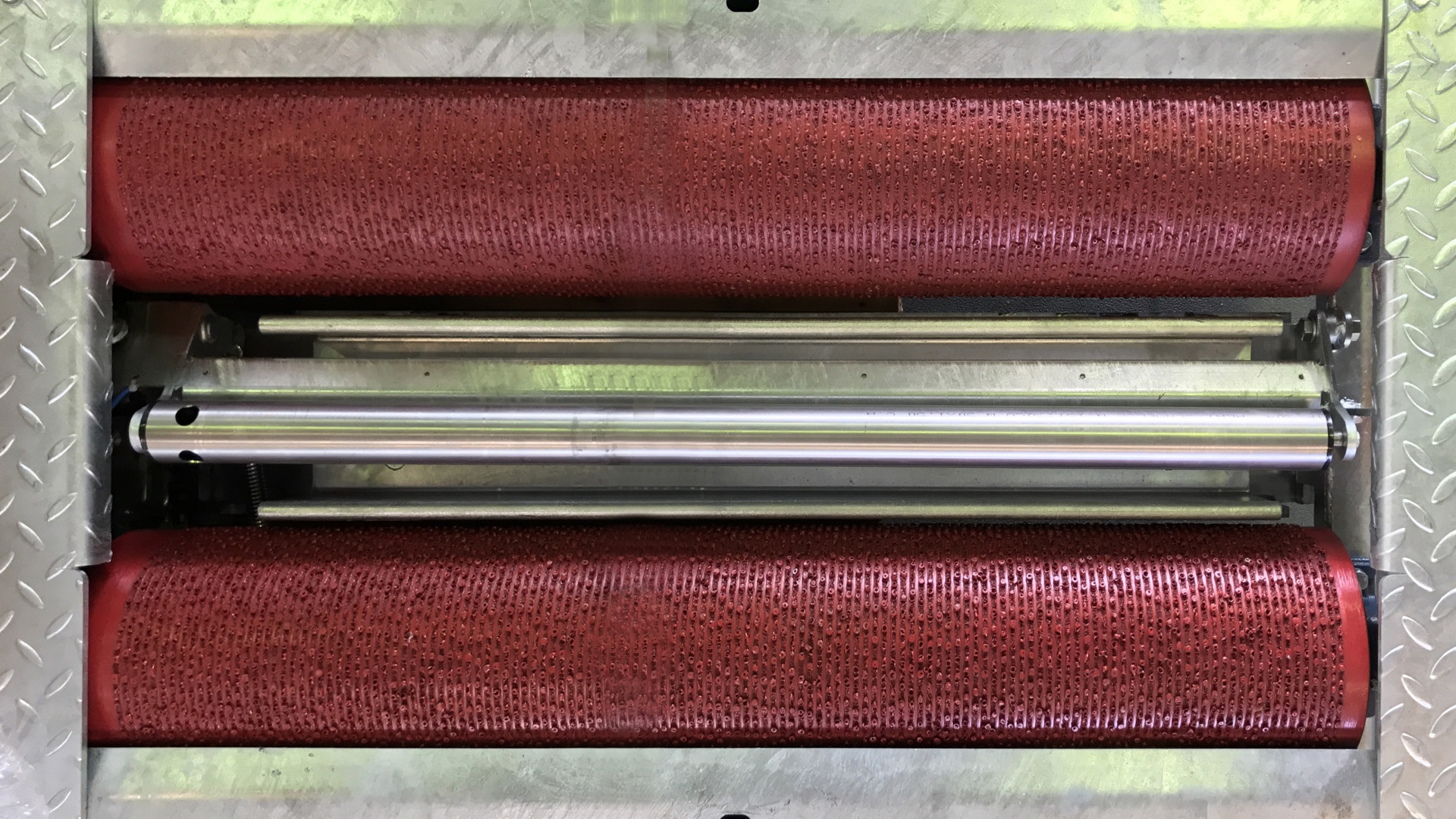

• feuerverzinkter, geschlossener Rollensatz
• verschleißarme Laufrollen, 205mm mit aufgeschweißter Profiloberfläche
• Prüfbreite von 800mm bis 2200mm (optional bis 2800mm)
• Justierschrauben für Höheneinstellung
• verschleißfreies, elektronisches DMS-Meßsystem

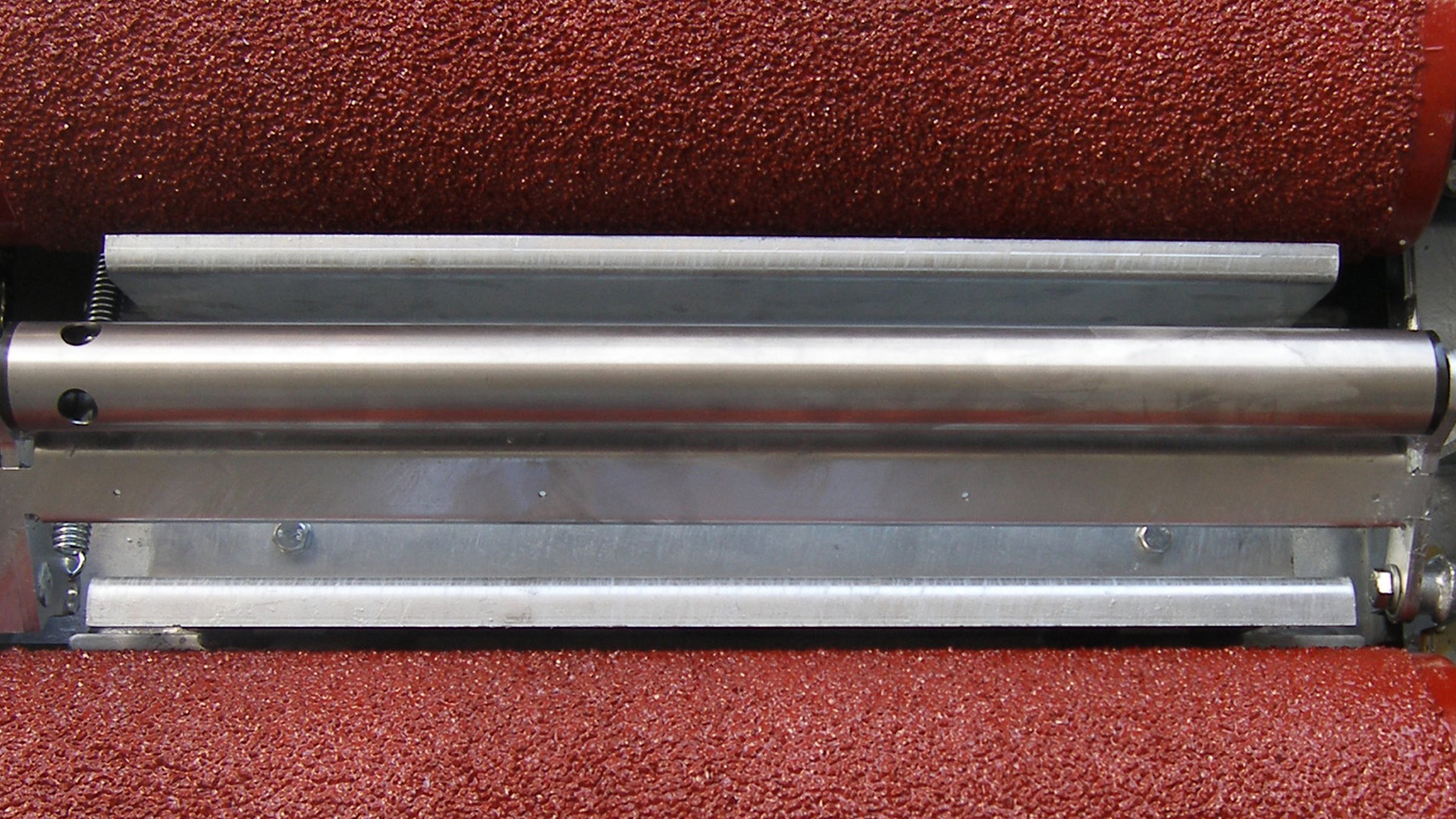

• Tastrollen 50mm
• alle PKW Rollensätze sind vorbereitet zum Nachrüsten von Wiegezellen
• modulares System, alle Rollensätze können zur Prüfstraße erweitert werden
• kompakte Elektro-/ Schaltbox für Aufrüstung vorbereitet
• Überfahrbare Achslast 4to (optional 5to)
• Bremsleistung 4,5kN (optional 6kN)
• bereits mit einer Ausfahrhilfe ausgestattet
• Manuell/ Automatikbetrieb, verzögerte Einschaltautomatik
• Anlaufüberwachung, Schlupfabschaltung und Abschaltung nach dem Ausfahren aus dem Prüfstand
• bereits mit Prüfprogramm für elektronische Parkbremsen
• abschließbarer Hauptschalter

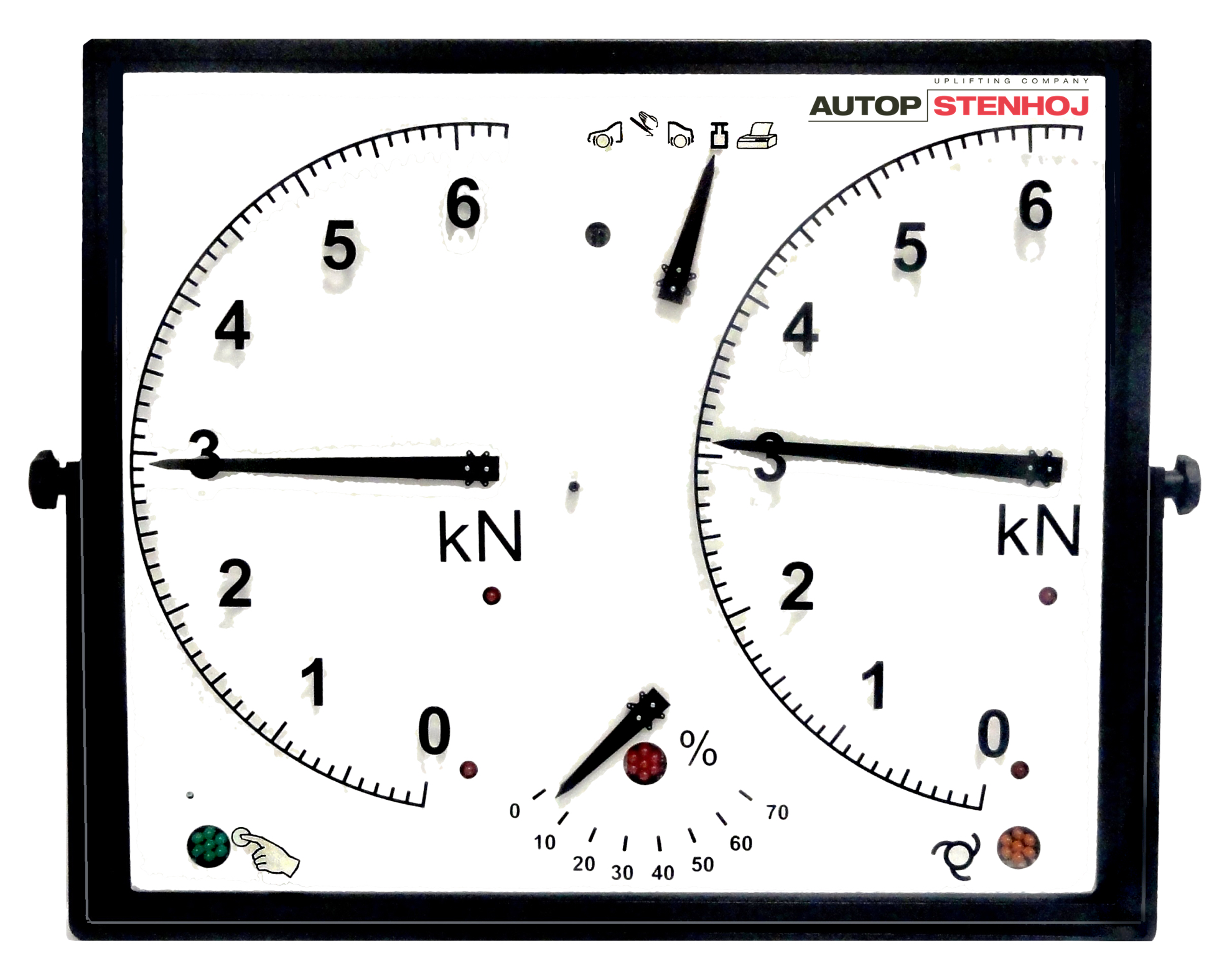

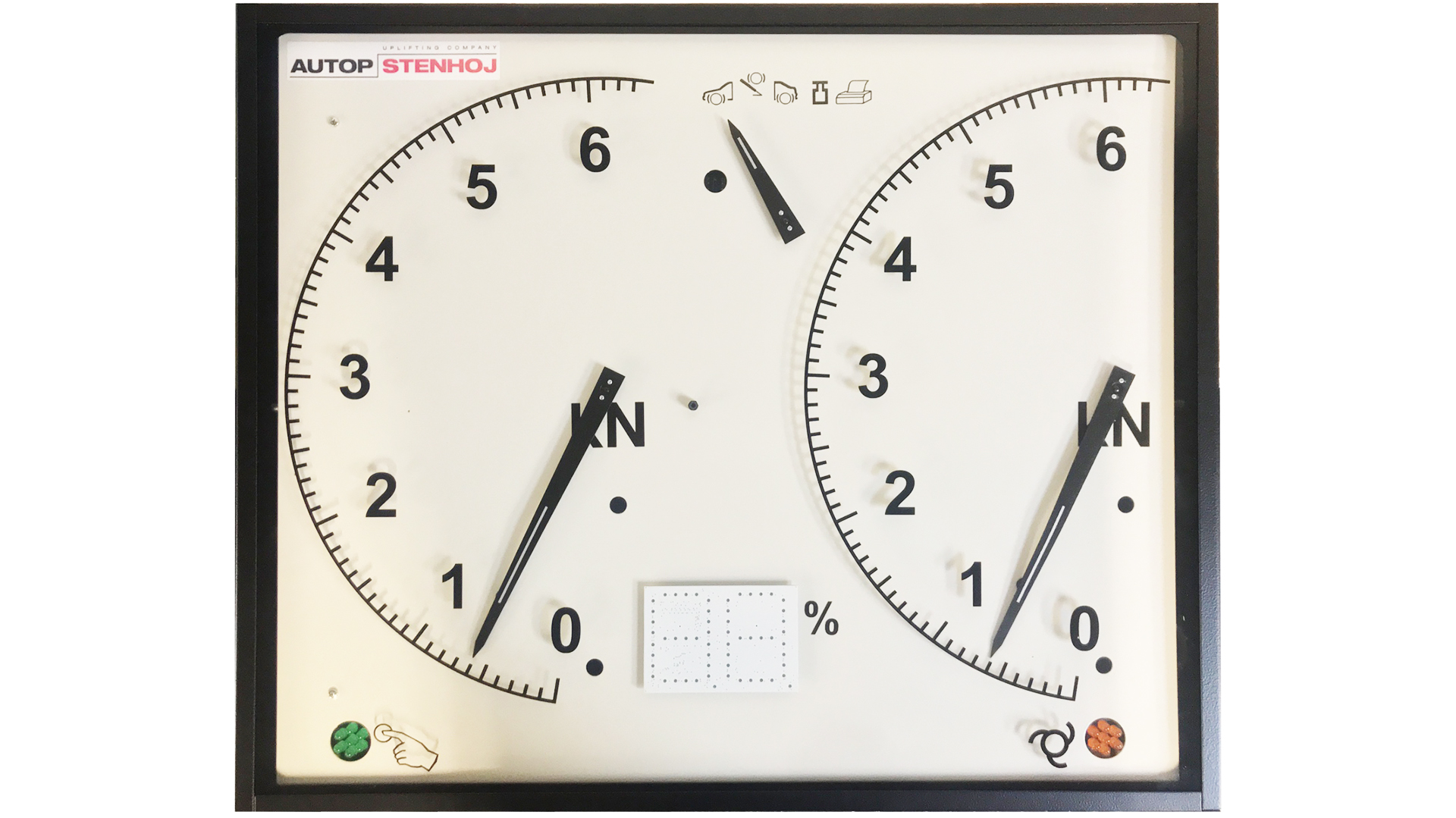

• Wahlweise mit großer gut ablesbare Analog-Bremskraftanzeige oder PC-Software

• Bodengruppen vom Rollensatze feuerverzinkt
• Rollensatz mit 205mm Stahlrollen, aufgeschweißte Profiloberfläche
• Elektro-/Schaltbox mit Motorschutz, Steuerelektronik, Bedienelementen, absperbarer Hauptschalter, 12m vorverkabelt

• Rollensatz Prüfbreite 800 - 2800 mm

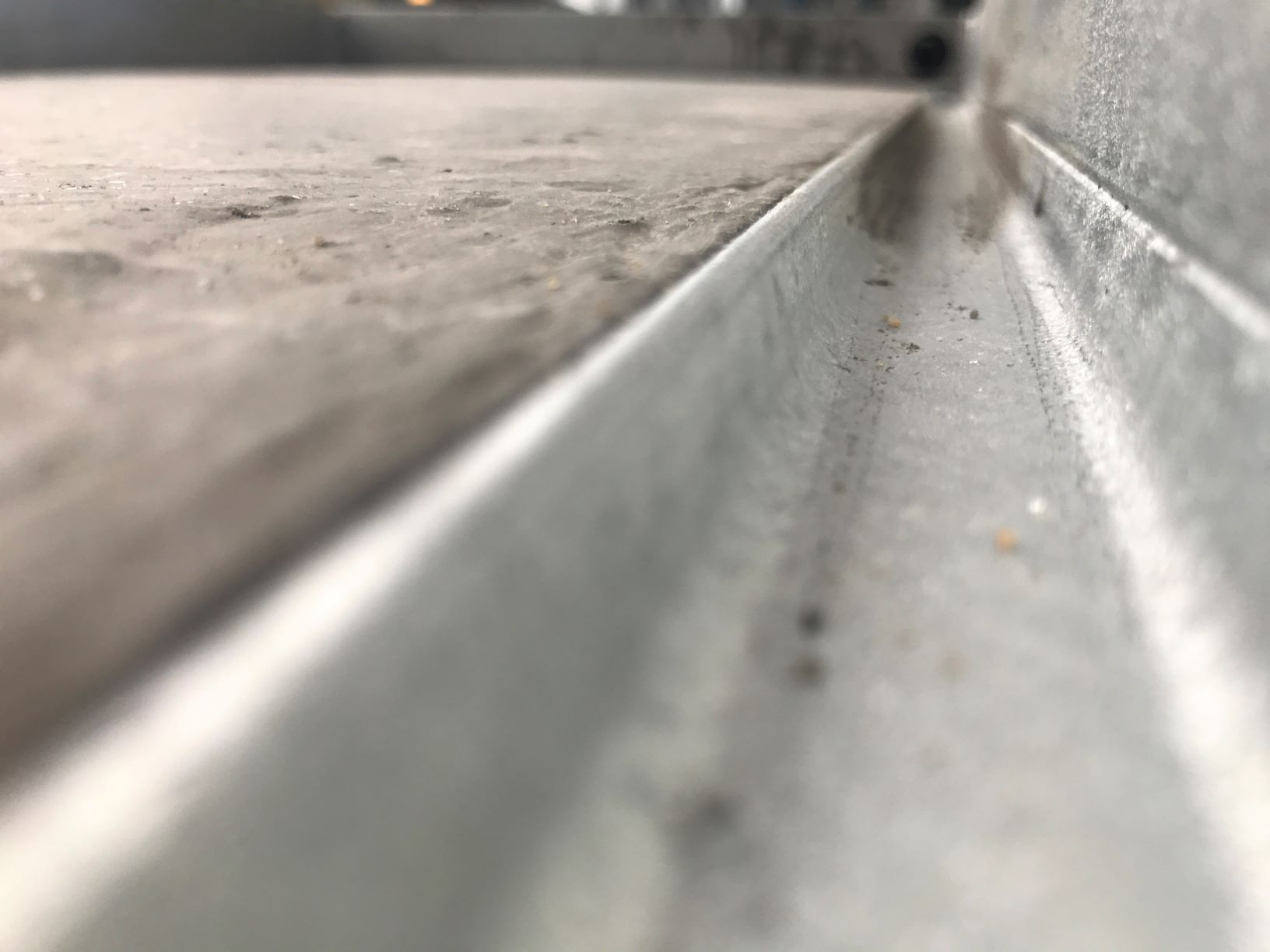

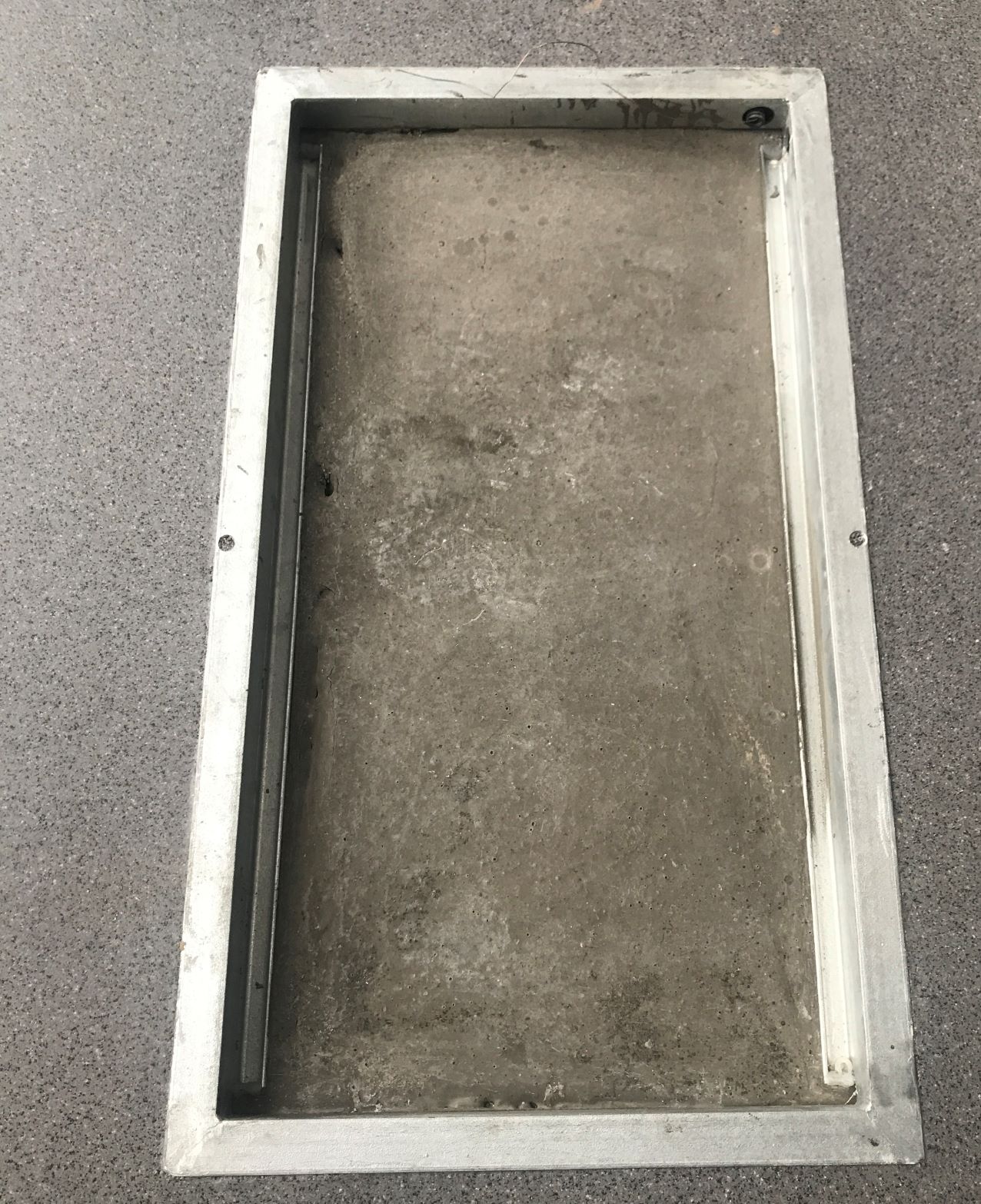

• Einbaurahmen

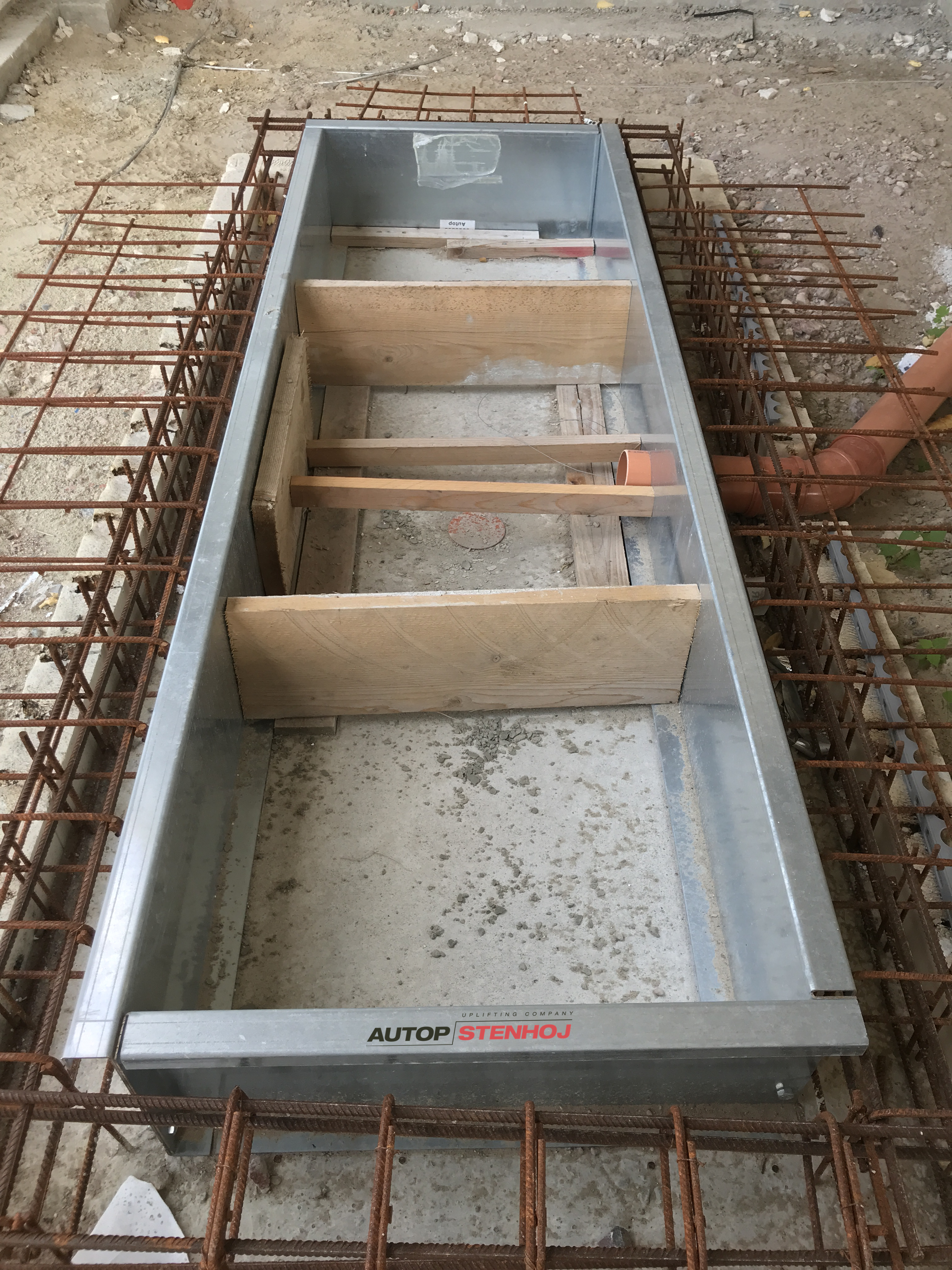

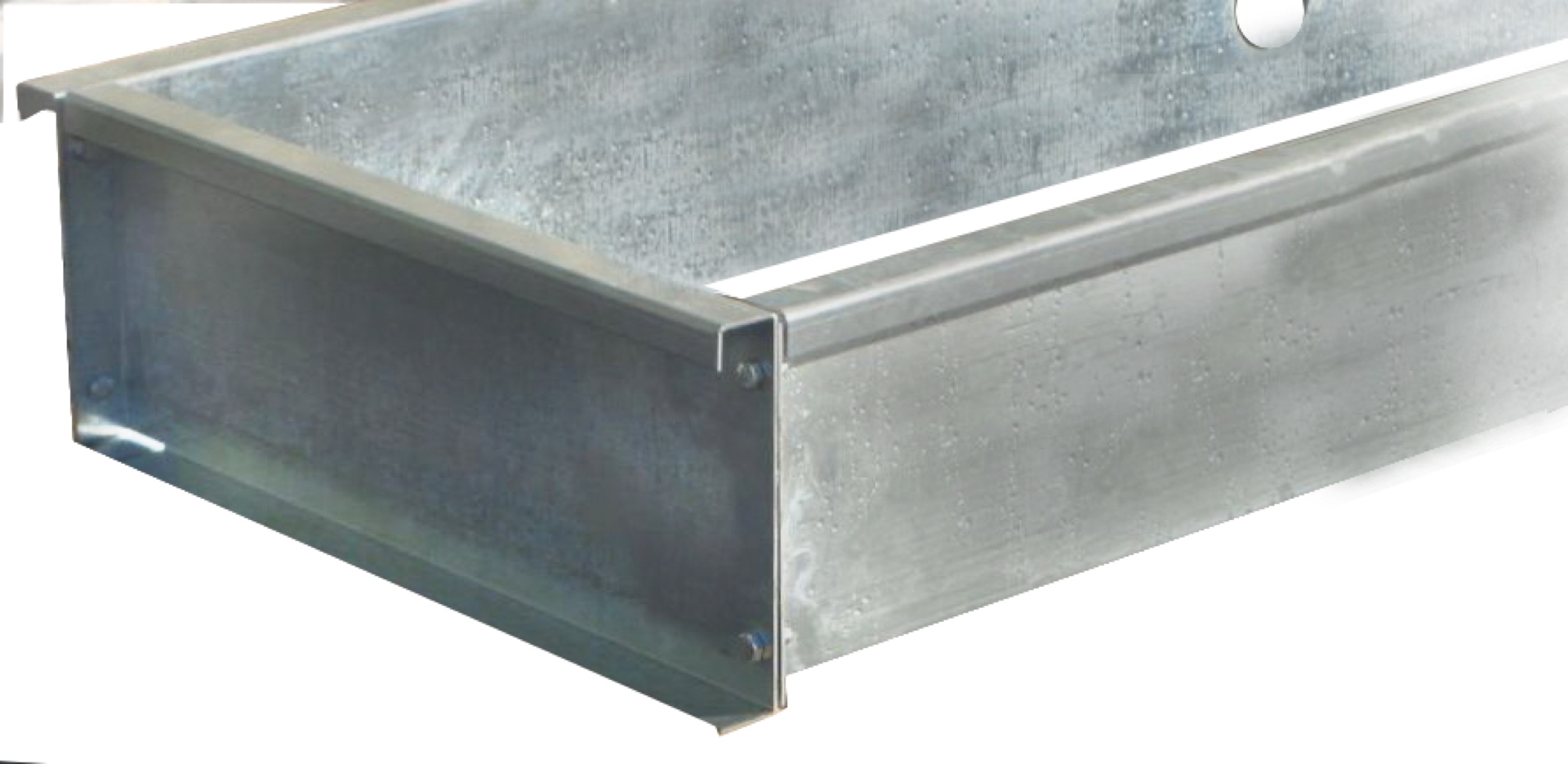

• Verlorene Schalung

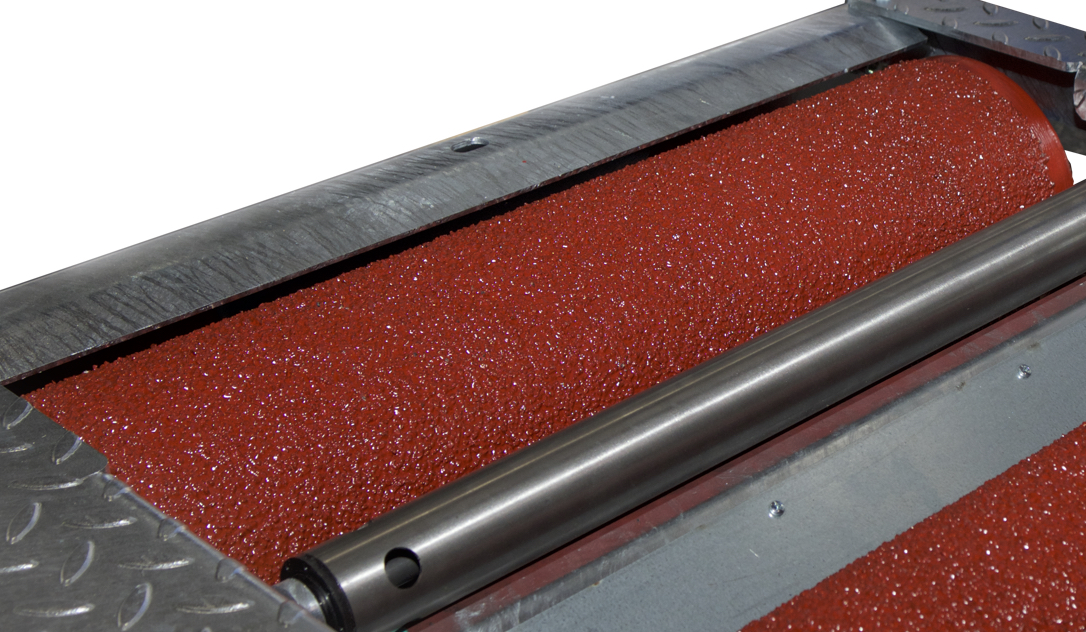

• Kunststoffbeschichtete Rollen

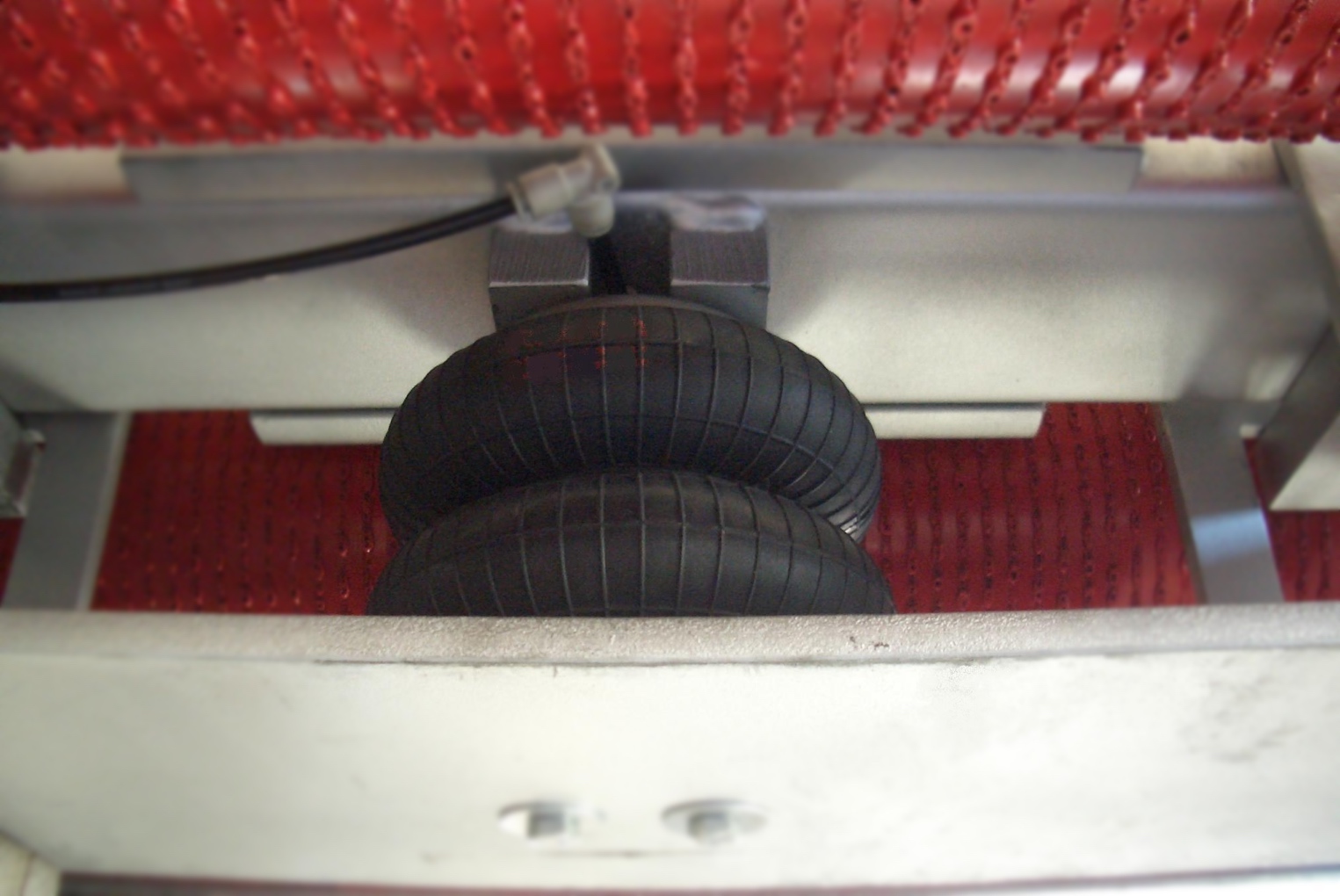

• Hub- / Senkschwelle

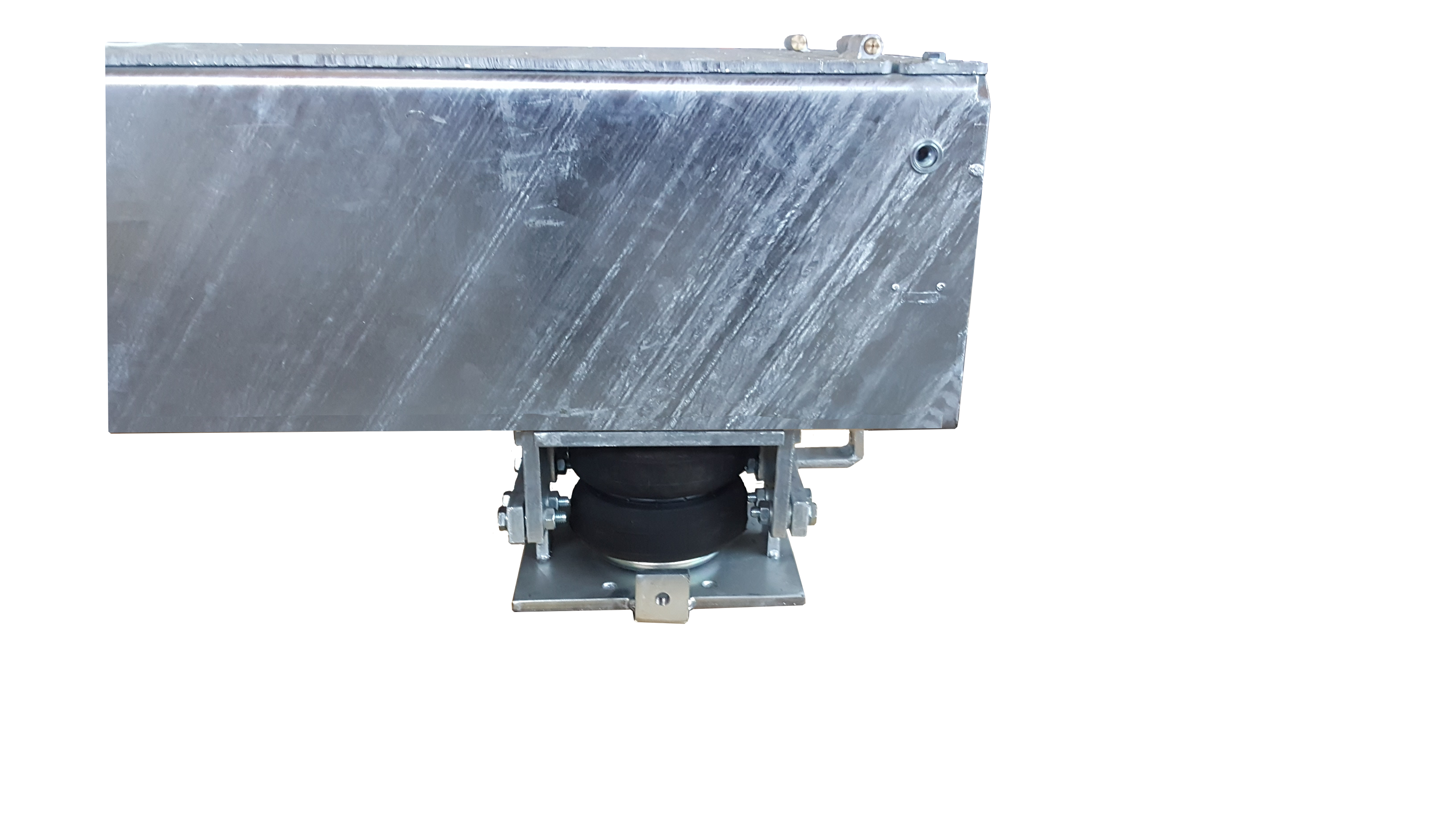

• Aushubvorrichtung für Rollensatz
• Fahrwerkstester

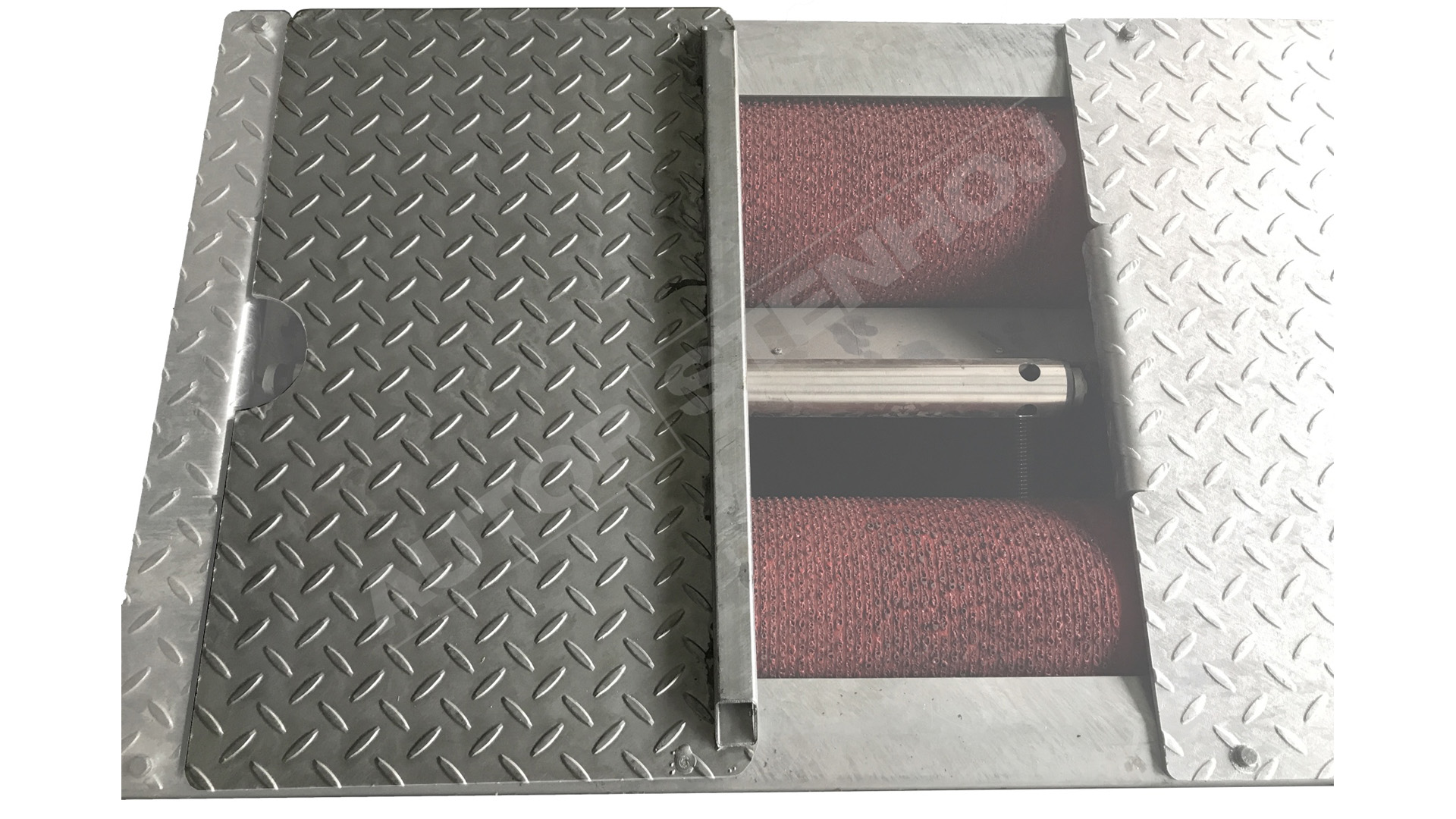

• Schnellspurplatte
• Dreh- und Messrichtungsumkehr
• Automatisch Allraderkennung (patentiert)
• EDOS (Ausfahrhilfe - patentiert)

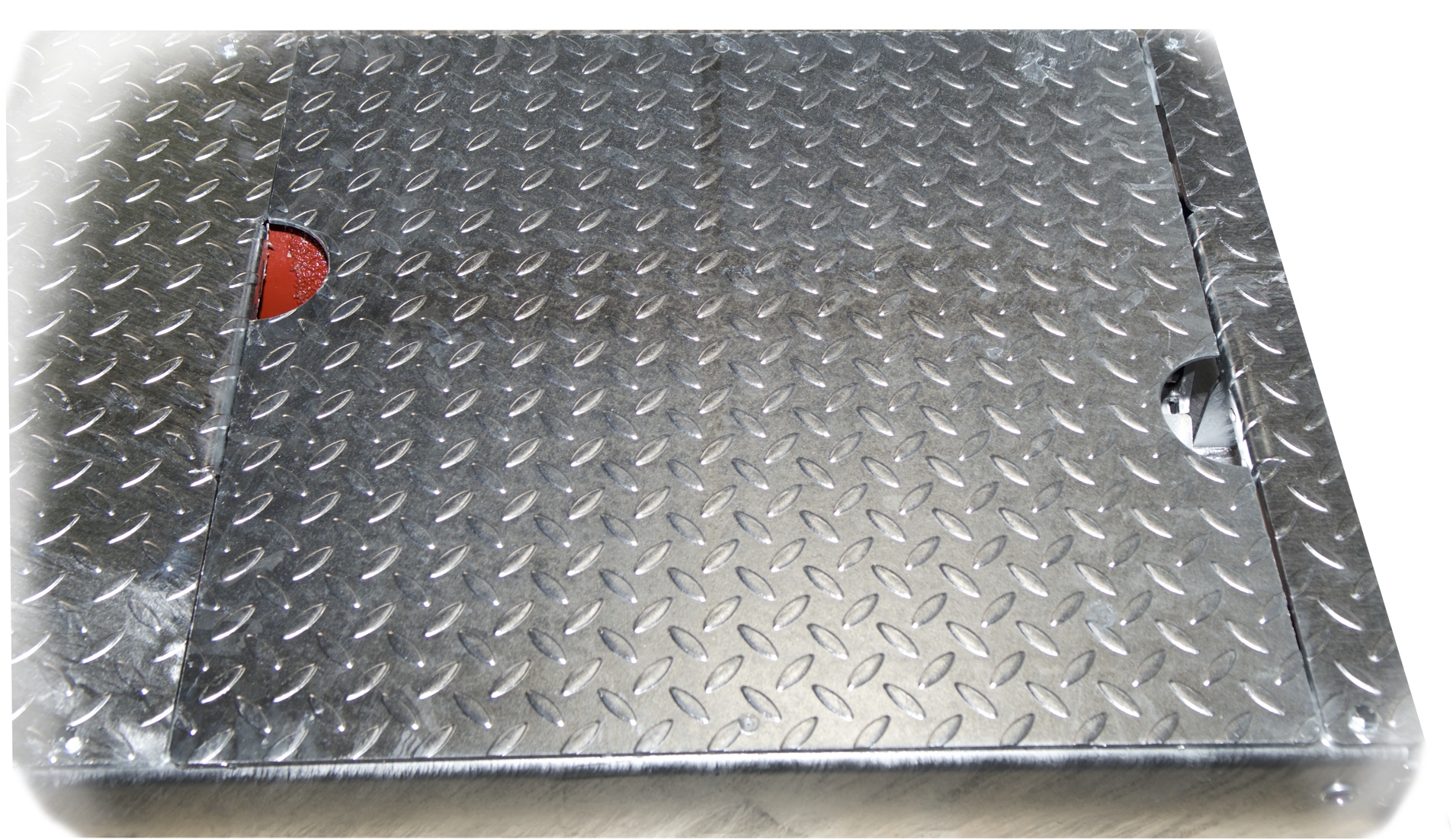

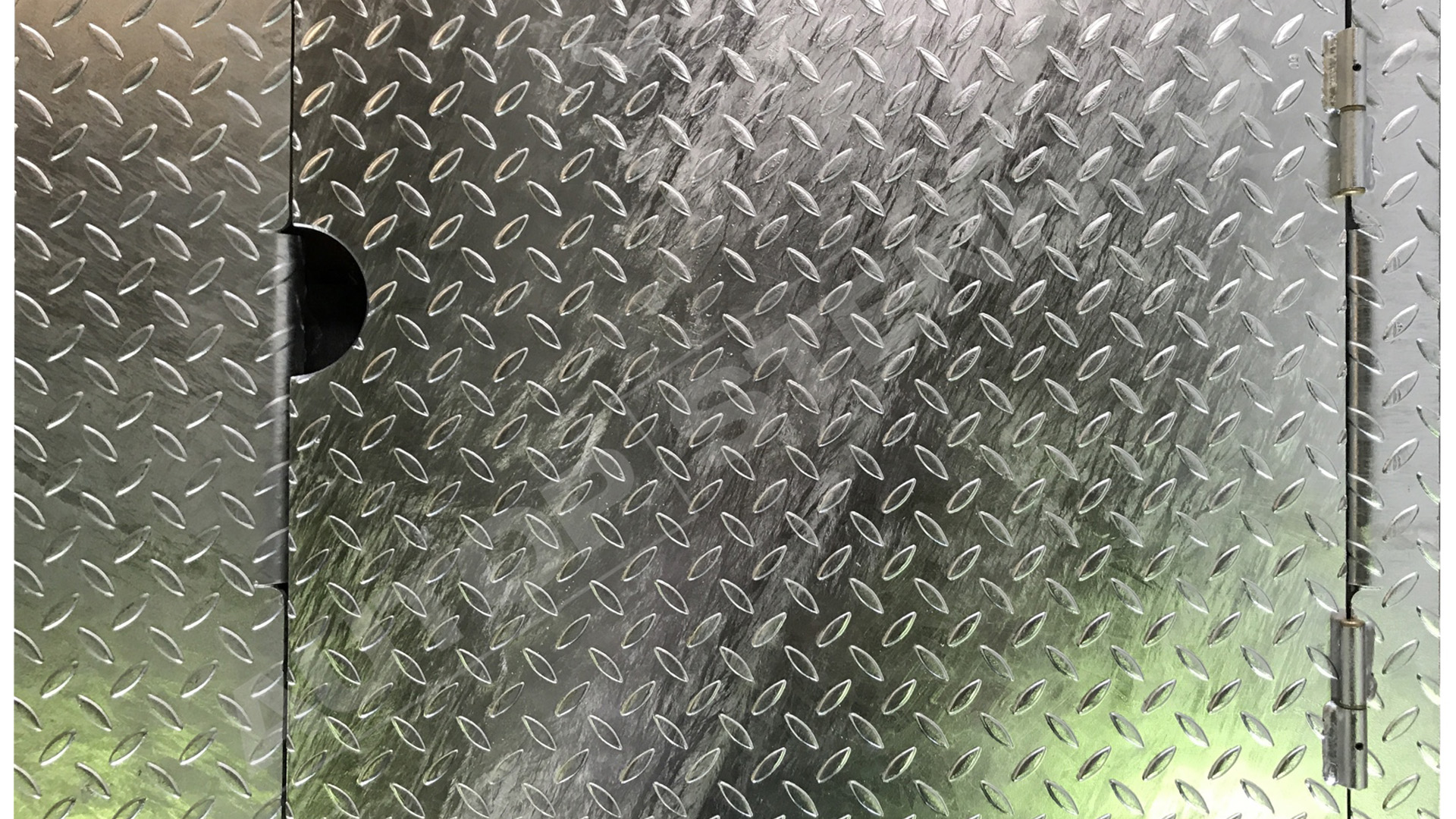

• Rollen Abdeckbleche
• Fernbedienung
• Digitalanzeige LED
• Pedalkraftmesser

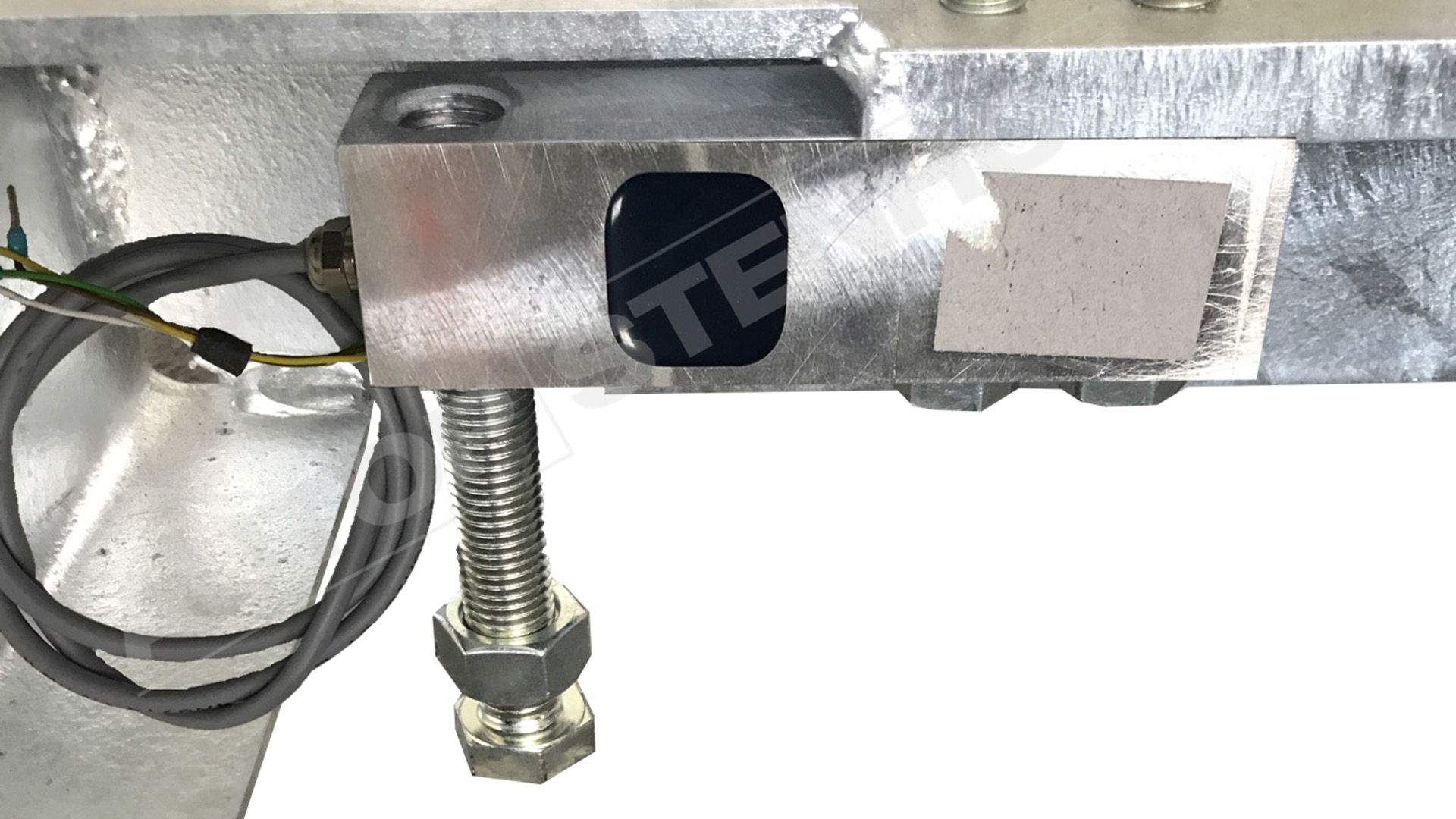

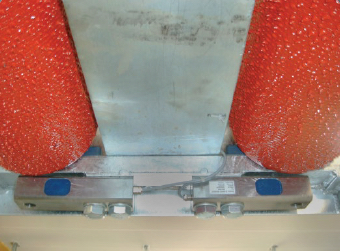

• Wiegeeinrichtung
• PC-Anbindung & ASA Livestream
• Minirechner für ASA Livestream

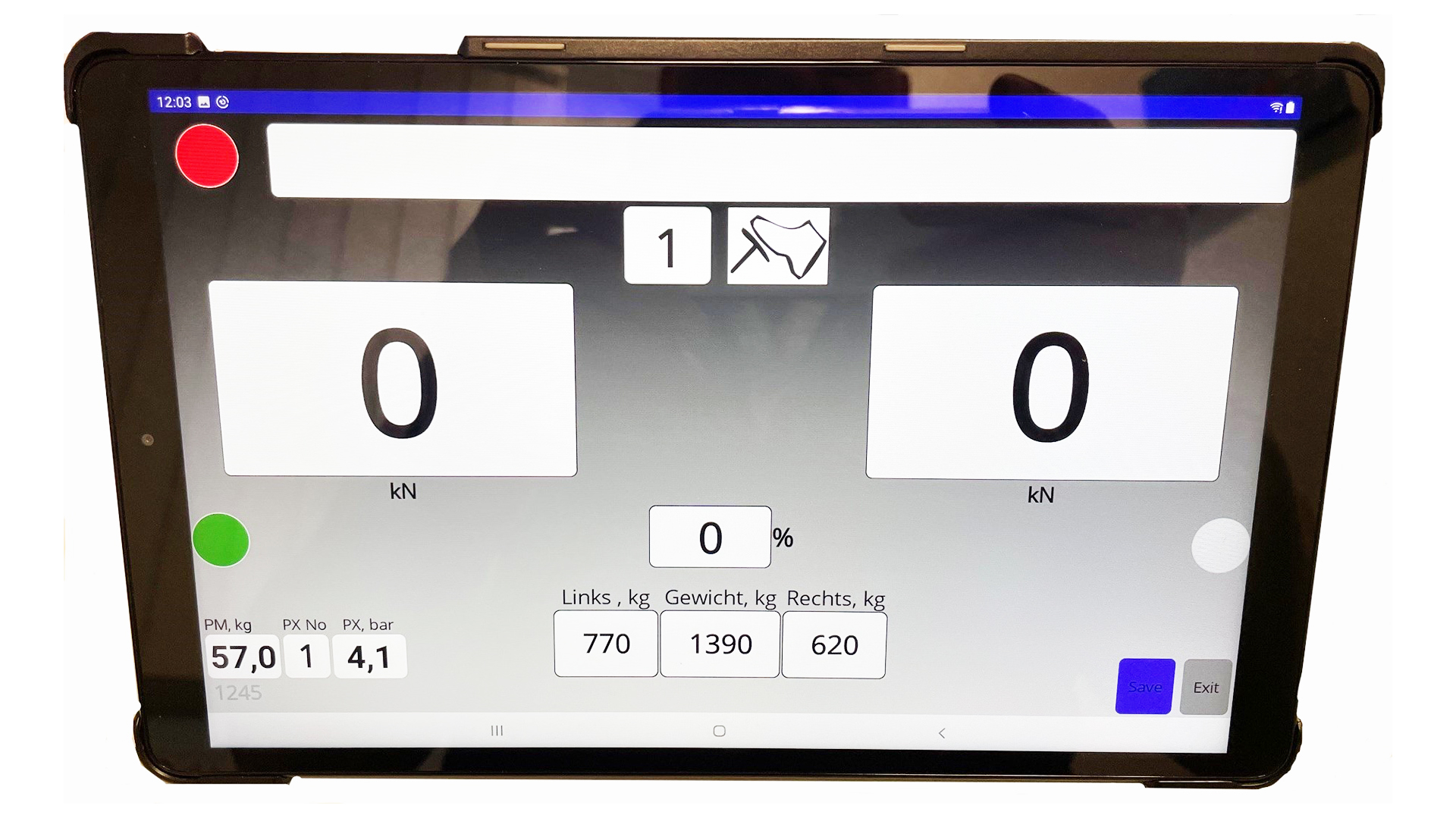

• PC Software Display Basic, Display Testlane & Display Office

Skizzen

• 1990042
• 1980010
• 1990033

Prospekte

• Prospekt Testmaster RT 40/60

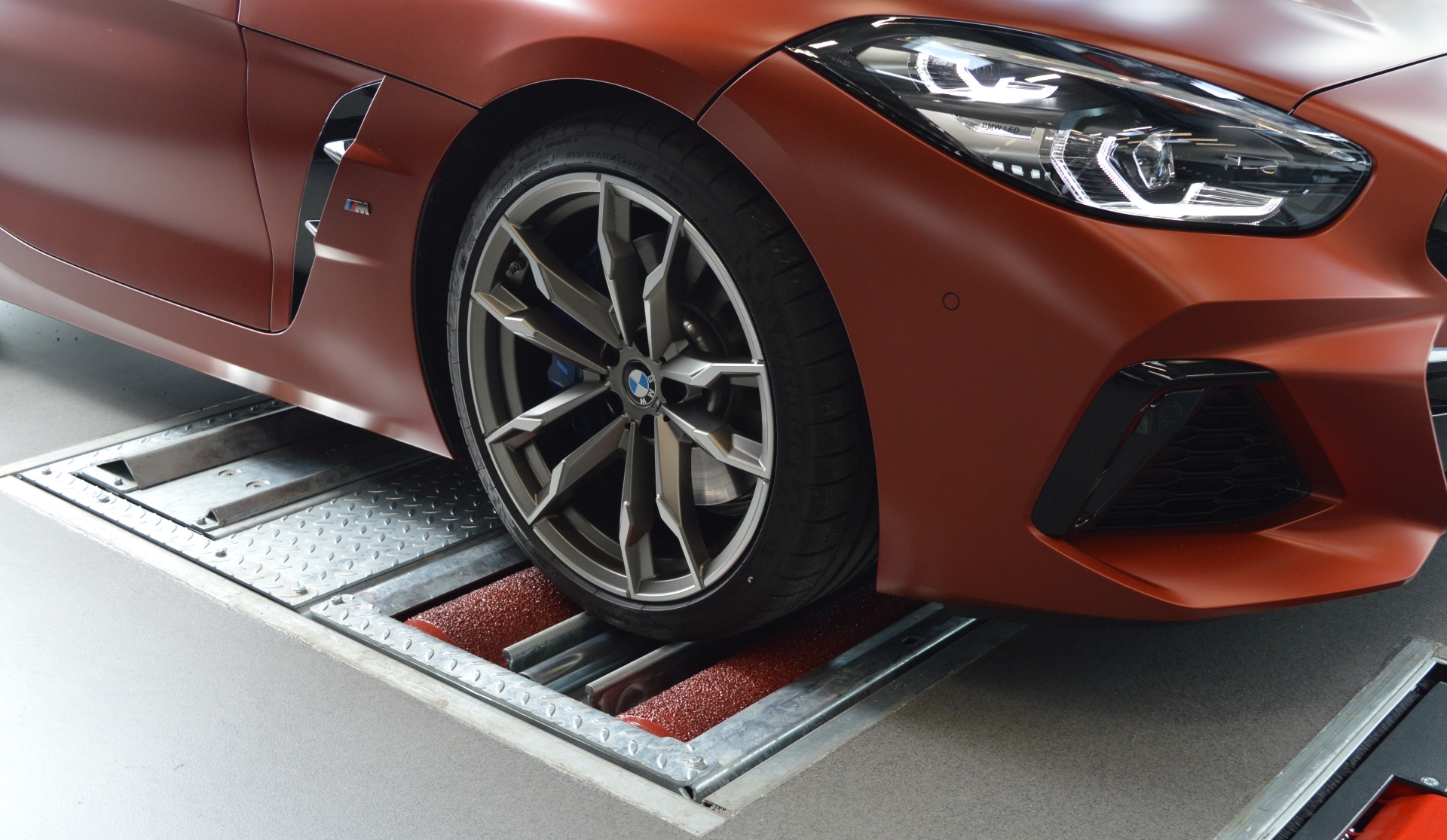

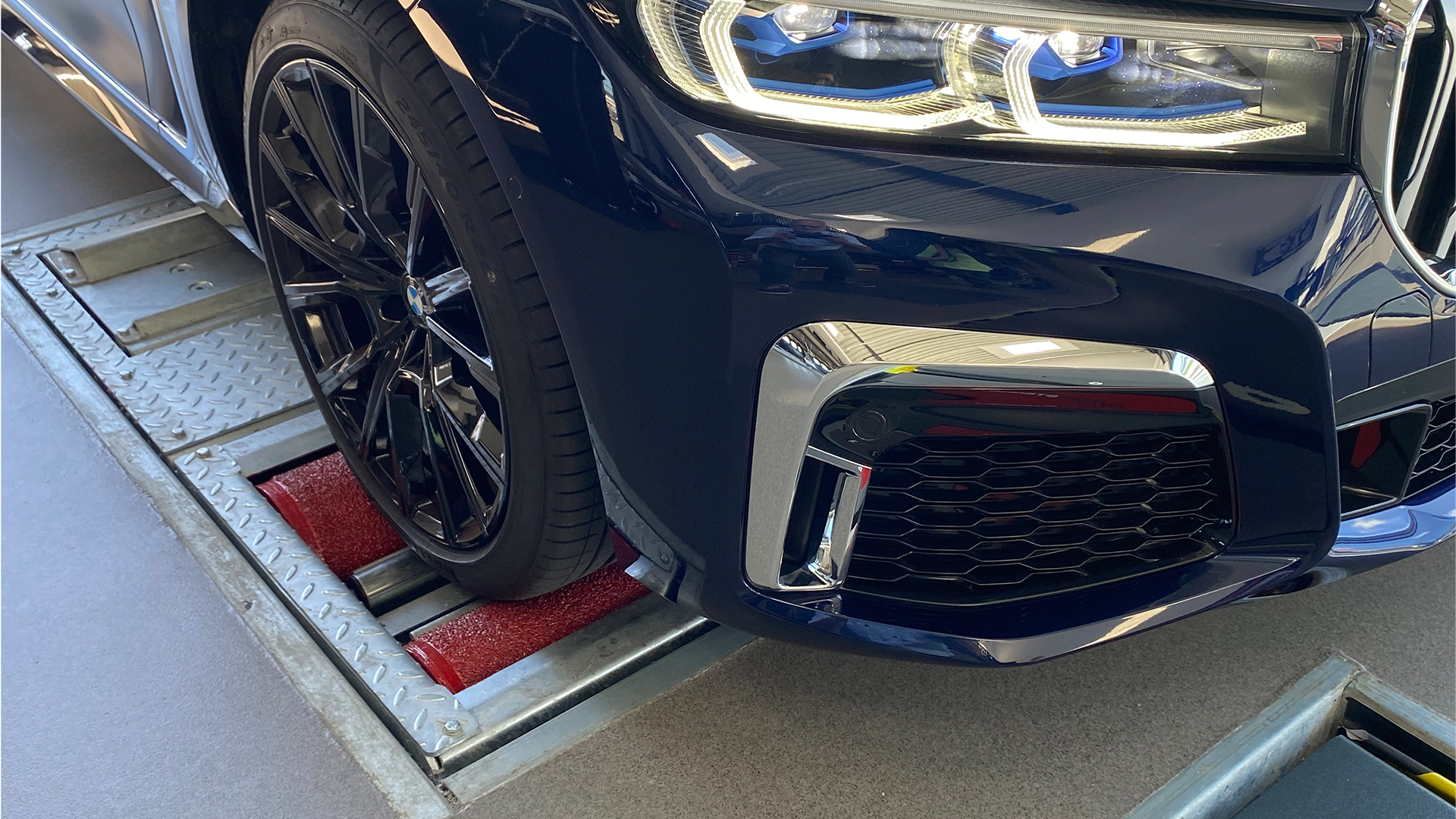

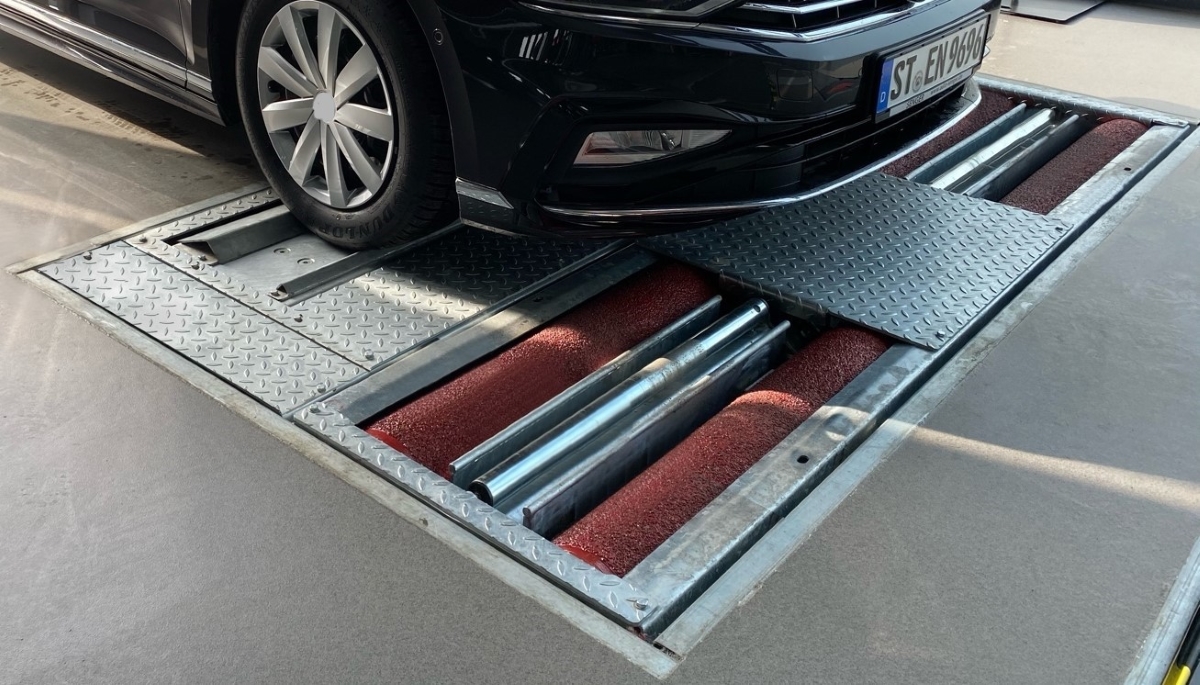

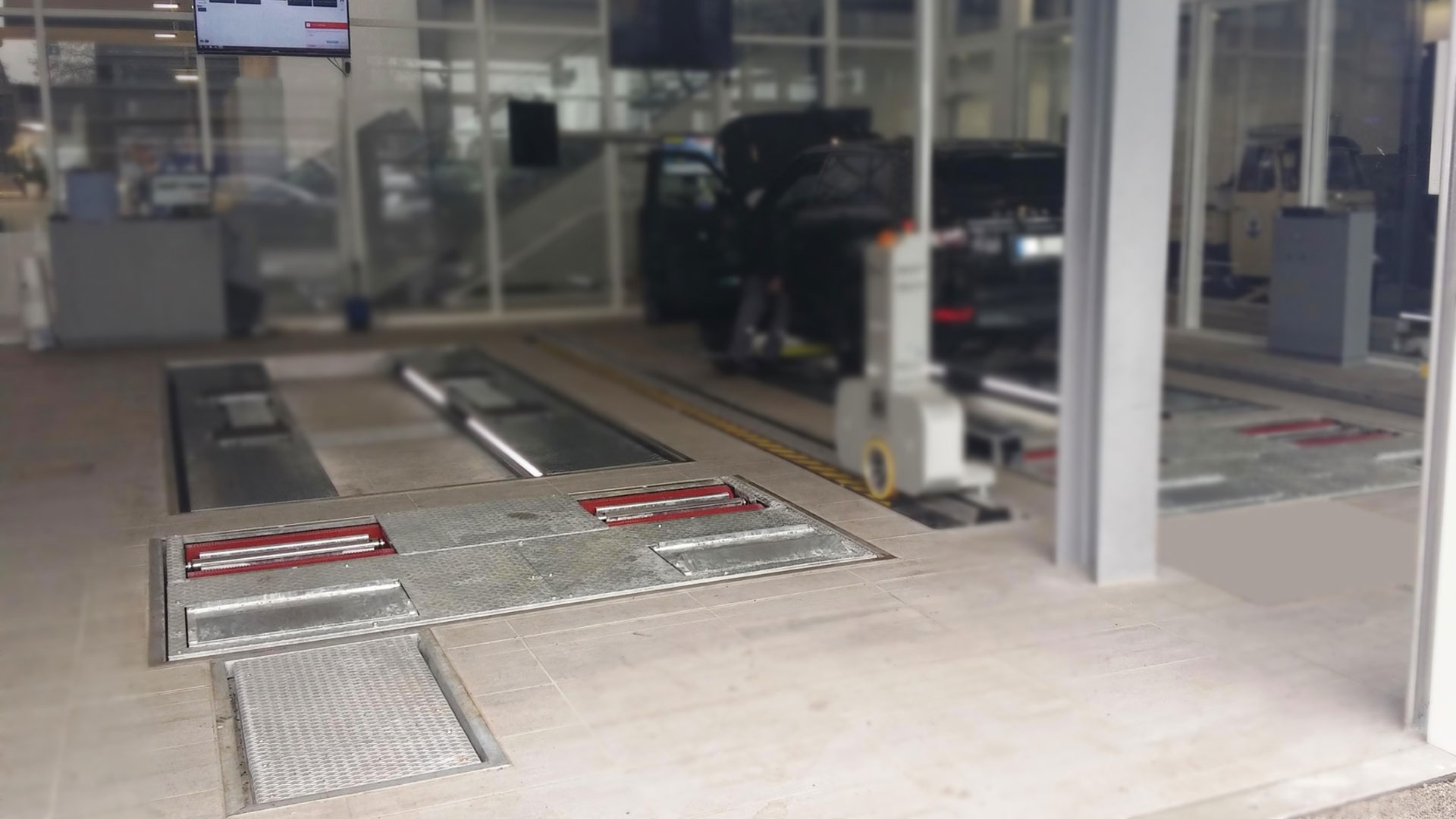

Testmaster TL40

Rollenprüfstraße für Direktannahme, Reparatur und Wartung, Prüftechnik, Hauptuntersuchung

• Feuerverzinkter, geschlossener Rollensatz
• Verschleißarme Laufrollen, 205mm mit aufgeschweißter Profiloberfläche
• Prüfbreite von 800mm bis 2200mm (optional 800 bis 2800mm)
• Justierschrauben für Höheneinstellung
• Verschleißfreies, elektronisches DMS-Meßsystem
• Tastrollen 50mm
• PKW Rollensätze sind vorbereitet zum Nachrüsten von Wiegezellen
• Modulares System, alle Rollensätze können zur Prüfstraße erweitert werden
• Kompakte Elektro-/ Schlaltbox für Aufrüstung vorberetet
• Überfahrbare Achslast 4to (optional 5to)
• Bremsleistung 4,5kN (optional 6kN)
• Bereits mit einer Ausfahrhilfe ausgestattet
• Manuell/ Automatikbetrieb, verzögerte Einschaltautomatik
• Anlaufüberwachung, Schlupfabschaltung und Abschaltung nach dem Ausfahren aus dem Prüfstand
• Prüfprogramm für elektronische Parkbremsen
• Abschließbarer Hauptschalter

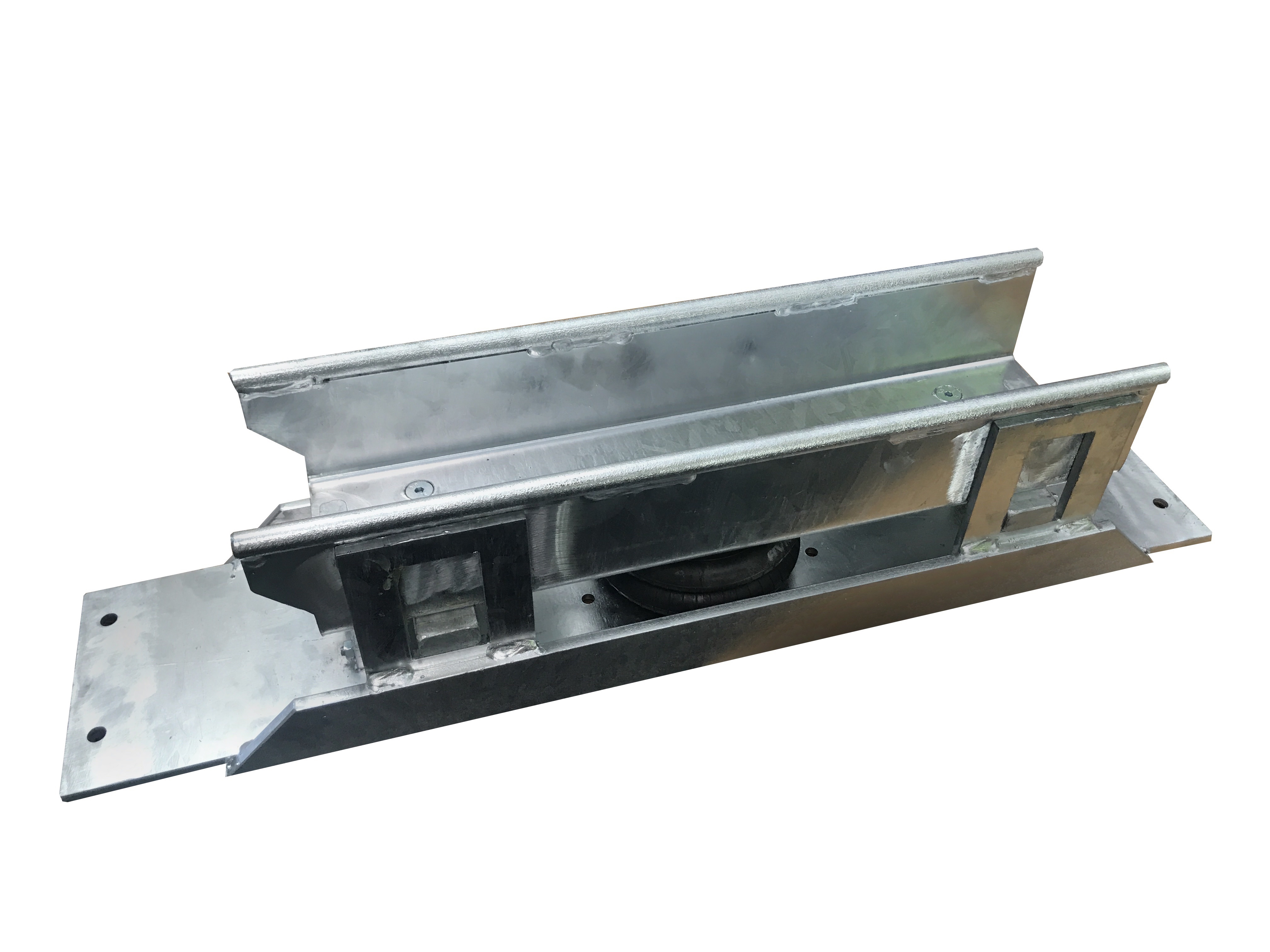

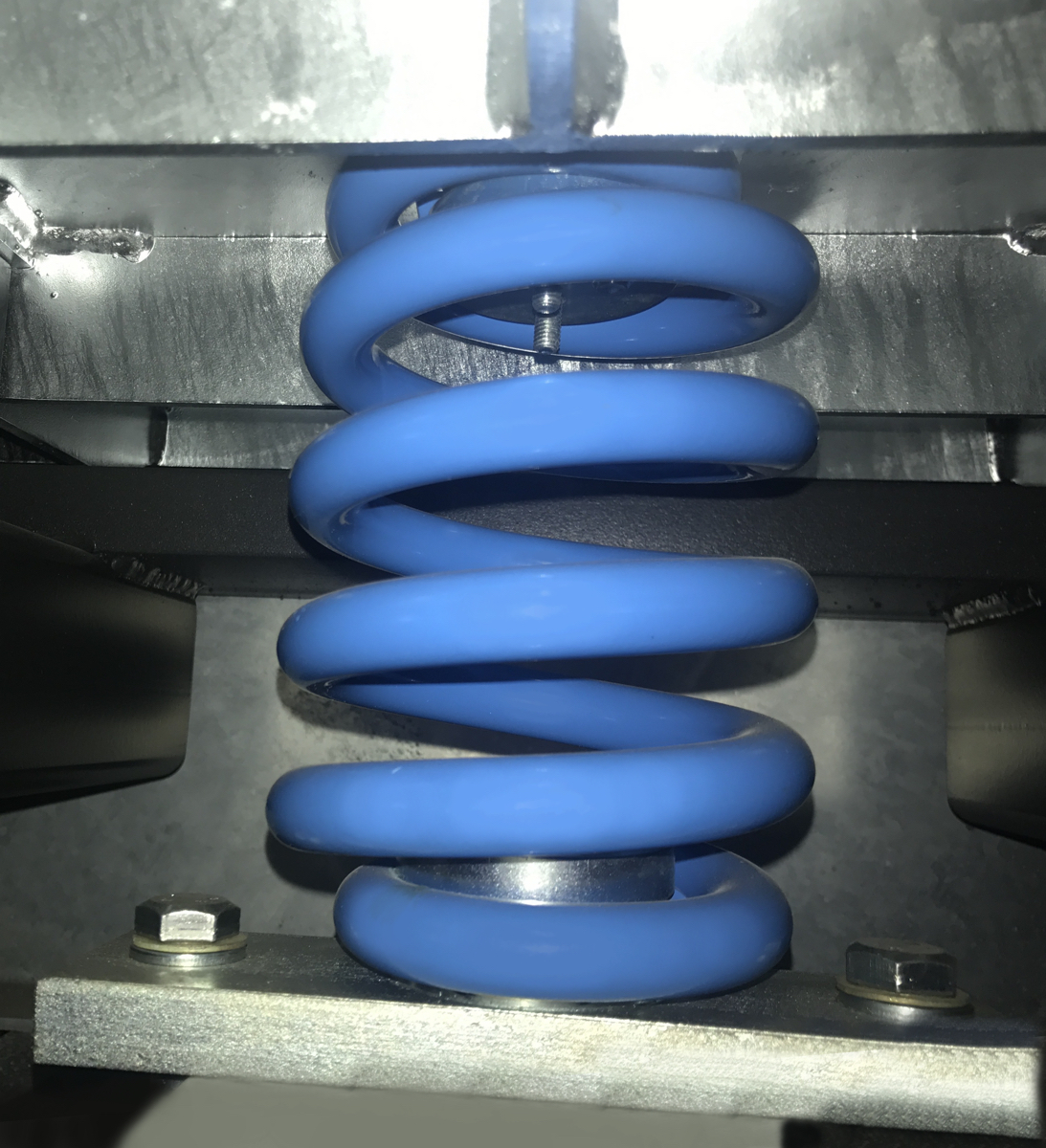

• Fahrwerkstester Boge-System, feuerverzinkte Bodengruppe
• Vorverkabelt
• Feuerverzinkte Prüfplatten
• Wahlweise mit großer gut ablesbarer Analoganzeige oder PC-Software

• Bodengruppen vom Rollensatze und Fahrwerktester feuerverzinkt
• Rollensatz mit 205mm Stahlrollen, aufgeschweißte Profiloberfläche
• Elektro-/Schaltbox mit Motorschutz, Steuerelektronik, Bedienelementen, absperbarer Hauptschalter, 12m vorverkabelt zwischen Bodengruppe und Elektro-/Schaltbox

• Rollensatz Prüfbreite 800 - 2800 mm
• Einbaurahmen
• Verlorene Schalung
• Kunststoffbeschichtete Rollen
• Hub- / Senkschwelle
• Aushubvorrichtung für Rollensatz
• FahrwerksTester
• Schnellspurplatte
• Dreh- und Messrichtungsumkehr
• Automatisch Allraderkennung (patentiert)
• EDOS (Ausfahrhilfe - patentiert)
• Rollen Abdeckbleche
• Fernbedienung
• Digitalanzeige LED
• Pedalkraftmesser
• Wiegeeinrichtung
• PC-Anbindung & ASA Livestream
• Minirechner ASA Livestream
• PC Software Display Basic, Display Testlane & Display Office

Skizzen

• 1990051
• 1980010
• 1990070

Prospekte

• Prospekt TL 40

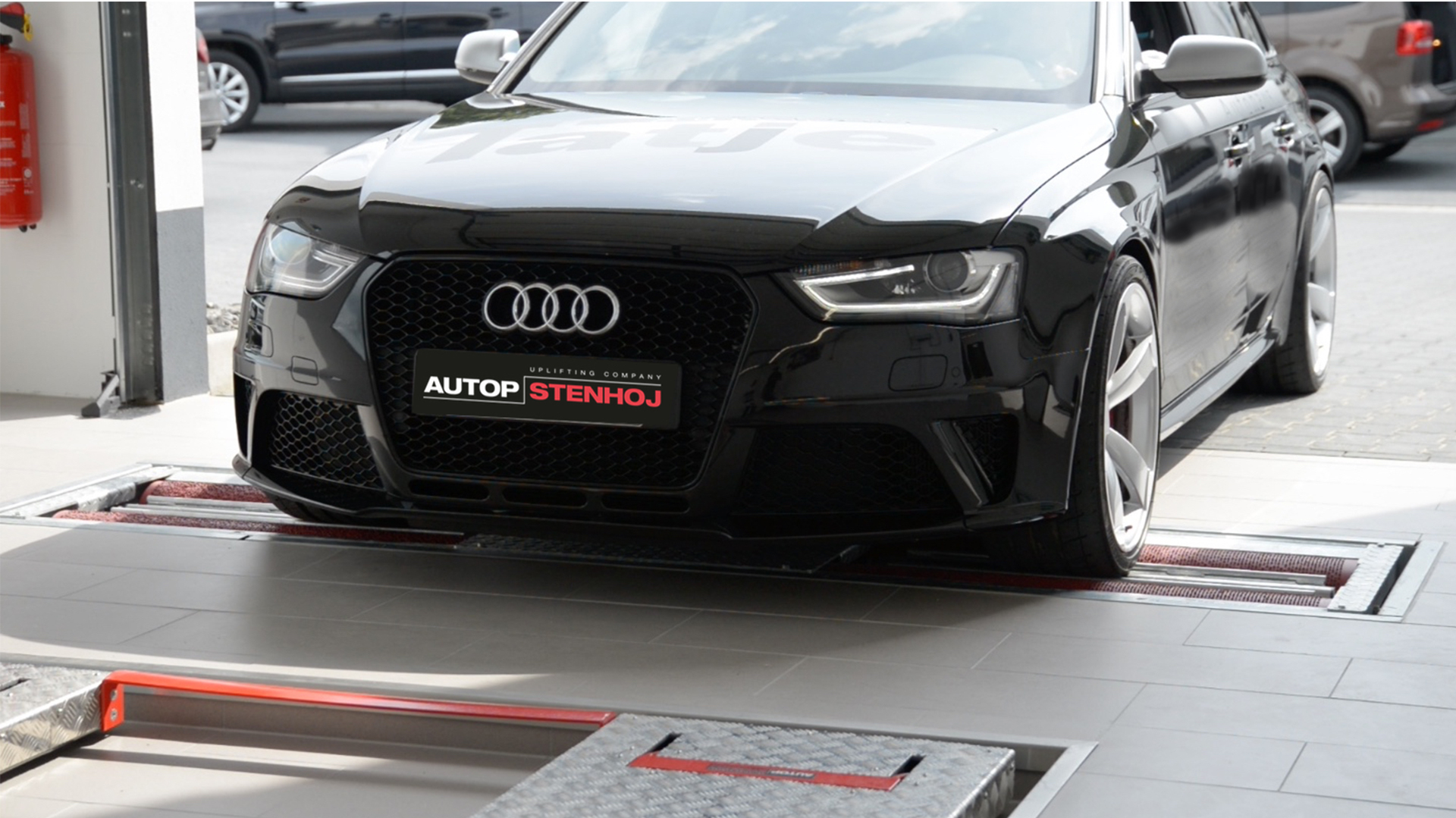

Testmaster RT60

Rollenbremsenprüfstand für Direktannahme, Reparatur und Wartung, Prüftechnik, Hauptuntersuchung

• feuerverzinkter, geschlossener Rollensatz
• verschleißarme Laufrollen, 205mm mit aufgeschweißter Profiloberfläche
• Prüfbreite von 800 mm bis 2800 mm
• Justierschrauben für Höheneinstellung
• verschleißfreies, elektronisches DMS-Meßsystem
• Tastrollen 50mm
• alle PKW Rollensätze sind vorbereitet zum Nachrüsten von Wiegezellen
• modulares System, alle Rollensätze können zur Prüfstraße erweitert werden
• kompakte Elektro-/ Schlaltbox für Aufrüstung vorbereitet
• Überfahrbare Achslast 6 to
• Bremsleistung 6 kN (optional 10 kN)
• bereits mit einer Ausfahrhilfe ausgestattet
• Manuell/ Automatikbetrieb, verzögerte Einschaltautomatik
• Anlaufüberwachung, Schlupfabschaltung und Abschaltung nach dem Ausfahren aus dem Prüfstand
• bereits mit Prüfprogramm für elektronische Parkbremsen
• abschließbarer Hauptschalter
• Wahlweise mit großer gut ablesbare Analog-Bremskraftanzeige oder PC-Software

• Bodengruppen vom Rollensatze feuerverzinkt
• Rollensatz mit 205mm Stahlrollen, aufgeschweißte Profiloberfläche
• Elektro-/Schaltbox mit Motorschutz, Steuerelektronik, Bedienelementen, absperbarer Hauptschalter, 12m vorverkabelt

• Einbaurahmen
• Verlorene Schalung
• Kunststoffbeschichtete Rollen
• Hub- / Senkschwelle
• Aushubvorrichtung für Rollensatz
• Fahrwerkstester
• Schnellspurplatte
• Allrad manuell & Automatisch
• Abdeckbleche
• Fernbedienung Remotecontrol
• Digitalanzeige LED
• Pedalkraftmesser
• Wiegeeinrichtung
• PC-Anbindung via USB
• PC Software Display Basic, Display Testlane & Display Office

Skizzen

• 1990063
• 1980010
• 1990033

Prospekte

• Prospekt Testmaster RT 40/60
