Maestro 2.32 NxT

2-Säulen-Hebebühnen

Elektromechanische 2-Säulen-Hebebühne mit 3,2 t Tragkraft

Standardlackierung:
Arme: RAL 3020
Säulen: RAL 7016



Ausführungen

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• F = Flexaufnahmen
• CF = Combiflex Aufnahme

ST/ST = vorne und hinten einfach teleskopierbarer langer Arm

• Verschiedene Portalhöhen verfügbar, alternativ Unterflursatz
• LED-Beleuchtung
• Energieset mit Druckluftanschluss und Steckdose
• Fundamentanker
• Zweite Bedieneinheit für Gegensäule
• Umfangreiches Steckpilzprogramm, je nach Fahrzeugtyp

Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	3200 kg
Hubhöhe	1900 mm
Nutzhöhe	F: 1985-2015 mm CF: 1990-2145 mm
Hub-/Senkzeit	~ 35 sec.
Anschlusswerte	2x 230/400V - 50 Hz - 25 A
Motor	2 x 2,8 kW

Skizzen

• Maestro 2.32 NxT CF ST/ST - T12406
• Maestro 2.32 NxT CF ST/ST - T12403
• Maestro 2.32 NxT F ST/ST - T12405
• Maestro 2.32 NxT F ST/ST - T12402

Prospekte

• Prospekt Maestro 2.32 & 2.35 NxT

Masterlift 2.35 NxT Fn Check-in

2-Stempel-Hebebühnen

Elektrohydraulische 2-Stempel-Hebebühne, 3,5 t mit Fahrbahnlastaufnahme und Radfreiheber

Standardlackierung:

• Fahrbahnen: RAL 7016 mit Aluminium-Beplankung
• Scherenradfreiheber: RAL 7016

Tragrahmen:

• Standard: komplett feuerverzinkt

Unterwanne:

• Standard: lackiert
• Optional: feuerverzinkt oder kunststoffbeschichtet

Einbauvarianten:

• Fußbodenaufliegender Einbau
• Deckeneinbau
• Selbsttragende Ausführung, ohne Belastung des Wannenbodens

• XY-Schieber für den Radfreiheber (Fn)
• Spritzverzinkung

Hebebühnentyp	2-Stempel-Hebebühnen
Anwendungsbereich	Direktannahme, Prüftechnik
Lastaufnahme	Fahrbahnen
Tragfähigkeit, bis	3500 kg
Hubhöhe	1915 mm
Nutzhöhe	2018
Zylinderdurchmesser (hv)	2 x 140 mm
Kolbenabstand	1550 mm
Hub-/Senkzeit	~ 30 sec.
Fundamenttiefe	2640 mm
Aggregat	3 kW
Hydraulikölmenge	10
Anschlusswerte	3x230/400V-50 Hz -16 A

Skizzen

• Masterlift 2.35 NxT Fn Check-in

Prospekte

• Prospekt Masterlift 2.35 NxT Fn Check-in
• NxT Generation - Unterflur-Technik neu gedacht!
• Prospekt Mittelabdeckung

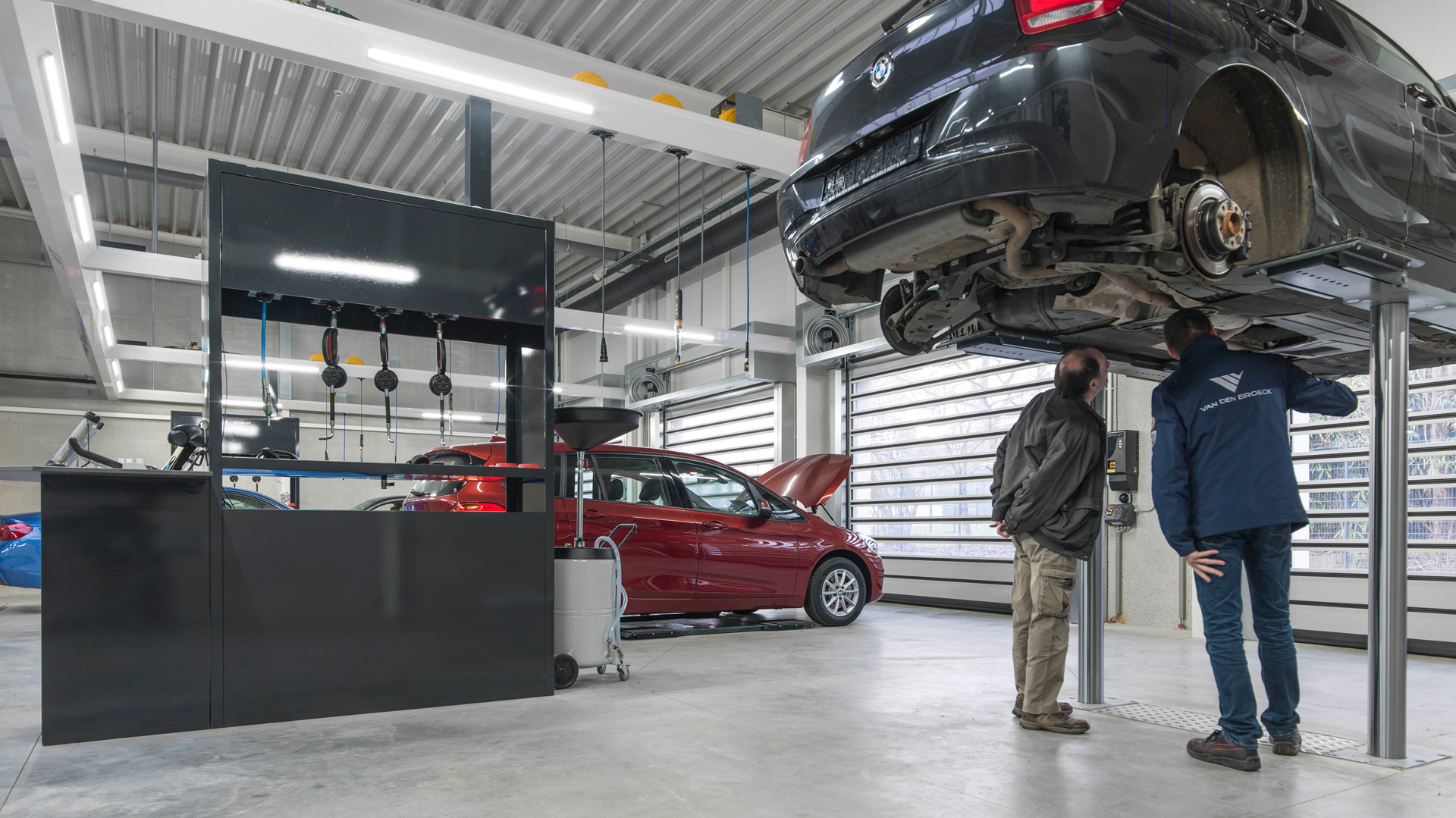

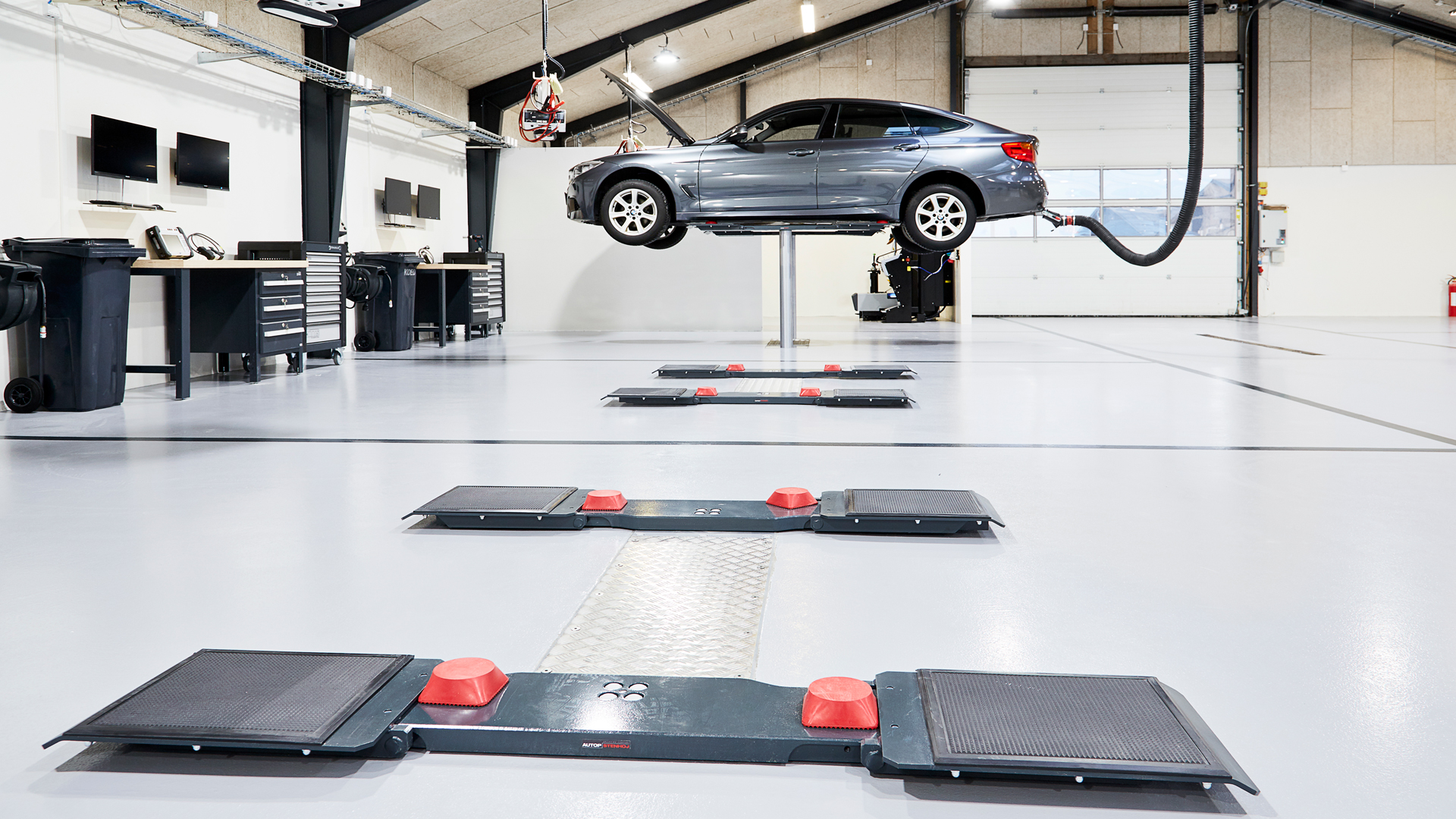

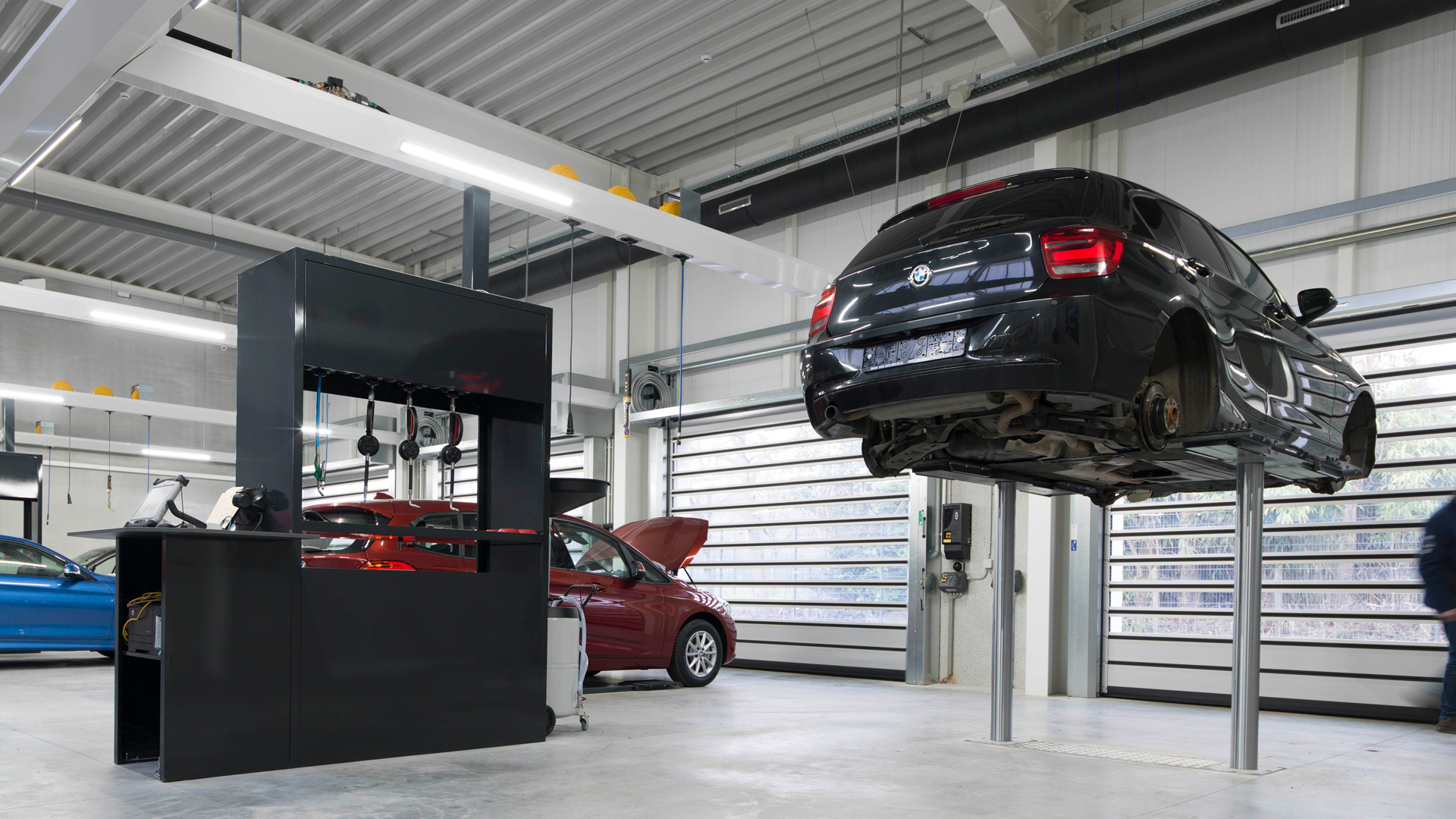

Masterlift 2.40 NxT F & Fn

2-Stempel-Hebebühnen

Elektrohydraulische 2-Stempel-Hebebühne 4,0 t mit Fahrbahnlastaufnahme

Standardlackierung:

• Fahrbahnen: RAL 7016
• Rampen: RAL 3020

Tragrahmen:

• Standard: komplett feuerverzinkt

Unterwanne:

• Standard: lackiert
• Optional: feuerverzinkt oder kunststoffbeschichtet

Einbauvarianten:

• Fußbodenaufliegender Einbau
• Fußbodenbündiger Einbau mit oder ohne Bodenausgleich
• Deckeneinbau
• Selbsttragende Ausführung, ohne Belastung des Wannenbodens

• Zusätzliche Achsmessstützen
• Aluminium-Beplankung
• Achsheber
• Beleuchtung
• Steckbare Querstrebe
• Verschiedene Auffahrklappen
• Spritzverzinkung
• XY-Schieber für den Radfreiheber (Fn)
• Absetzleisten für SWEP

Hebebühnentyp	2-Stempel-Hebebühnen
Anwendungsbereich	Achsvermessung, Direktannahme, Prüftechnik, Reparatur und Wartung
Lastaufnahme	Fahrbahnen
Tragfähigkeit, bis	4000 kg
Hubhöhe	1915 mm
Nutzhöhe	2063 mm
Zylinderdurchmesser (hv)	2 x 140 mm
Kolbenabstand	1550 mm
Hub-/Senkzeit	~ 30 sec.
Fundamenttiefe	2640 mm
Aggregat	3 kW
Hydraulikölmenge	~ 10 l
Anschlusswerte	3x230/400 V - 50 Hz

Skizzen

• Masterlift 2.40 NxT F
• Masterlift 2.40 NxT Fn

Prospekte

• Prospekt Masterlift 2.40 NxT F & Fn
• Prospekt Mittelabdeckung
• NxT Generation - Unterflur-Technik neu gedacht!

Maestro 2.50 NxT

2-Säulen-Hebebühnen

Elektromechanische 2-Säulen-Hebebühne mit 5,0 t Tragkraft

Standardlackierung:

Arme: RAL 3020
Säulen: RAL 7016



Versions:

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• F = Flexaufnahmen
• DT / DT = vorne und hinten doppelt teleskopierbare Arme
• 50 mm Ø Steckpilzaufnahme

• Verschiedene Portalhöhen verfügbar, alternativ Unterflursatz
• LED-Beleuchtung
• Energieset mit Druckluftanschluss und Steckdose
• Fundamentanker
• Zweite Bedieneinheit für Gegensäule
• Radgreifer
• Umfangreiches Steckpilzprogramm, je nach Fahrzeugtyp

Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	5000 kg
Hubhöhe	1900 mm
Nutzhöhe	F DT/DT: 2000 - 2045 mm
Hub-/Senkzeit	~ 55 sec.
Anschlusswerte	3x230/400 V-50Hz - 35/25A
Motor	2 x 2,8 kW

Skizzen

• Maestro 2.50 NxT F DT/DT Ø50
  T12532
  Model 004790 - 400/3/50
  Model 004791 - 230/3/50
  portal incl.
• Maestro 2.50 NxT F DT/DT Ø50
  T12533
  Model 004792 - 400/3/50
  Model 004793 - 230/3/50
  recess connection

Prospekte

• Brochure Maestro 2.50 & 2.60 NxT

Maestro 2.60 NxT

2-Säulen-Hebebühnen

Elektromechanische 2-Säulen-Hebebühne mit 6,0 t Tragkraft

Standardlackierung:

Arme: RAL 3020
Säulen: RAL 7016



Versions:

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• F = Flexaufnahmen
• DT / DT = vorne und hinten doppelt teleskopierbare Arme
• 50 mm Ø Steckpilzaufnahme

• Verschiedene Portalhöhen verfügbar, alternativ Unterflursatz
• LED-Beleuchtung
• Energieset mit Druckluftanschluss und Steckdose
• Fundamentanker
• Zweite Bedieneinheit für Gegensäule
• Radgreifer
• Umfangreiches Steckpilzprogramm, je nach Fahrzeugtyp

Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	6000 kg
Hubhöhe	1900 mm
Nutzhöhe	F DT/DT: 2000 - 2045 mm
Hub-/Senkzeit	~ 55 sec.
Anschlusswerte	3x230/400 V-50Hz - 35/25A

Skizzen

• Maestro 2.60 NxT F DT/DT Ø50
  T12534
  Model 004794 - 400/3/50
  Model 004795 - 230/3/50
  portal incl.
• Maestro 2.60 NxT F DT/DT Ø50
  T12535
  Model 004796 - 400/3/50
  Model 004797 - 230/3/50
  recess connection

Prospekte

• Brochure Maestro 2.50 & 2.60 NxT
