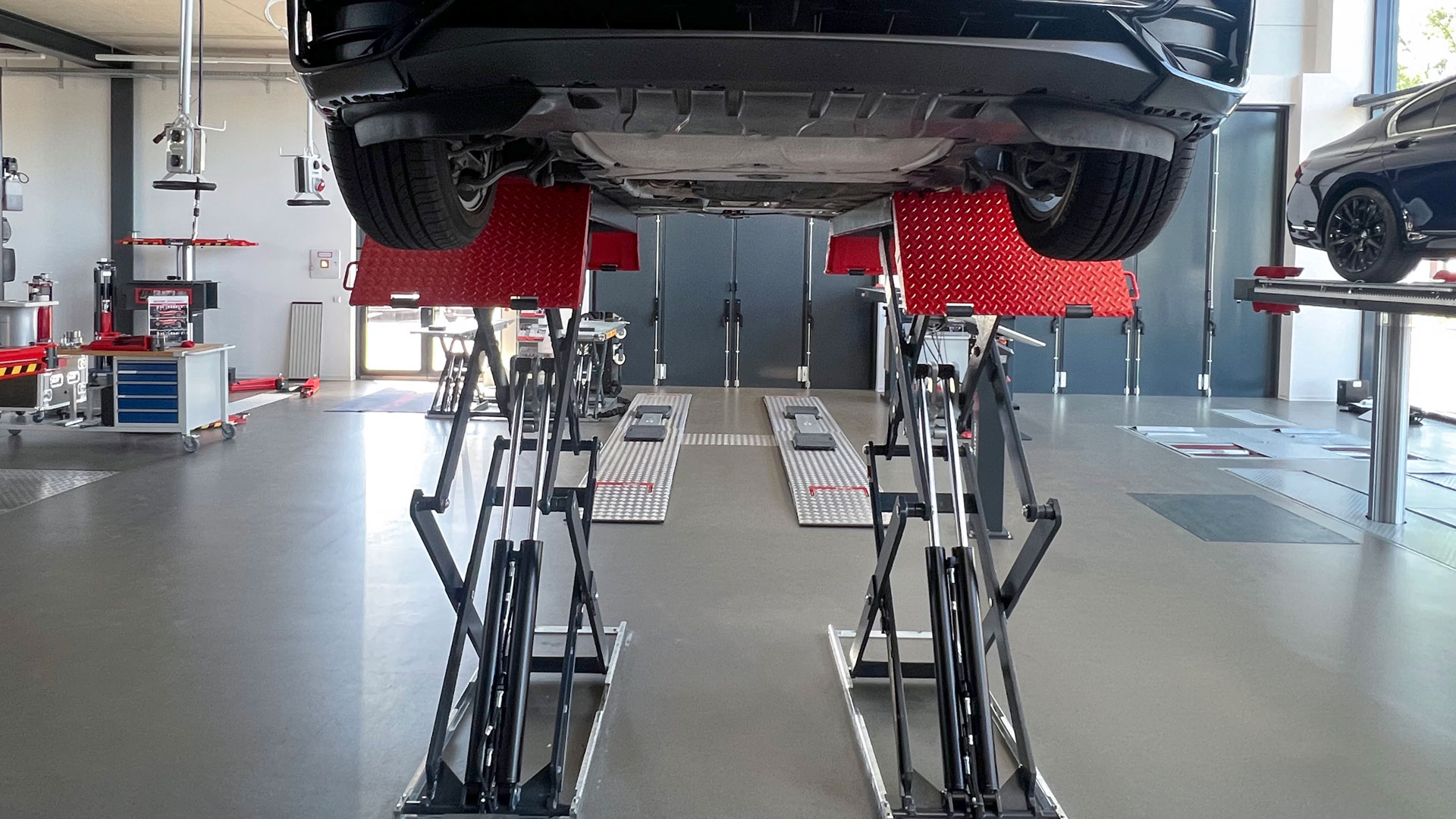

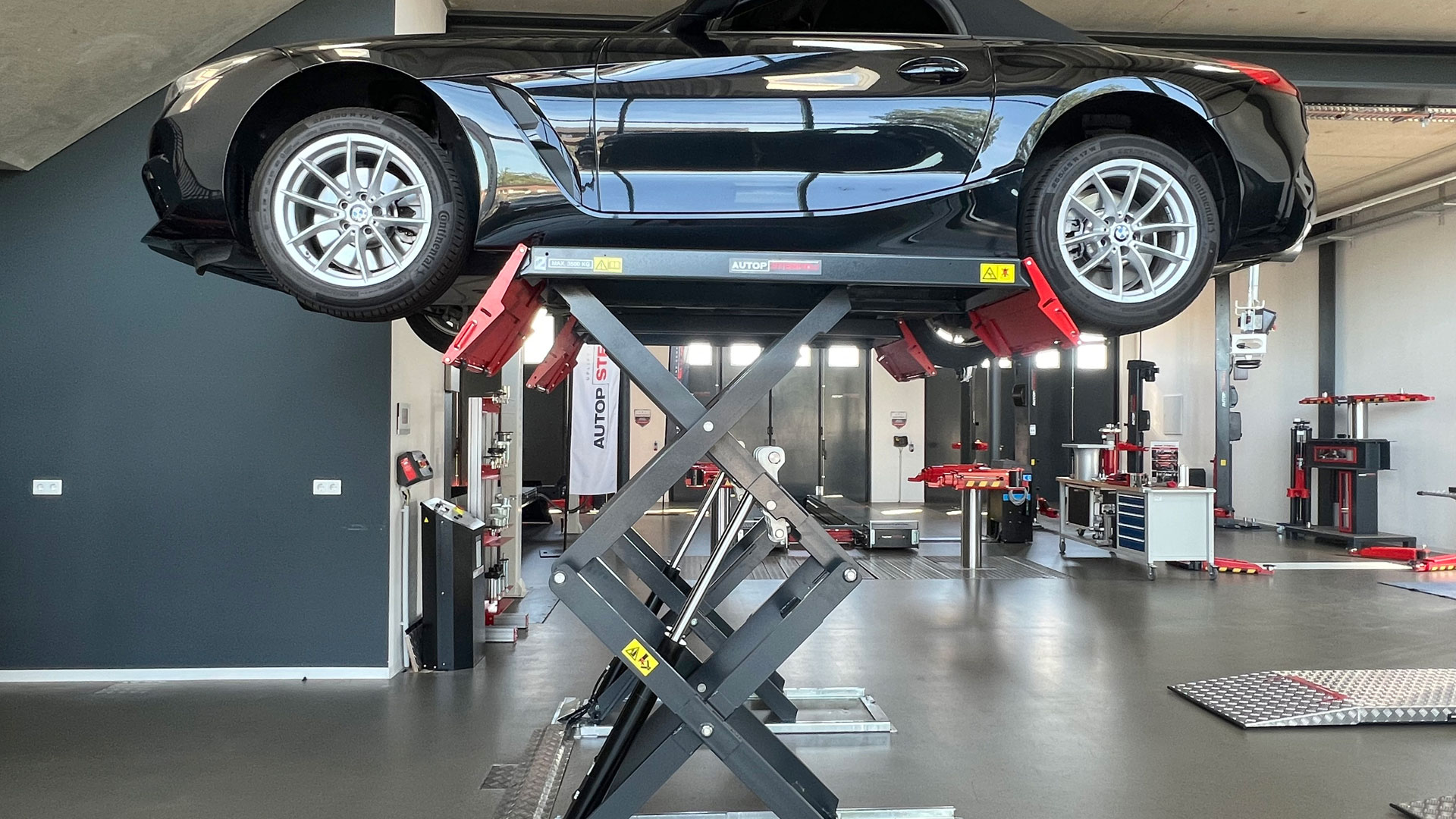

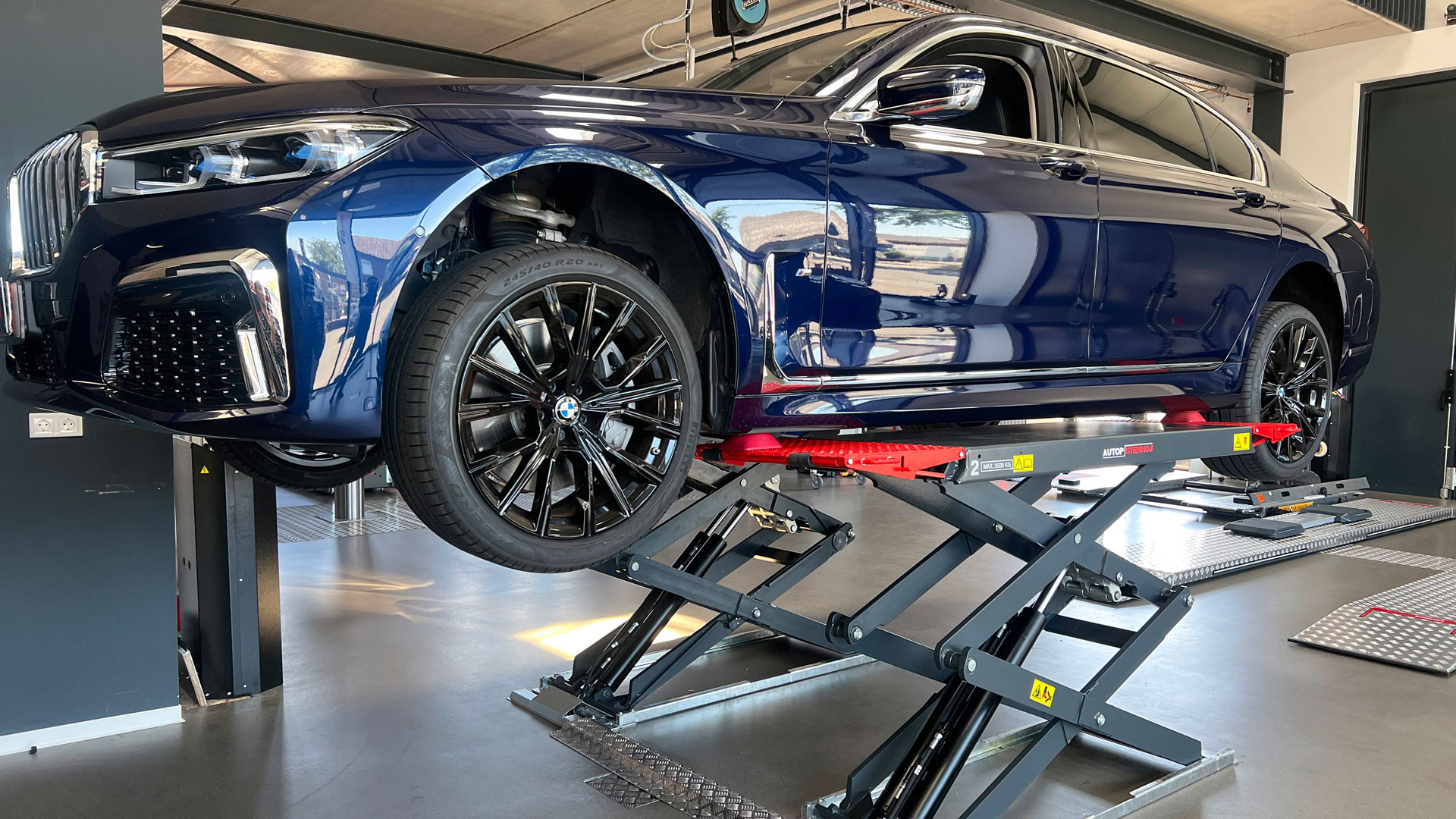

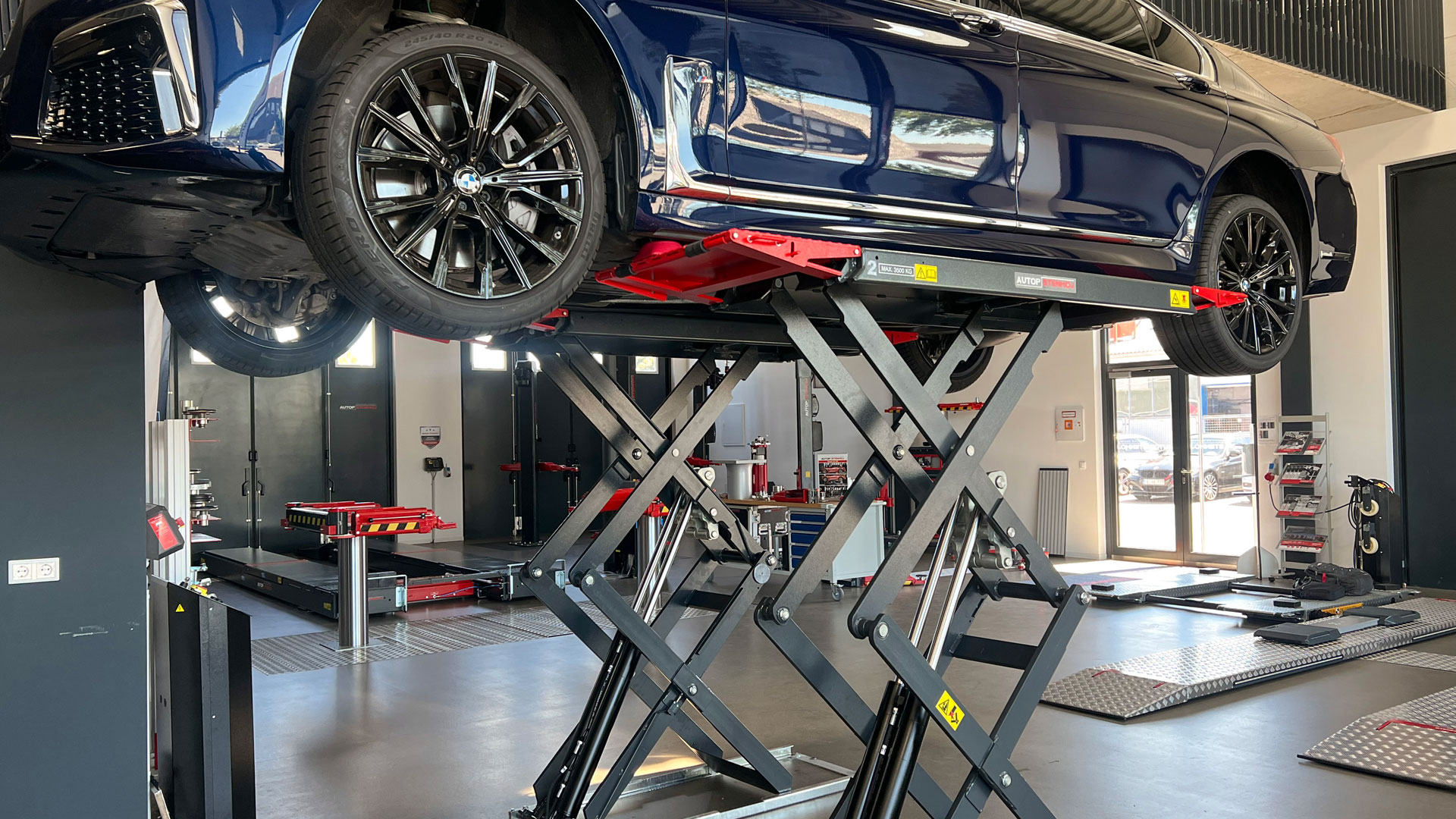

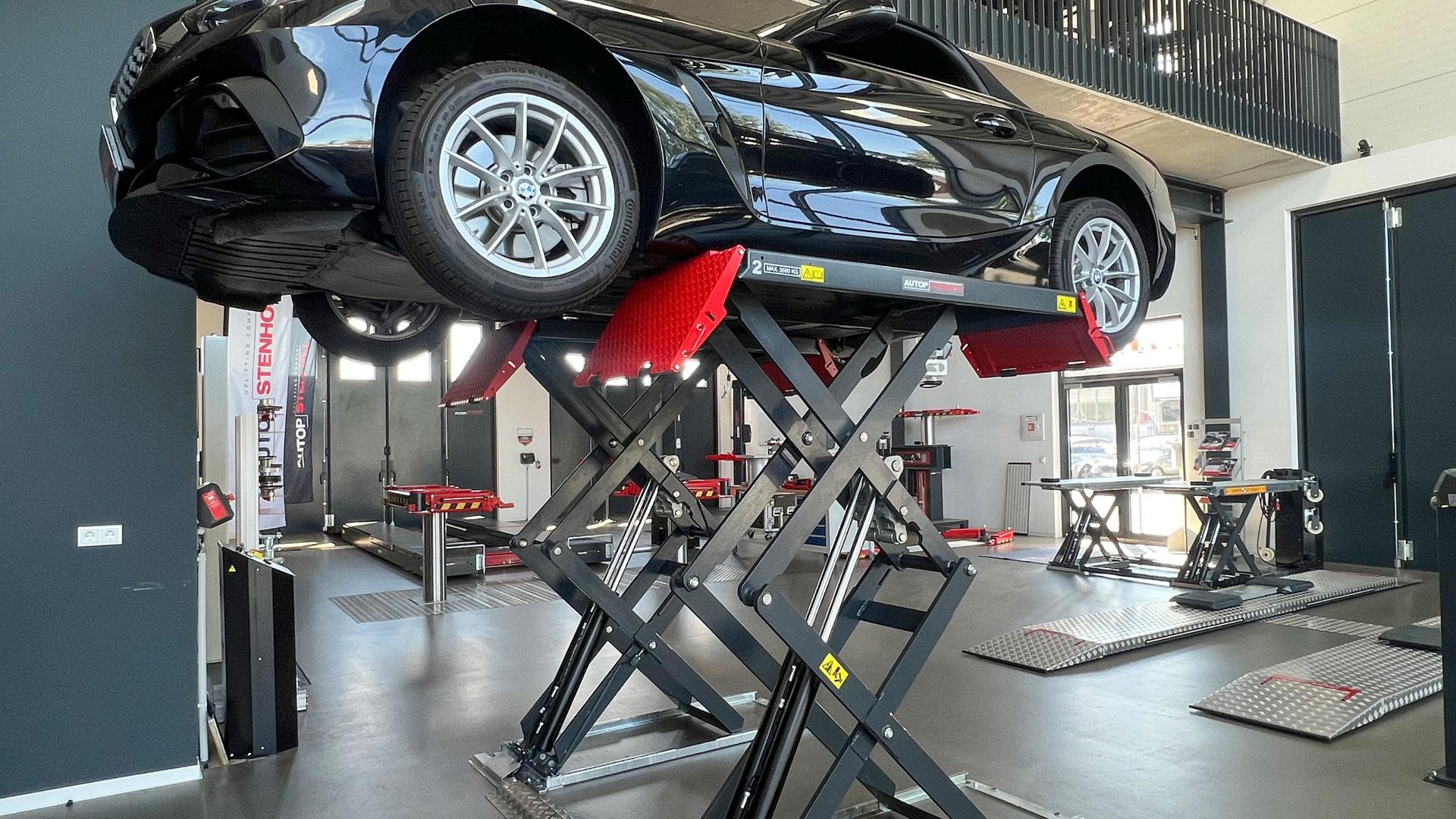

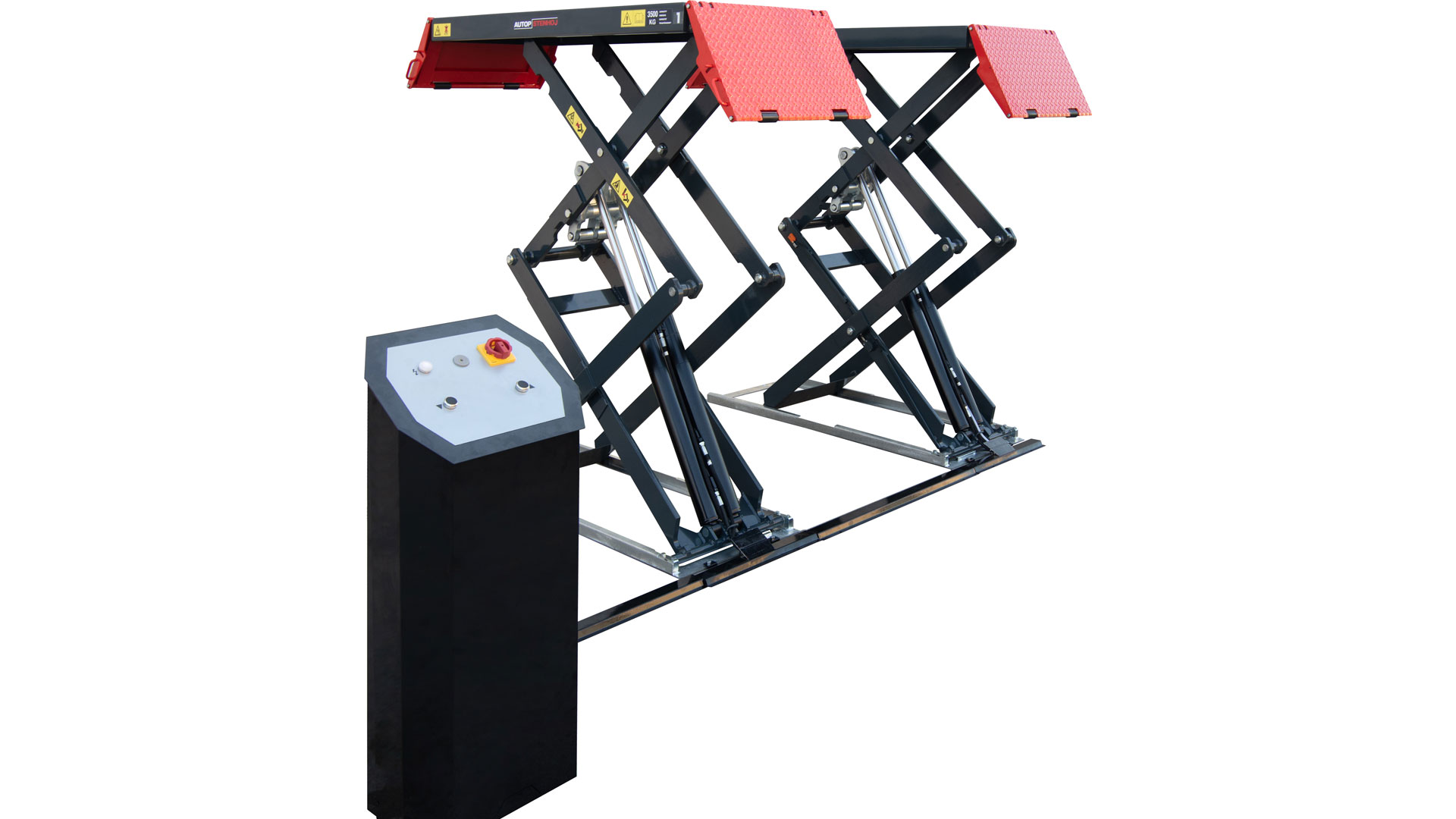

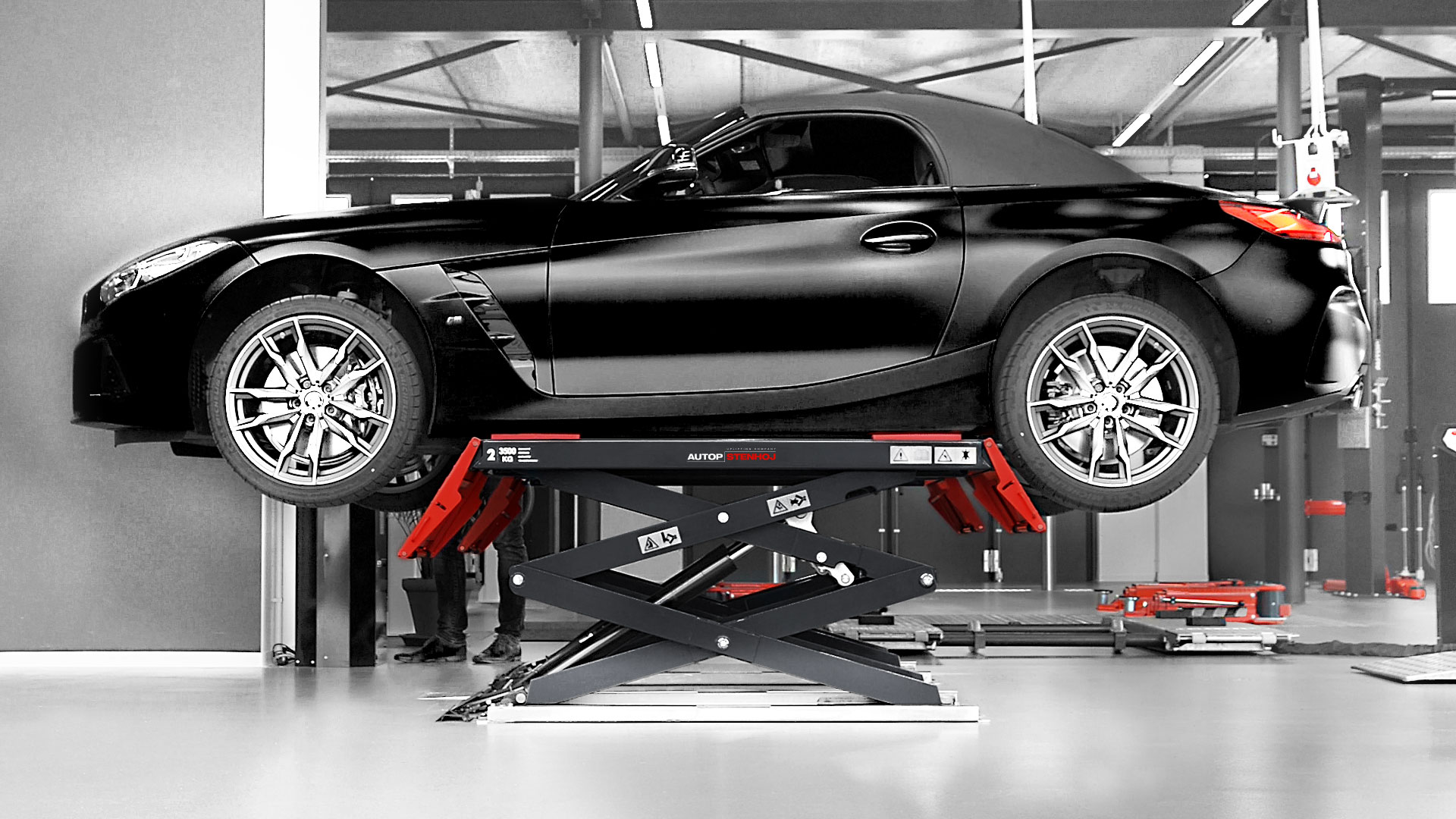

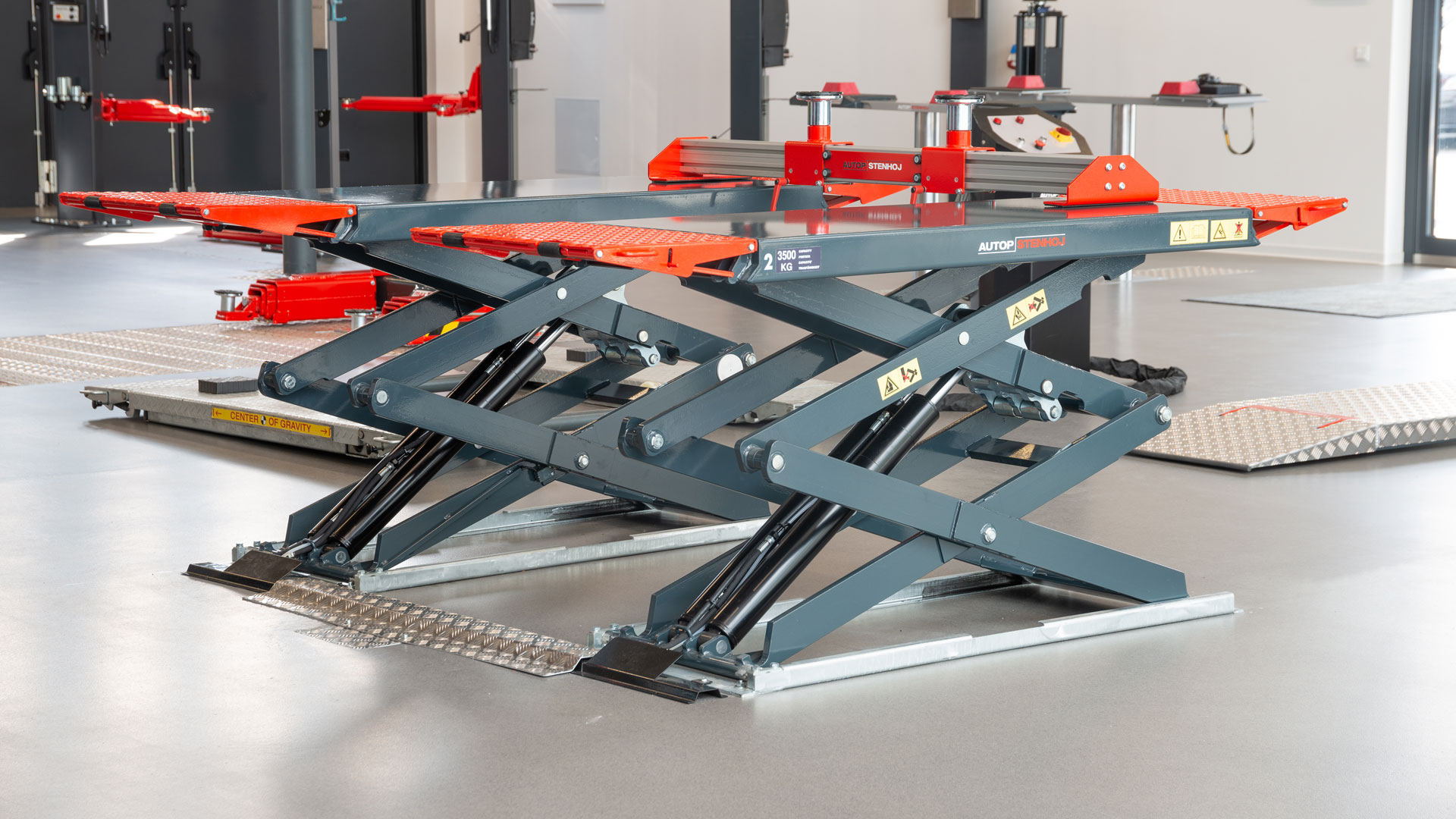

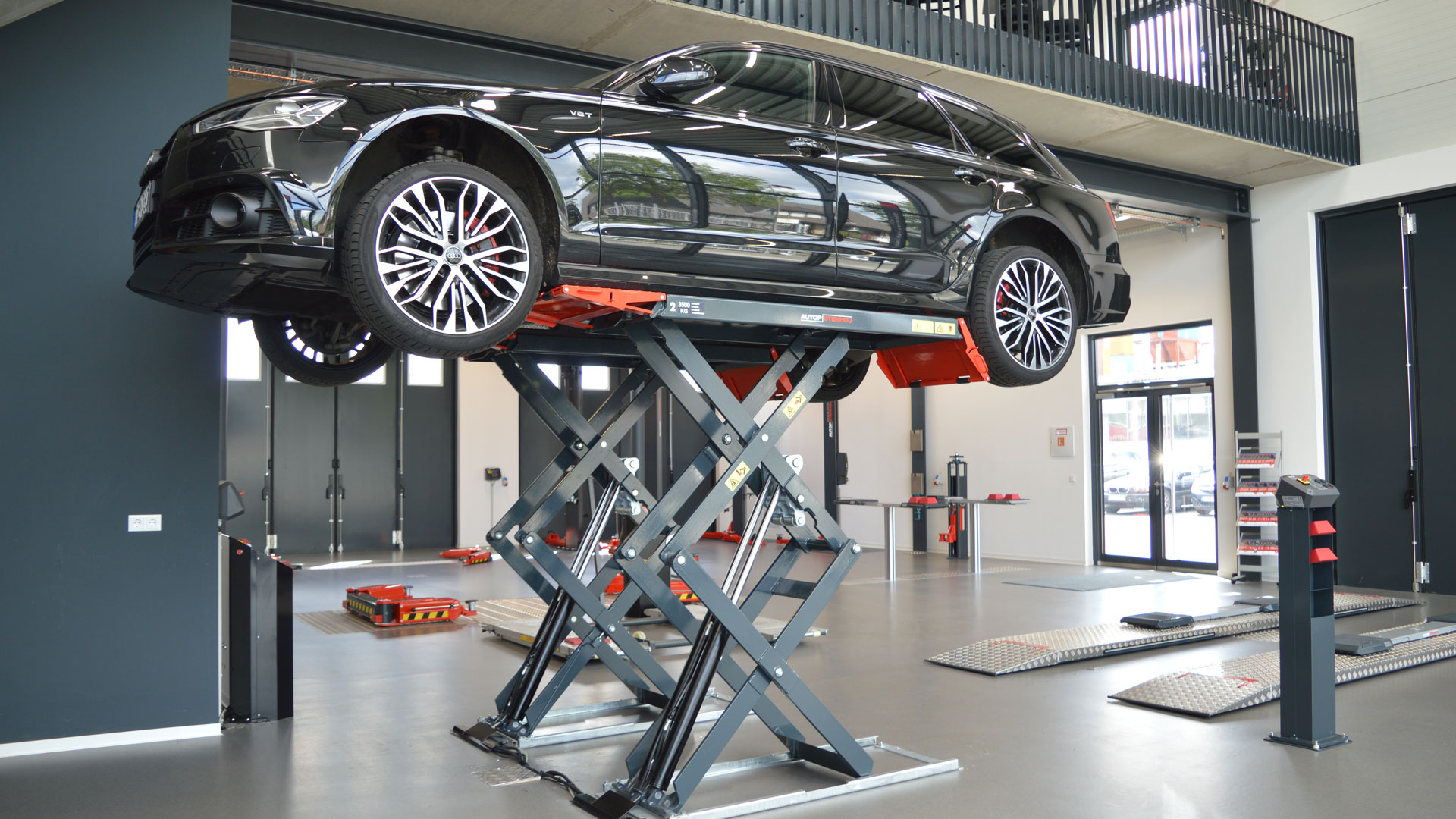

MagiX 35 DS II

Scherenhebebühnen

Elektrohydraulische Doppelscheren Hebebühne mit 3,5 t Tragkraft

• Doppeltes Master / Slave System, somit keine Druckluft und keine Sicherheitsklinke erforderlich
• Selbstsperrende Fallschirmventile in den Zylindern, um plötzlichen Geschwindigkeitsanstieg zu verhindern
• Bediensäule mit integriertem Hydraulikaggregat und Drucktastensteuerung mit Signalton
• Elektronische Gleichlaufüberwachung über Fotozelle und Reflektor, stoppt ab 50 mm Höhenunterschied
• Notabsenkvorrichtung durch manuelles Öffnen der Ventile
• Stabile Scherenkonstruktion für hohe Seitenstabilität
• Rampen aus Tränenblech, für gute Befahrbarkeit, auch bei Nässe
• Grundrahmen standardmäßig verzinkt
• Keine mechanische Verbindung zwischen den Scheren, somit freier Durchgang
• Schmierungsfreie Teflongleitlager in allen Gelenken

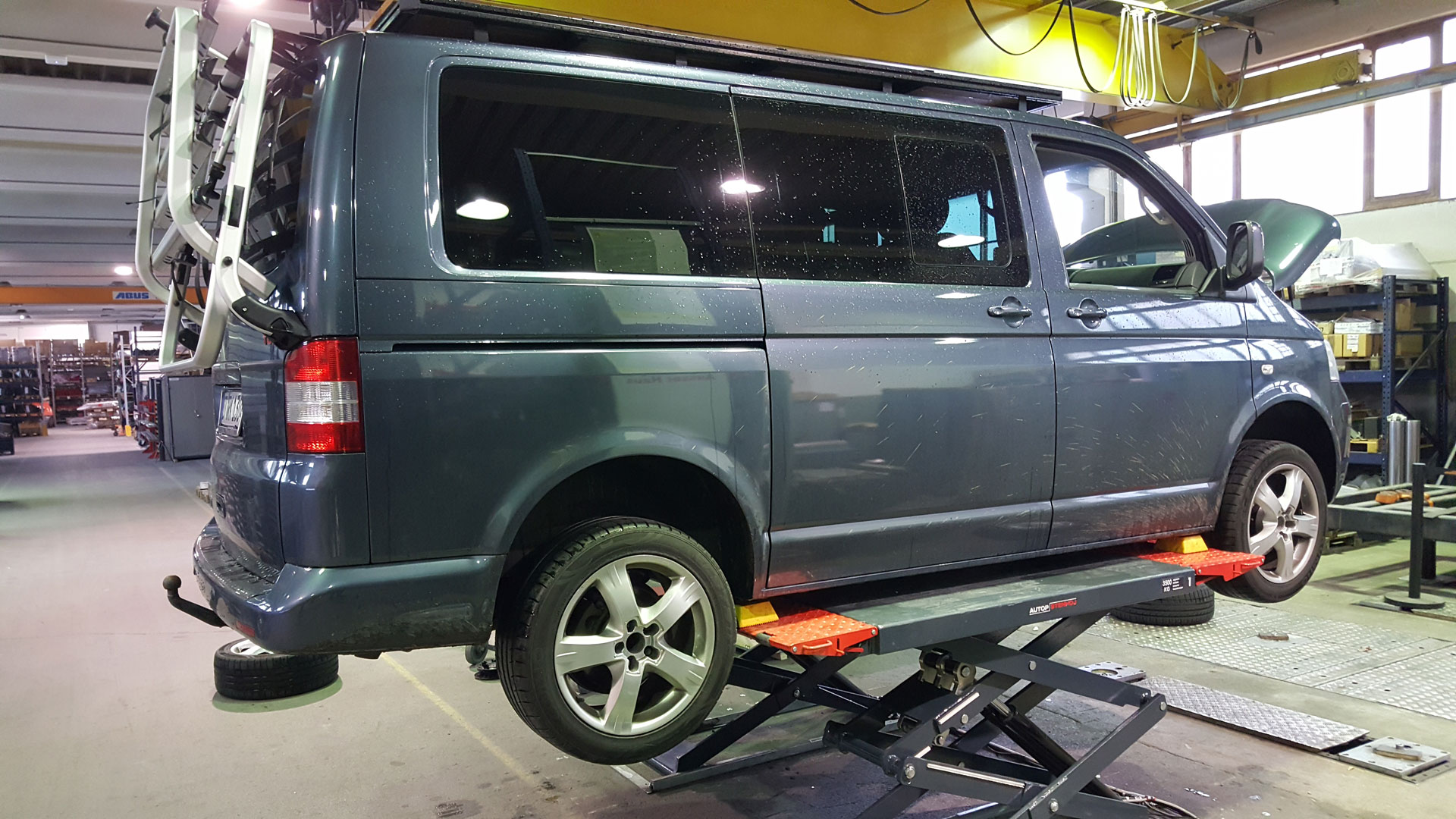

• Optimaler Aufnahmebereich vom kleinen PKW bis zum VW T6 kurzer Radstand / BMW 7er lang (G12)

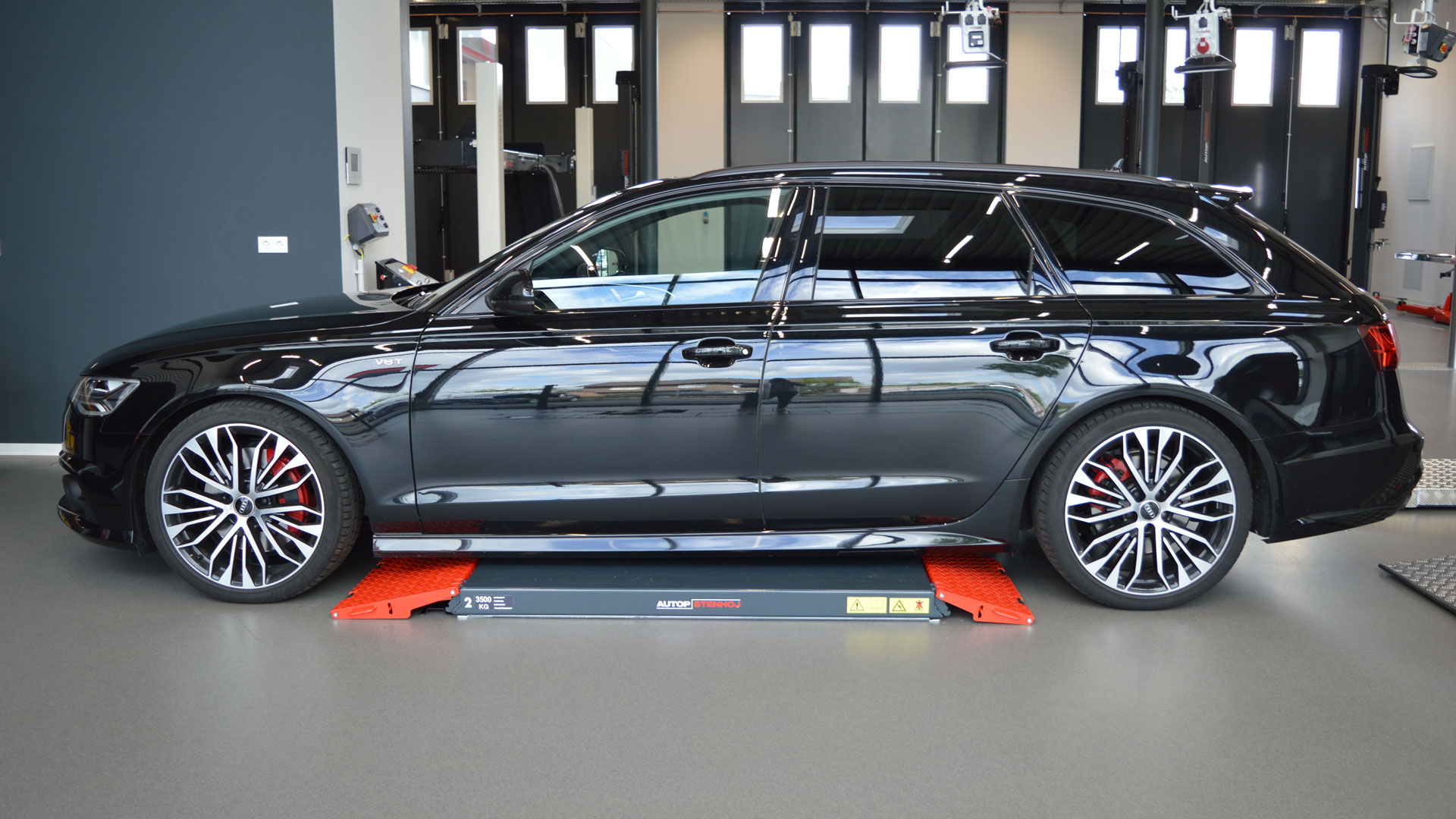

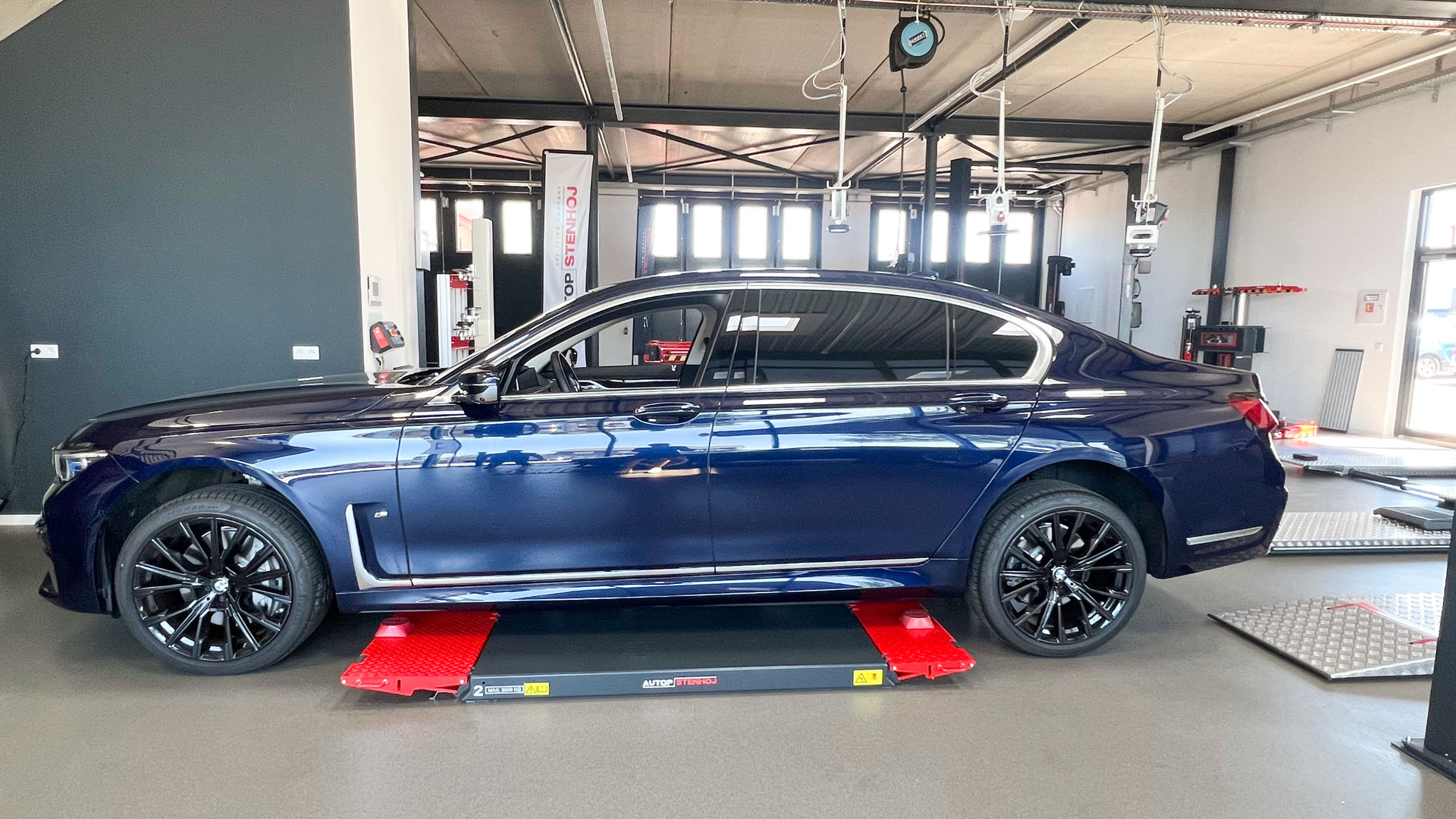

• Geringe Bauhöhe ≤ 100 mm, bietet besonders gute Überfahrbarkeit, auch mit flachen Fahrzeugen
• Keine vorgegebene Auffahrrichtung, somit flexible Positionierung der Bediensäule möglich
  Empfohlen: vorne links

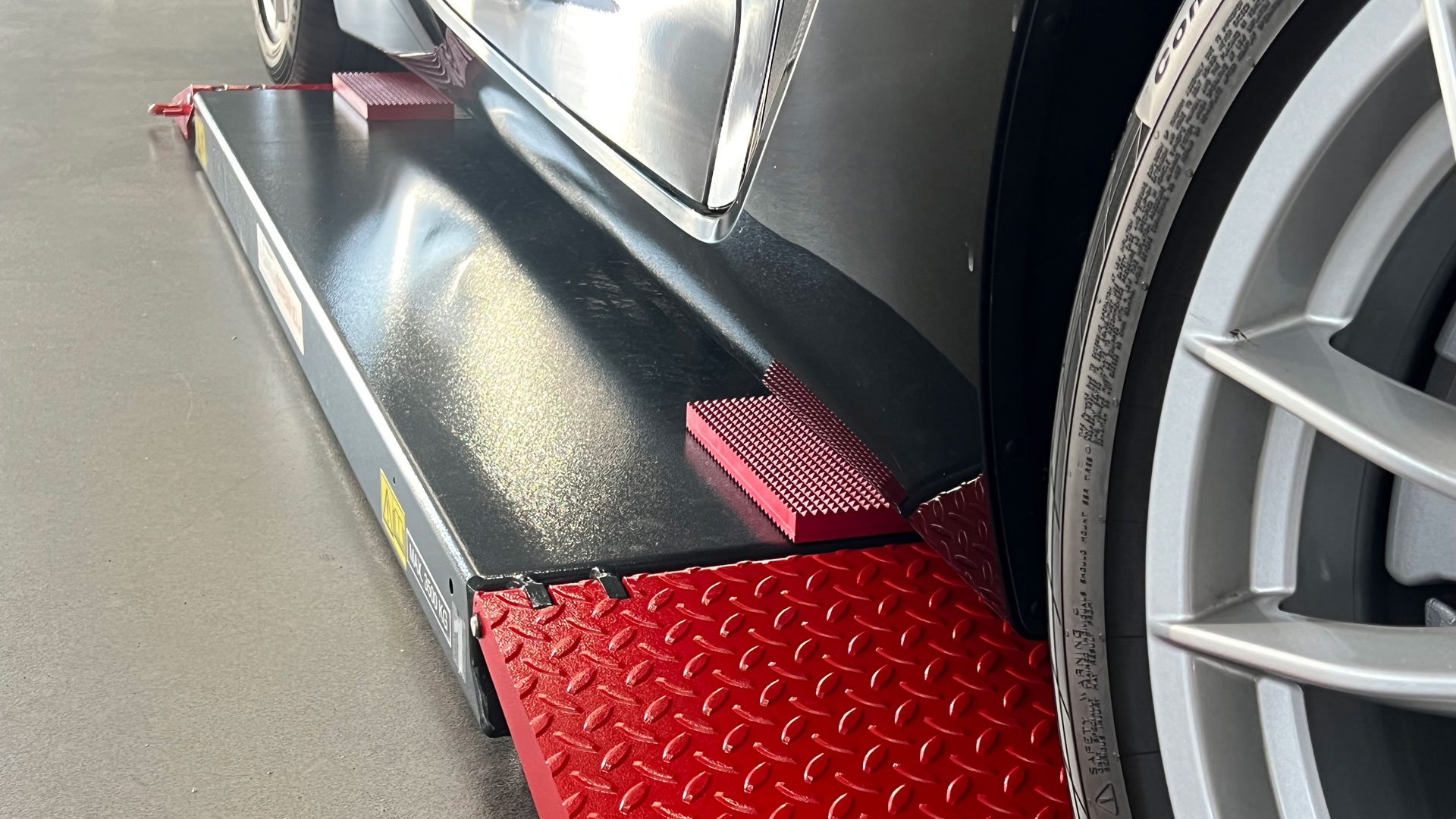

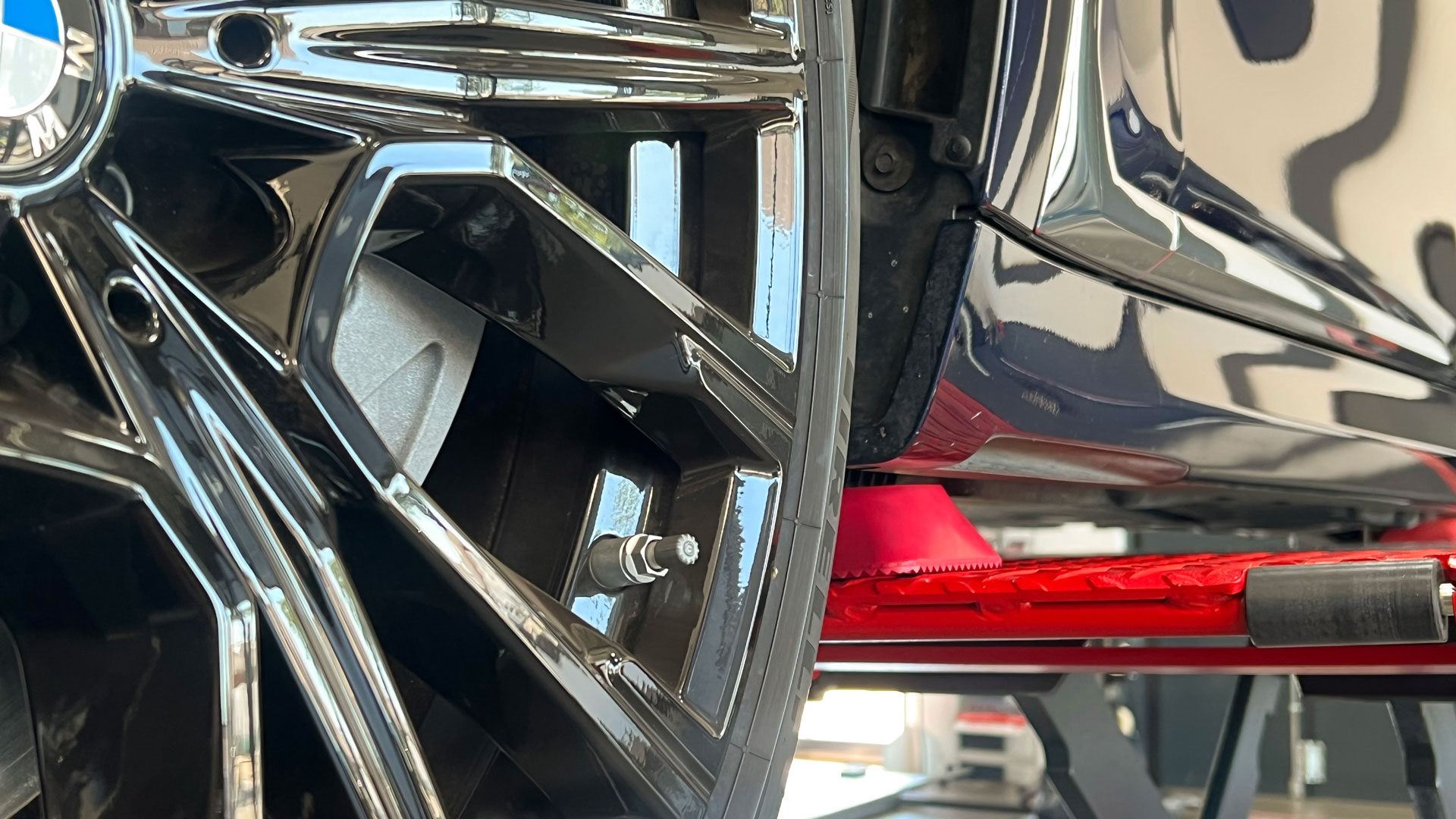

• Gummiauflagen 1 Satz = 4 Stück, H = 40 mm, sowie Schlauch- und Kabelabdeckungen im Lieferumfang enthalten

Standardlackierung:
Aufnahmeplattform & Scheren: RAL 7016 anthrazitgrau
Rampen: RAL 3020 verkehrsrot

• Ausführungen für verschiedene Elektrozuleitungen verfügbar

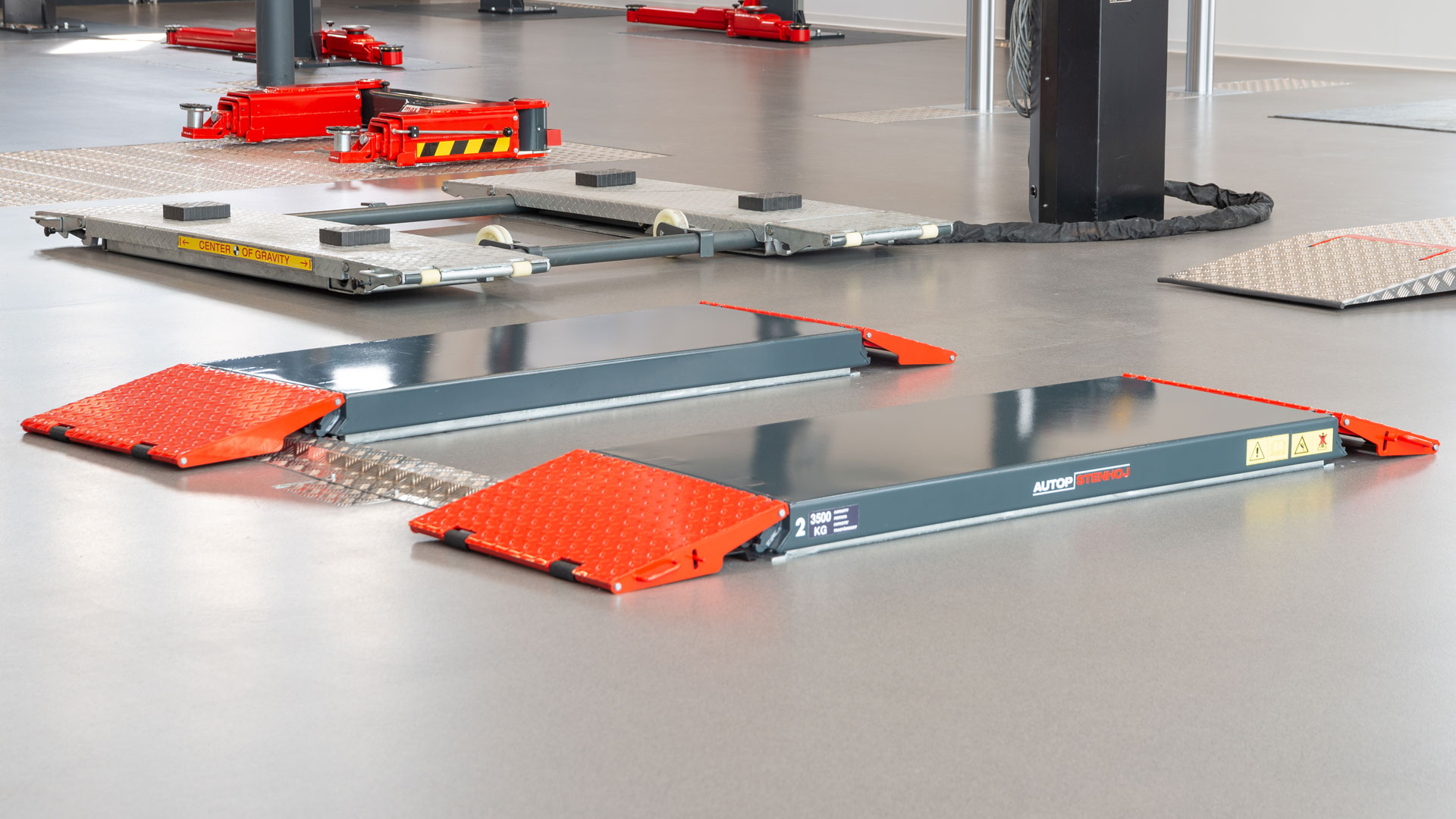

• Fußbodenaufliegender oder fußbodenbündigem Einbau mit der gleichen Bühne
• G = verzinkte Plattformen

• Fundamentanker
• LED-Beleuchtung für fußbodenaufliegenden Einbau
• Einbaurahmen verzinkt für fußbodenbündigen Einbau
• Satz Gummiaufnahmen 20, 40, 60, 70, 80 und 100 mm
• Schlauchverlängerung inkl. Abdeckungen (+ 1 Meter)
• Zusätzliche lange Überfahrrampen für tiefergelegte Fahrzeuge

Weitere Sonderlackierungen möglich!

Hebebühnentyp	Scherenhebebühnen
Anwendungsbereich	Direktannahme, Reparatur und Wartung
Lastaufnahme	Fahrbahnen
Tragfähigkeit, bis	3500 kg
Hubhöhe	1923 mm
Nutzhöhe	2023 mm / 1923 mm + Gummiauflagen
Hub-/Senkzeit	~ 40/38 sec.
Aggregat	3 kW
Anschlusswerte	3PH - 230/440V - 50/60 Hz
Empfohlener Abstand Schere – Bediensäule	0,8 - 2 m

Skizzen

• MagiX 35 DS II
  (surface-mounted)
  T12382
• MagiX 35 DS II
  (in-ground)
  T12383
• MagiX 35 DS II Short
  (surface-mounted)
  T12384
• MagiX 35 DS II Short
  (in-ground)
  T12385

Prospekte

• Prospekt MagiX 35 DS II

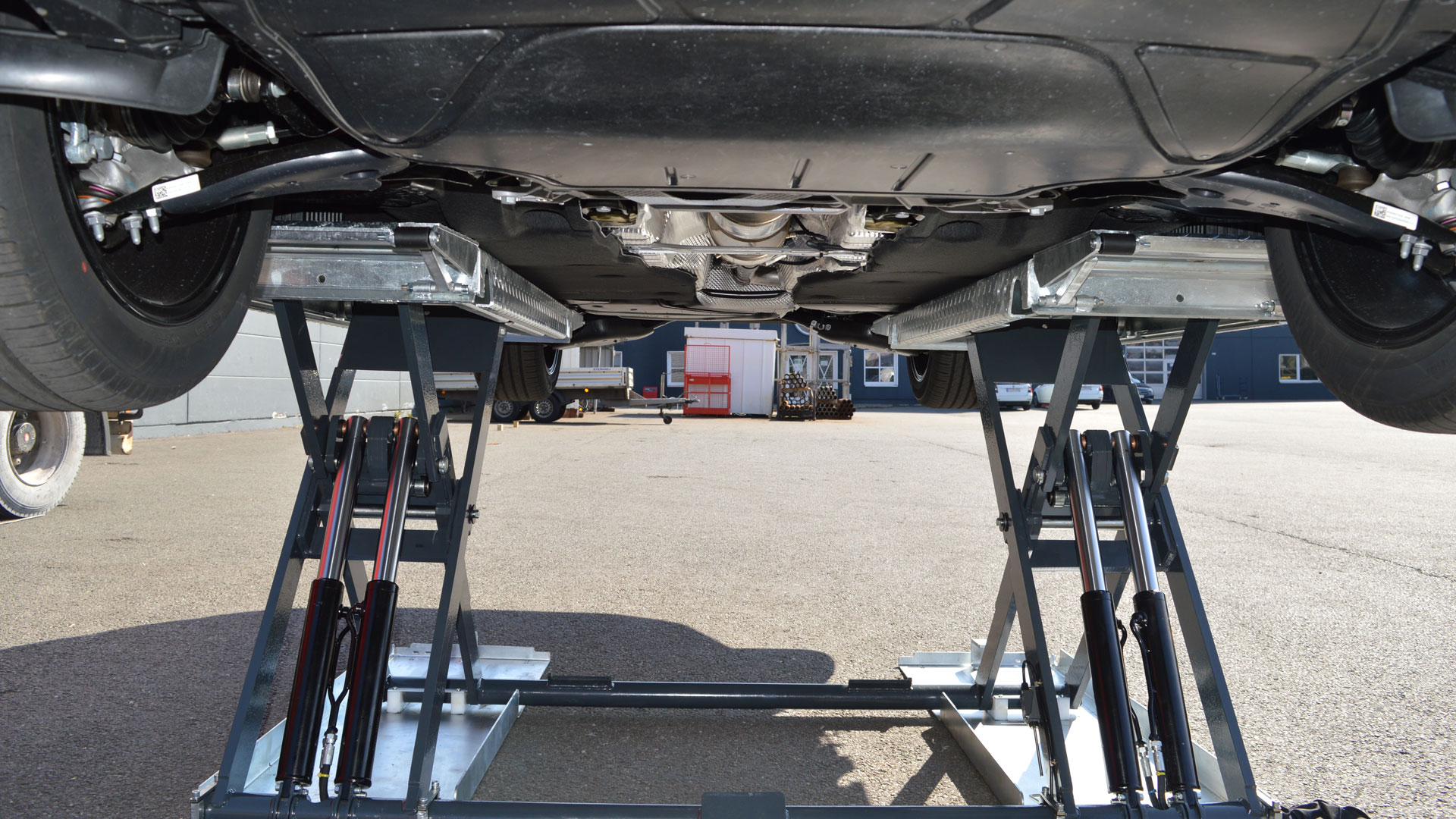

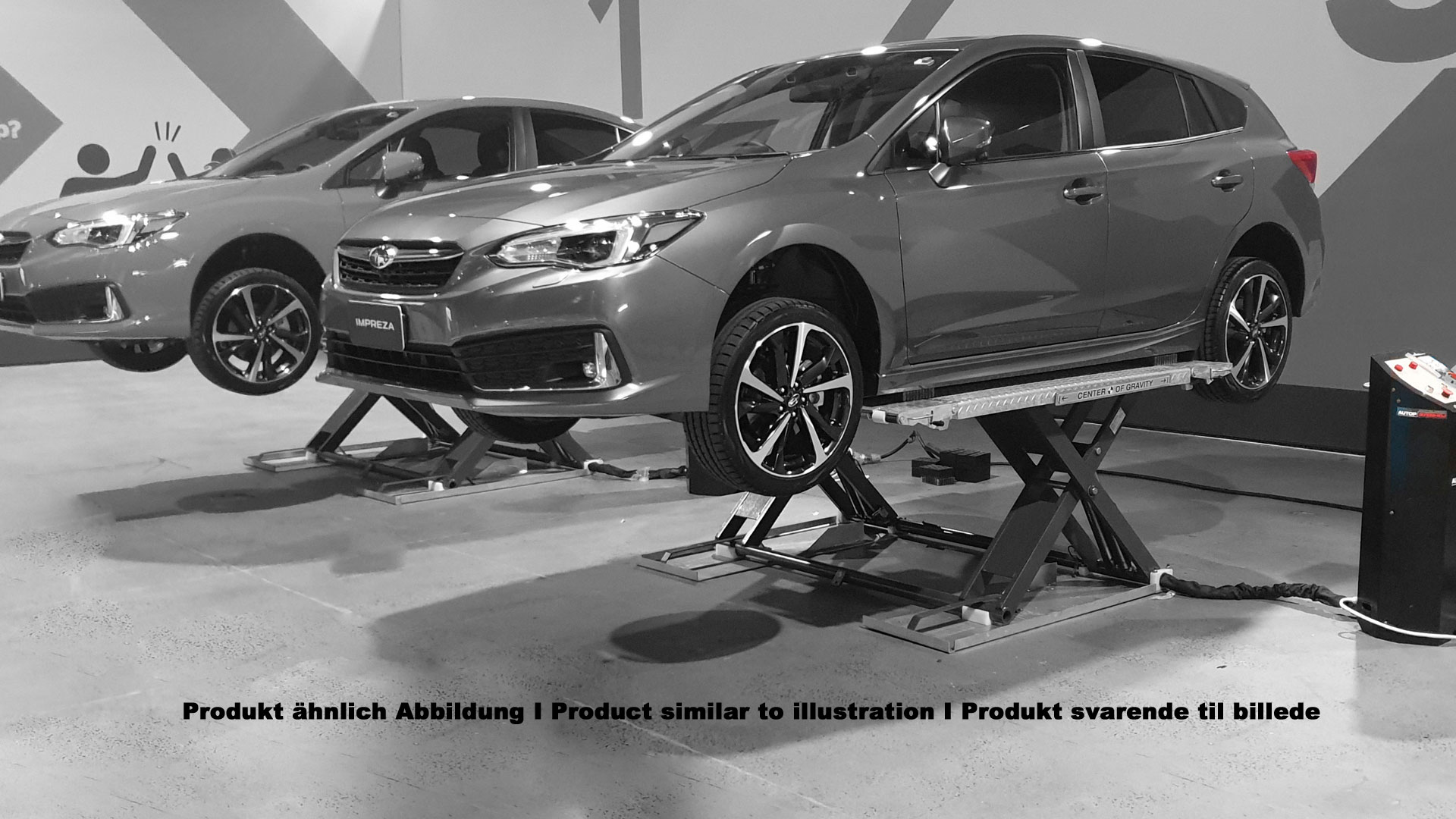

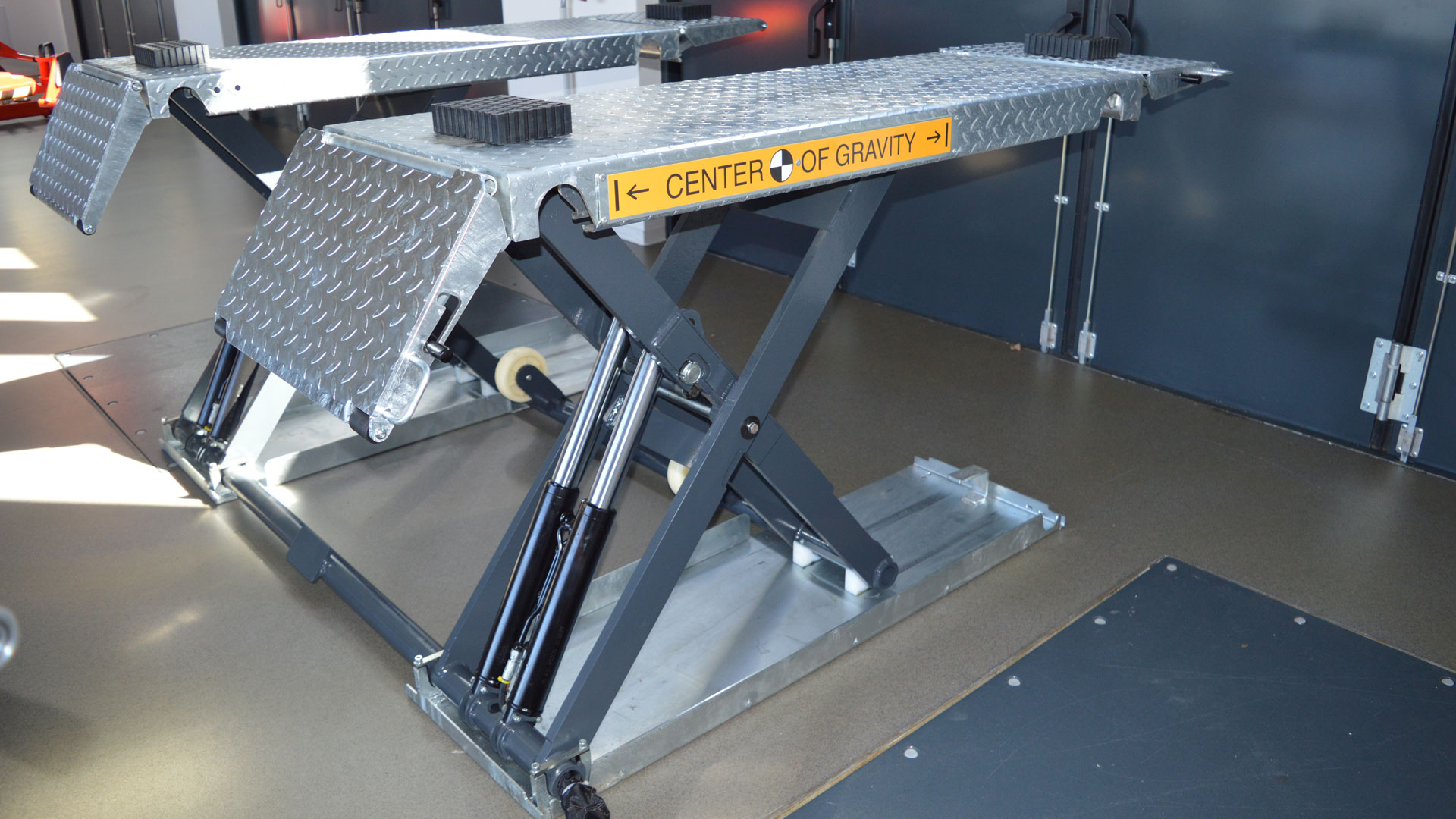

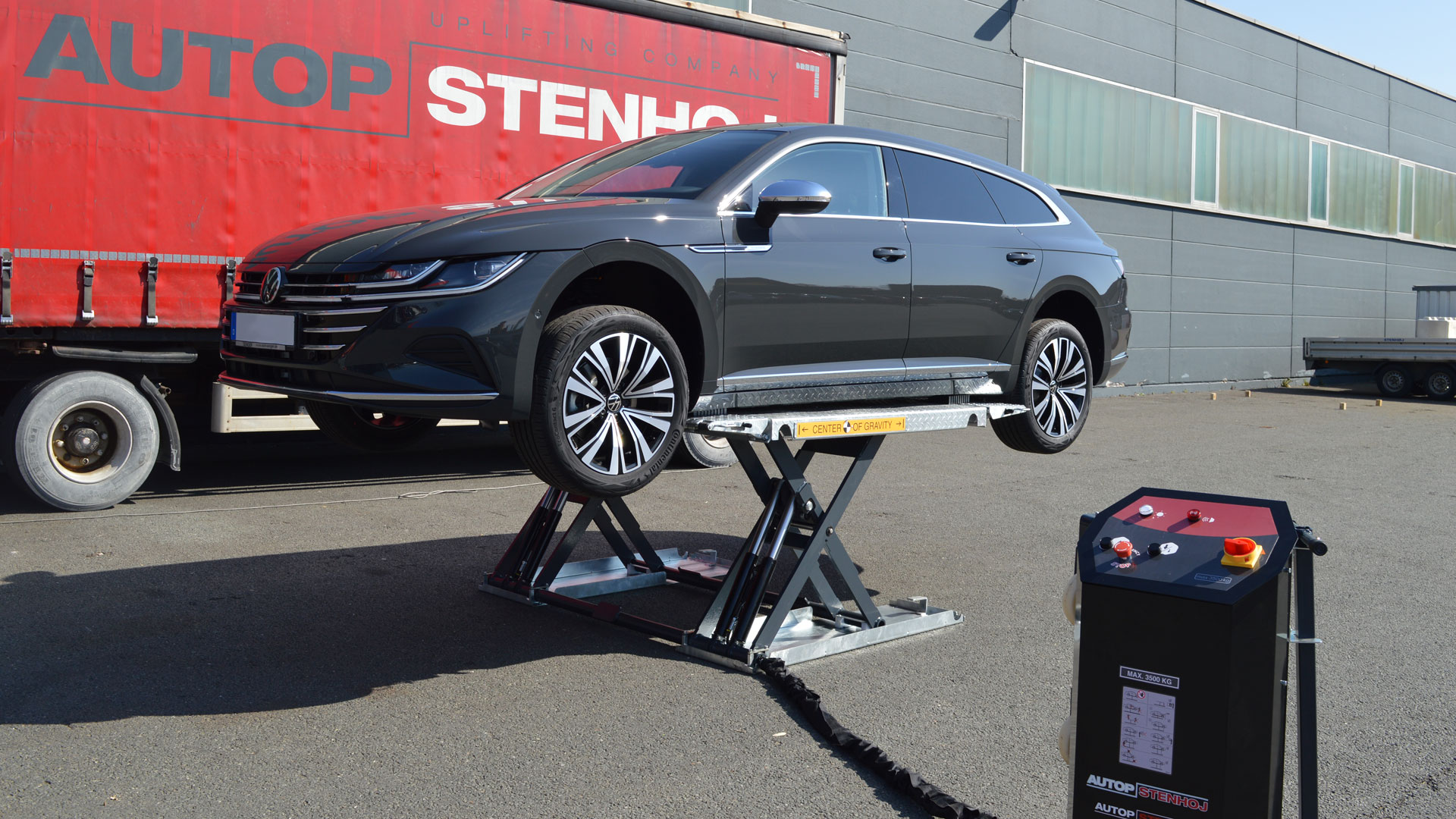

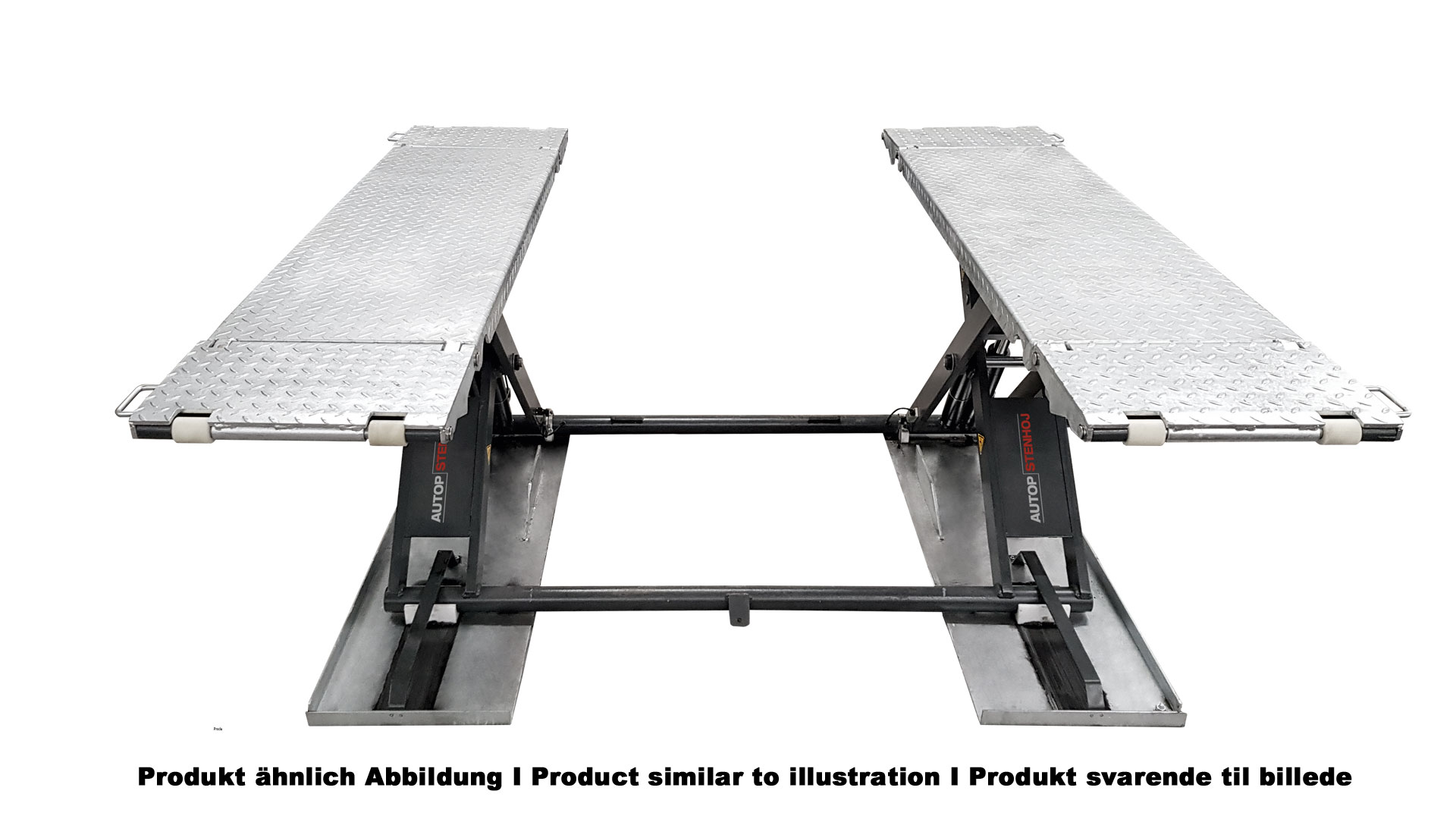

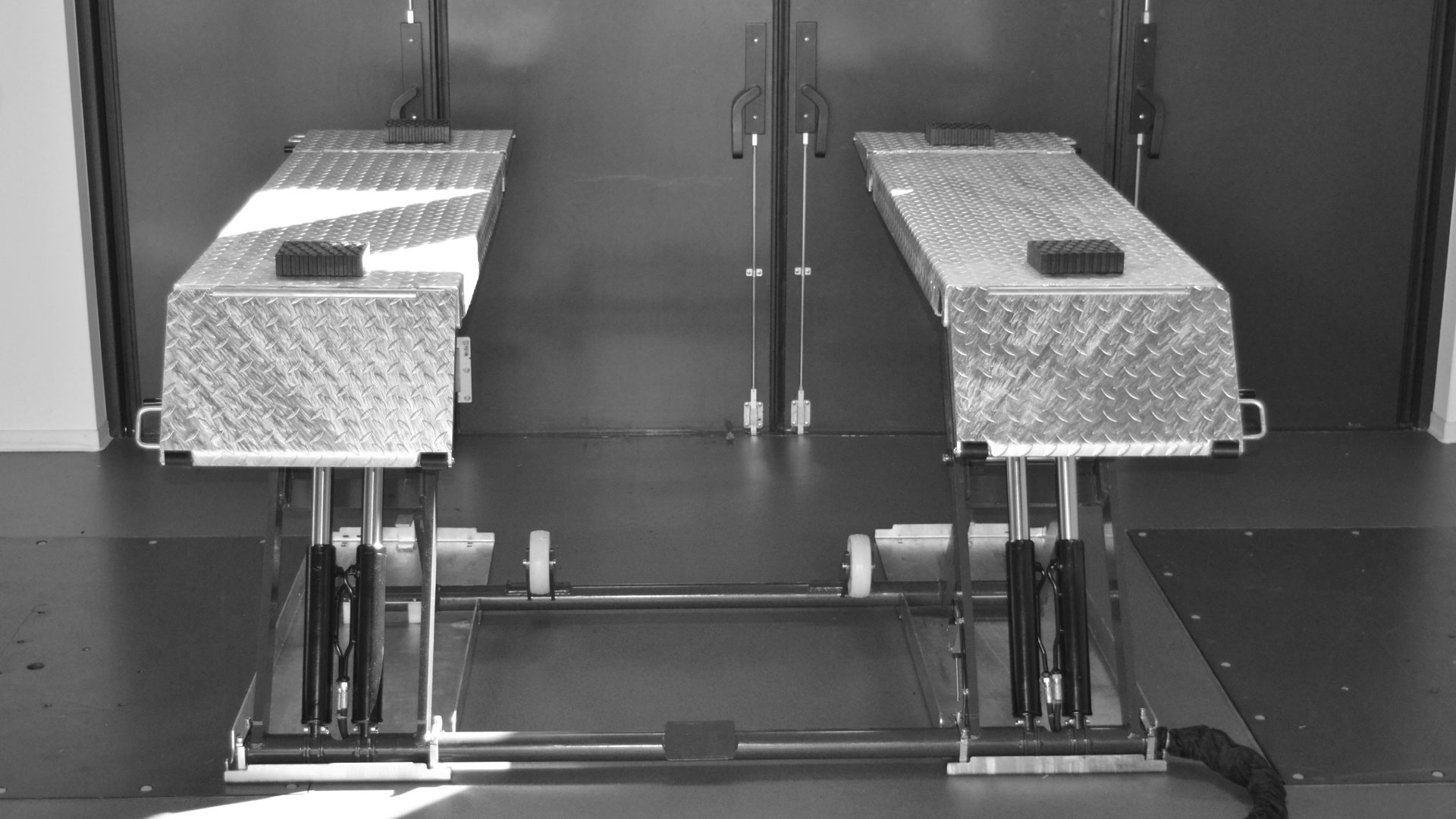

MagiX 35 LSMG II

Scherenhebebühnen

Elektrohydraulische mobile Kurzhub Scheren Hebebühne zum Räderwechsel, mit 3,5 t Tragkraft

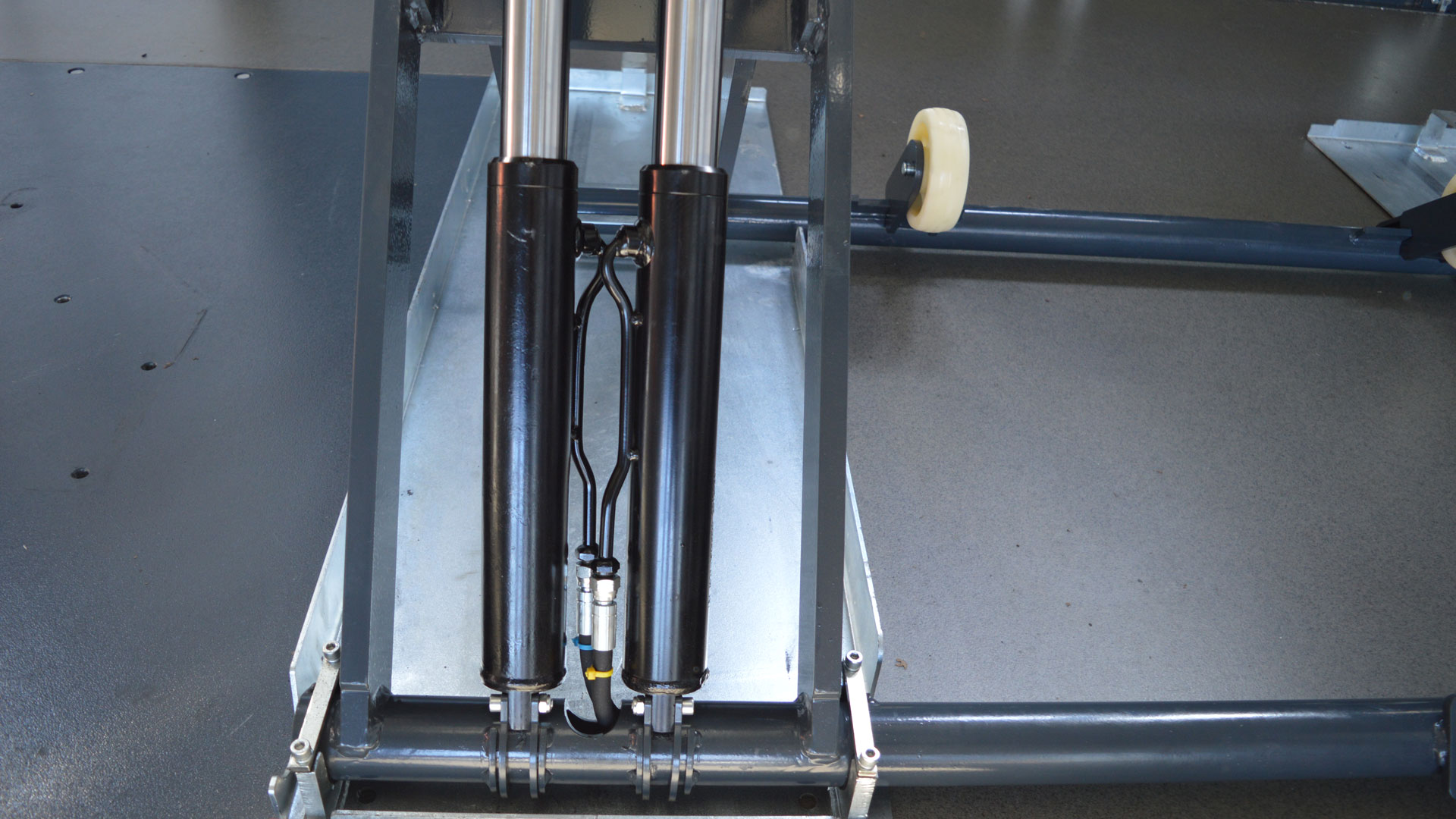

• Doppeltes Hydrauliksystem mit je 2 Zylindern unter jeder Schere, somit keine Druckluft und keine Sicherheitsklinke erforderlich

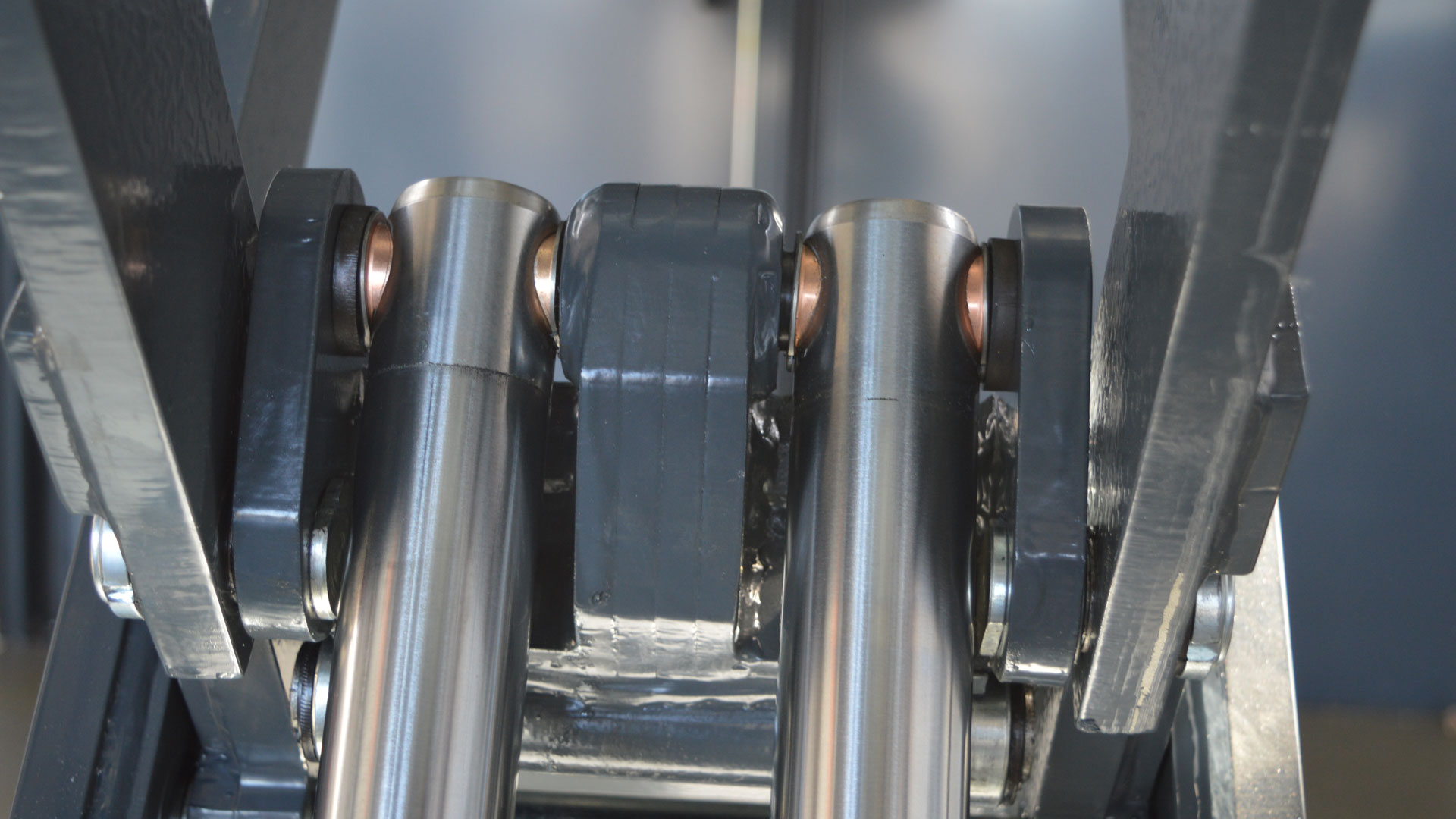

• Anlaufhebel ermöglicht das Heben von 3,5 t aus der Nulllage heraus
• Machanische Gleichlaufsicherung durch Quertraversen
• Notabsenkvorrichtung durch manuelles Öffnen der Ventile
• Stabile Scherenkonstruktion für hohe Seitenstabilität

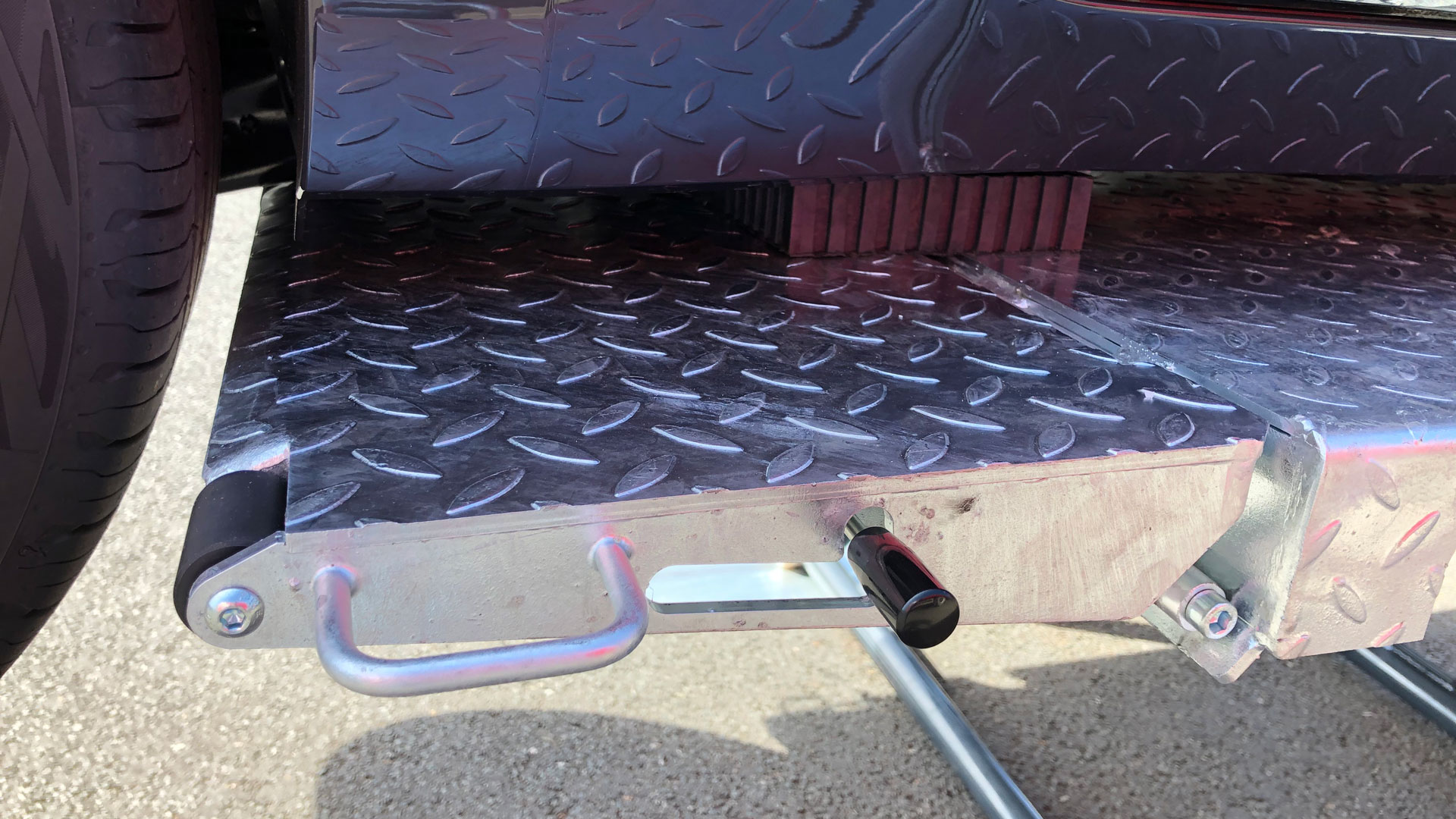

• Rampen aus Tränenblech, für gute Befahrbarkeit, auch bei Nässe

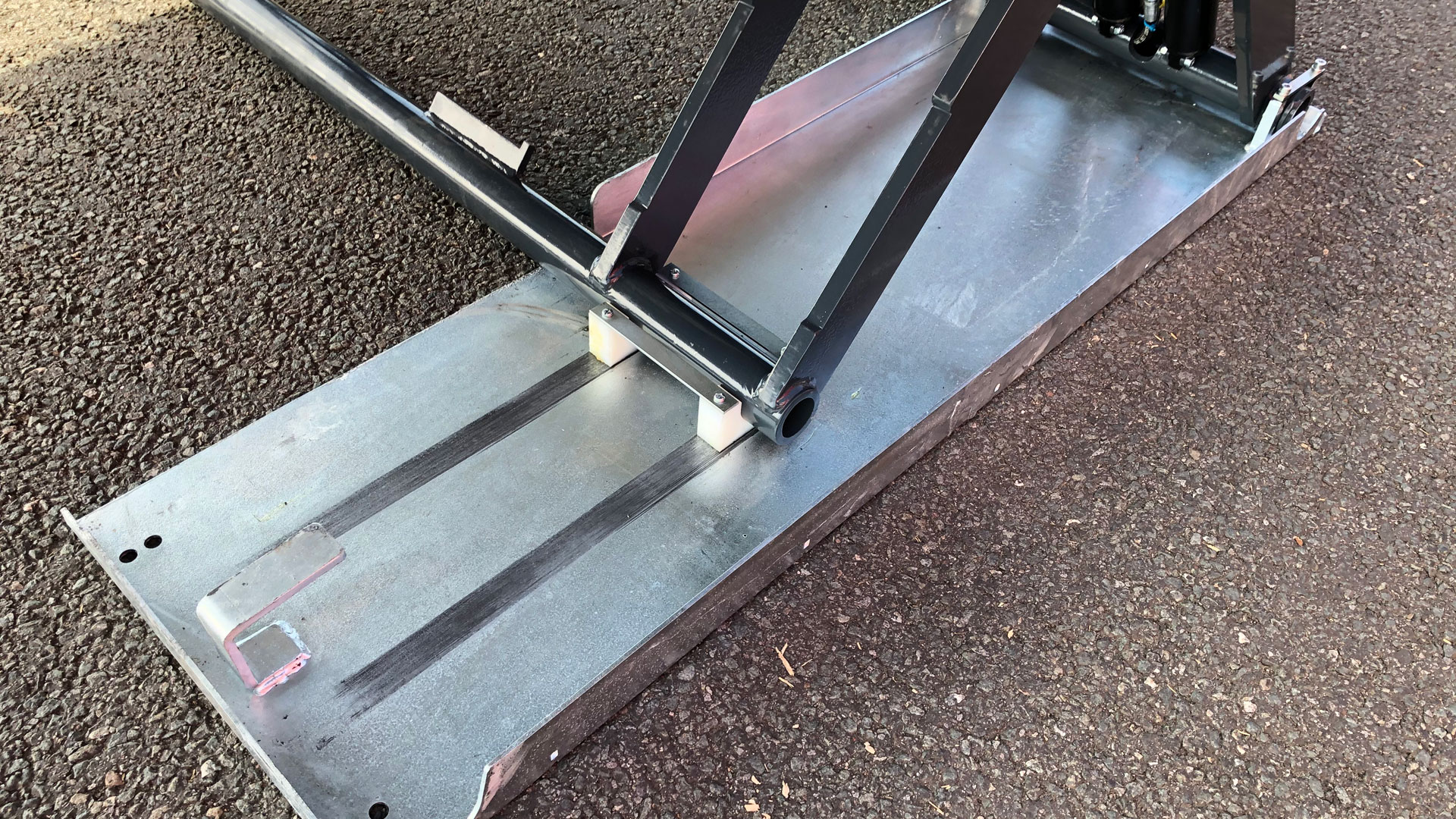

• Grundrahmen, Plattformen und Rampen standardmäßig feuerverzinkt

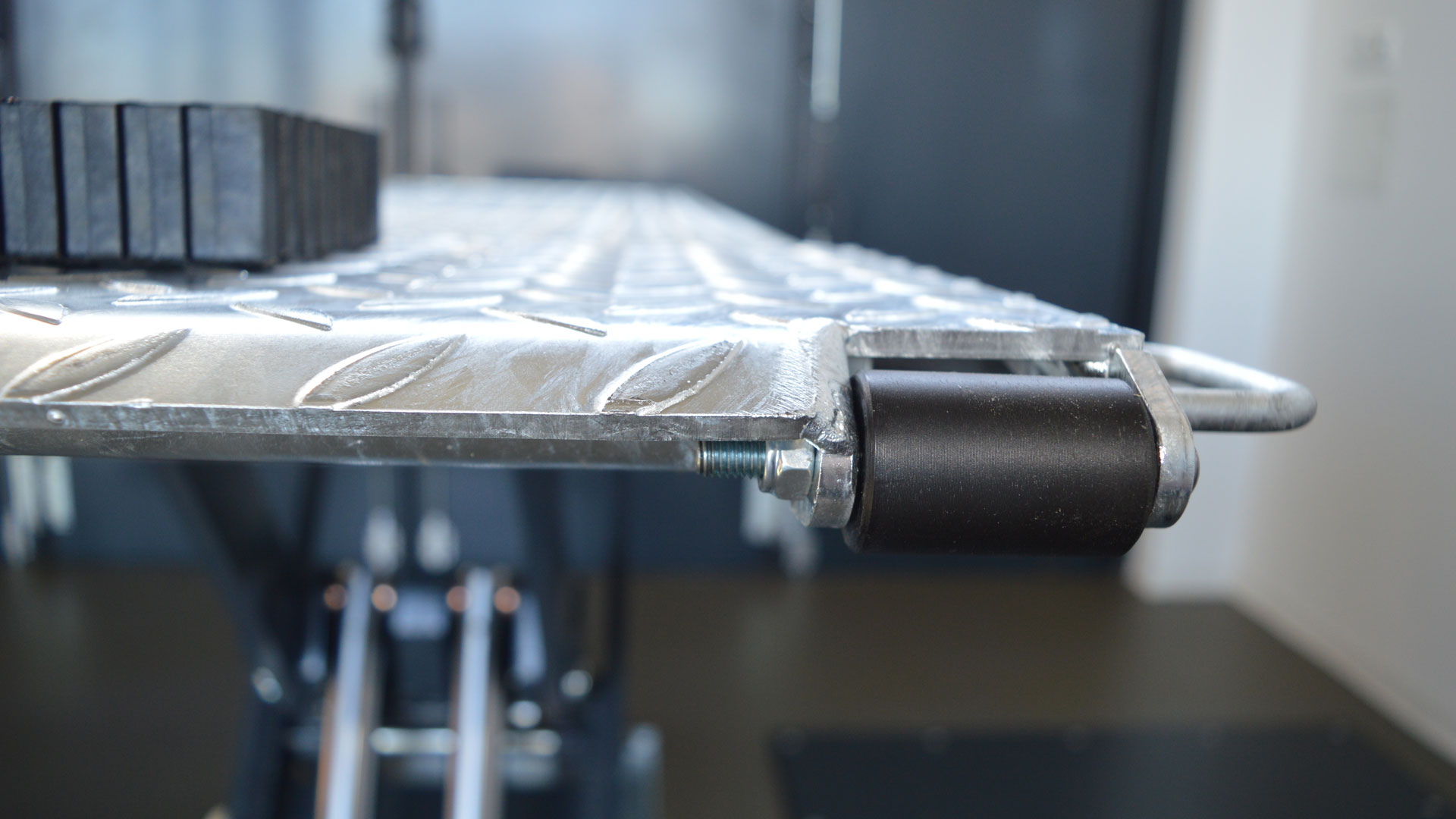

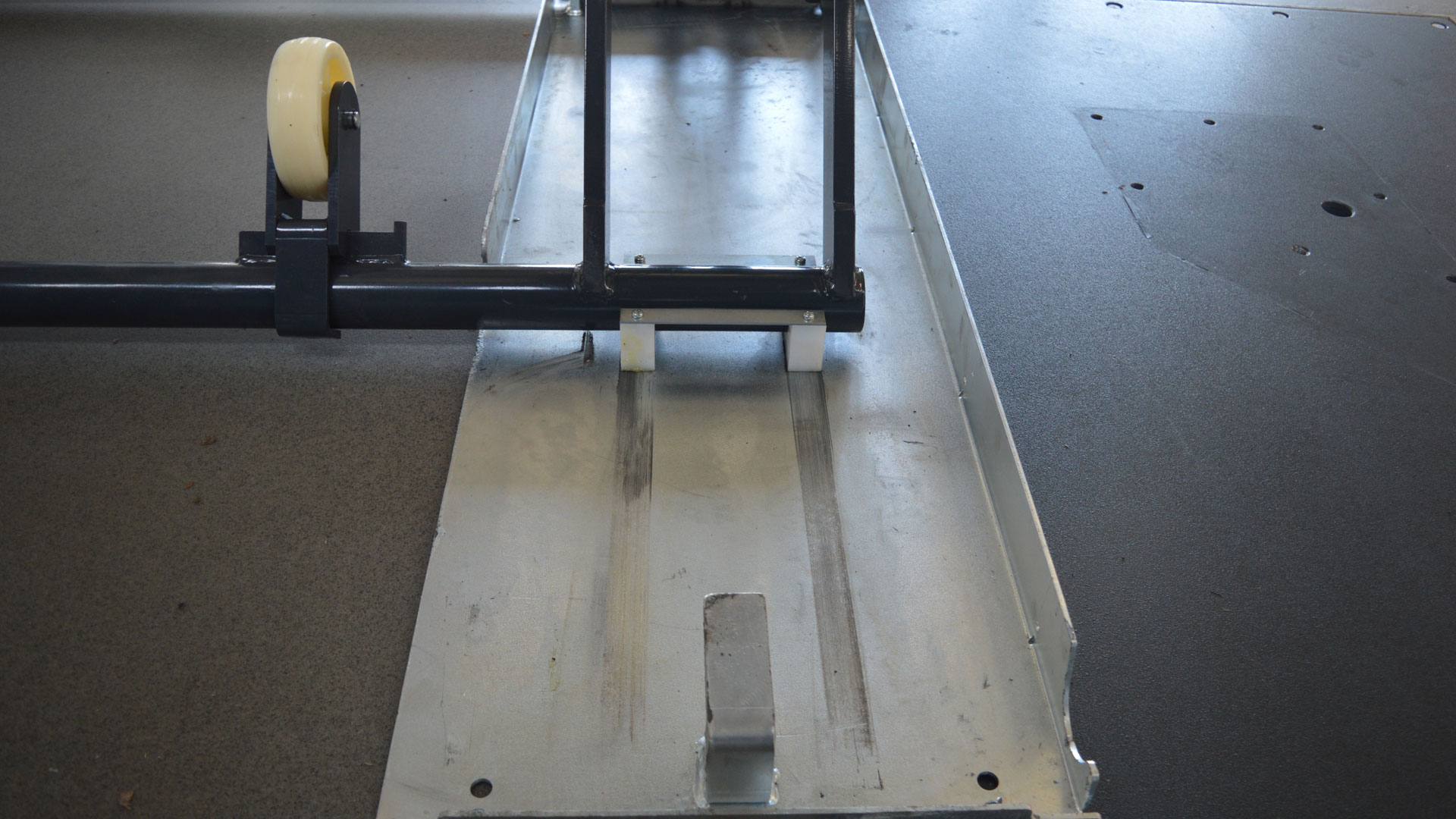

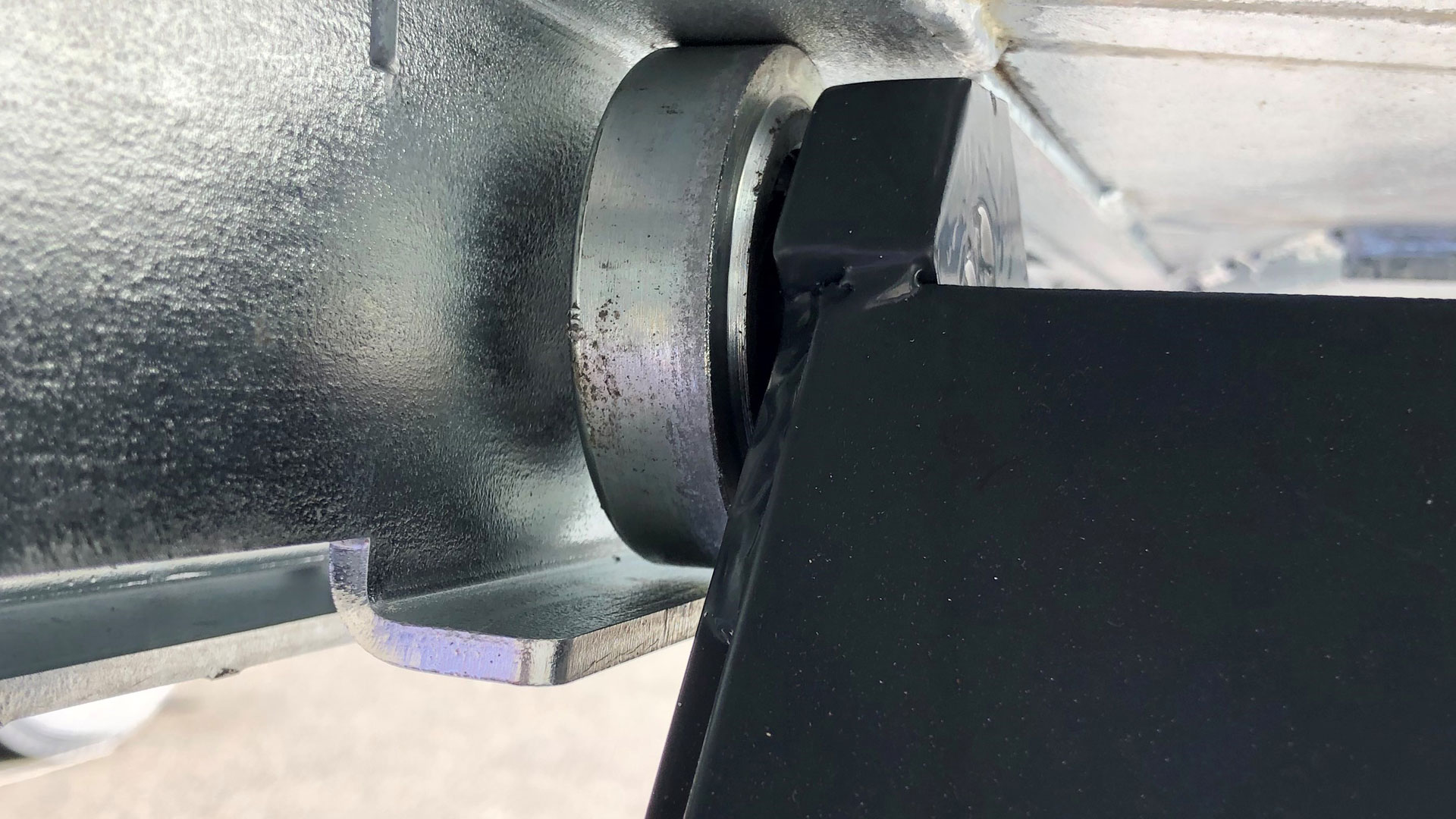

• Erhöhte Stabilität durch eine Stahlrollenführung unterhalb der Fahrbahn

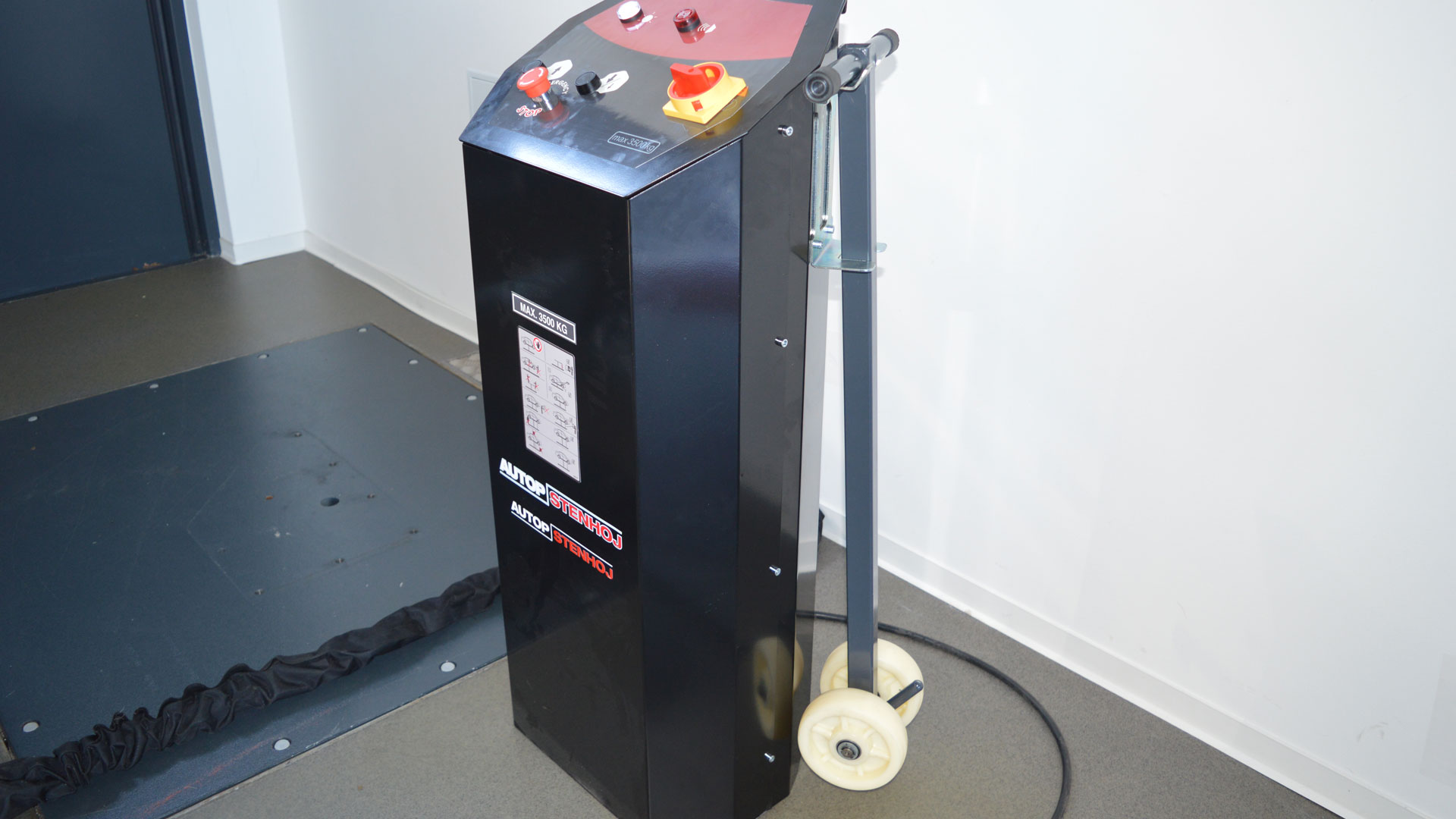

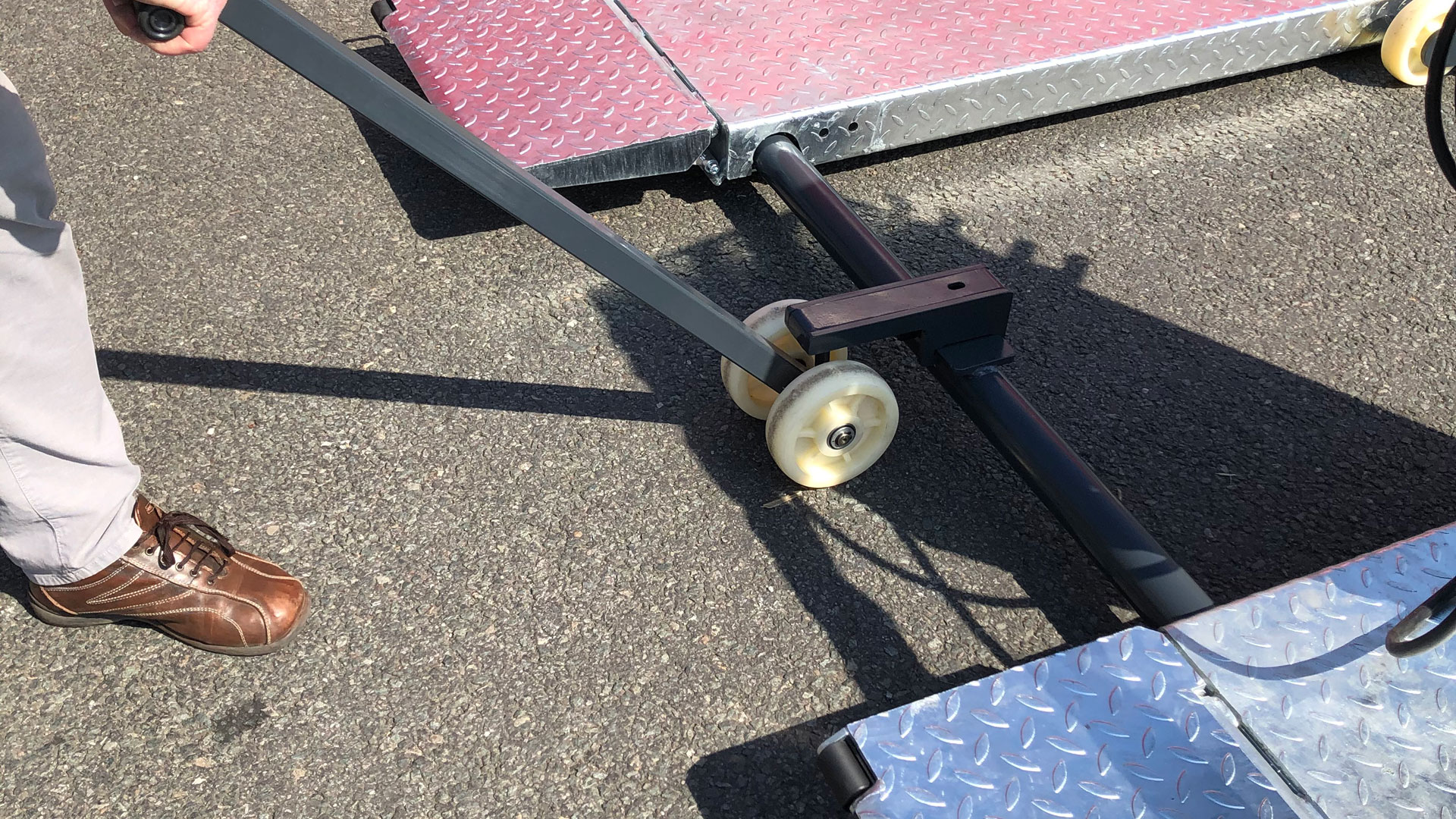

• Mobil-Kit im Lieferumfang enthalten, bestehend aus: Rollen und Handhebel zum verschieben der Kurzhubschere

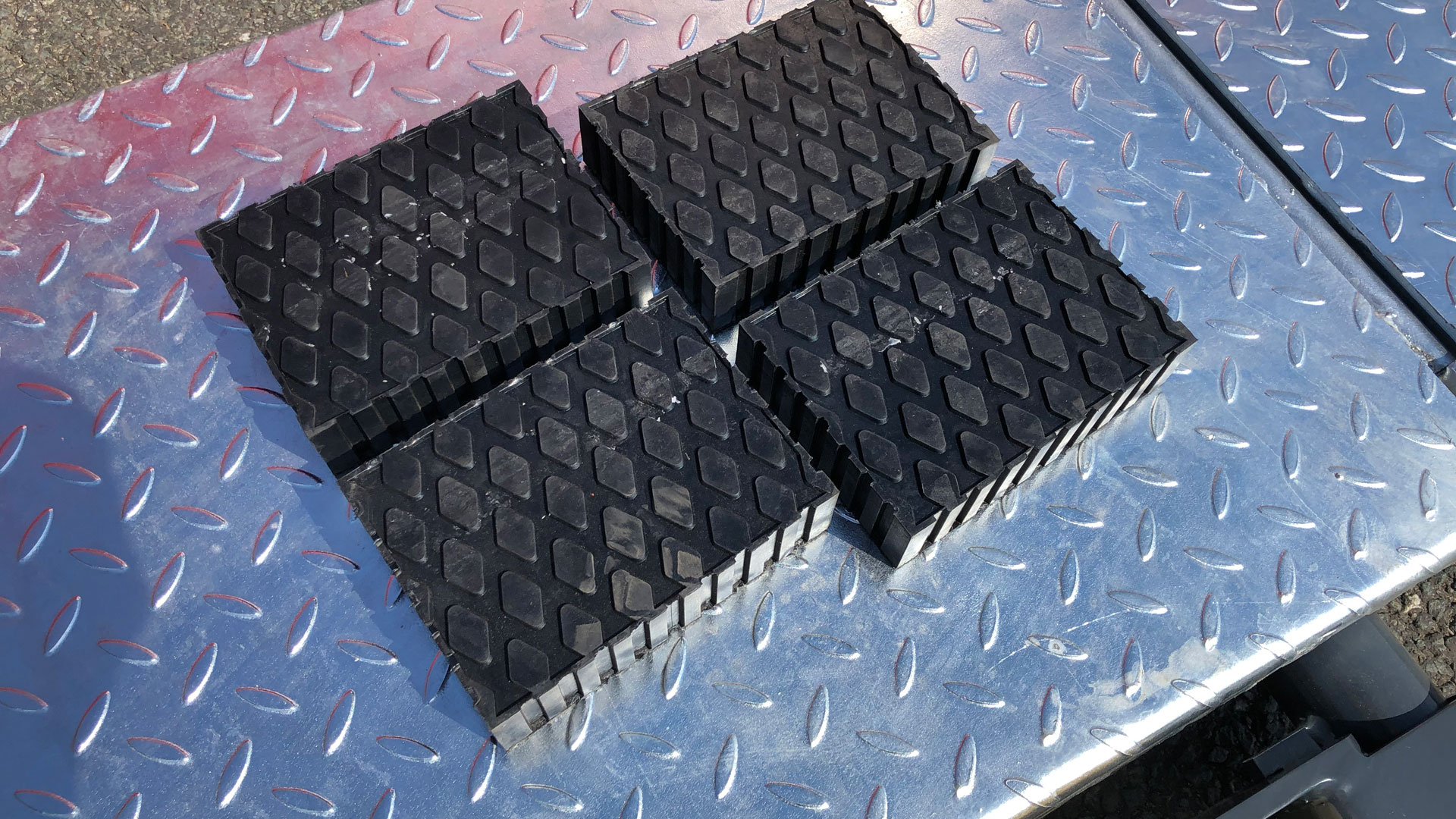

• Gummiauflagen 1 Satz = 4 Stück, H=40 mm im Lieferumfang enthalten

Standardlackierung:
Aufnahmeplattform & Rampen: feuerverzinkt
Scheren: RAL 7016 anthrazitgrau

• Ausführungen für verschiedene Elektrozuleitungen verfügbar

• Fundamentanker
• Satz Gummiaufnahmen 20, 40, 60, 70, 80 und 100 mm

Hebebühnentyp	Scherenhebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Fahrbahnen
Tragfähigkeit, bis	3500 kg
Hubhöhe	895 mm
Nutzhöhe	1000 mm + Gummiauflagen
Hub-/Senkzeit	~ 16 sec
Aggregat	2.2 kW
Anschlusswerte	3Ph - 230/400V - 50/60 Hz

Skizzen

• MagiX 35 LSMG II
  T12381

Prospekte

• Prospekt MagiX 35 LSMG

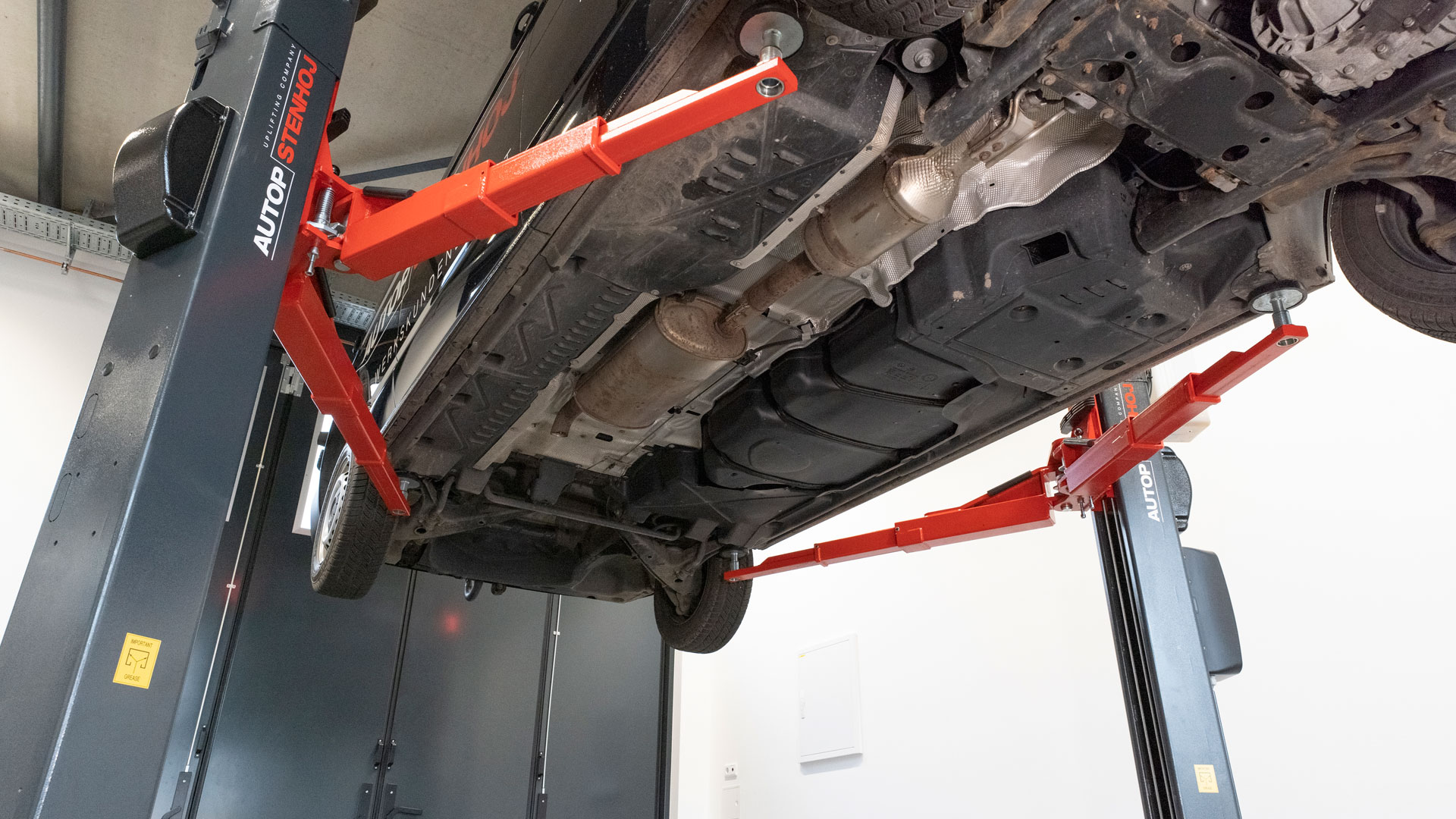

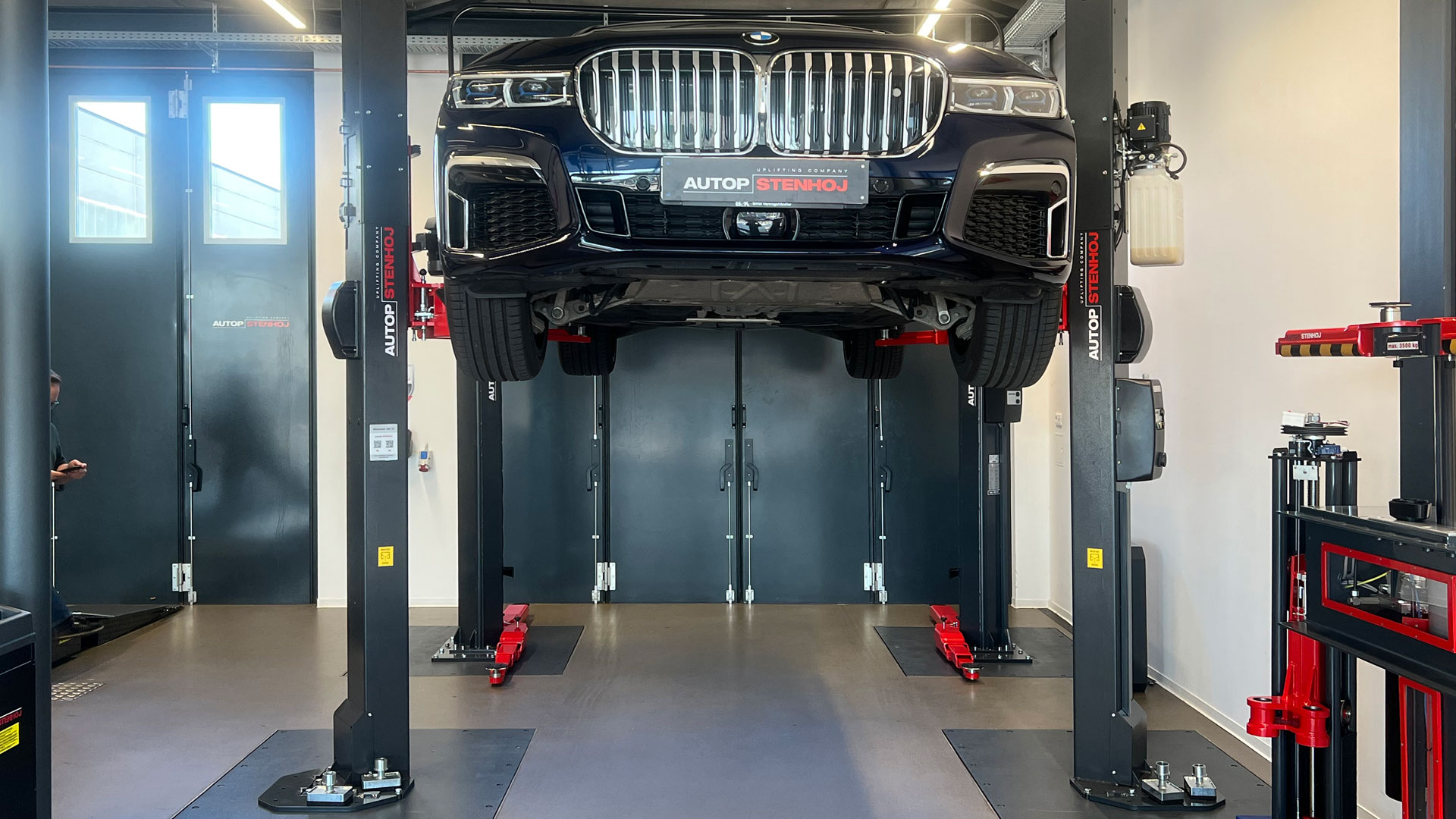

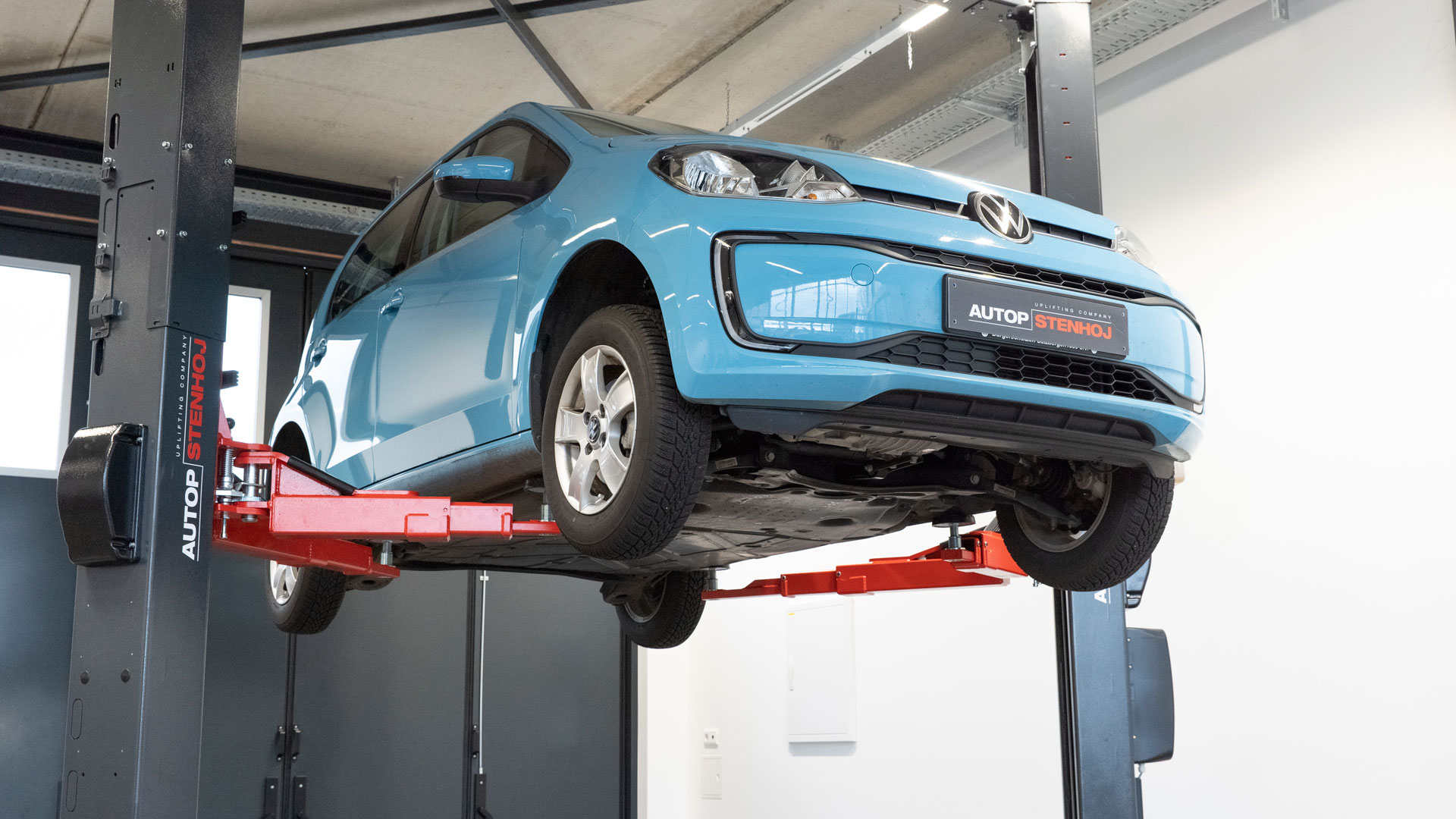

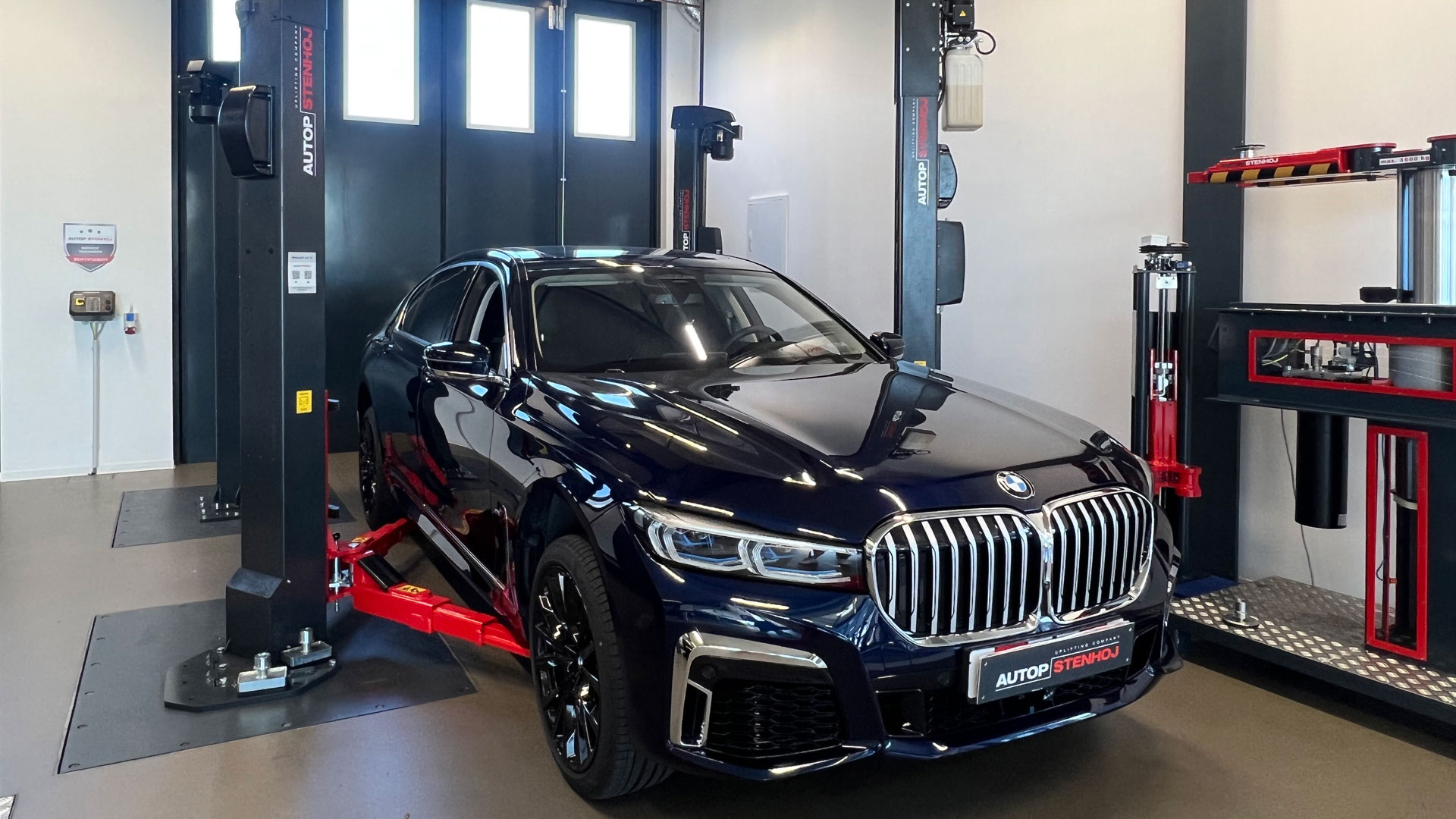

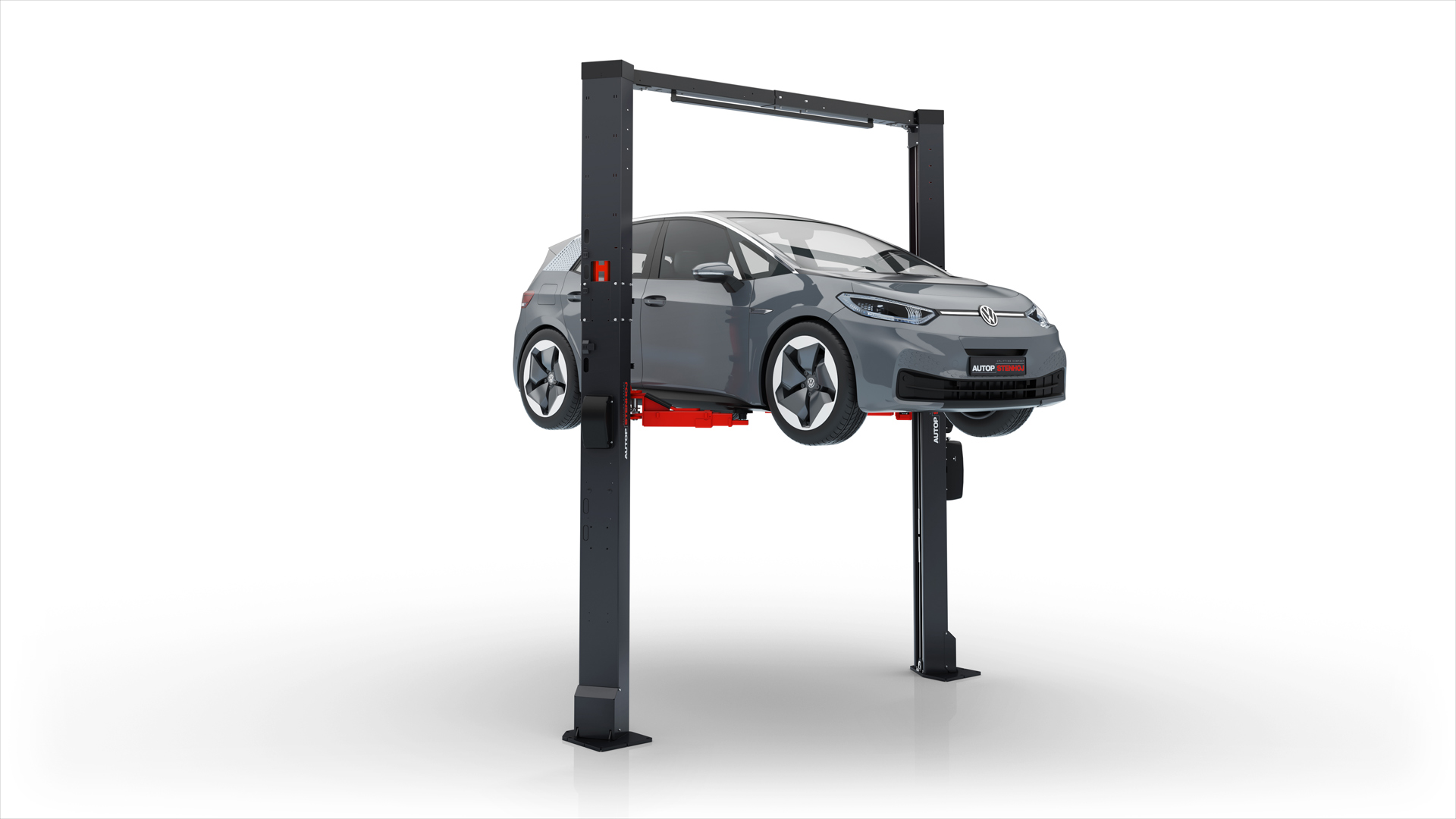

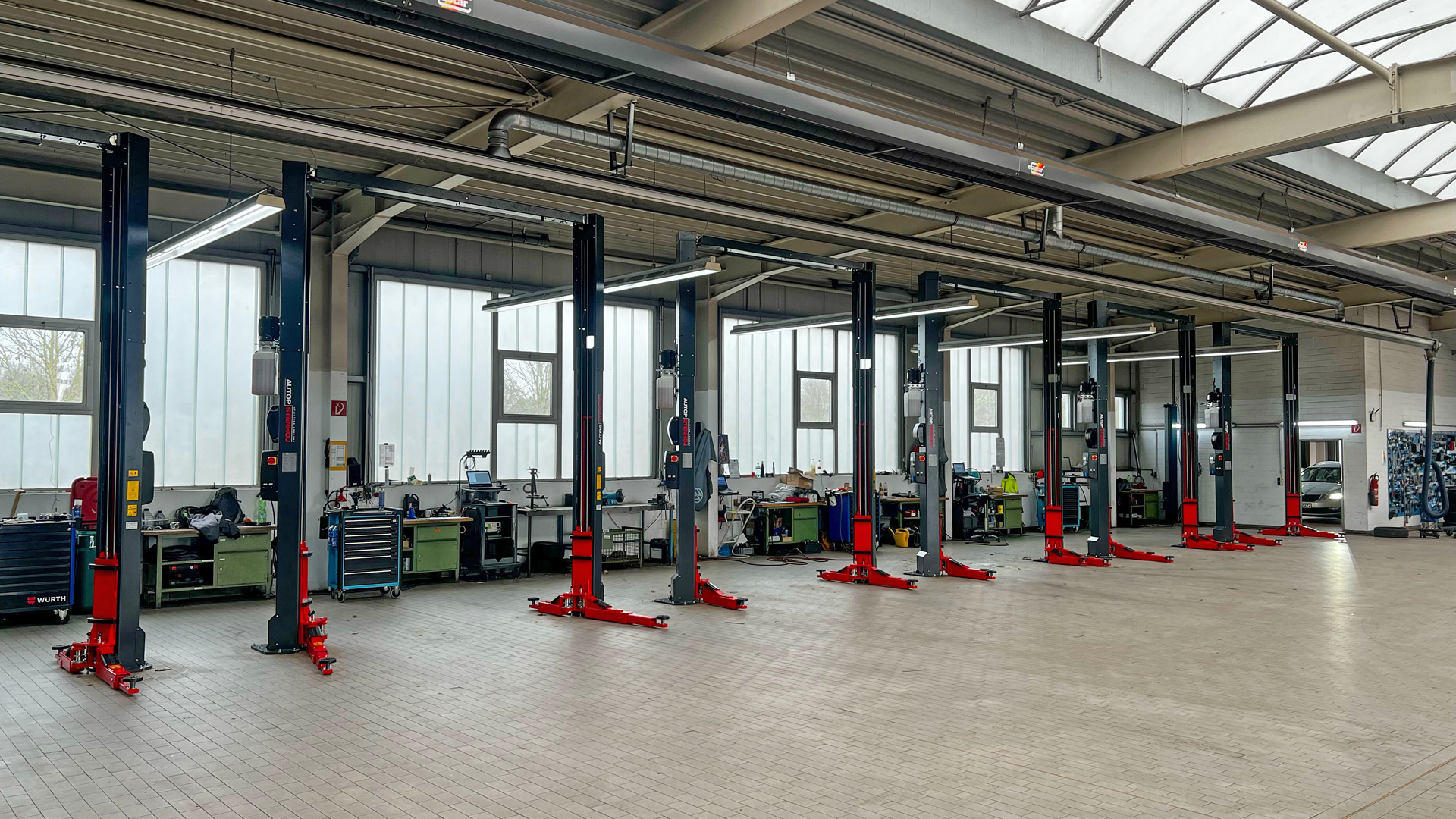

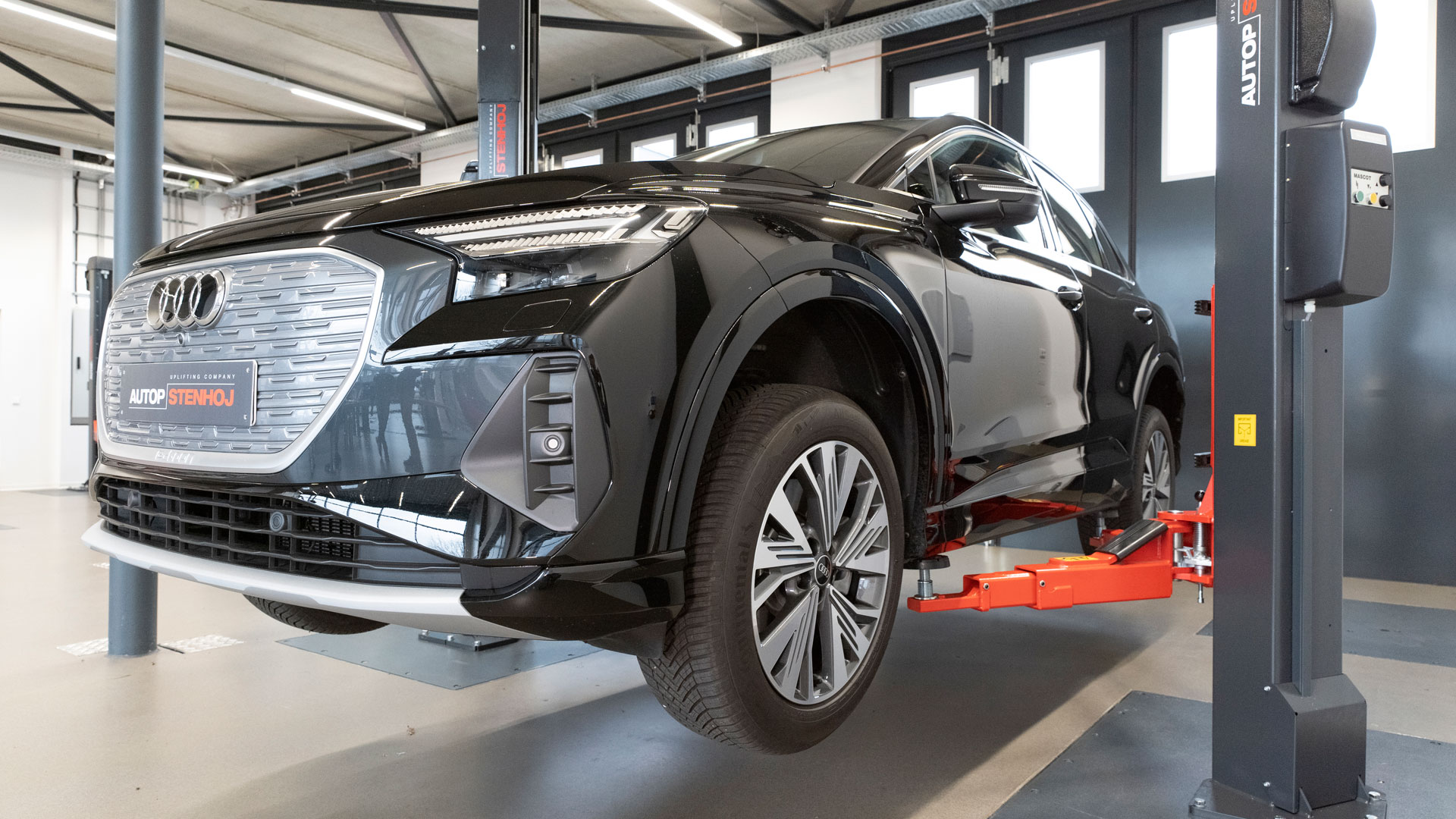

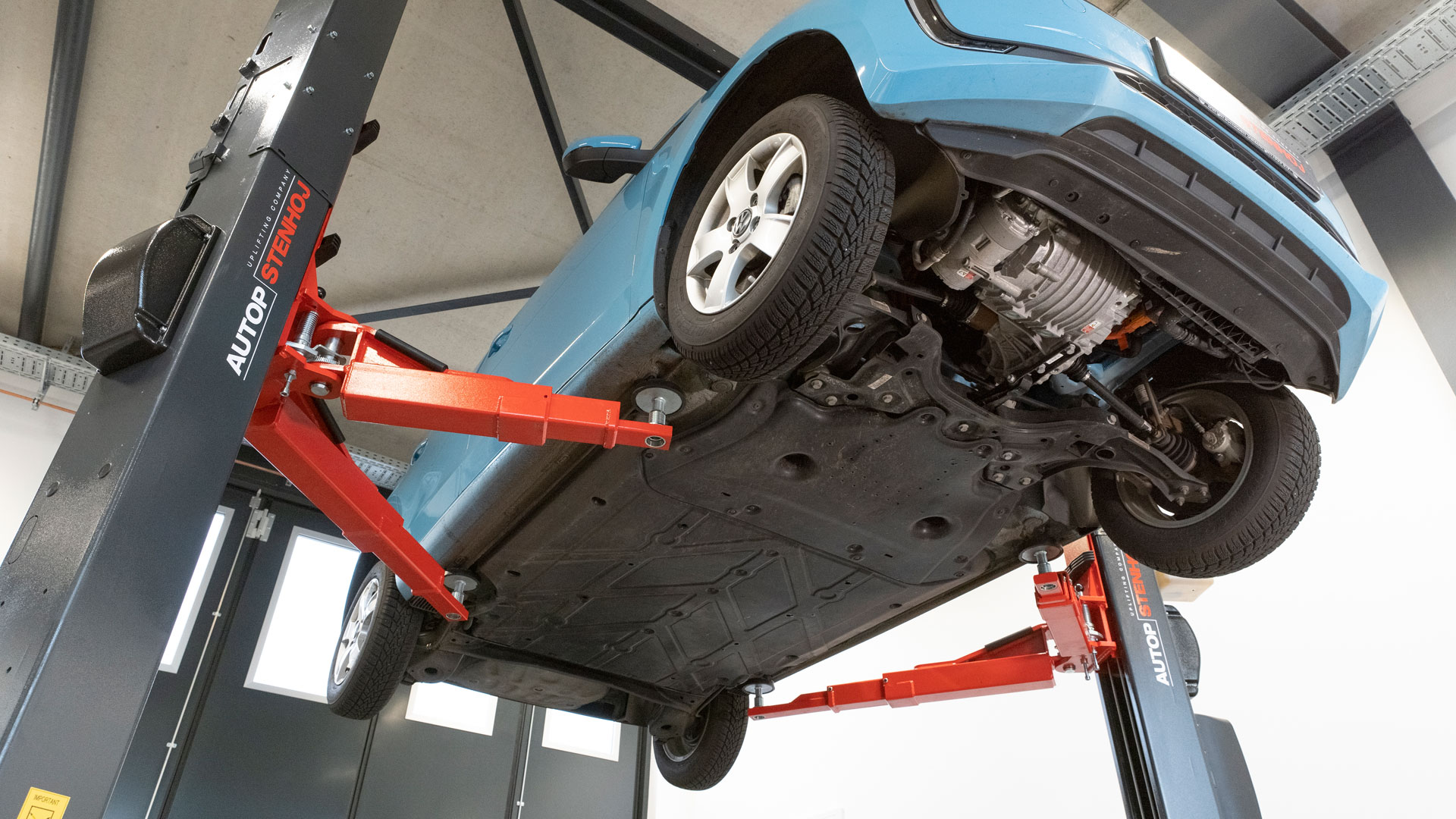

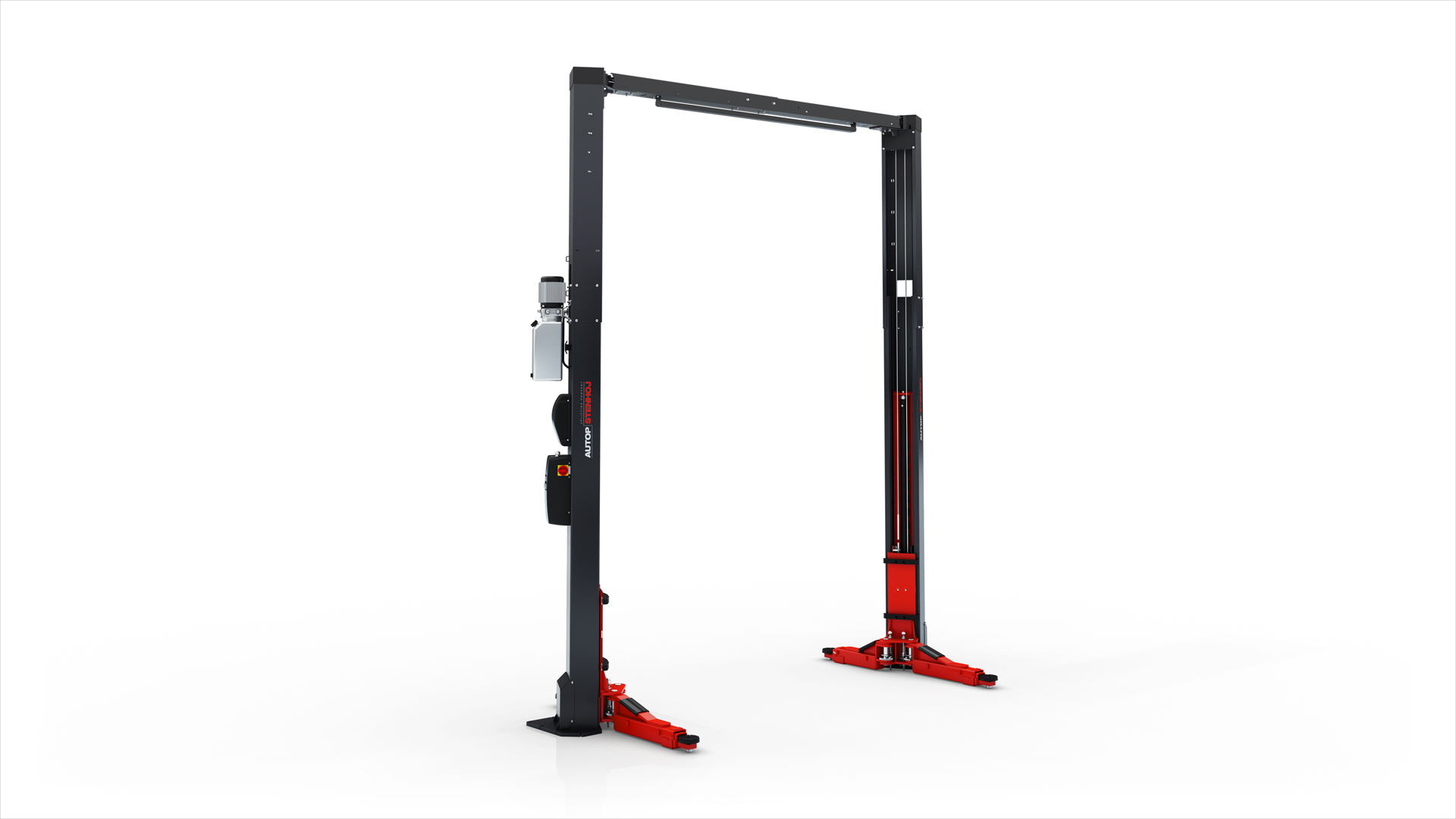

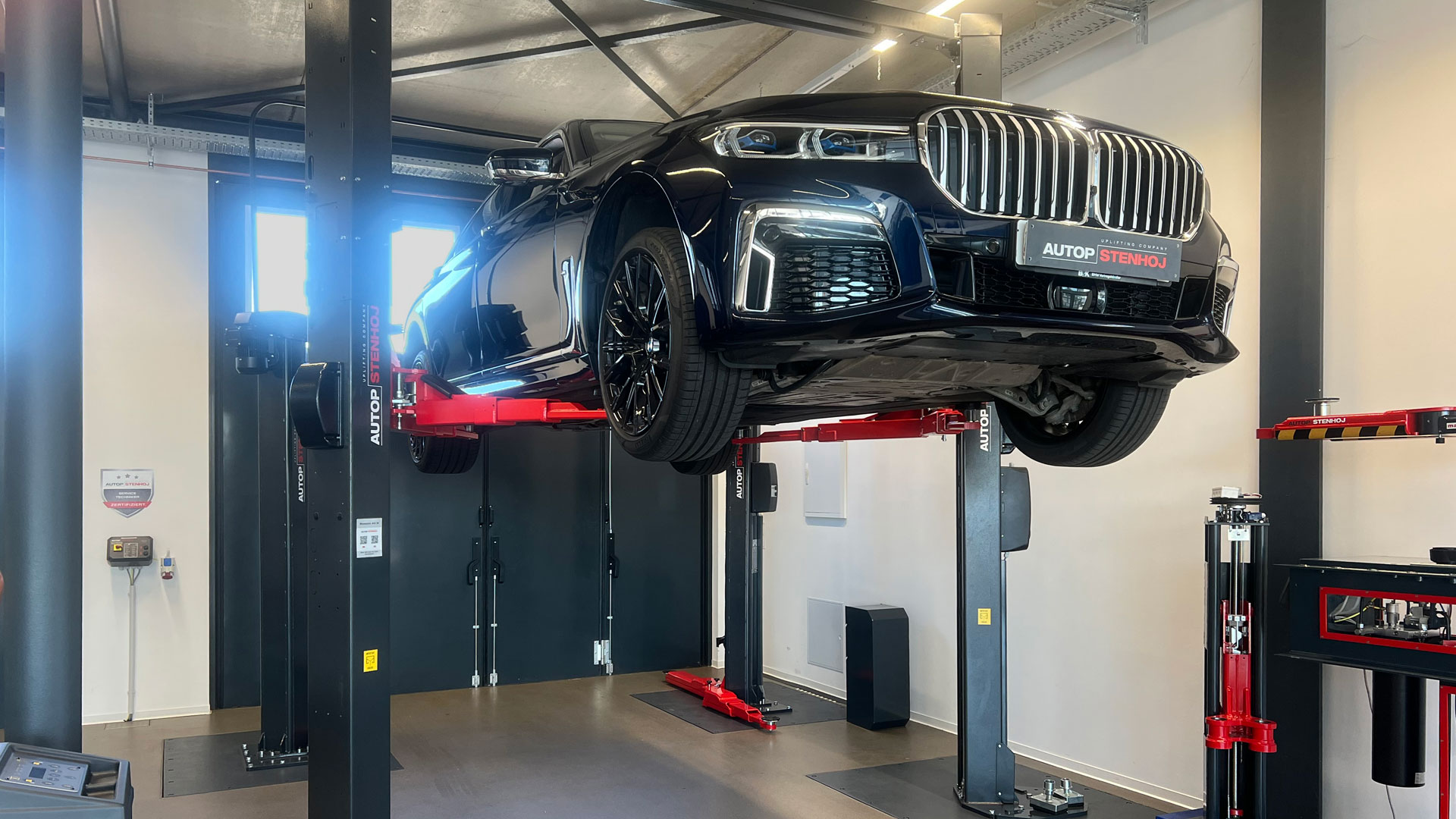

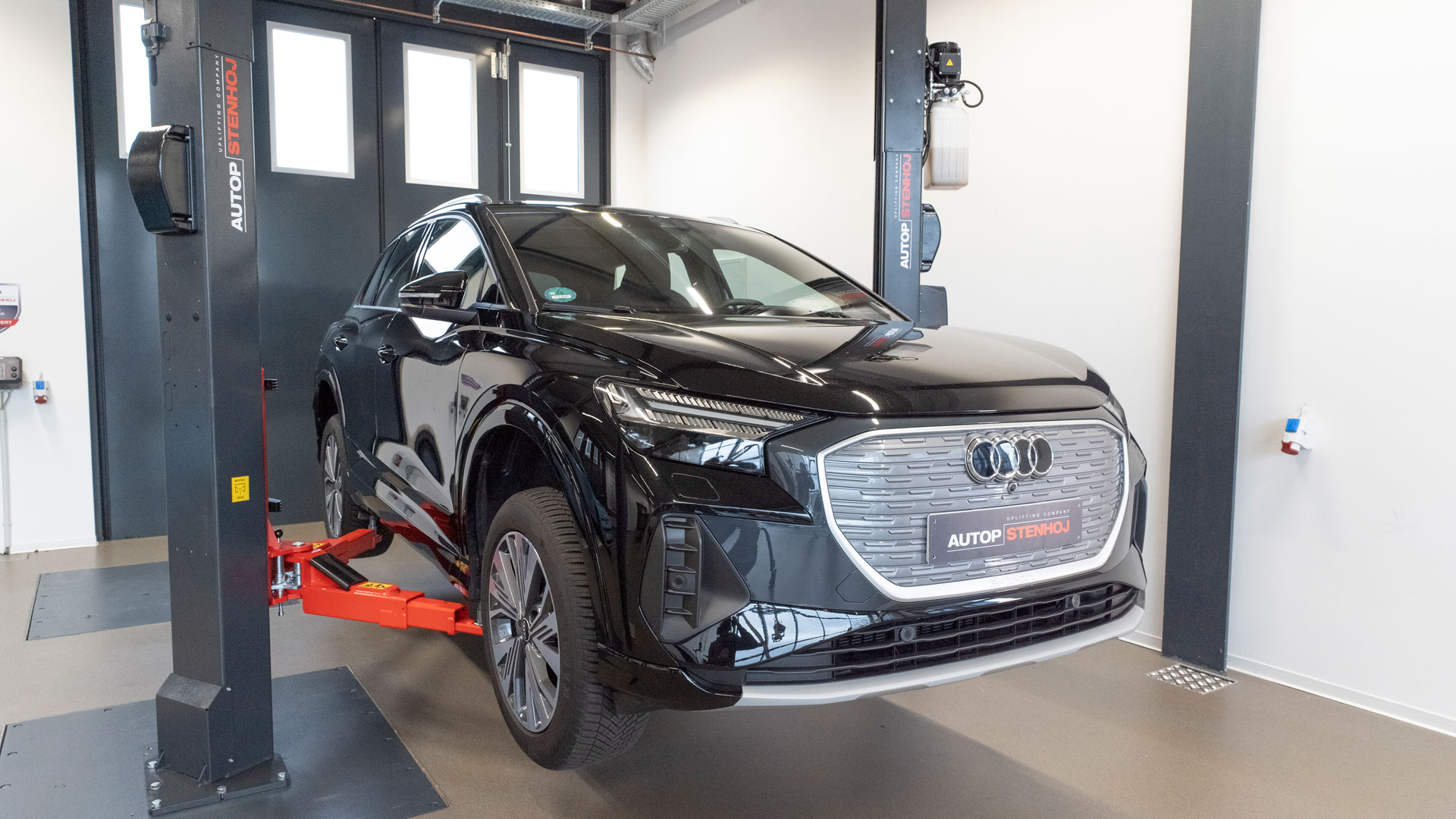

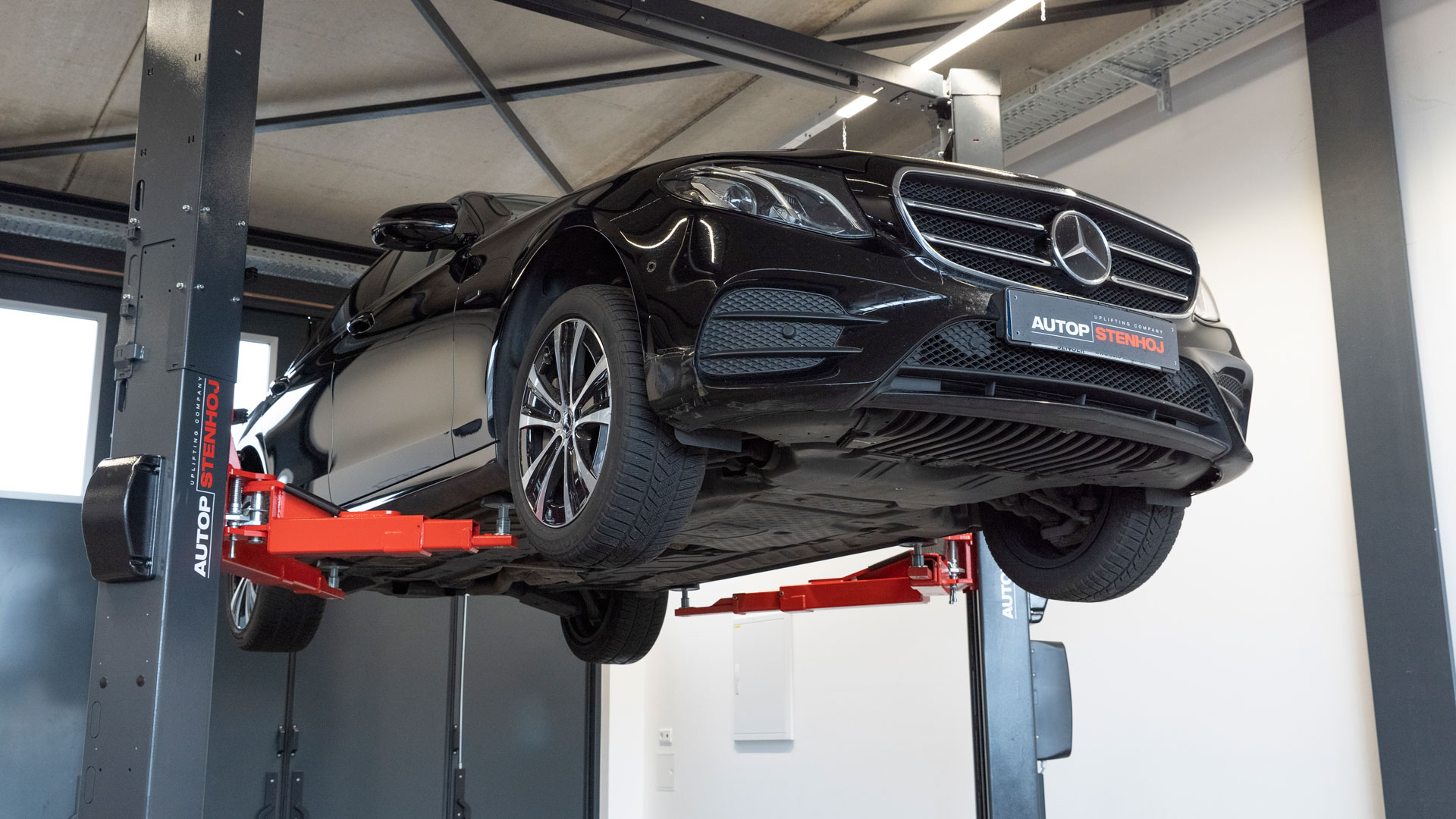

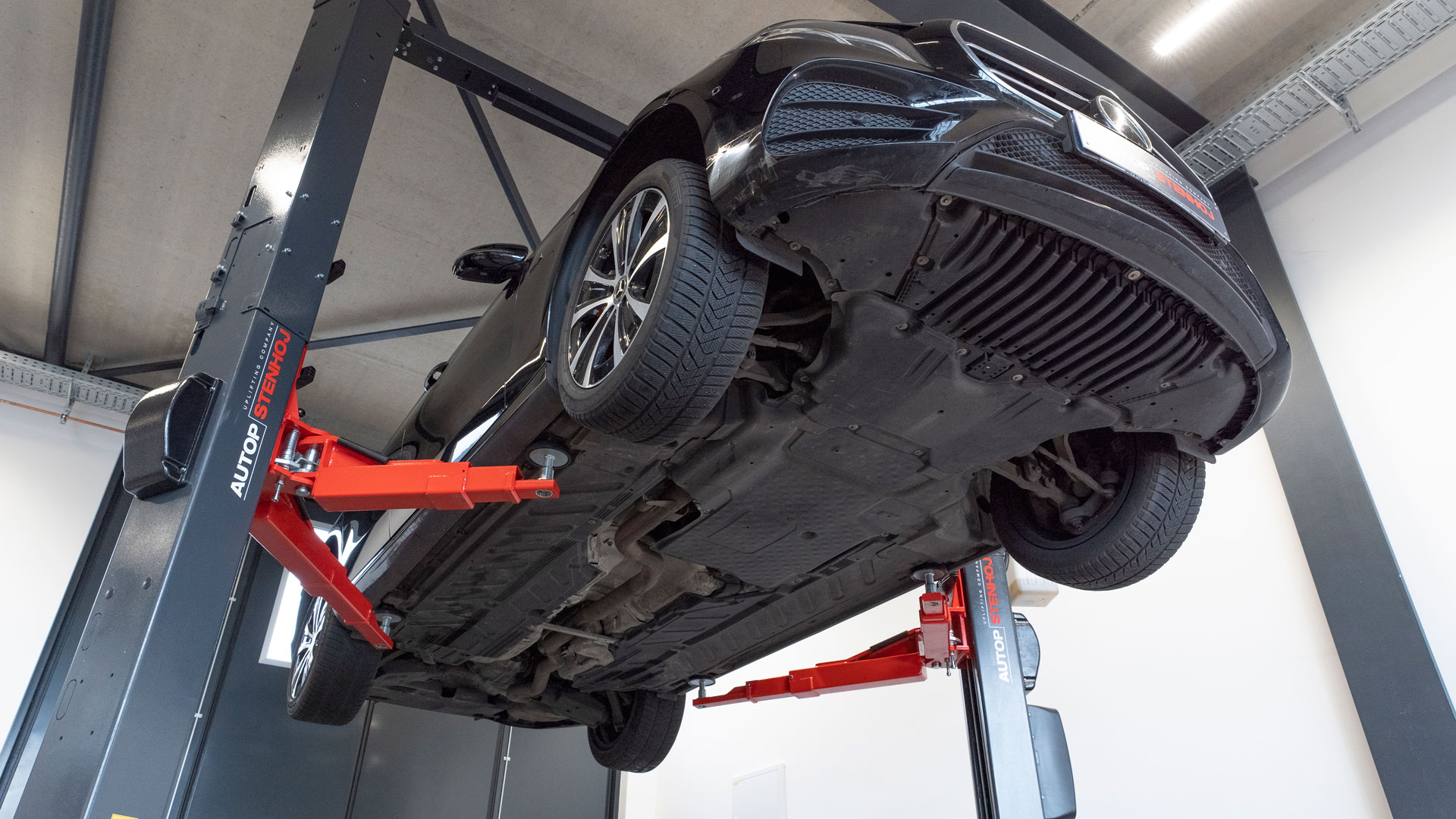

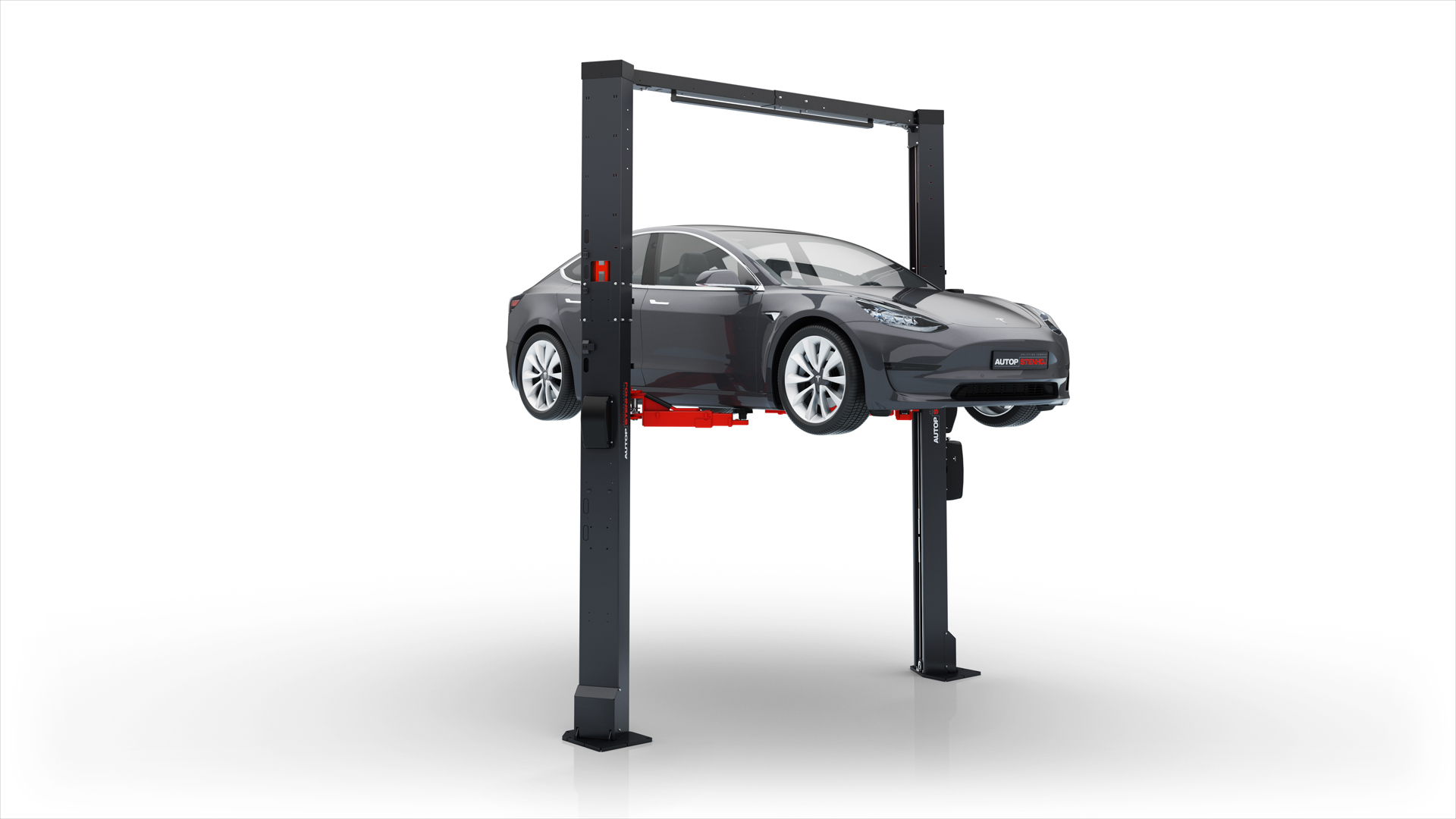

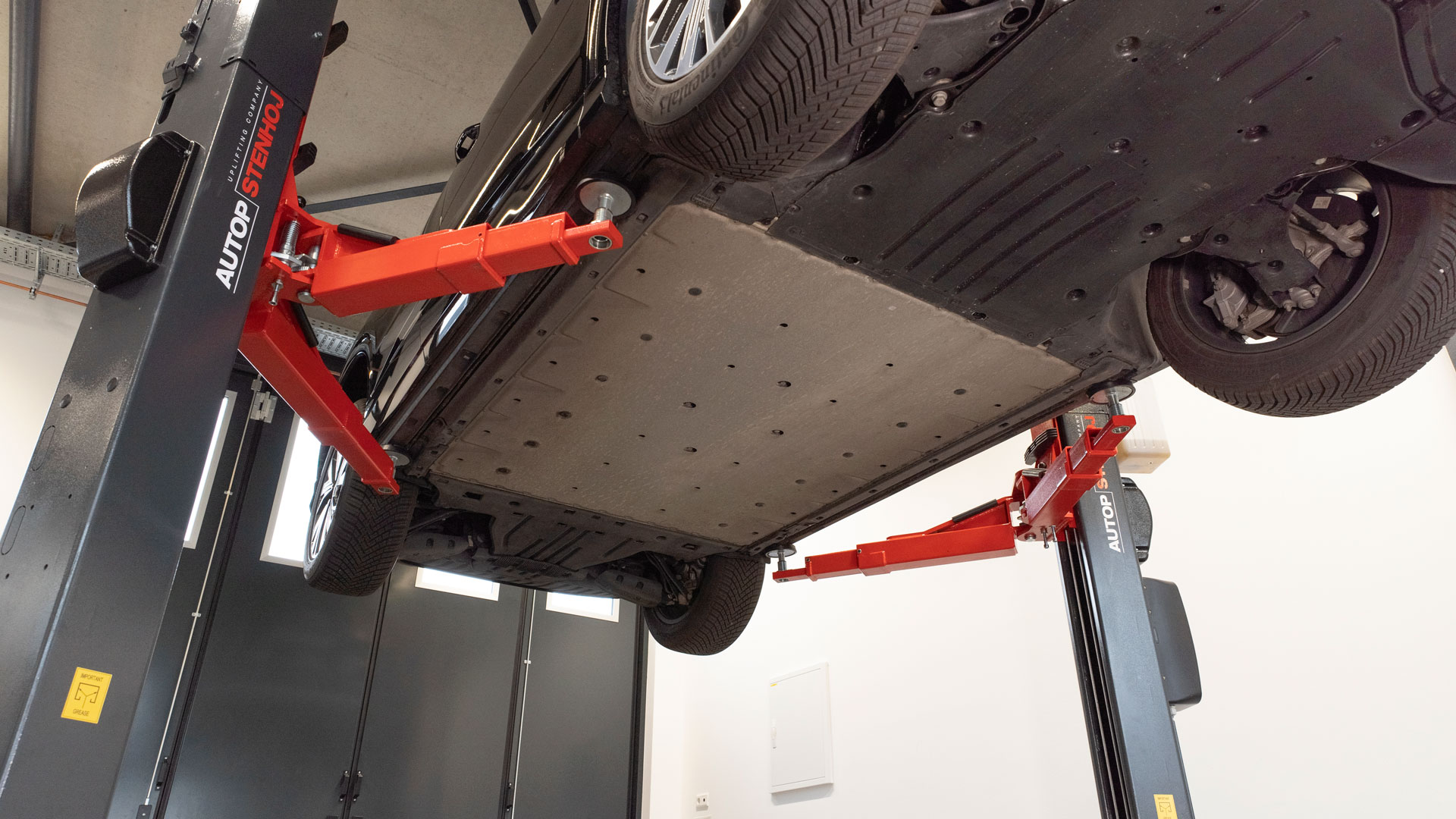

Mascot 40 H

2-Säulen-Hebebühnen

Elektrohydraulische 2 Säulen Hebebühne, 4,0 t Tragkraft

Säulen:

• Asymmetrisch aufgestellt, Fahrzeuge können sehr weit hinten positioniert werden, für optimalen Türöffnungswinkel
• Sehr stabile, gekantete Säule
• Beidseitig bedienbar durch Steuerungen an beiden Säulen
• Direktes Absenken ohne Freiheben aus der Fangklinke einstellbar
• Zweite (langsamere) Senkgeschwindigkeit einstellbar
• Grundrahmenfrei, somit einfache Einfahrsituation
• Hydraulikaggregat mit geringem Stromverbrauch
• Hubstuhl mit optimierter Gleitsteinlagerung für geringe Reibung
• Doppelter Türanschlagschutz am Hubstuhl
• Elektrisch betätigtes Klinkensystem, das ohne teure Druckluft auskommt
• Drucktastensteuerung mit Möglichkeit zum Einparken und mit Signalton
• Einstellbarer Endschalter für max. Hubhöhe und CE-Stop sowie obere Schutzleiste
• Mechanische Gleichlaufsicherung über Stahlseile
• Höhe der Säulen einstellbar

Arme:

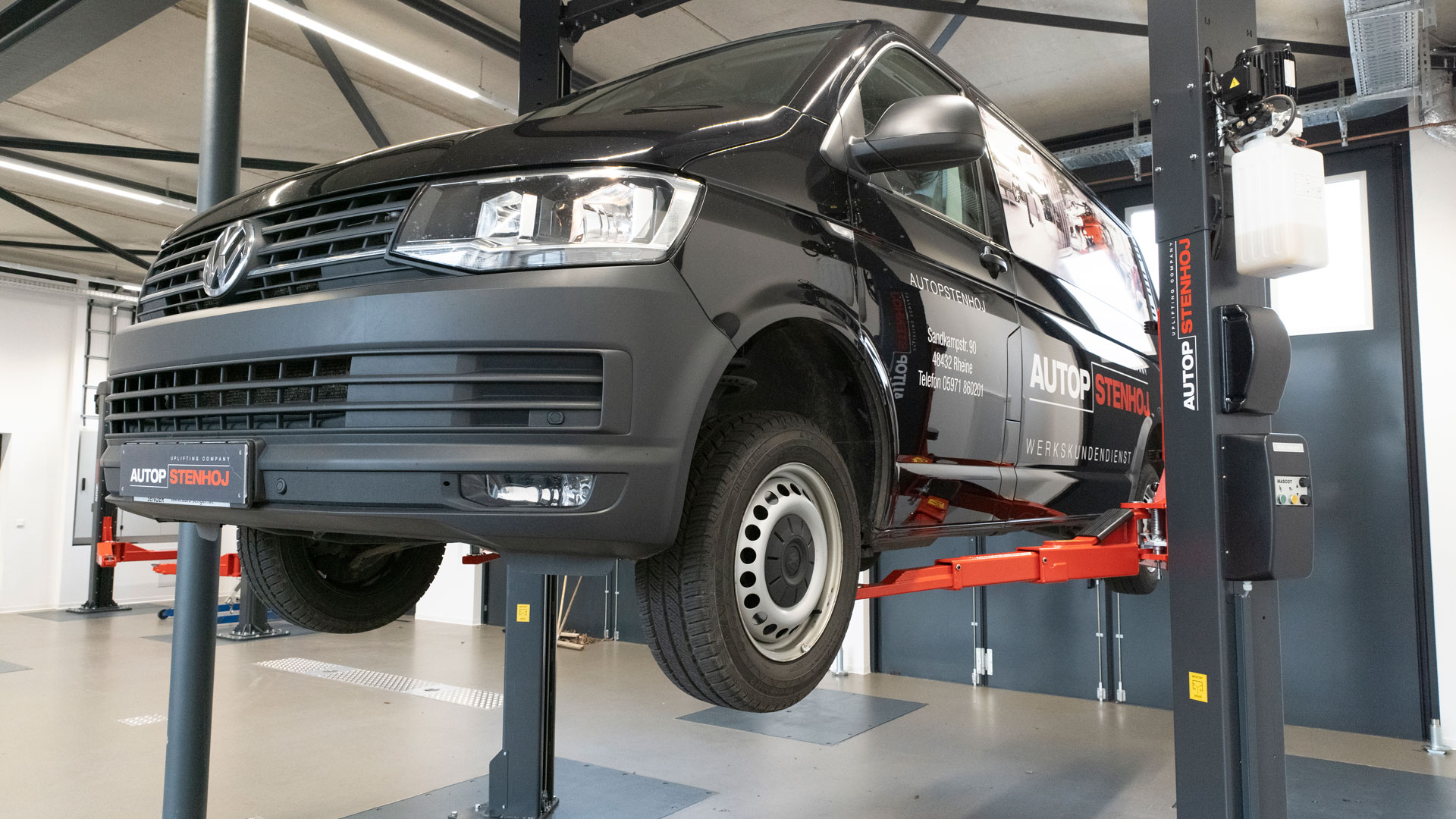

• Universeller Aufnahmebereich vom kleinen PKW bis VW T6 langer Radstand, mit Aufnahmekonsole Typ „F“
• Parallele Stellung der Tragarme möglich, für einfachere und schnellere Positionierung der Fahrzeuge
• Überschwenken der Tragarme möglich für bessere Einfahrsituation bei Installation im 90° Winkel zur Fahrspur
• Geringe Unterschwenkhöhe

Standardlackierung:

• Hubstuhl und Arme: RAL 3020 verkehrsrot
• Säulen: RAL 7016 anthrazitgrau

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• Universeller Armsatz für verschiedene PKW
• DT = Doppelt teleskopierbare Arme

• Fundamentanker
• Säulenverlängerung
• Adapter für vorhandene AUTOPSTENHOJ Steckpilze
• Umfangreiches Steckpilzprogramm je nach Fahrzeugtyp
• Bodenplattenvergrößerung für ungünstige Bodenverhältnisse

  Weitere Sonderlackierungen möglich!

Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	4000 kg
Hubhöhe	1900 mm
Nutzhöhe	1990-2066 mm
Hub-/Senkzeit	~ 30 sec.
Anschlusswerte	3x230/400V-50/60Hz-16A
Motor	3.0 kW

Skizzen

• Mascot 40 H F DT/DT
  T12546

Prospekte

• Prospekt Mascot 40H, 40 HB, 55H
• Prospekt Radgreifer, Steckpilze, E-Adapter

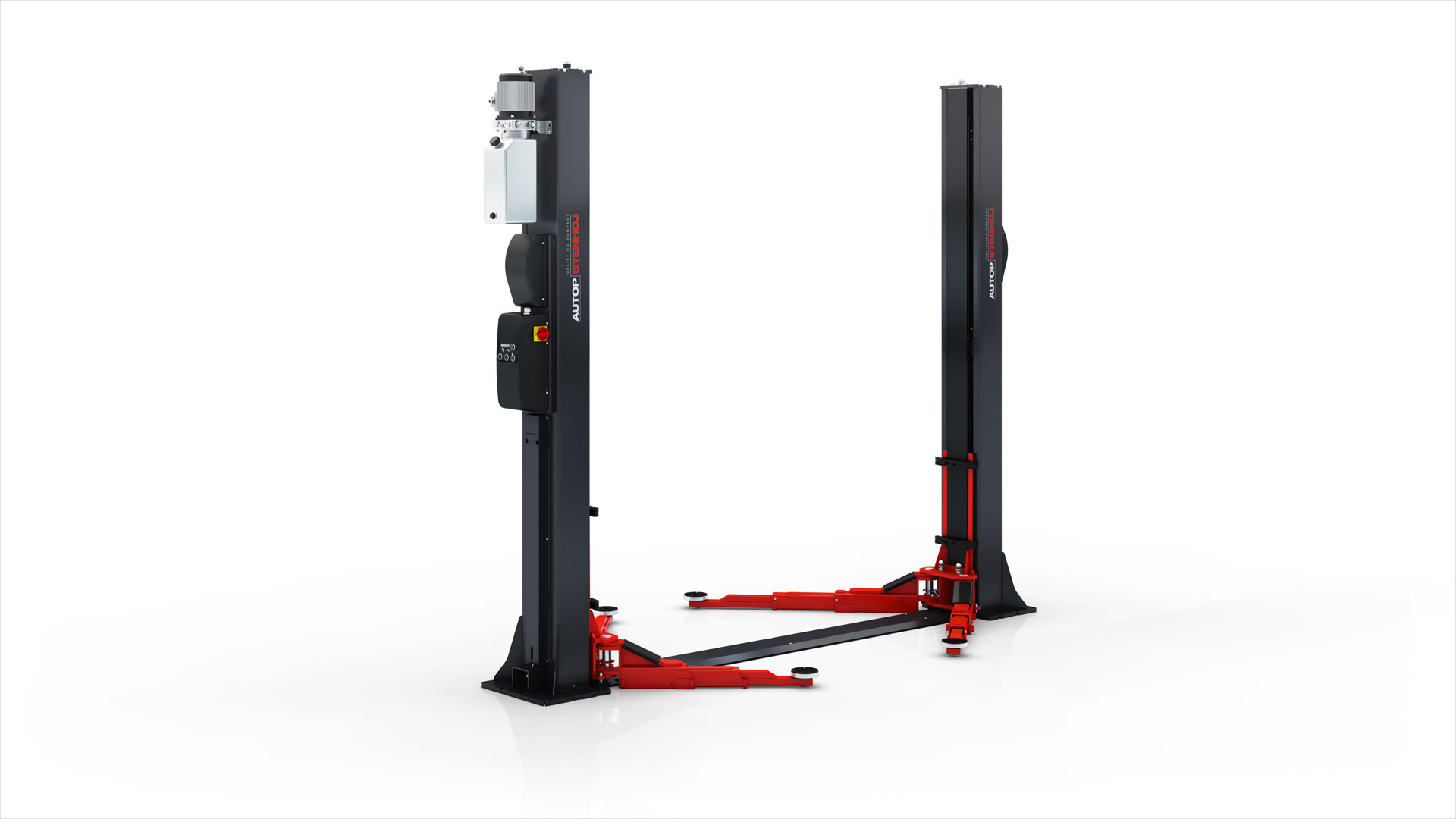

Mascot 40 H-B

2-Säulen-Hebebühnen

Elektrohydraulische 2-Säulen Hebebühne, 4,0 t Tragkraft

Säulen:

• Symmetrisch aufgestellt
• Sehr stabile, gekantete Säule
• Beidseitig bedienbar durch Steuerungen an beiden Säulen
• Direktes Absenken ohne Freiheben aus der Fangklinke einstellbar
• Zweite (langsamere) Senkgeschwindigkeit einstellbar
• Hydraulikaggregat
• Hubstuhl mit Gleitsteinlagerung
• Doppelter Türanschlagschutz
• Drucktastensteuerung mit Signalton
• Mechanische Gleichlaufüberwachung
• Elektrisch betätigtes Klinkensystem, daher wird keine teure Druckluft benötigt
• Geringe Säulenhöhe, besonders geeignet bei niedrigen Decken

Arme:

• Vorne und hinten doppelt teleskopierbare Arme
• Automatische Schwenkarmarretierung
• Geringe Unterschwenkhöhe
• Aufnahmebereich vom kleinsten PKW bis zum T6 mit langem Radstand

Standardlackierung:

• Arme: RAL 3020 verkehrsrot
• Säulen: RAL 7016 anthrazitgrau

• Fundamentanker
• Adapter für vorhandene AUTOPSTENHOJ Steckpilze
• Umfangreiches Steckpilzprogramm je nach Fahrzeugtyp
• Selbsttragender Grundrahmen für ungünstige Bodenverhältnisse

  Weitere Sonderlackierungen möglich!



Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	4000 kg
Hubhöhe	1900 mm
Nutzhöhe	1900 - 2017 mm
Hub-/Senkzeit	~ 30 sec.
Anschlusswerte	3x230 / 400 V-50 / 60Hz – 16 A
Motor	3.0 kW

Skizzen

• Mascot 40 H-B F DT/DT
  T12547

Prospekte

• Prospekt Mascot 40H, 40 HB, 55H
• Prospekt Radgreifer, Steckpilze, E-Adapter

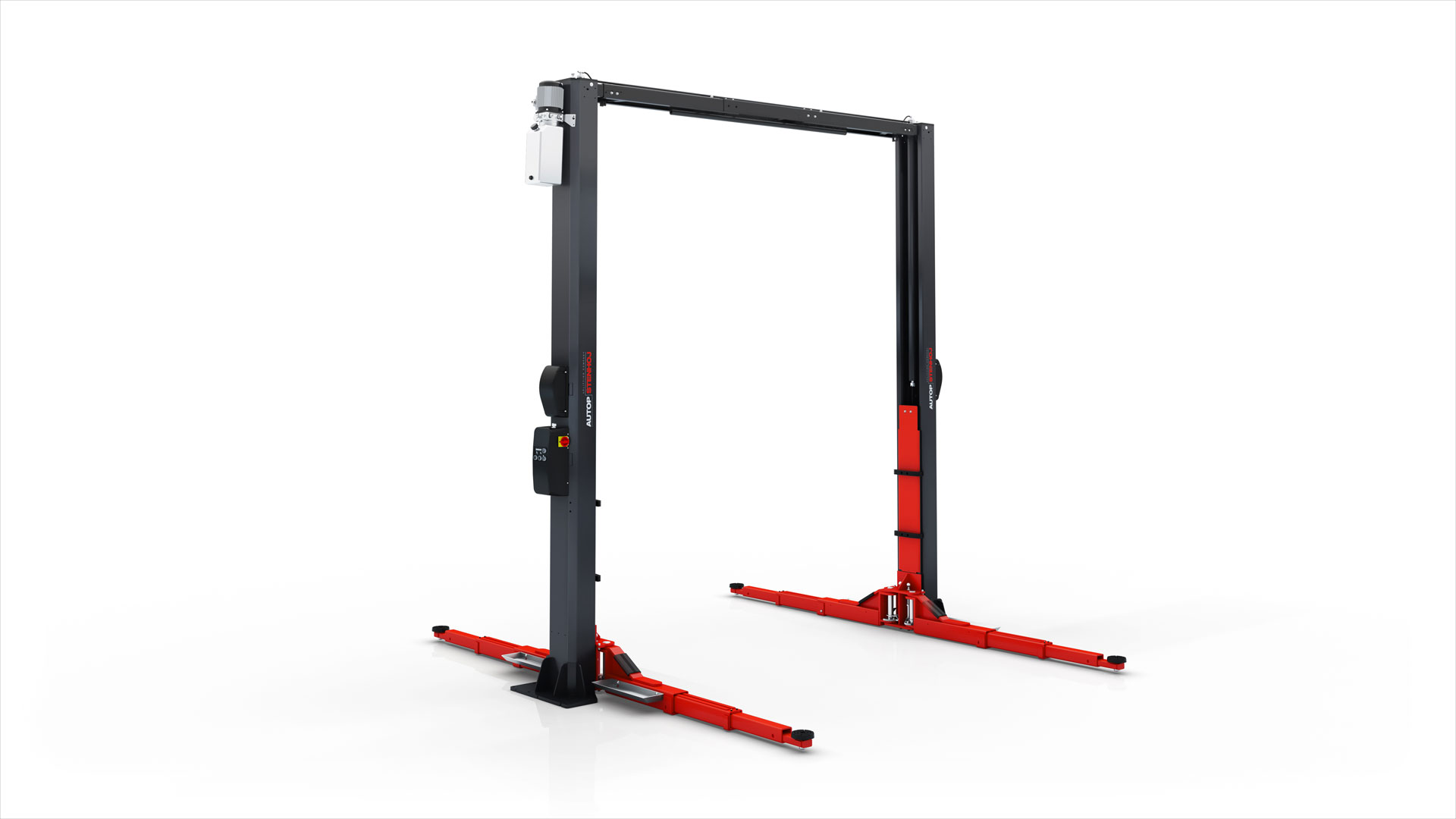

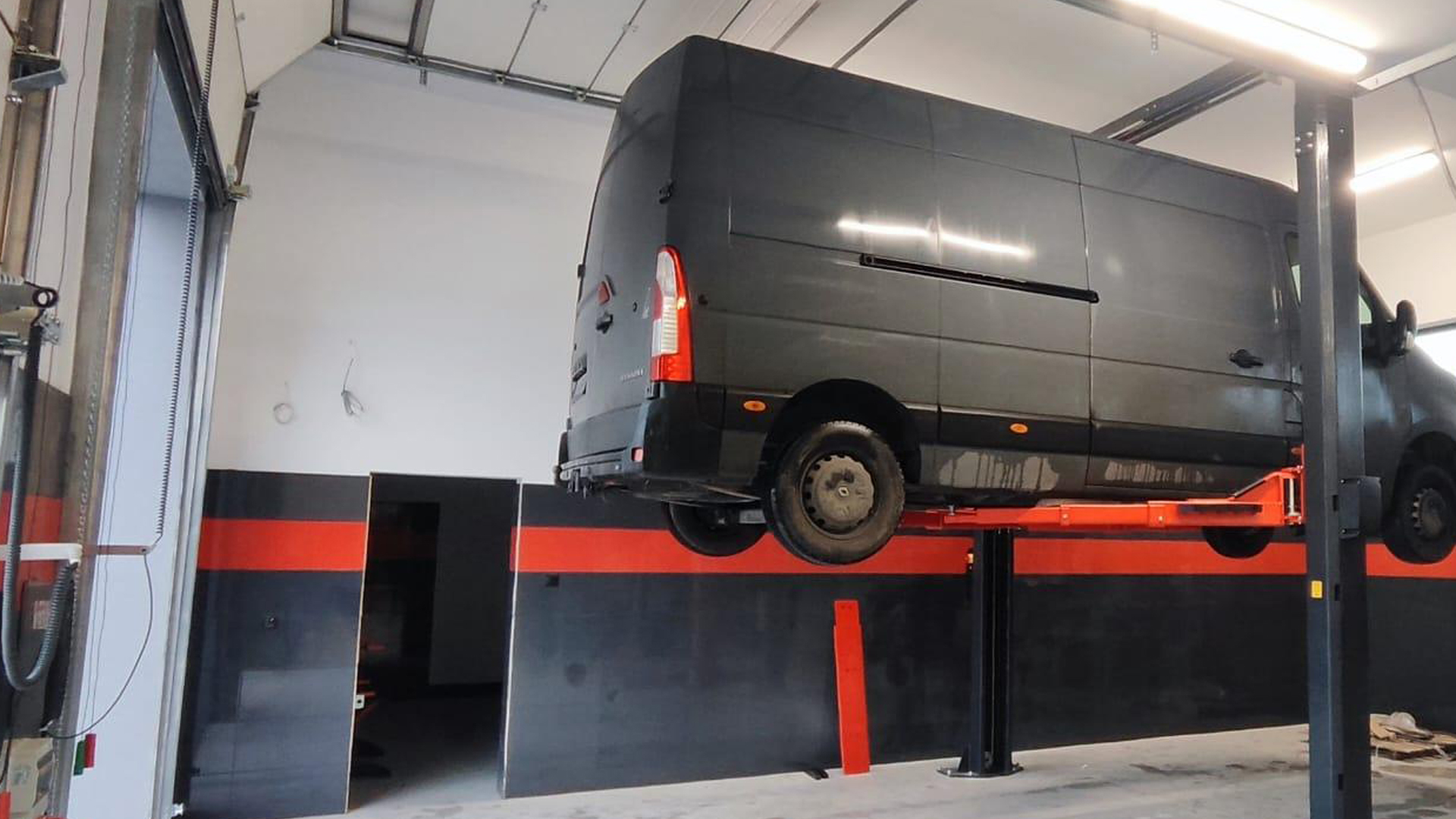

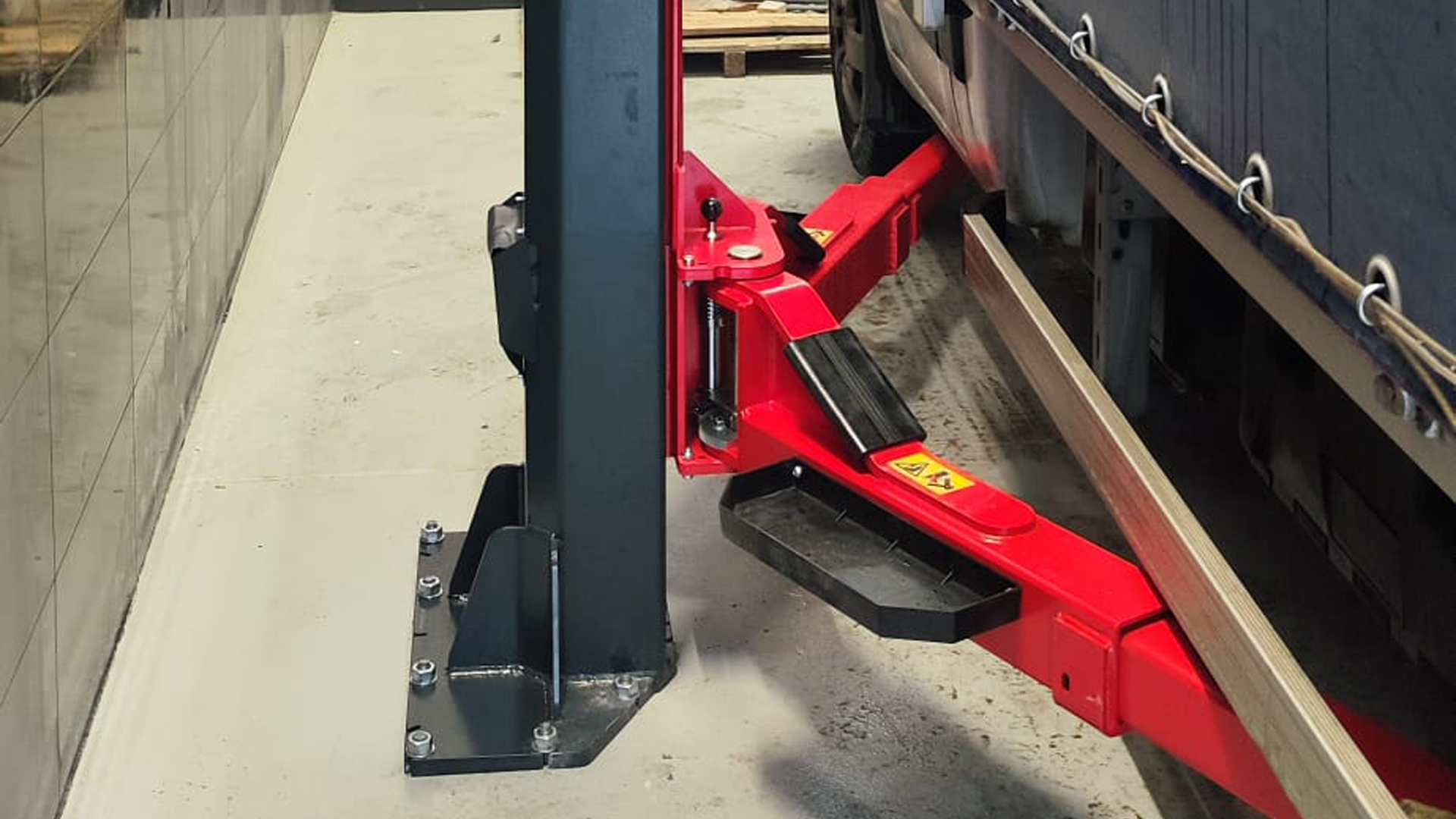

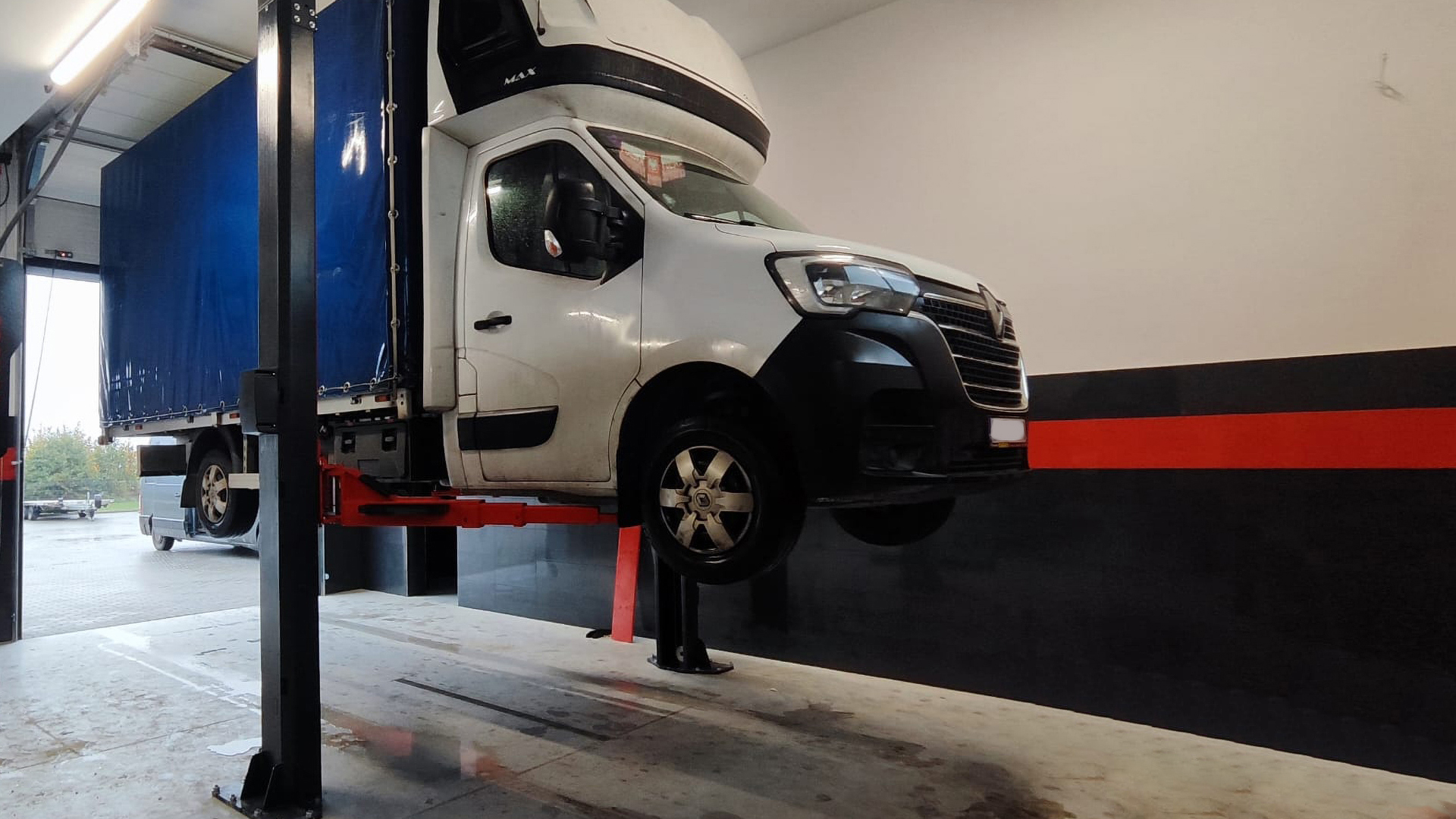

Mascot 55 H

2-Säulen-Hebebühnen

Elektrohydraulische 2-Säulen Hebebühne, 5.5 t Tragkraft

Säulen:

• Symmetrisch aufgestellt
• Sehr stabile, gekantete Säule
• Beidseitig bedienbar durch Steuerungen an beiden Säulen
• Direktes Absenken ohne Freiheben aus der Fangklinke einstellbar
• Zweite (langsamere) Senkgeschwindigkeit einstellbar
• Grundrahmenfrei
• Hydraulikaggregat
• Hubstuhl mit Gleitsteinlagerung
• Doppelter Türanschlagschutz
• Drucktastensteuerung mit Signalton
• Einstellbarer Endschalter und obere Schutzleiste
• Mechanische Gleichlaufüberwachung
• Elektrisch betätigtes Klinkensystem, daher wird keine teure Druckluft benötigt

Arme:

• Vorne und hinten doppelt teleskopierbare Arme
• Automatische Schwenkarmarretierung
• Geringe Unterschwenkhöhe
• Aufnahmebereich vom kleinen PKW bis zum großen Transporter

Standardlackierung:

• Arme: RAL 3020 verkehrsrot
• Säulen: RAL 7016 anthrazitgrau





• Fundamentanker
• Säulenverlängerung
• Adapter für vorhandene AUTOPSTENHOJ Steckpilze
• Umfangreiches Steckpilzprogramm je nach Fahrzeugtyp
• Bodenplattenvergrößerung für ungünstige Bodenverhältnisse

  Weitere Sonderlackierungen möglich!

Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	5500 kg
Hubhöhe	1900 mm
Nutzhöhe	2000 - 2047
Hub-/Senkzeit	~ 50 sec.
Anschlusswerte	3x230 / 400 V-50 / 60Hz – 16 A
Heizleistung	3 kW

Skizzen

• Mascot 55 H F DT/DT
  T12549
• Mascot 55 H F DT/DT
  T12550
• Mascot 55 H F DT/DT
  T12548

Prospekte

• Prospekt Mascot 40H, 40 HB, 55H
• Prospekt Radgreifer, Steckpilze, E-Adapter
