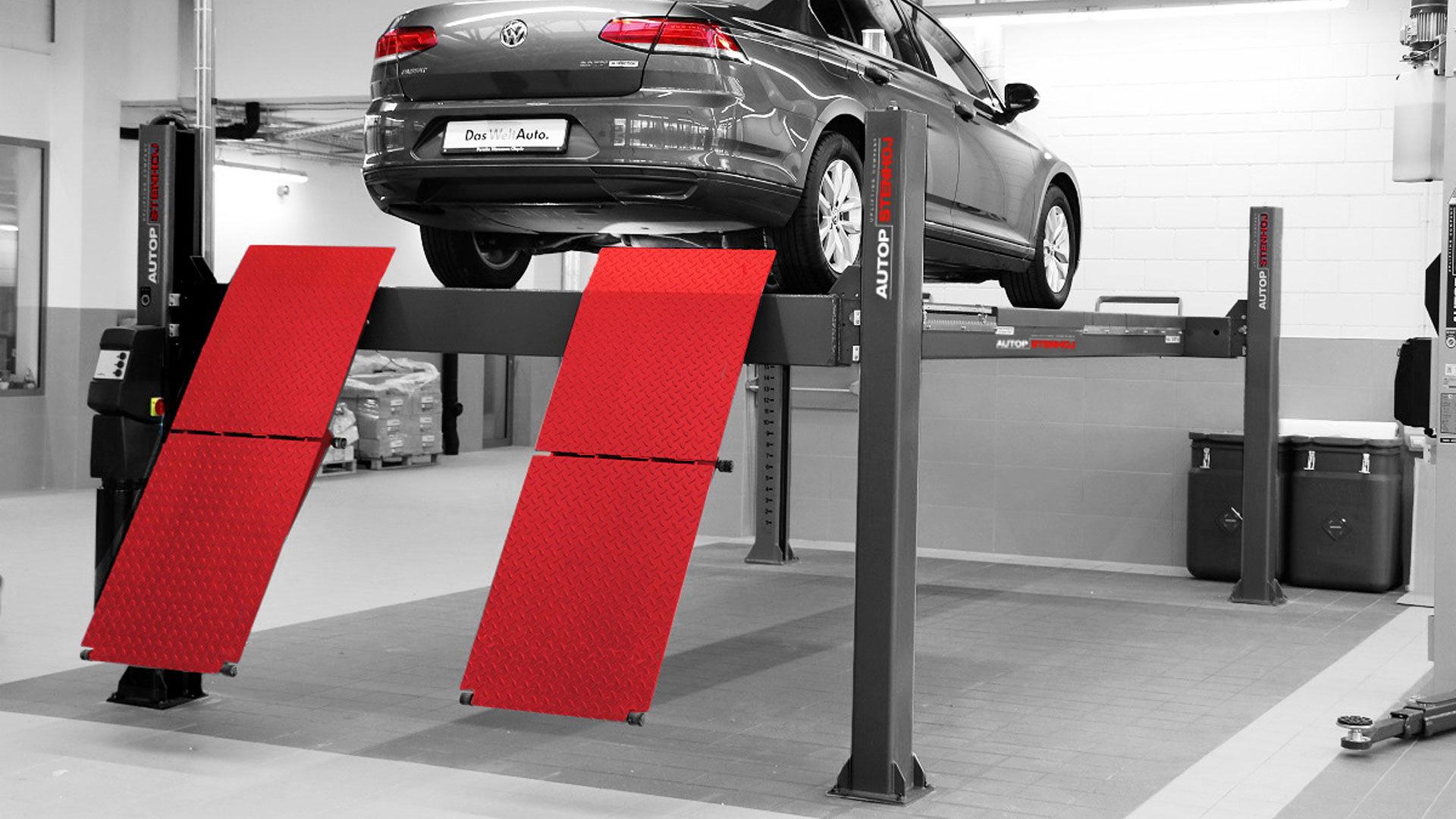

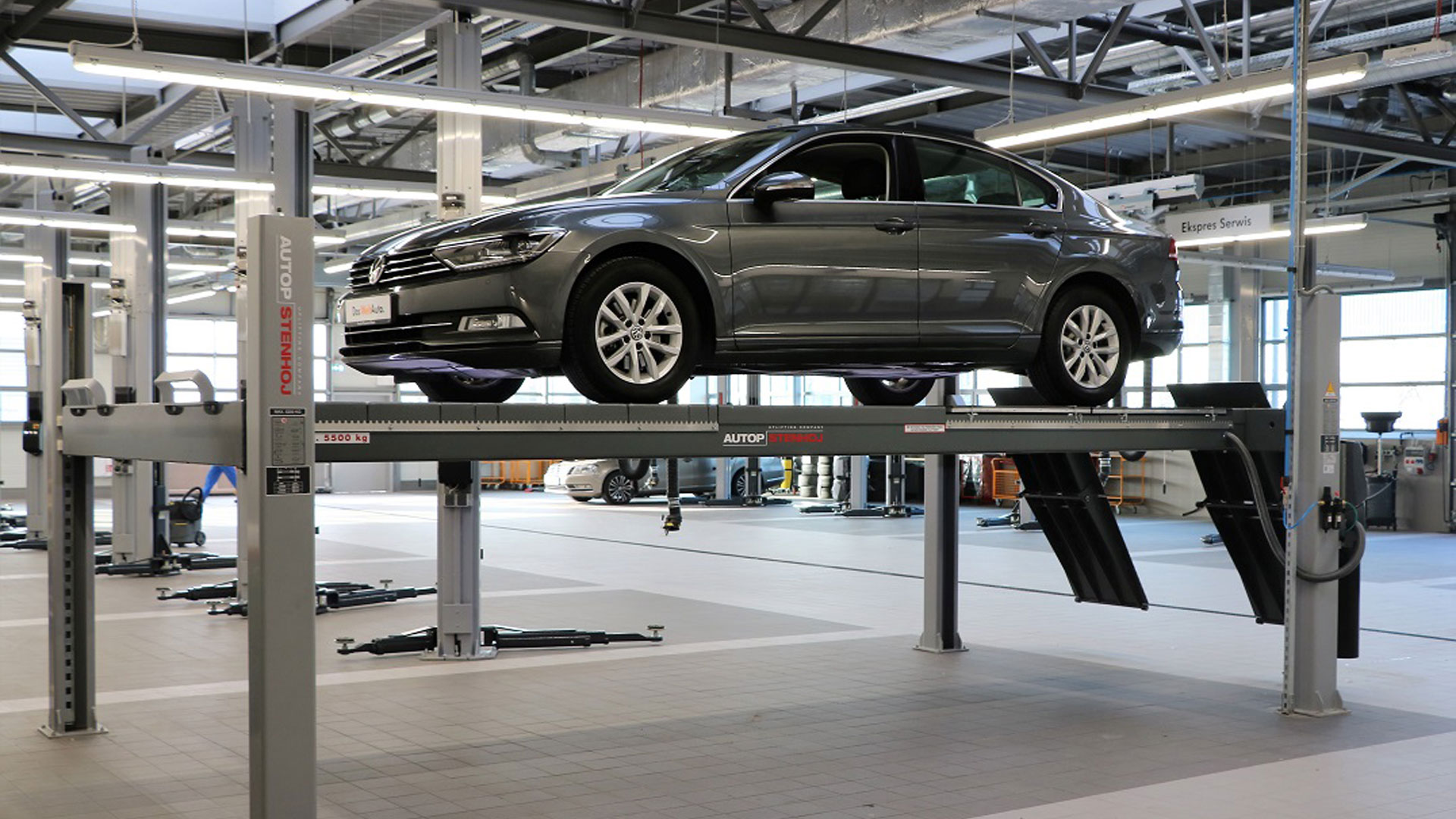

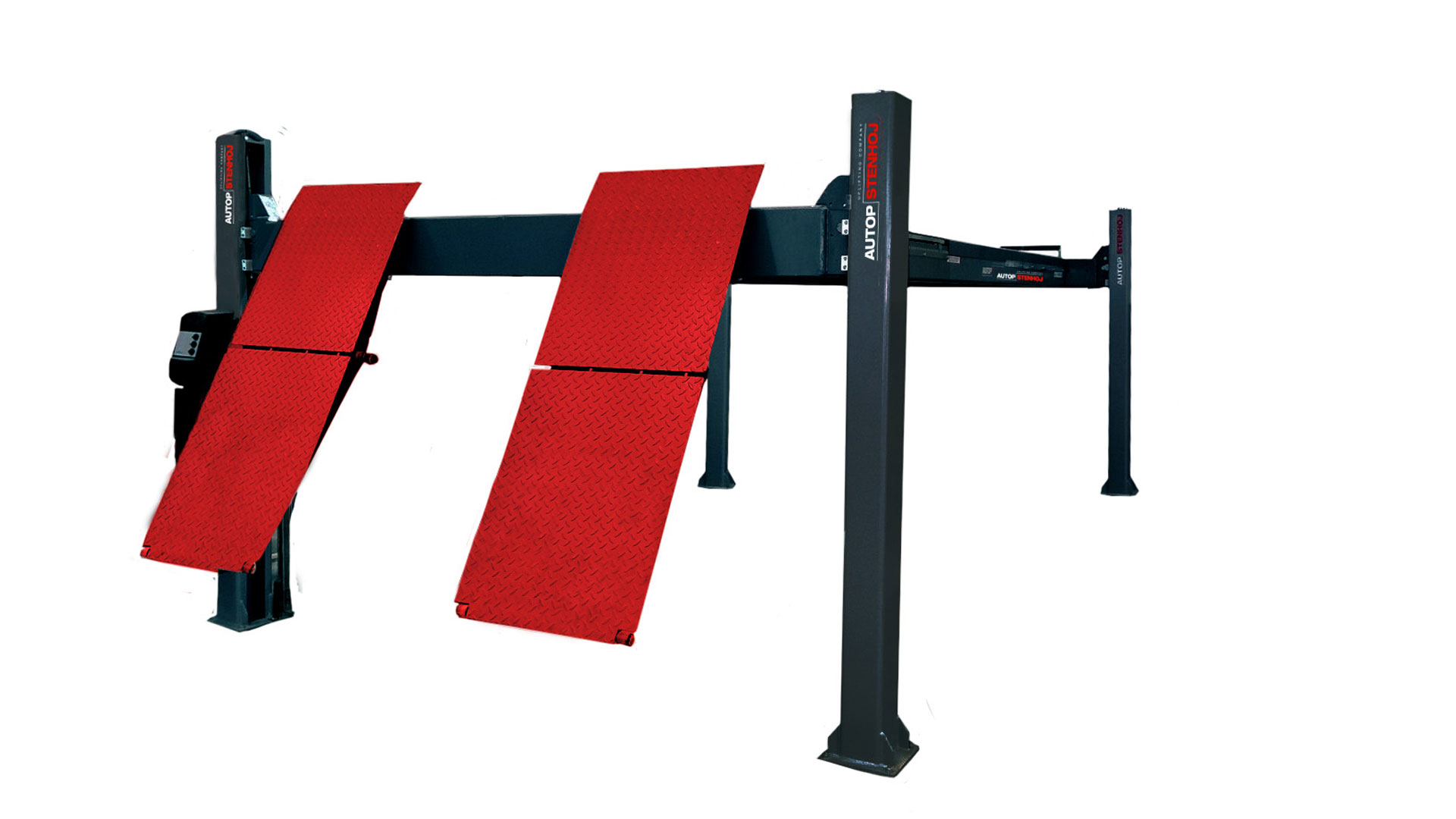

Major 5529-55 WL

4-Säulen-Hebebühnen

Elektrohydraulische 4 Säulen Hebebühne, 5,5 t Tragkraft

Säulen:

• Integrierte Exzenterfangvorrichtung
• Rohrbruchsicherung
• Obstruktionssystem
• Pneumatisches Parksystem in höheneinstellbaren Klinken
• Hydraulikaggregat mit Unterölmotor und Steuerung an der Säule hinten links
• Drucktastensteuerung mit Signalton
• Hydraulikzylinder unter der linken Fahrbahn
• Hub- und Senkvorgang über Stahlseil- und Umlenkrollensystem
• Notabsenkvorrichtung

Lastaufnahme:

• Fahrbahnen auf stabilem Querträger fixiert
• 1 Satz Hochpräzisionsfahrbahnen zum Erreichen der Genauigkeitsanforderungen von ± 1,0 mm in Längs- und Diagonalrichtung und ± 0,5 mm in Querrichtung
• Ausgleichsstücke fixiert über Edelstahl - Zahnleiste
• Fahrbahnen vorbereitet für AUTOPSTENHOJ Achsheber mit innovativer Luftzuführung

Standardlackierung:
Fahrbahnen und Säulen: RAL 7016 anthrazitgrau
Rampen: RAL 3020 verkehrsrot

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• Auffahrrampen & -begrenzungen für fußbodenaufliegenden Einbau als auch für fußbodenbündigen Einbau verfügbar

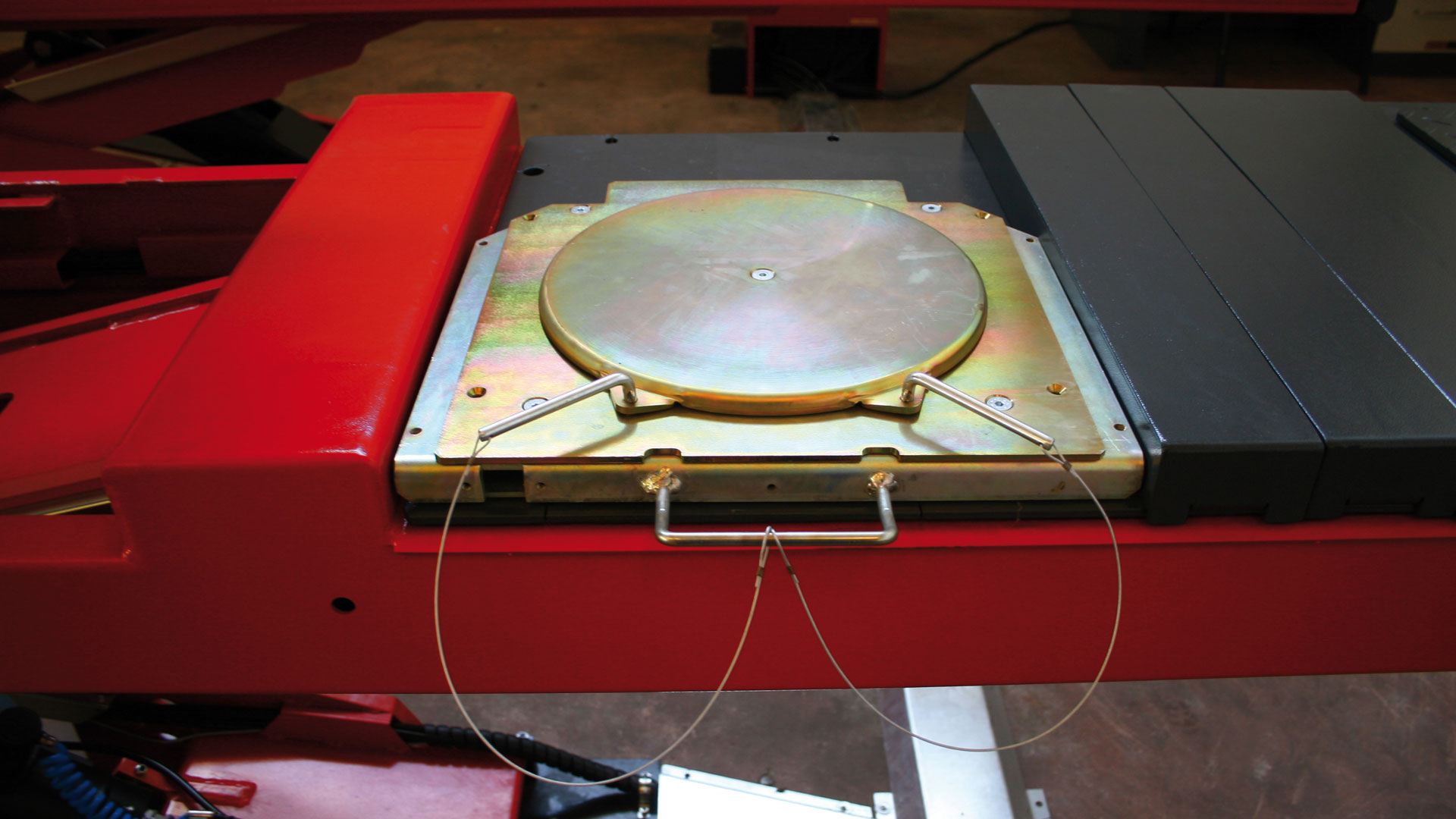

• WL = mit Aussparungen für Drehteller vorne und integrierten Schiebeplatten hinten, dazwischen verdeckelt um eine Ebene zu erhalten
• 55 = 5,500 mm Fahrbahnen

• Fundamentanker
• Zweite Bedieneinheit
• LED-Beleuchtung
• Verzinkte Fahrbahnen

Sonderlackierung an Anfrage

Hebebühnentyp	4-Säulen-Hebebühnen
Anwendungsbereich	Achsvermessung, Direktannahme, Prüftechnik, Reparatur und Wartung
Lastaufnahme	Fahrbahnen
Tragfähigkeit, bis	5500 kg
Hubhöhe	1690 mm
Nutzhöhe	1920 mm
Hub-/Senkzeit	40/58 sec.
Aggregat	3.0 kW
Anschlusswerte	3x230/400V-50 Hz - 16 A

Skizzen

• Major 5529-55 WL
  5.5T - Surface-mounted
• Major 5529-55 WL
  5.5T - Recessed

Prospekte

• Prospekt Major 5529-55 WL

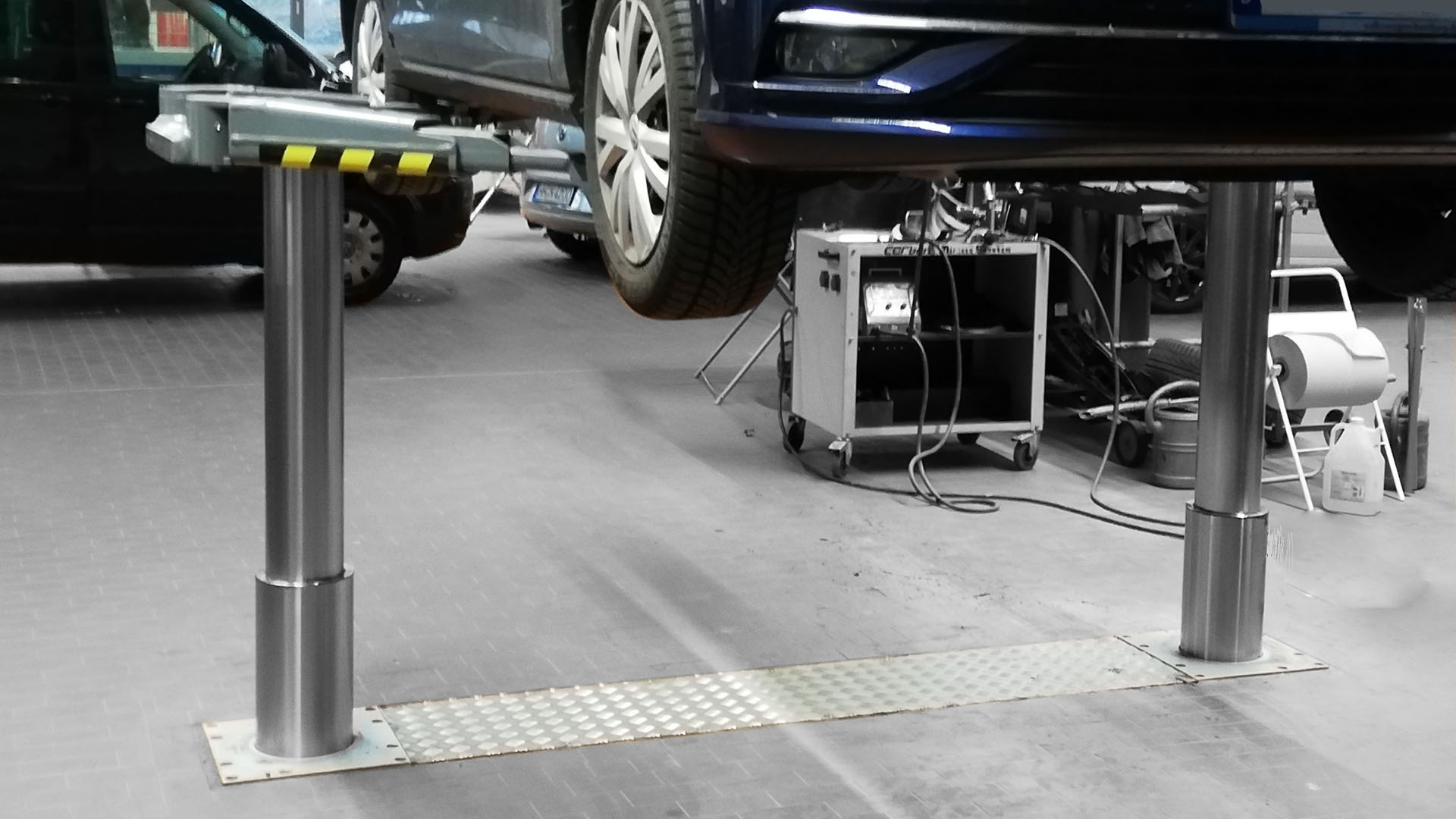

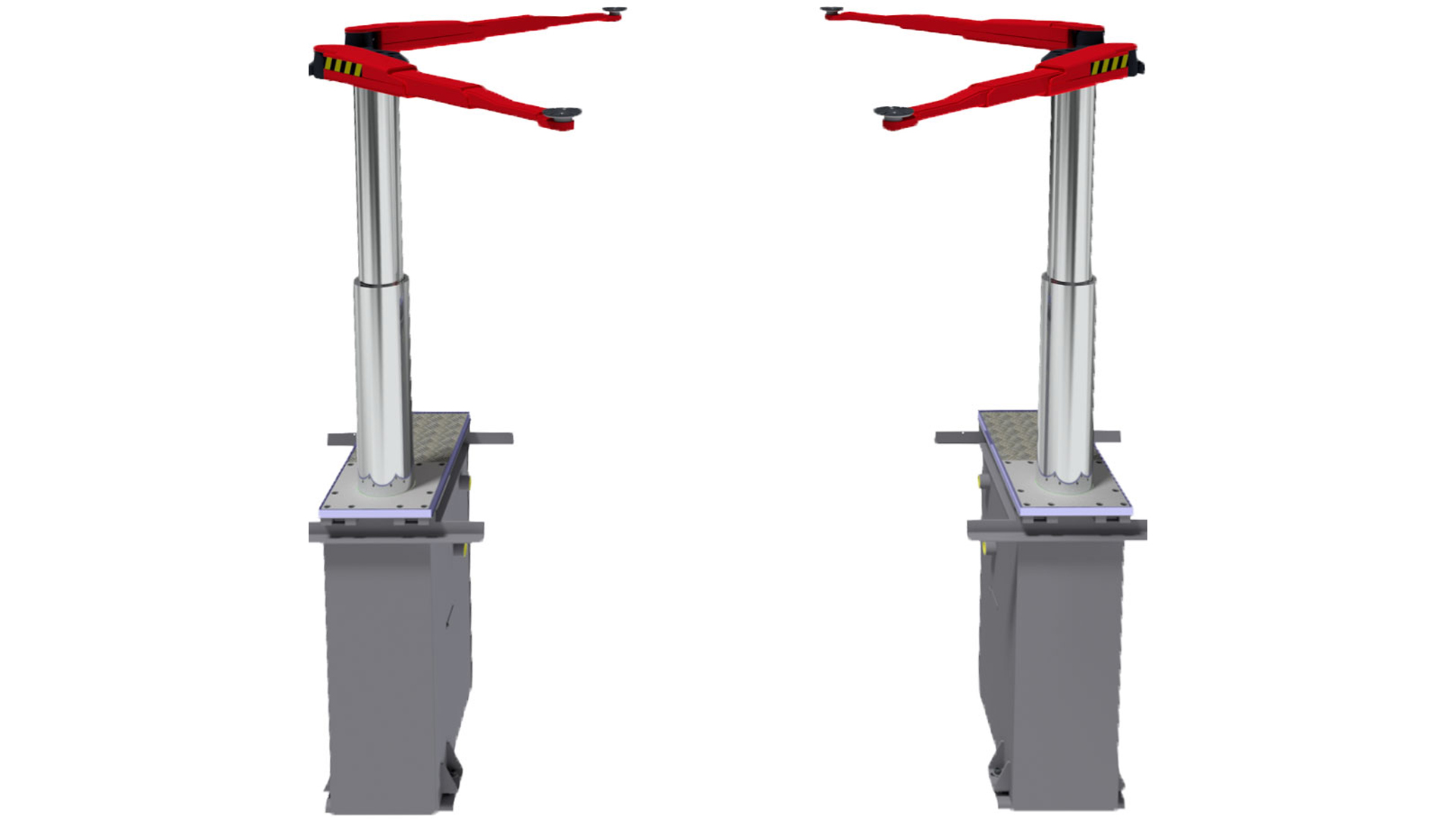

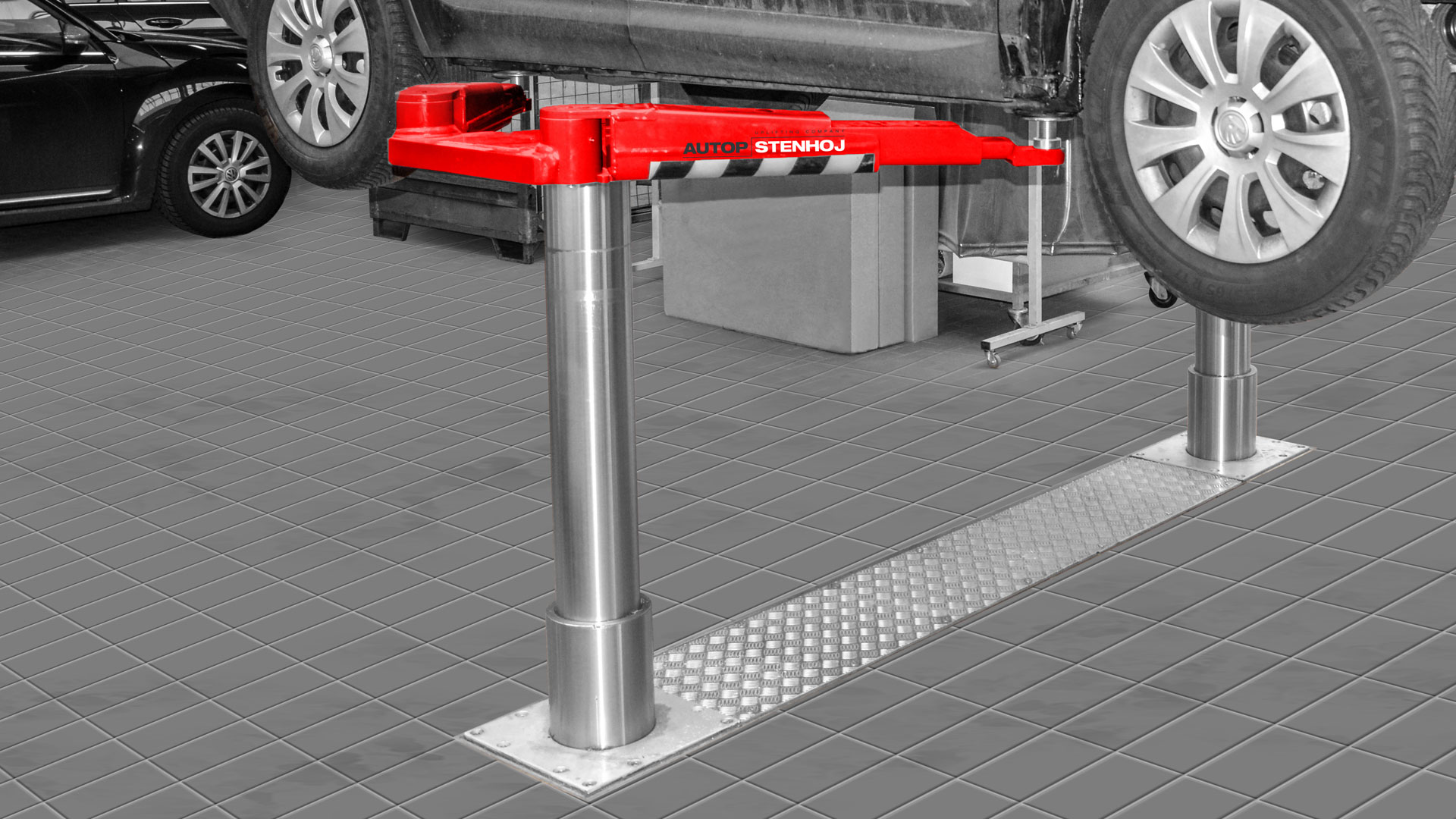

Masterlift Tele 2.35 Saa

2-Stempel-Hebebühnen

Elektrohydraulische 2 Stempel Teleskop Hebebühne, 3,5 t mit Schwenkarmlastaufnahme

Stahlwanne:

• Flüssigkeitsdichte Stahlwanne (nach WHG)
• Selbsttragend, daher insbesondere auch für Deckeneinbau geeignet

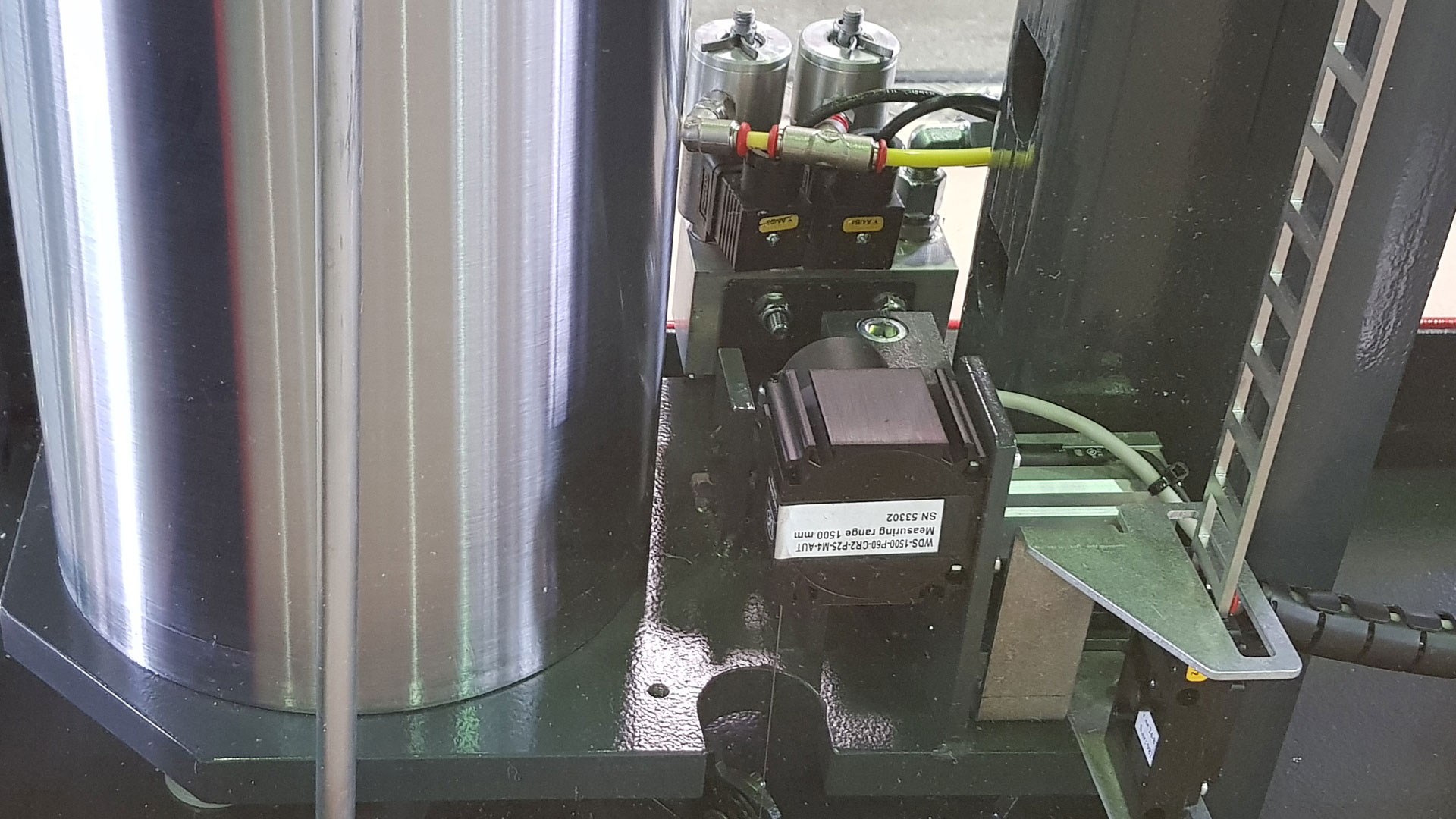

Hubeinheit:

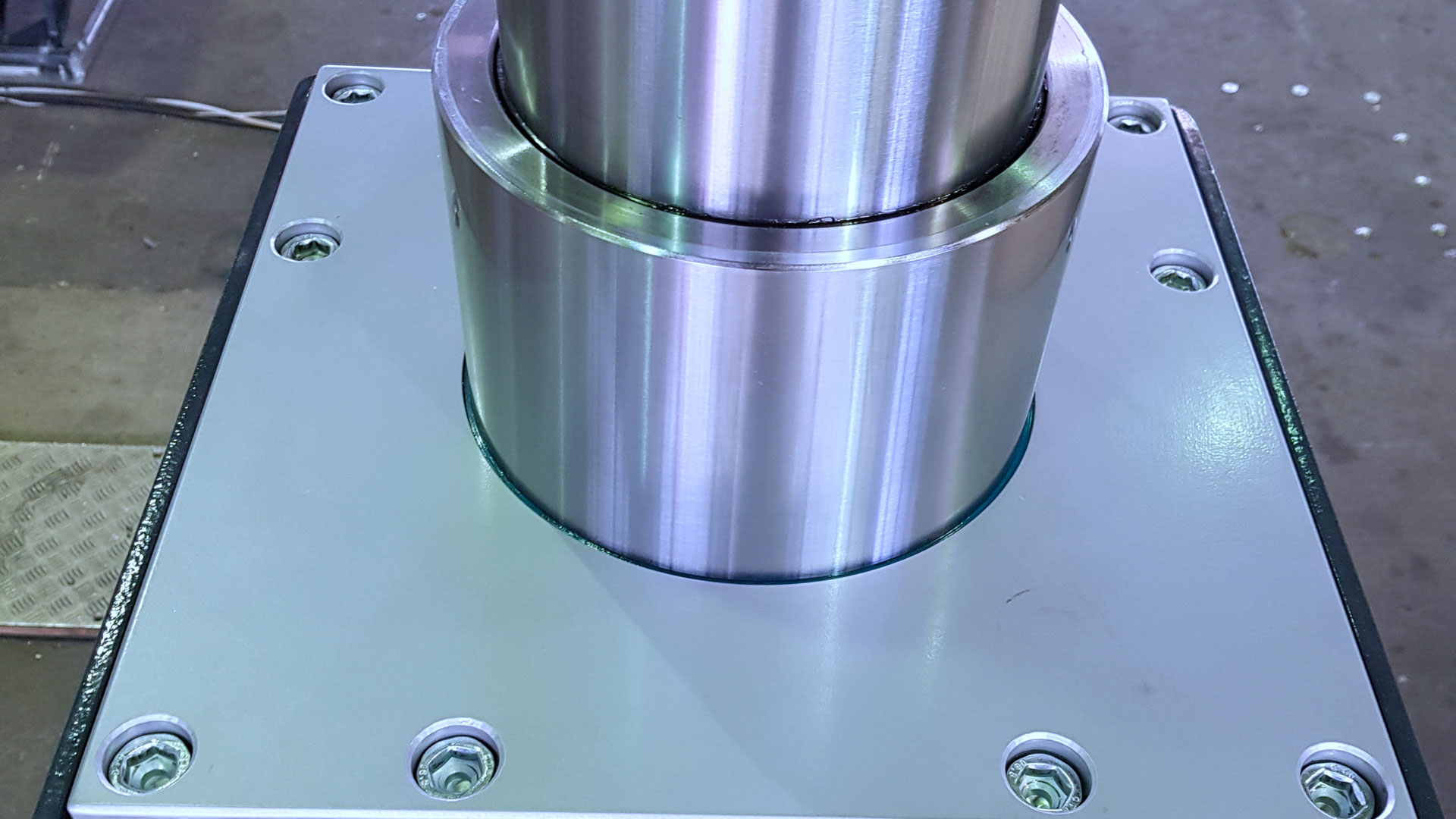

• Hartverchromte Teleskop-Umkehrzylinder
• Elektronische Gleichlaufüberwachung über Sensor mit Impulsgeberleiste für Hauptstufe und über Seilzugpotentiometer für Teleskopstufe
• Pneumatisch betätigte Sicherheitsklinke für die Hauptstufe
• Redundantes hydraulisches System in der Teleskopstufe
• Mechanische Verdrehsicherung im Teleskopzylinder
• Korrosionsfreie Führungselemente
• Ein Aggregat mit Unterölmotor pro Zylindereinheit
• Umweltschonende Hydraulikflüssigkeit
• Pneumatischer Notablass

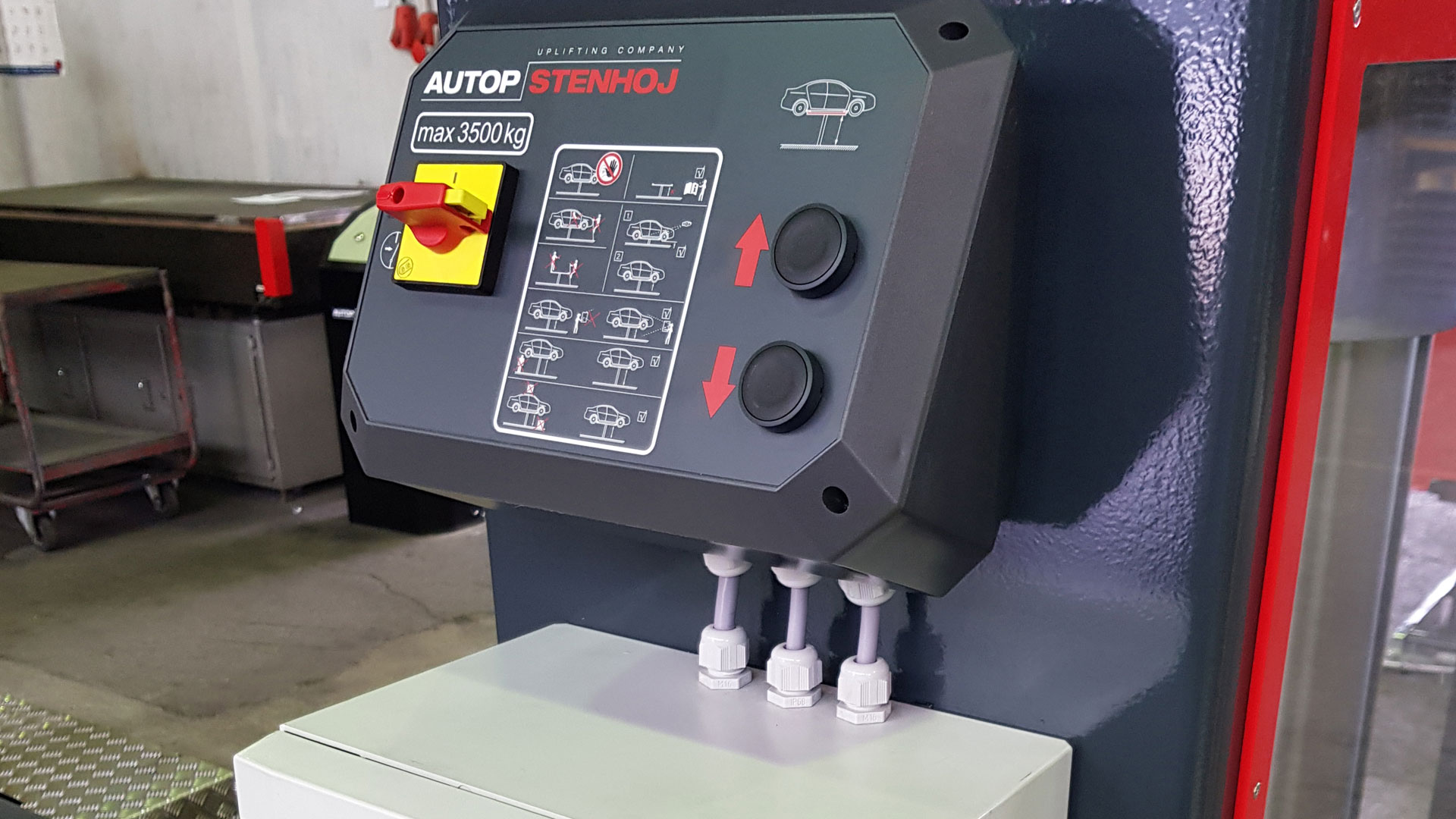

• Gleichlaufregelung über programmierbare Drucktastensteuerung, somit keine mechanische Querverbindung
• Belastung lediglich einer Zylindereinheit nach Rücksprache mit dem Technischen Support
• Flexible Kolbenabstände bis max. 2.600 mm möglich

Lastaufnahme 2.35 Saa:

• Zweifach teleskopierbare Schwenkarmlastaufnahmen
• Innenliegende Schwenkarmarretierung
• Geringe Unterschwenkhöhe
• Geringe Bauhöhe des Schwenkarmlagers
• Perfekte Aufnahme auch für Sportwagen, da eine Unterschwenkhöhe von weniger als 100 mm auf einer Breite von 1.900 mm erreicht wird

Standardlackierung:
Grundplatte: RAL 7016 anthrazitgrau
Arme: RAL 3020 verkehrsrot

Stahlwanne:

• Feuerverzinkt
• Kunststoffbeschichtet
• Brandschutzverkleidung

Einbauvarianten:

• Fußbodenaufliegender Einbau
• Deckeneinbau

• Umfangreiches Steckpilzprogramm je nach Fahrzeugtyp
• Weitere Sonderausstattungen und -lackierungen möglich!

Hebebühnentyp	2-Stempel-Hebebühnen
Anwendungsbereich	Karosserie, Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	3500 kg
Hubhöhe	1905 mm
Nutzhöhe	Universal: 16007 (2000-2079 mm)
Zylinderdurchmesser (hv)	Ø 213 / Ø 170
Kolbenabstand	flexible, max. 2.600 mm
Hub-/Senkzeit	~ 30 / 43 Sek.
Fundamenttiefe	1500 mm
Aggregat	2 x 3 kW
Hydraulikölmenge	22 l
Anschlusswerte	230 / 400 V – 50 Hz – 16 A

Skizzen

• Masterlift Tele 2.35 Saa KA260

Prospekte

• Prospekt Masterlift Tele 2.35 Saa
• Prospekt Radgreifer, Steckpilze, E-Adapter

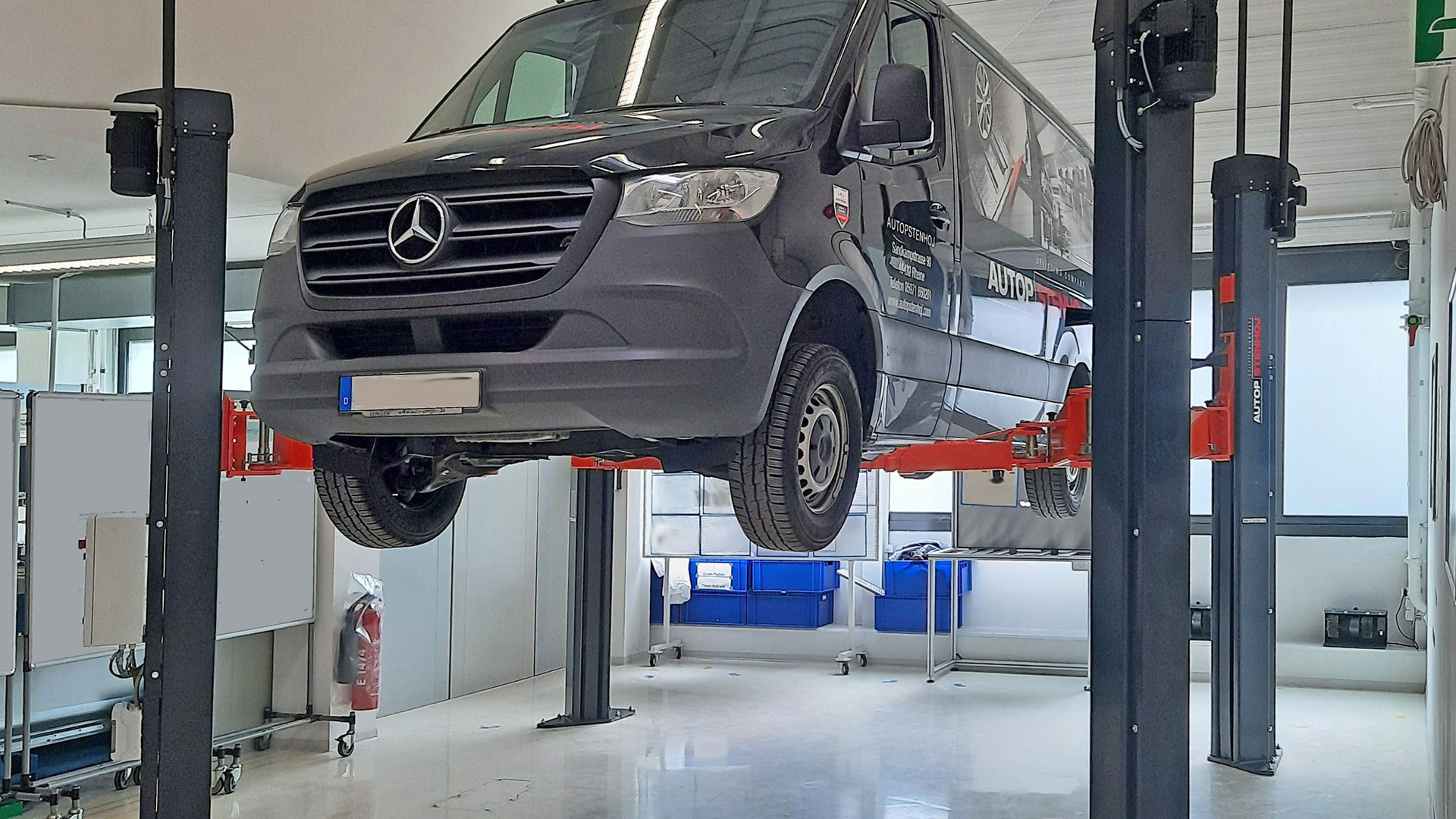

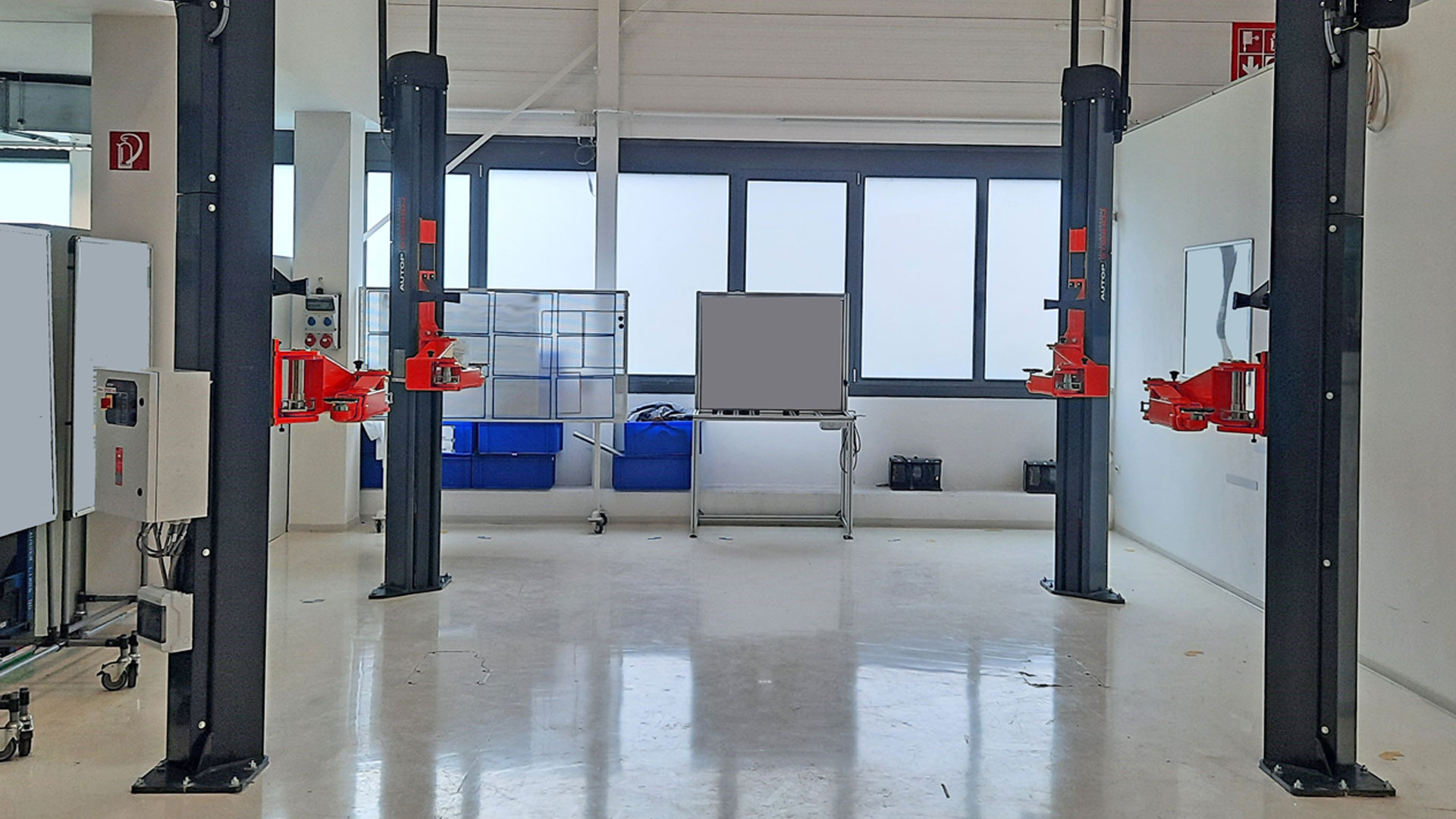

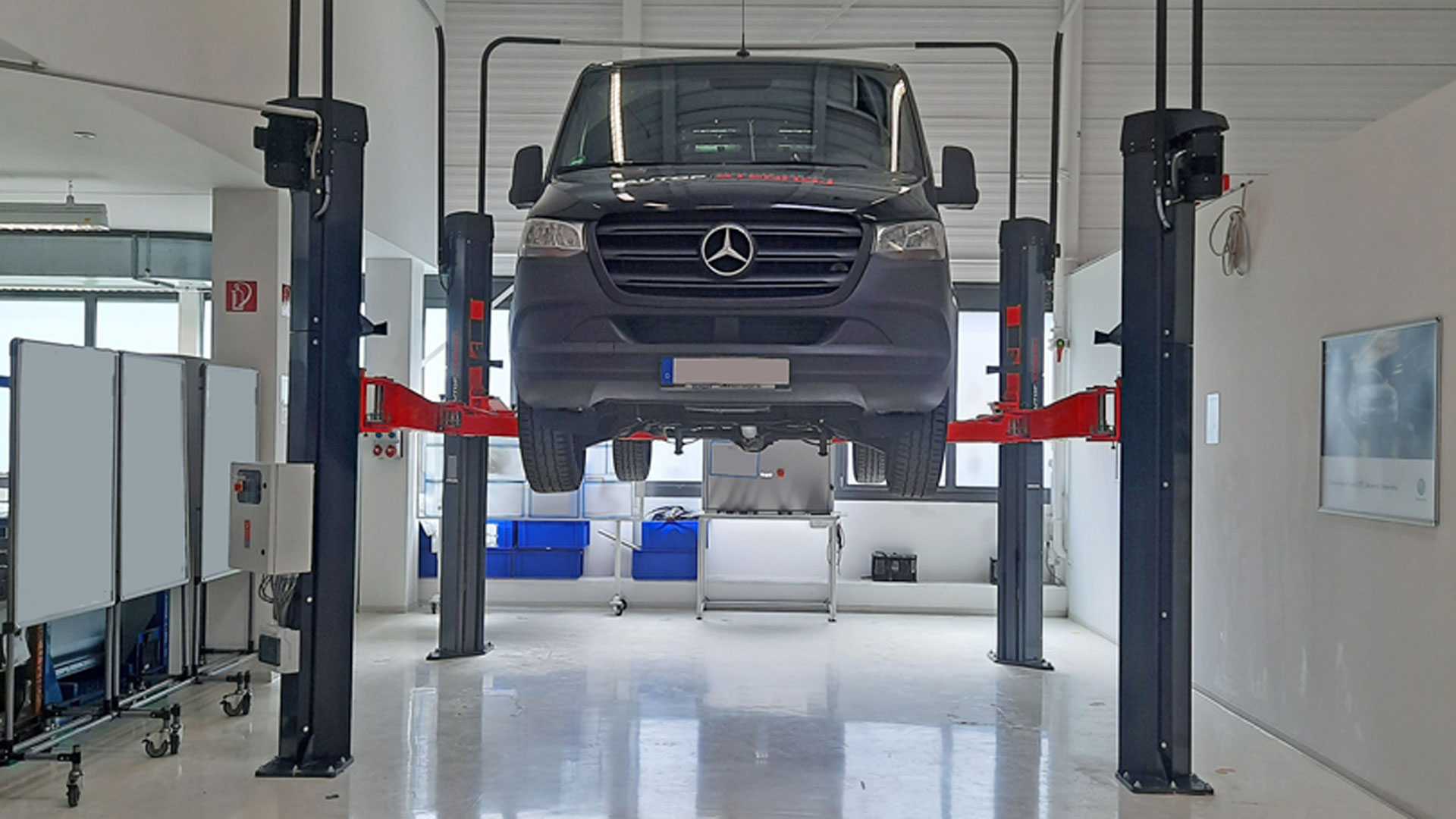

Maestro 4.50 F

2-Säulen-Hebebühnen

Elektromechanische 2x2 Säulen Hebebühne, 5 t Tragkraft

Säulen:

• Asymmetrisch aufgestellt werden, für optimalen Türöffnungswinkel
• Sehr stabile, gekantete Säule
• Grundrahmenfrei, somit einfache Einfahrsituation
• Zwei starke Elektromotoren
• Kaltgewalzte Spindel für besonders hohe Langlebigkeit
• Mutternsatz aus spezieller Kunststofflegierung für besonders hohe Lebensdauer
• Langer Hubstuhl mit optimierter Gleitsteinlagerung (8 Stück) für geringe Reibung
• Hubstuhl mit Gewindebohrungen zur einfachen Adaption diverser Lastaufnahmemittel
• Türanschlagschutz am Hubstuhl
• Obstruktionssystem zum stoppen der Bühne beim Auffahren auf ein Hindernis
• Drucktastensteuerung mit Signalton
• Programmierbarer Endschalter für max. Hubhöhe und CE-Stop
• Elektronische Gleichlaufüberwachung und -regelung durch Impulsvergleich der beiden Riemenscheiben

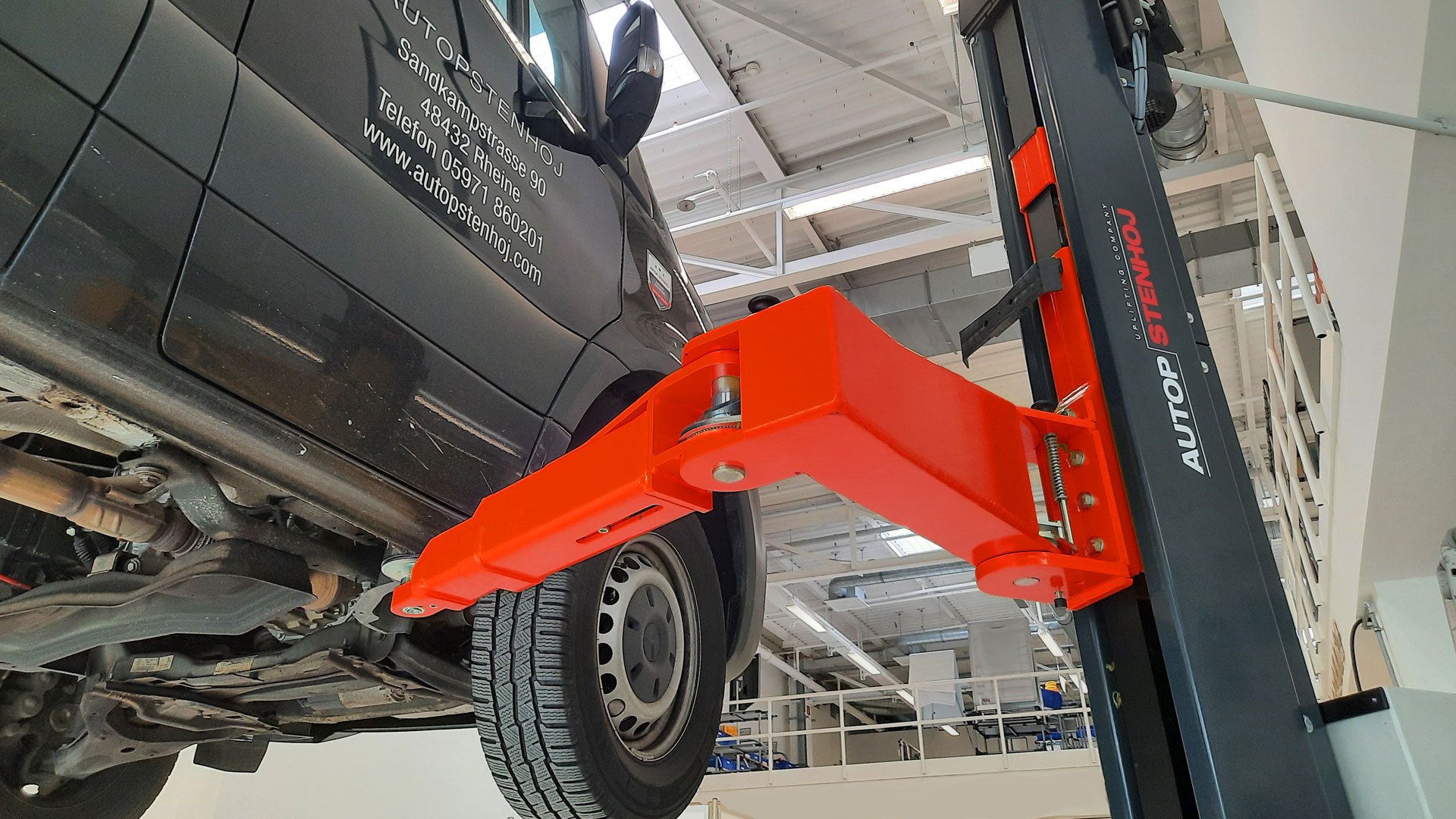

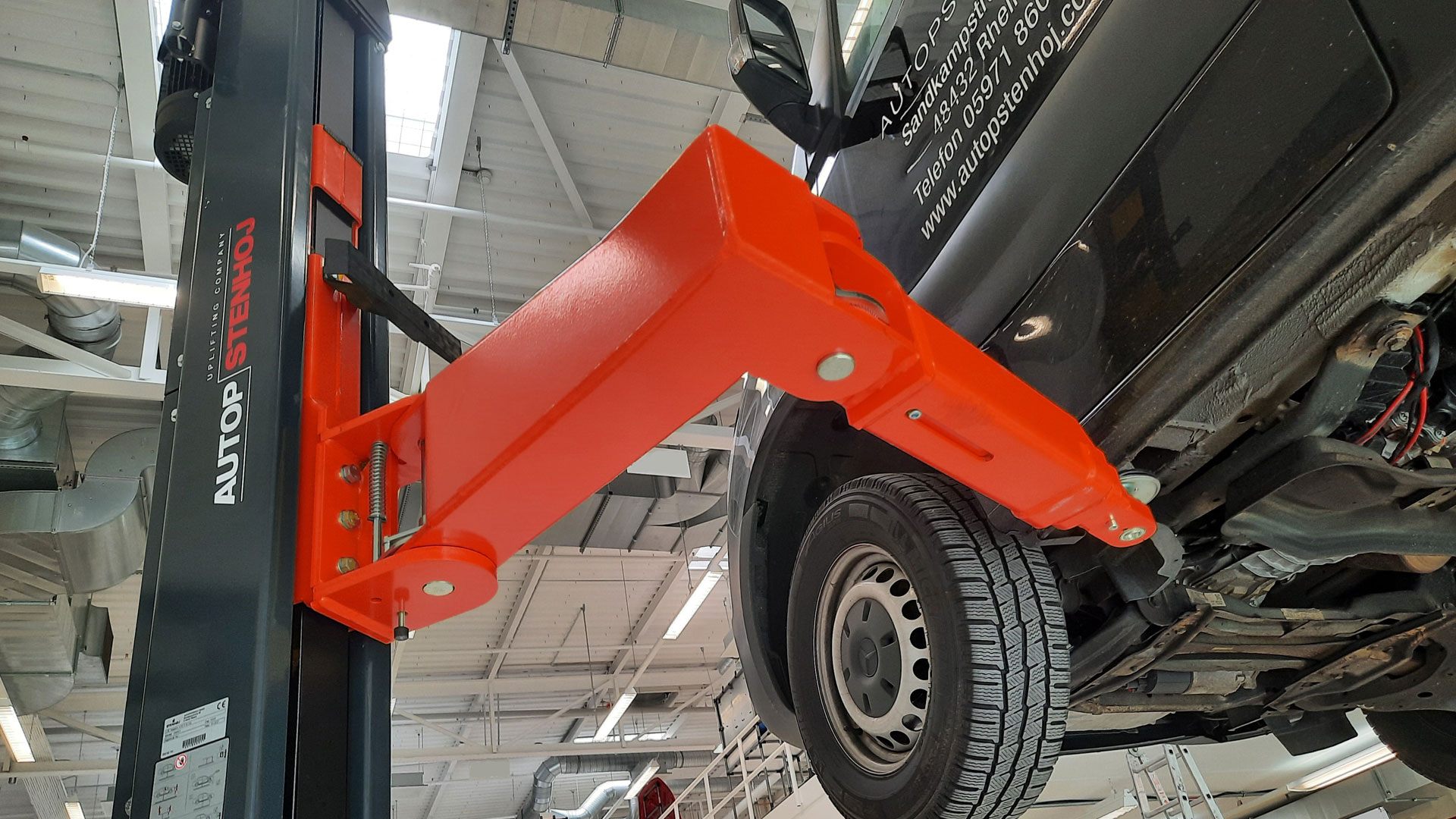

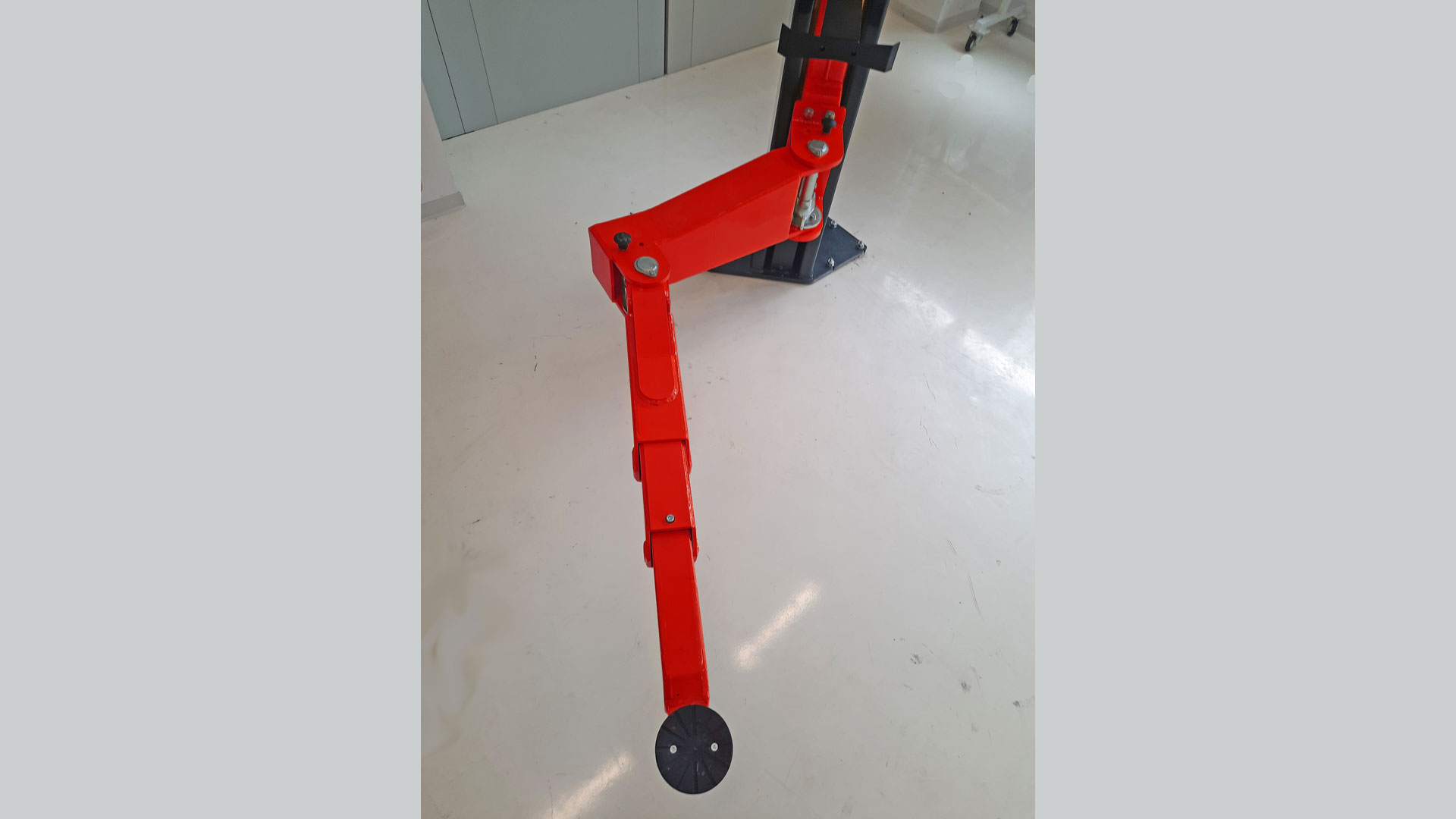

Arme:

• Universeller Aufnahmebereich vom kleinen PKW bis VW T6 langer Radstand mit Aufnahmekonsole Typ "F"
• Geringe Unterschwenkhöhe

Standardlackierung:

• Hubstuhl und Arme: RAL 3020 verkehrsrot
• Säulen: RAL 7016 anthrazitgrau

• Doppelgelenk Schwenkarme
• Außenliegende Schwenkarmverriegelung
• F = Flexaufnahme



• Verschiedene Portalhöhen verfügbar, alternativ Unterflursatz
• Fundamentanker
• LED-Beleuchtung, flexibel mit Spiralkabel, Befestigung über Magneten an Säule oder Fahrzeug möglich
• Umfangreiches Steckpilzprogramm je nach Fahrzeugtyp

Weitere Sonderausstattungen und -lackierungen möglich!

Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	5000 kg
Hubhöhe	1900 mm
Nutzhöhe	1955-2035 mm
Hub-/Senkzeit	~ 35 sec.
Anschlusswerte	3 x 230 / 400V – 50 Hz – 20 A
Motor	4 x 3.6 kW

Skizzen

• Maestro 4.50 F
  T12338
• Maestro 4.50 F
  T12346

Prospekte

• Prospekt Maestro 4.50
• Premium Hebetechnik für Elektrofahrzeuge

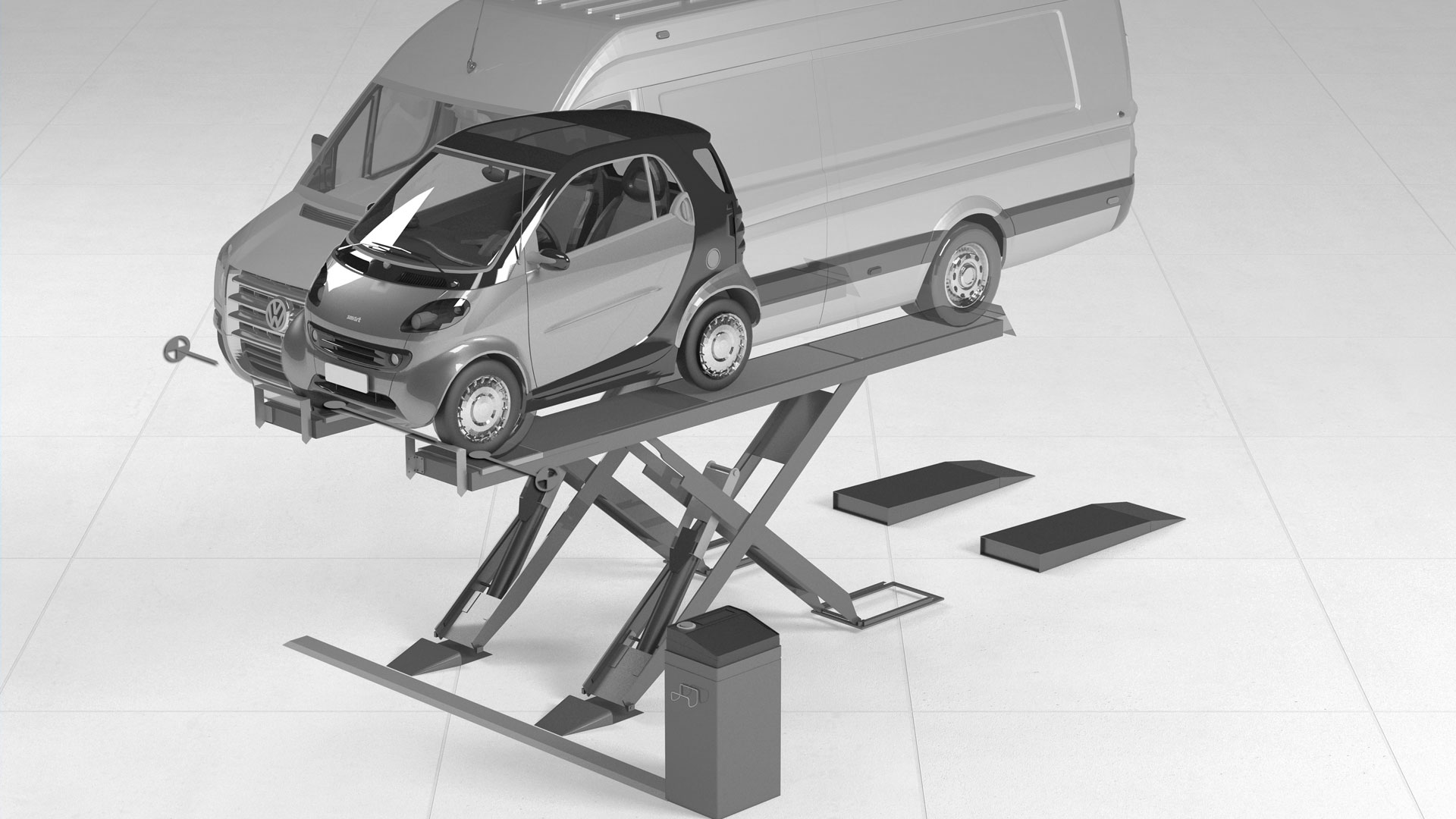

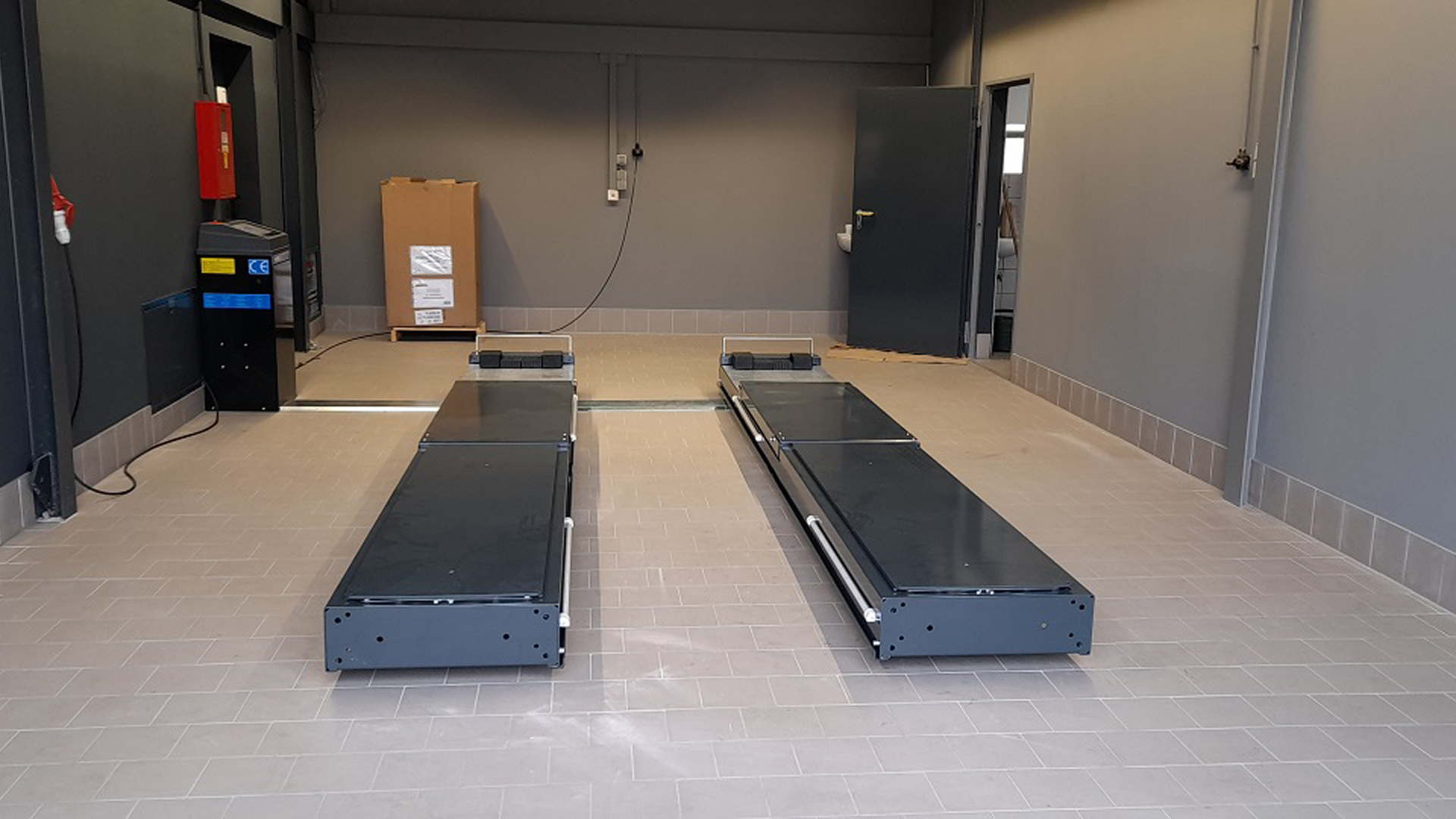

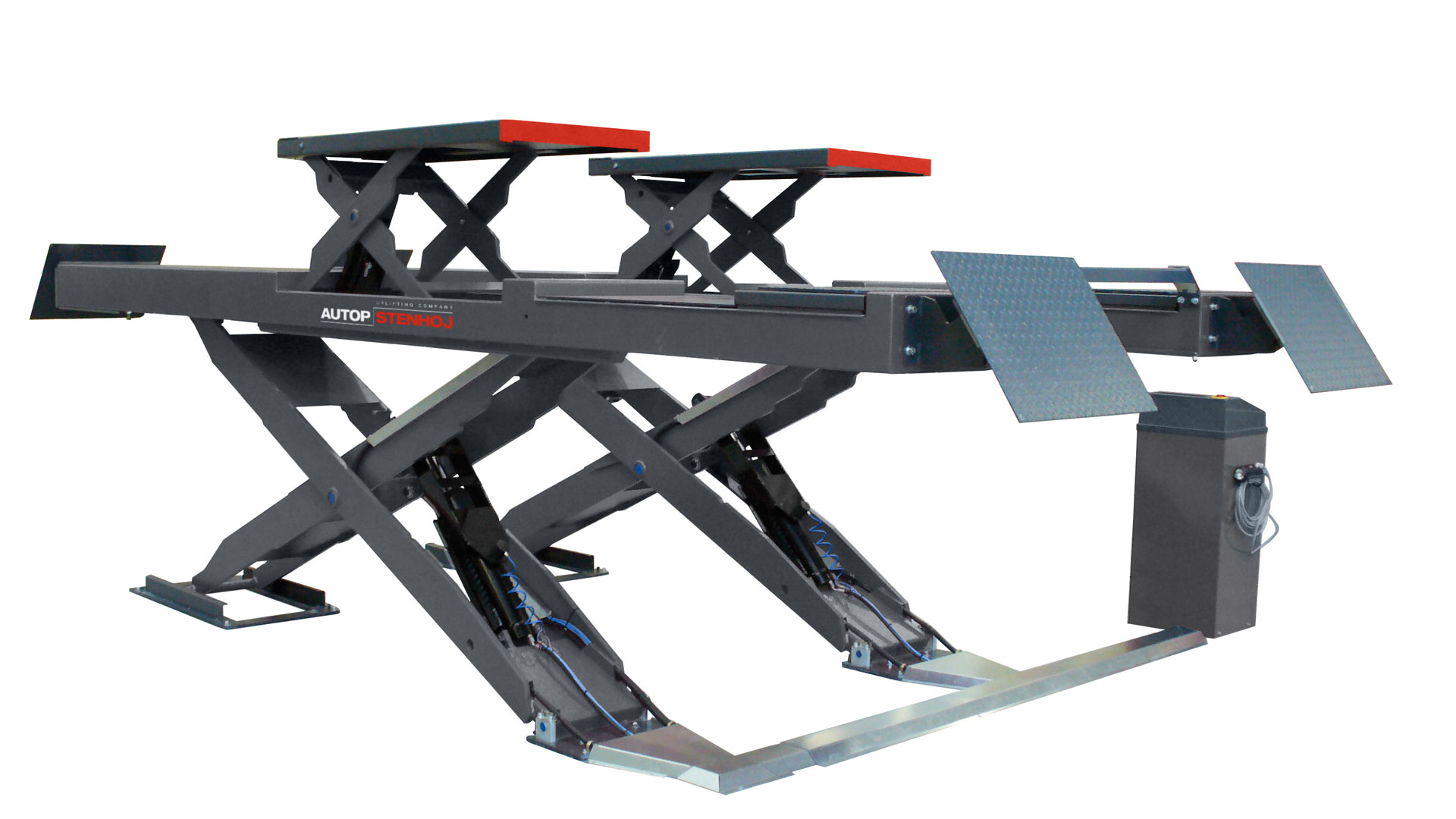

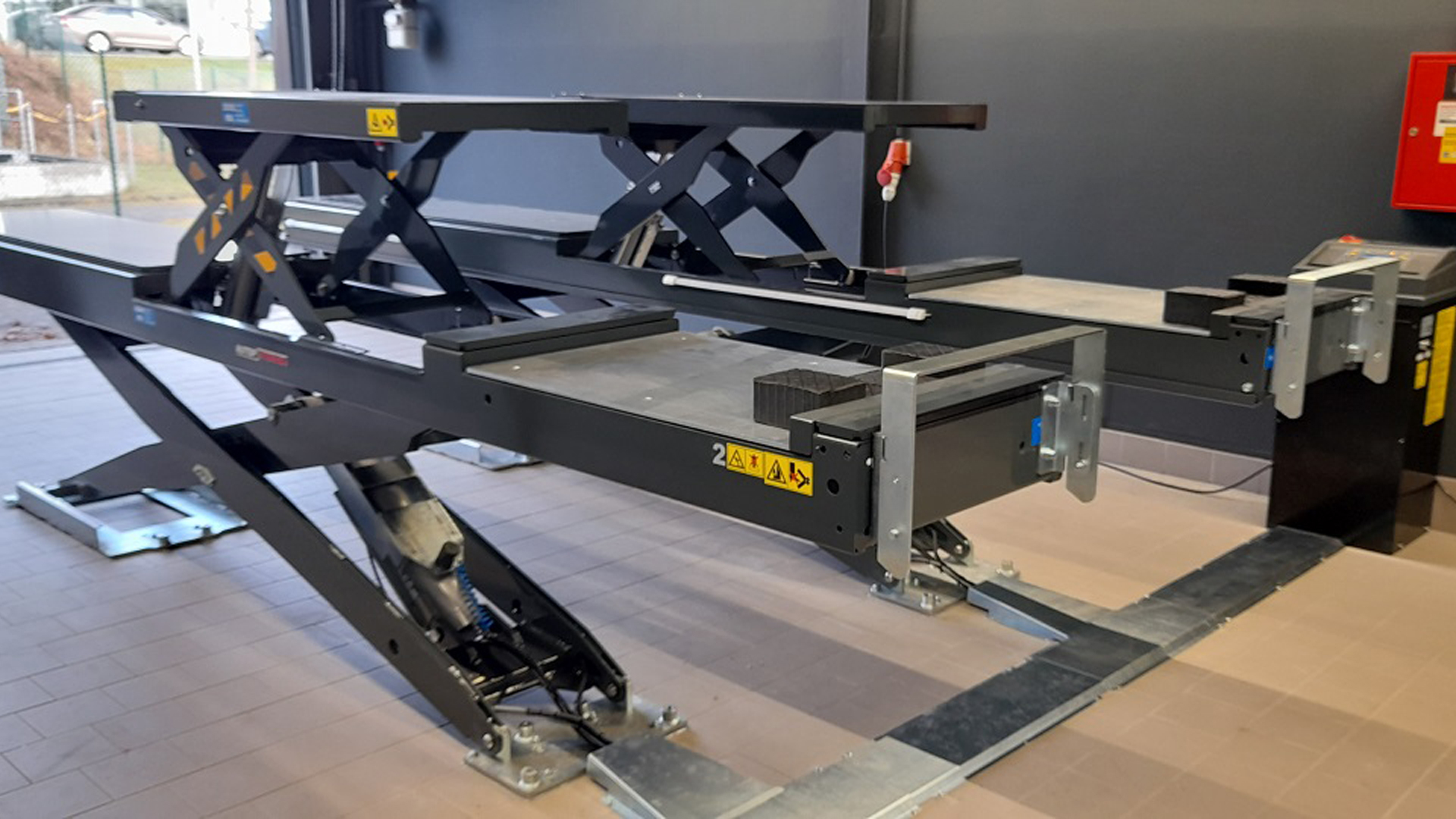

MagiX 43-46

Scherenhebebühnen

Elektrohydraulische Scheren Hebebühne, 4,3 t Tragkraft

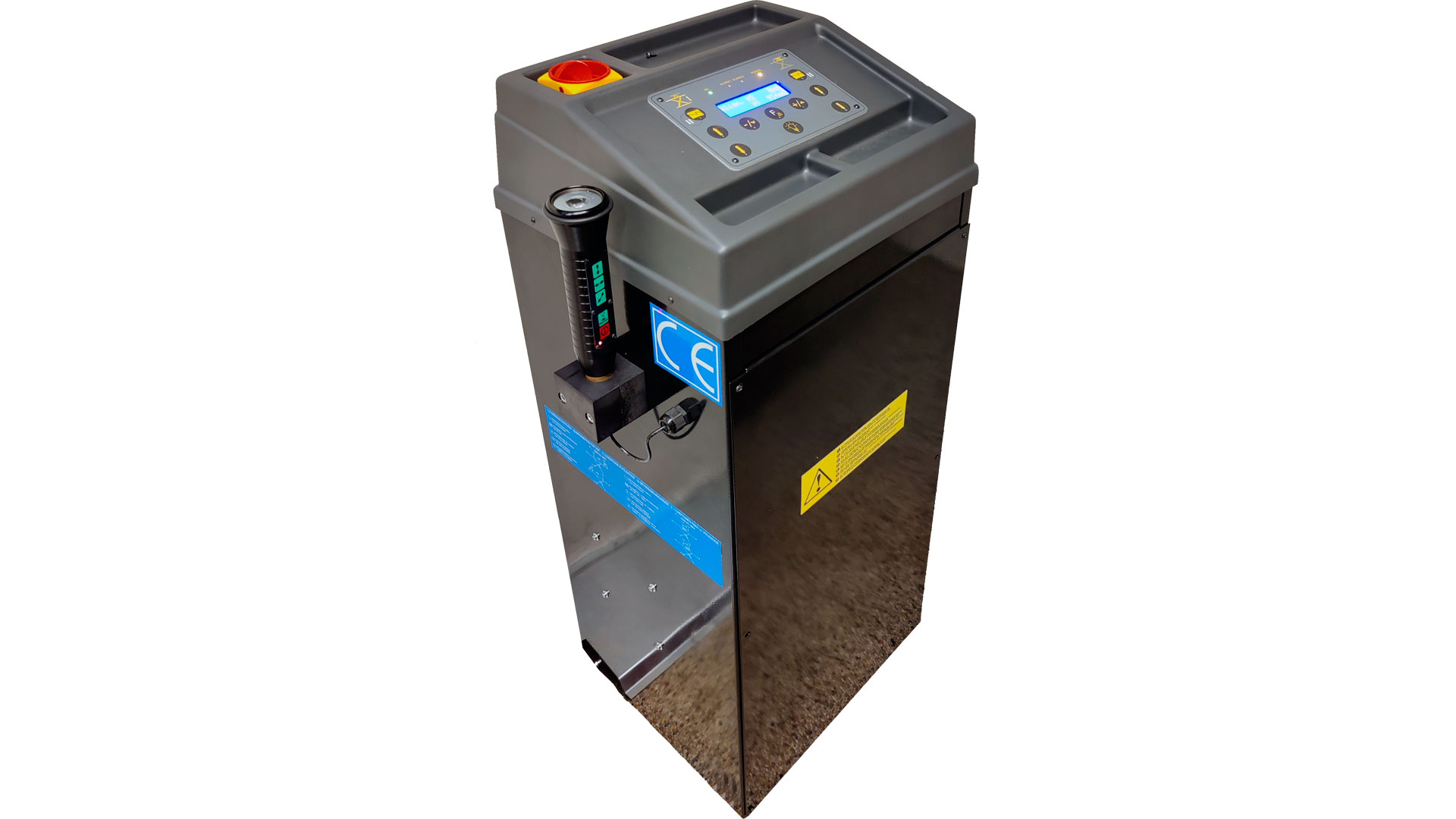

• Bediensäule mit integriertem Hydraulikaggregat

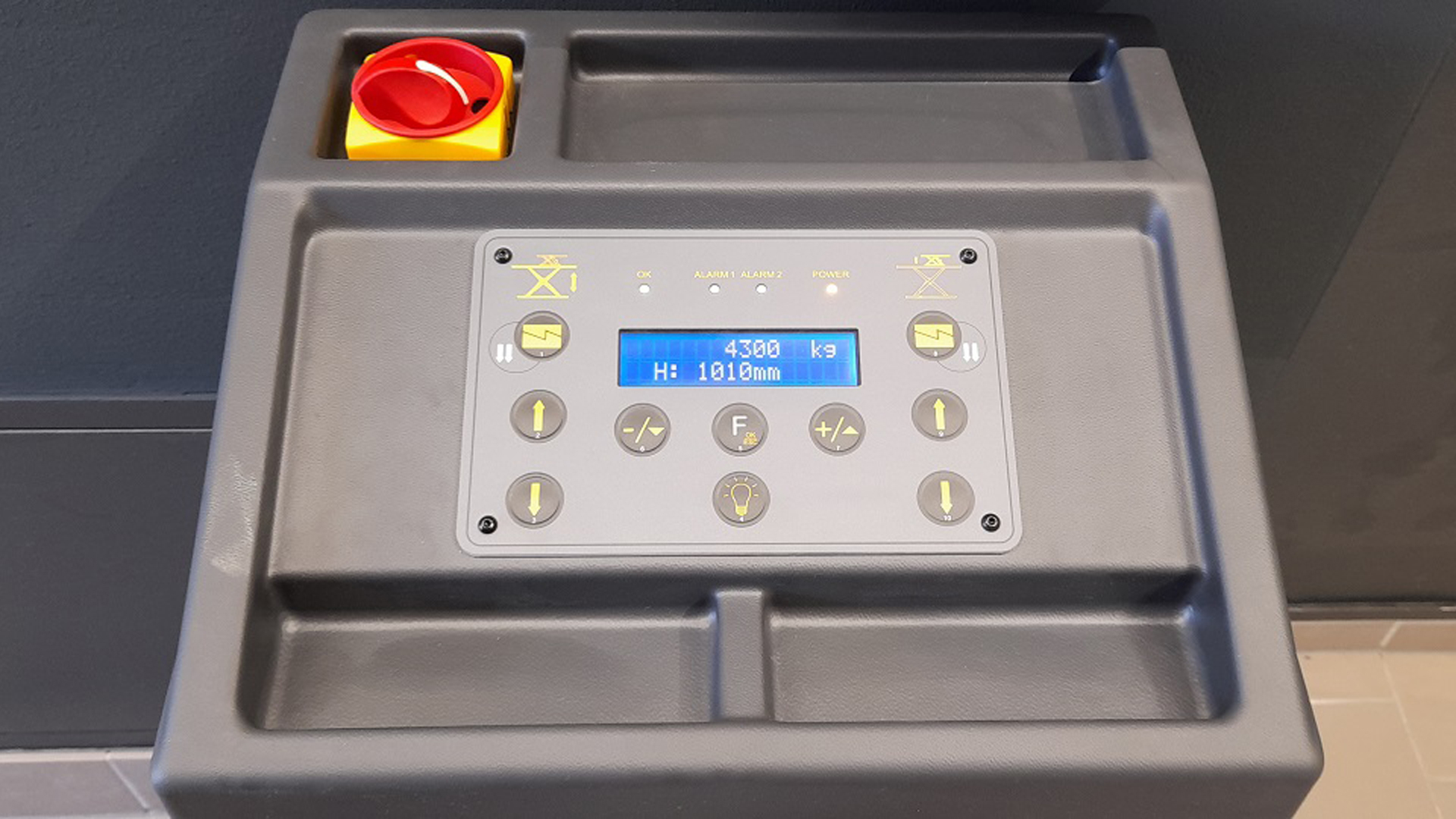

• Drucktastensteuerung mit Signalton und digitaler Höhenanzeige
• Elektronische Gleichlaufüberwachung
• Notabsenkvorrichtung
• Stabile Scherenkonstruktion
• Keine mechanische Verbindung zwischen den Scheren
• Optimaler Aufnahmebereich
• Variable Aufstellbreite

Standardlackierung:

• Fahrbahn und Scheren: RAL 7016 anthrazitgrau
• Kurze Auffahrrampen: kaltverzinkt
• Hängerampen und Bodenrampen: lackiert

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• S = glatte Fahrbahnen
• WL = mit Aussparungen für Drehteller vorne und integrierte Schiebeplatten hinten

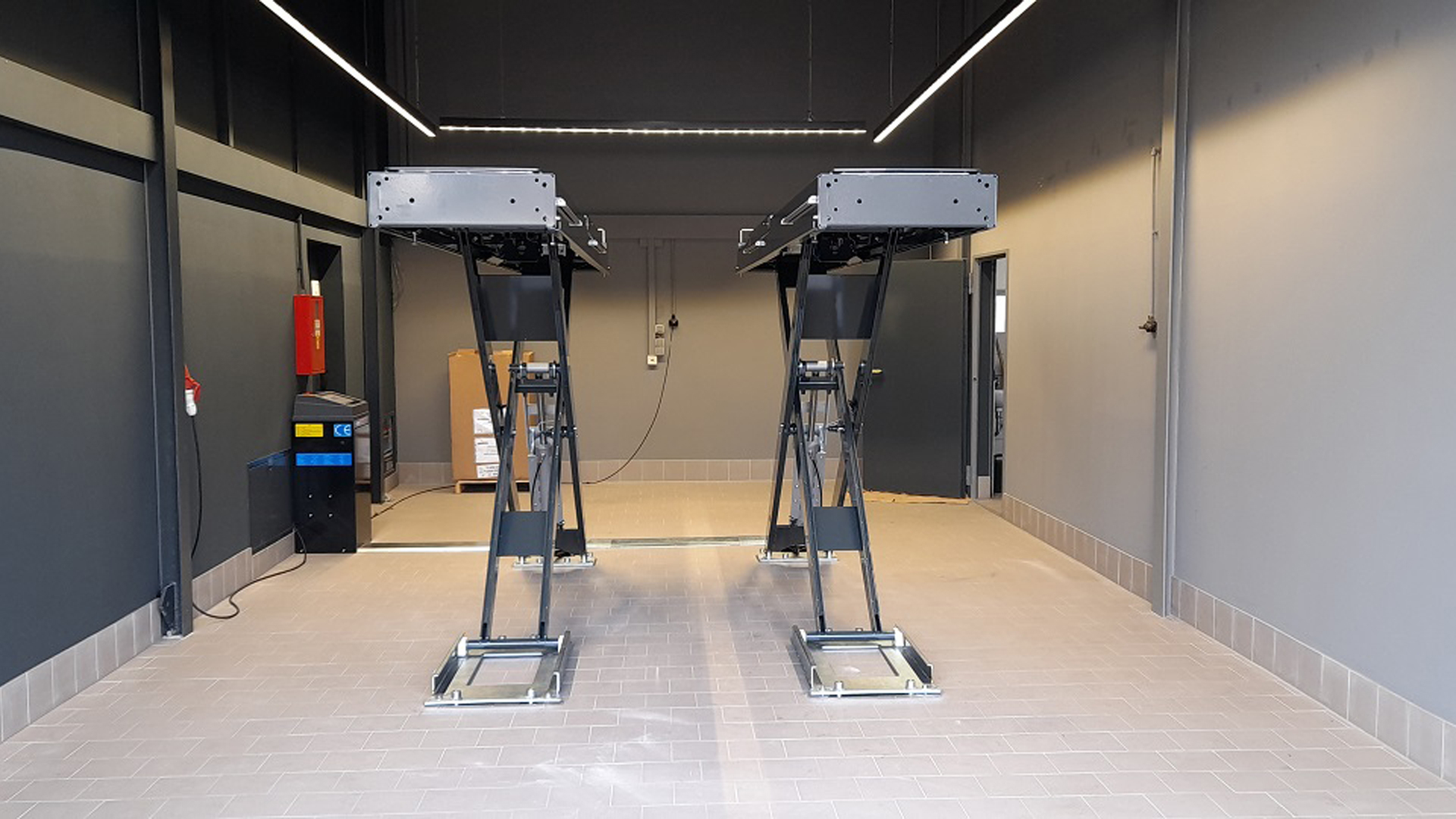

• C (Combi) = Fahrbahnen mit Radfreiheber
• P (Gelenkspieltester) = Fahrbahn mit integriertem GST
• Standardmäßig inkl. Laufschienen für Achsheber in allen Ausführungen
• Standardmäßig verzinkter Grundrahmen
• 46 = 4.650 mm Fahrbahnen



• Fundamentanker
• Satz Gummiaufnahmen, 80 mm
• KTL Beschichtung der Fahrbahn
• LED Beleuchtung
• Einbaurahmen für fußbodenbündigen Einbau
• Lufthydraulischer Achsheber

Weitere Sonderlackierungen möglich!

Hebebühnentyp	Scherenhebebühnen
Anwendungsbereich	Achsvermessung, Direktannahme, Reparatur und Wartung
Lastaufnahme	Fahrbahnen
Tragfähigkeit, bis	4300 kg
Hubhöhe	1850 mm
Nutzhöhe	2090 mm
Hub-/Senkzeit	50 sec.
Aggregat	3 kW
Anschlusswerte	3x230/400 V - 50 Hz

Skizzen

• MagiX 43-46-C-S-P
  recessed
  T12439
  Model 005876
• MagiX 43-46-C-S-P
  surface mounted
  T12438
  Model 005876
• MagiX 43-46-C-WL-P
  recessed
  T12437
  Model 005875
• MagiX 43-46-C-WL-P
  surface mounted
  T12436
  Model 005875
• MagiX 43-46-S-P
  recessed
  T12435
  Model 005874
• MagiX 43-46-S-P
  surface mounted
  T12434
  Model 005874
• MagiX 43-46-C-WL
  recessed
  T12367
  Model 005872
• MagiX 43-46-C-WL
  surface mounted
  T12358
  Model 005872
• MagiX 43-46-C-S
  recessed
  T12418
  Model 005873
• MagiX 43-46-C-S
  surface mounted
  T12417
  Model 005873
• MagiX 43-46-WL
  recessed
  T12366
  Model 005871
• MagiX 43-46-WL
  surface mounted
  T12357
  Model 005871
• MagiX 43-46-S
  recessed
  T12365
  Model 005870
• MagiX 43-46-S
  surface mounted
  T12356
  Model 005870

Prospekte

• Prospekt MagiX 43-46 I 50-52

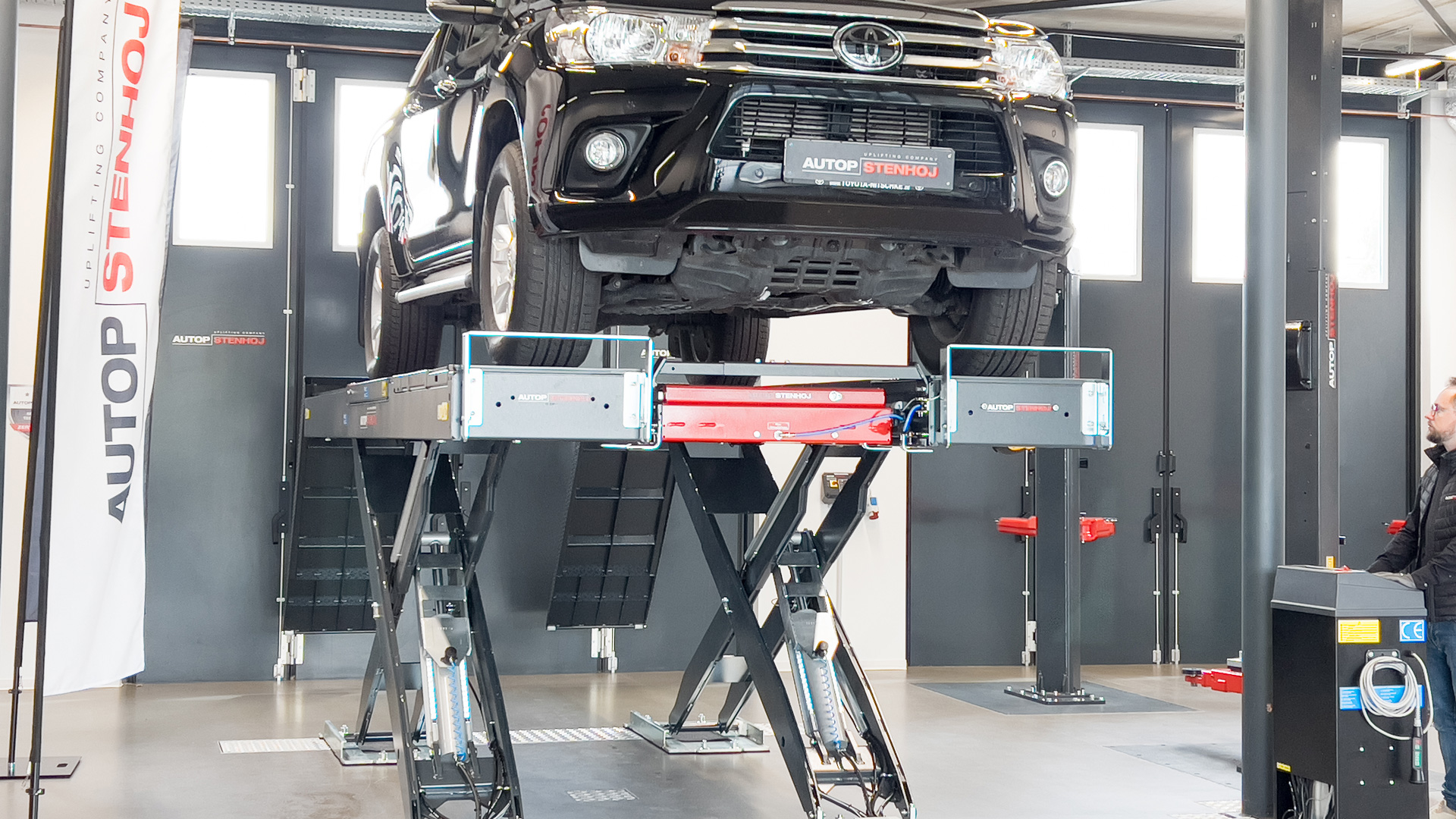

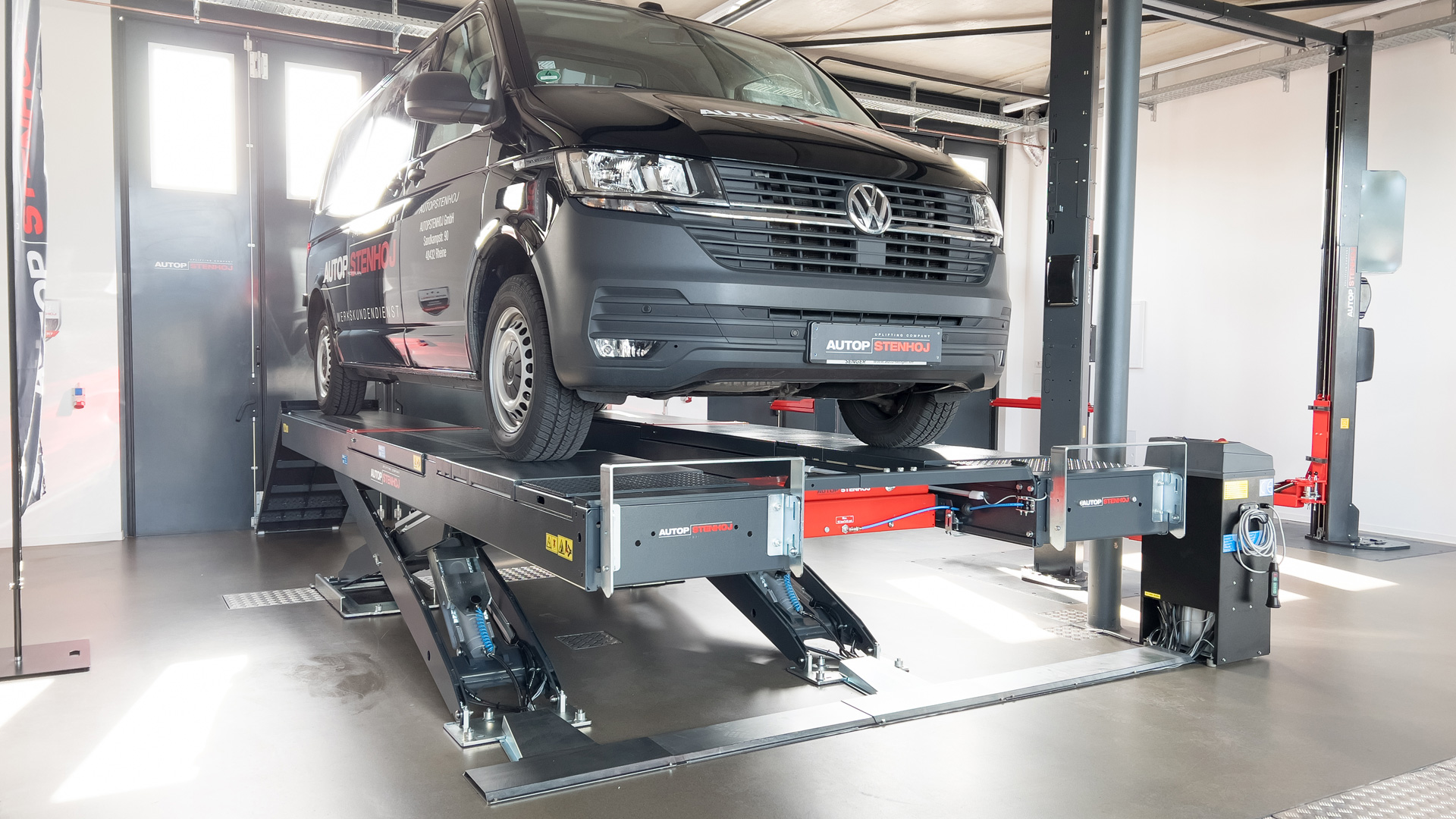

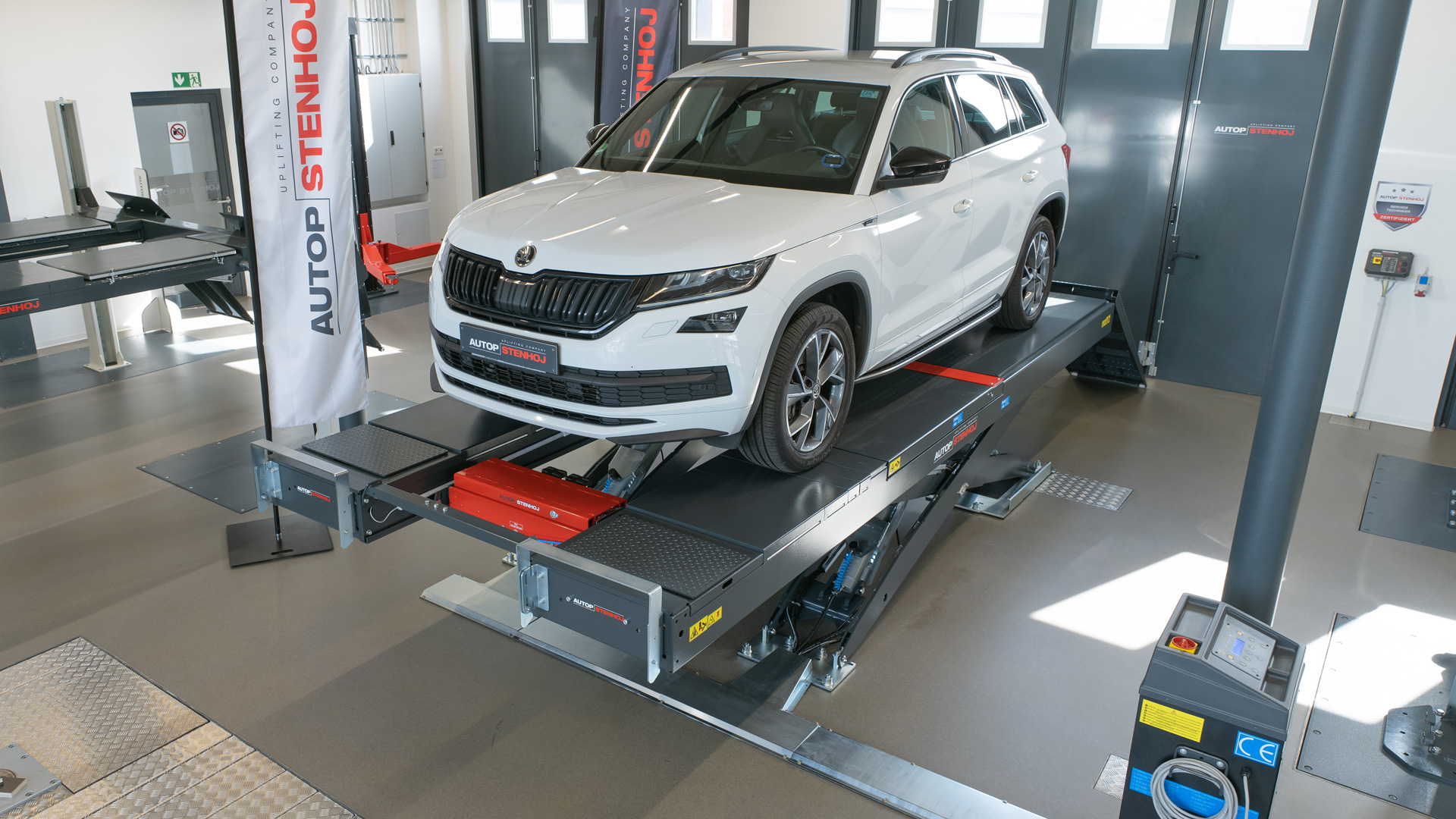

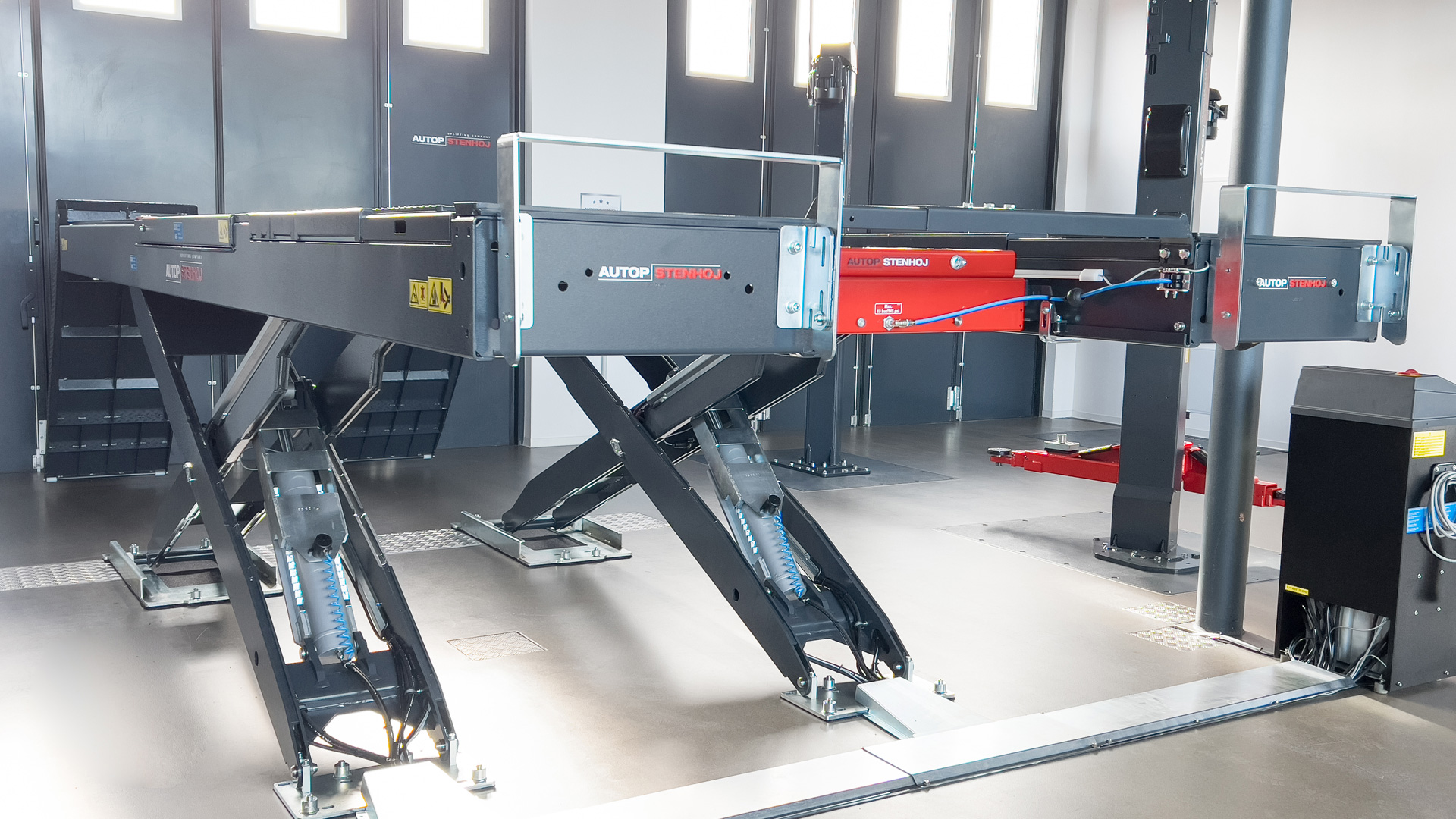

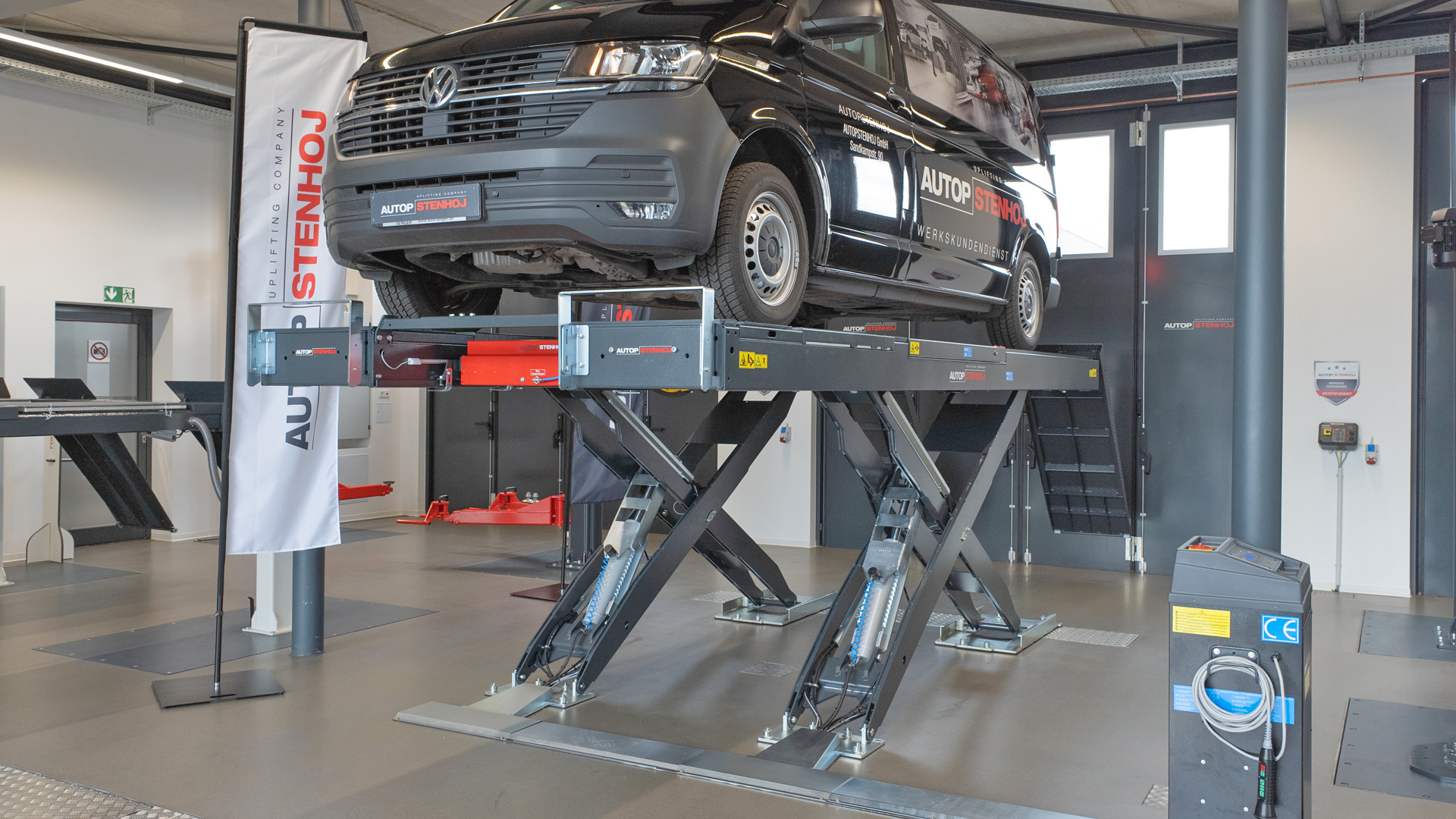

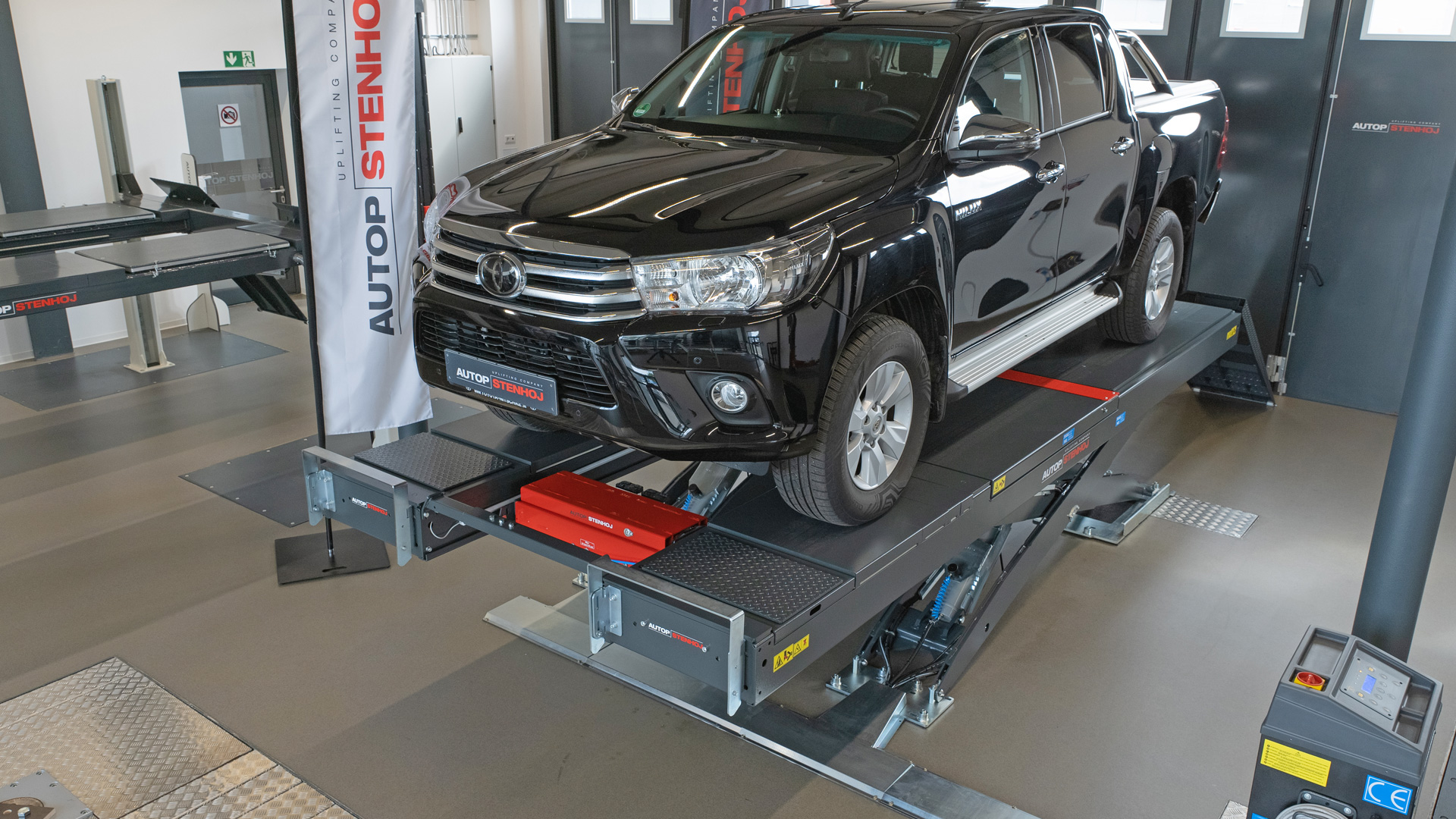

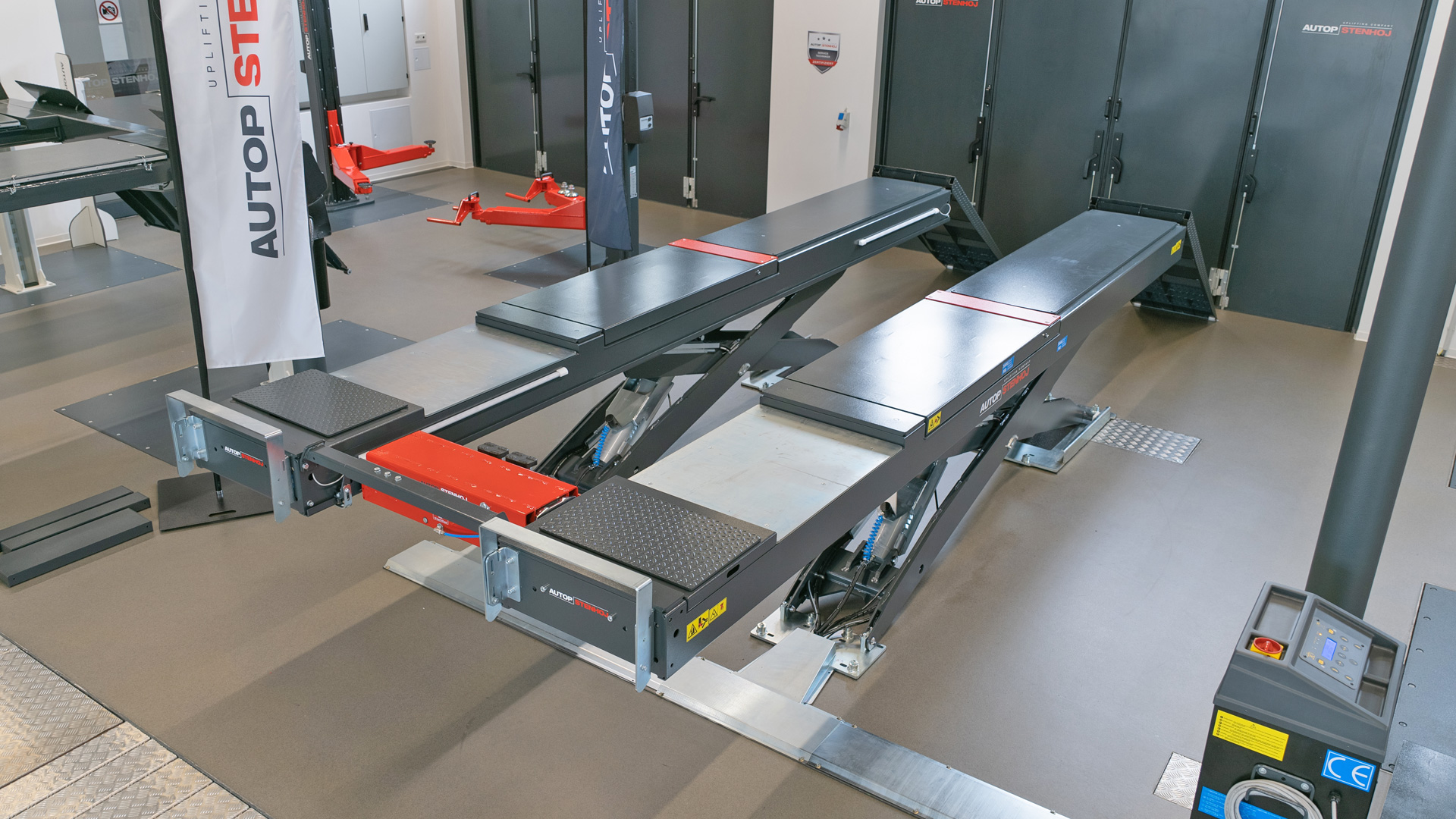

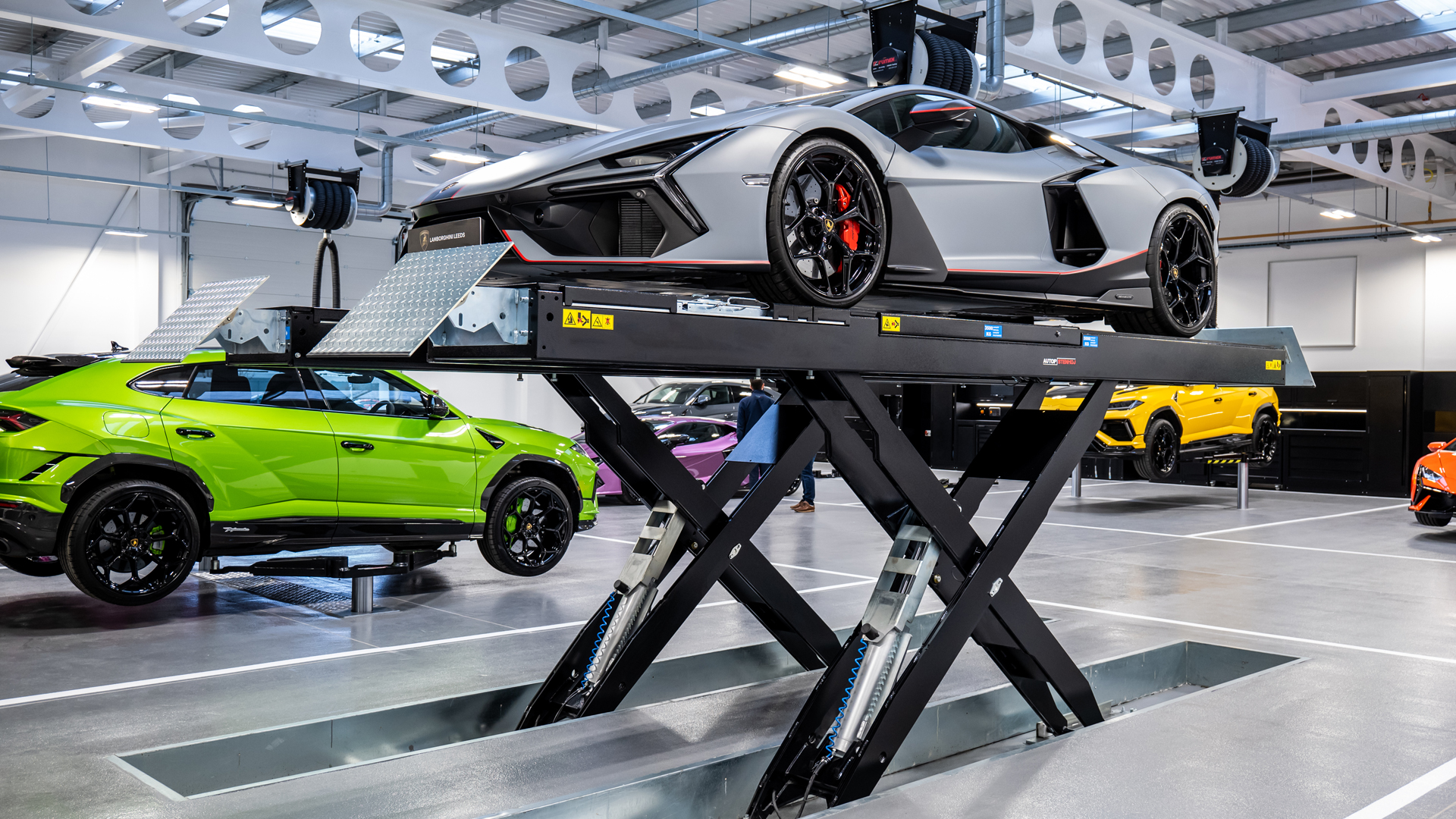

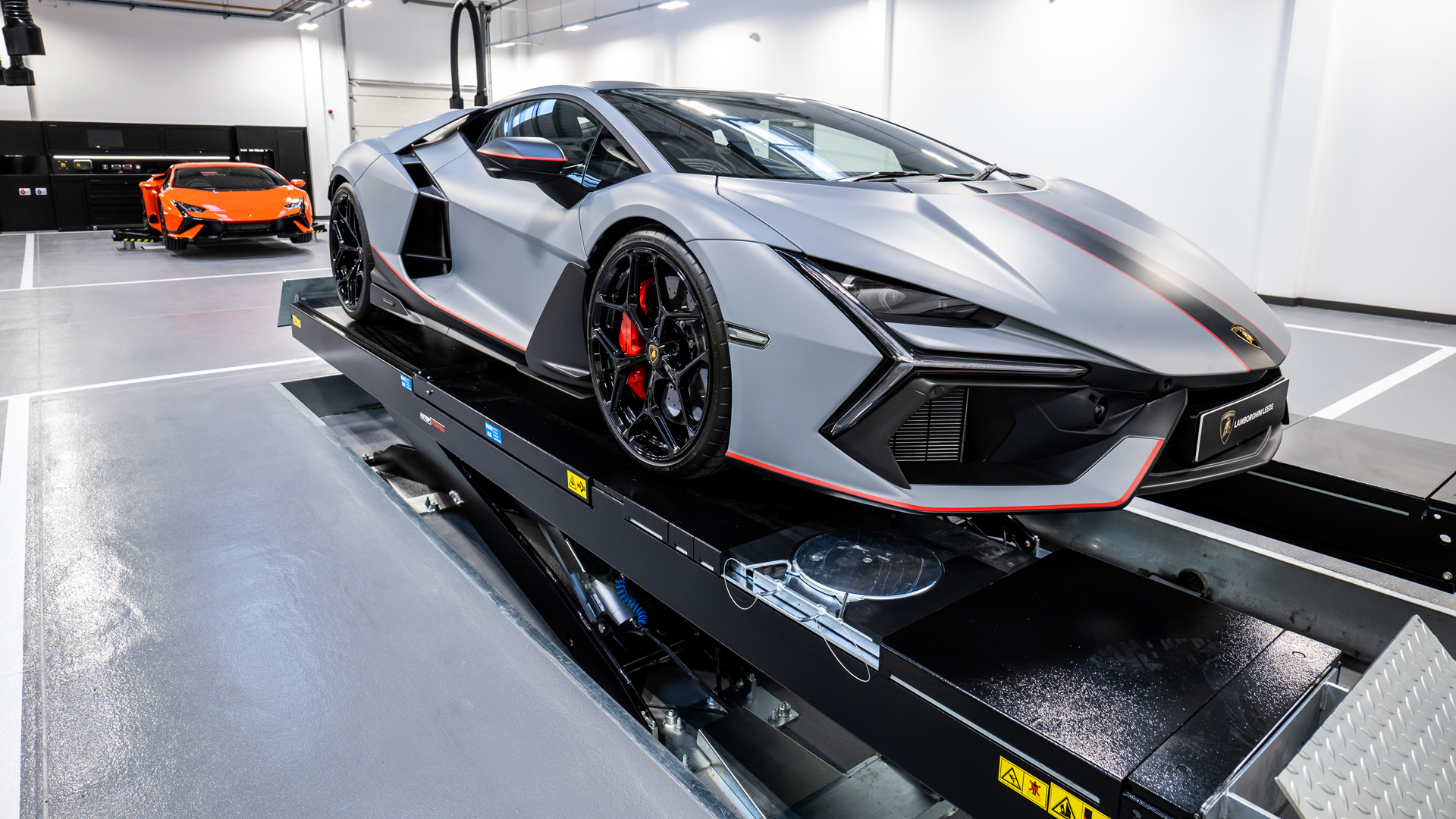

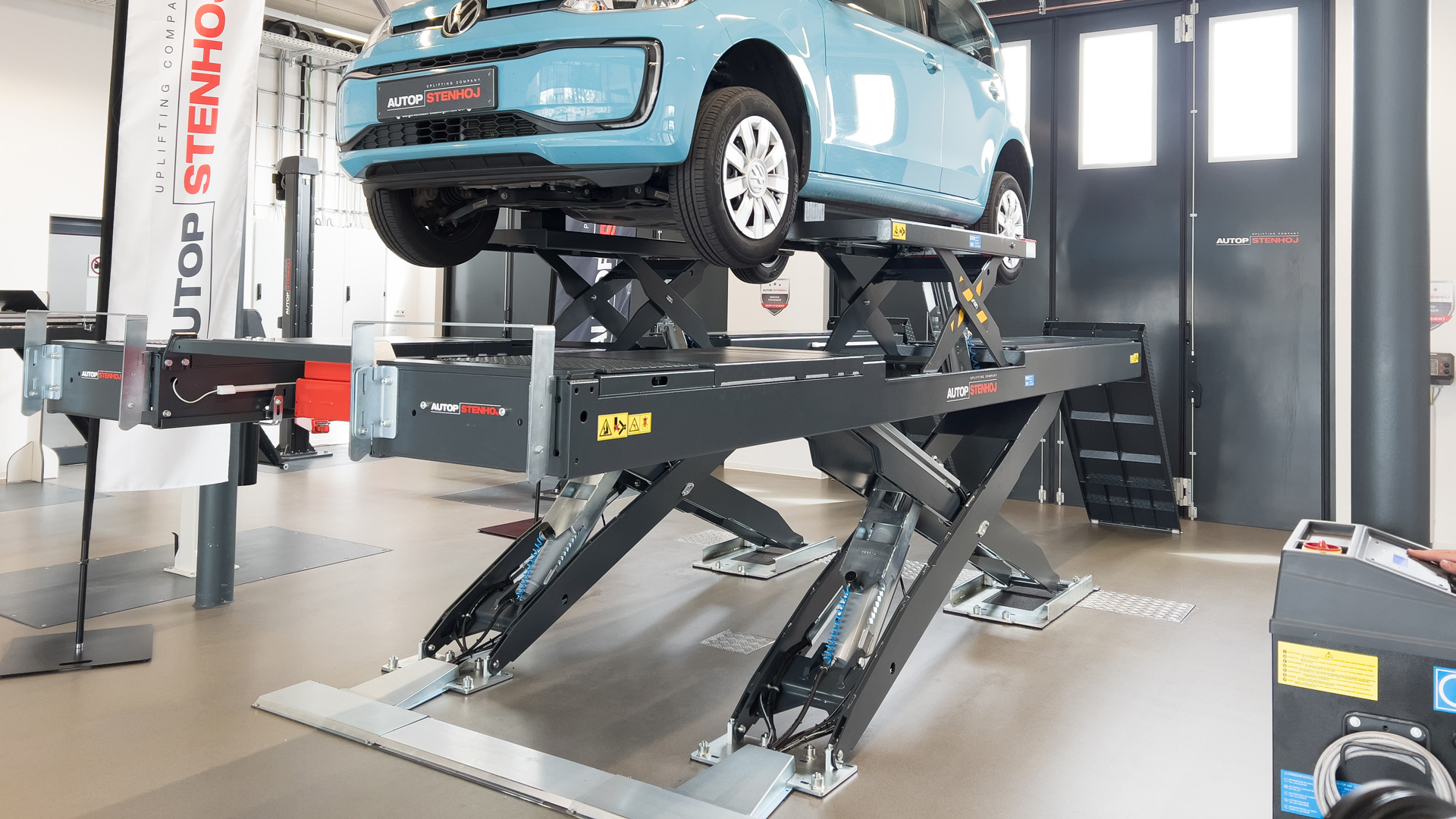

MagiX 50-52

Scherenhebebühnen

Elektrohydraulische Scheren Hebebühne, 5 t Tragkraft

• Bediensäule mit integriertem Hydraulikaggregat
• Drucktastensteuerung mit Signalton und digitaler Höhenanzeige
• Elektronische Gleichlaufüberwachung
• Notabsenkvorrichtung
• Stabile Scherenkonstruktion
• Keine mechanische Verbindung zwischen den Scheren
• Optimaler Aufnahmebereich
• Variable Aufstellbreite

Standardlackierung:

• Fahrbahn und Scheren: RAL 7016 anthrazitgrau
• Kurze Auffahrrampen: kaltverzinkt
• Hängerampen und Bodenrampen: lackiert

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• S = glatte Fahrbahnen
• WL = mit Aussparungen für Drehteller vorne und integrierte Schiebeplatten hinten
• C (Combi) = Fahrbahnen mit Radfreiheber

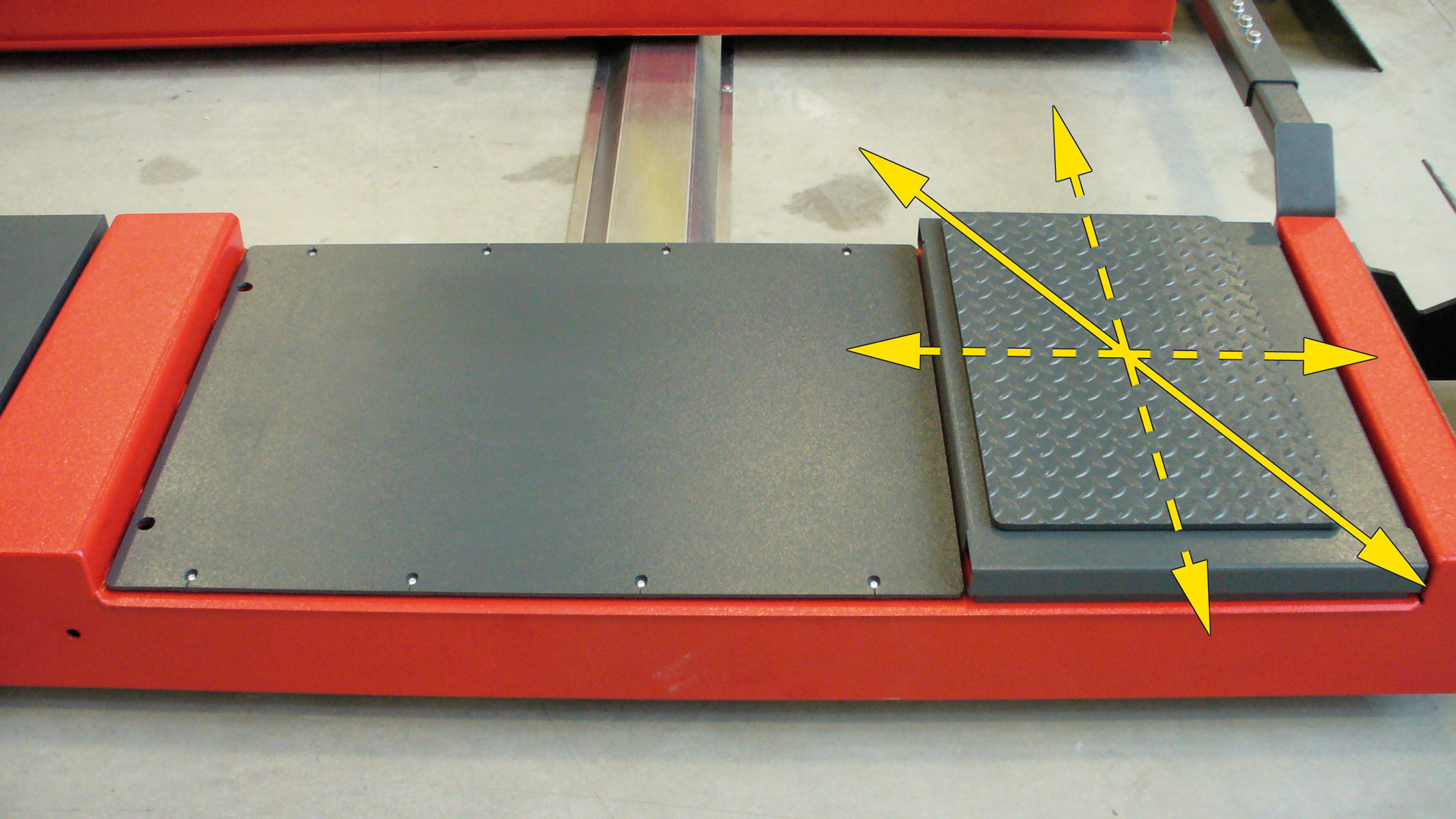

• P (Gelenkspieltester) = Fahrbahn mit integriertem GST
• Standardmäßig inkl. Laufschienen für Achsheber in allen Ausführungen
• Standardmäßig verzinkter Grundrahmen
• 52 = 5.200 mm Fahrbahnen

• Fundamentanker
• Satz Gummiaufnahmen, 80 mm
• KTL Beschichtung der Fahrbahn
• LED Beleuchtung
• Einbaurahmen für fußbodenbündigen Einbau
• Lufthydraulischer Achsheber

Weitere Sonderlackierungen möglich!

Hebebühnentyp	Scherenhebebühnen
Anwendungsbereich	Achsvermessung, Direktannahme, Reparatur und Wartung
Lastaufnahme	Fahrbahnen
Tragfähigkeit, bis	5000 kg
Hubhöhe	1850 mm
Nutzhöhe	2105 mm
Hub-/Senkzeit	50 sec.
Aggregat	3 kW
Anschlusswerte	3x230/400 V - 50 Hz

Skizzen

• MagiX 50-52-C-S-P
  recessed
  T12431
  Model 005987
• MagiX 50-52-C-S-P
  surface mounted
  T12430
  Model 005987
• MagiX 50-52-S-P
  recessed
  T12433
  Model 005986
• MagiX 50-52-S-P
  surface mounted
  T12432
  Model 005986
• MagiX 50-52-C-WL-P
  recessed
  T12373
  Model 005985
• MagiX 50-52-C-WL-P
  surface mounted
  T12364
  Model 005985
• MagiX 50-52-WL-P
  recessed
  T12370
  Model 005982
• MagiX 50-52-WL-P
  surface mounted
  T12361
  Model 005982
• MagiX 50-52-C-WL
  recessed
  T12372
  Model 005984
• MagiX 50-52-C-WL
  surface mounted
  T12363
  Model 005984
• MagiX 50-52-C-S
  recessed
  T12371
  Model 005983
• MagiX 50-52-C-S
  surface mounted
  T12362
  Model 005983
• MagiX 50-52-WL
  recessed
  T12369
  Model 005981
• MagiX 50-52-WL
  surface mounted
  T12360
  Model 005981
• MagiX 50-52-S
  recessed
  T12368
  Model 005980
• MagiX 50-52-S
  surface mounted
  T12359
  Model 005980

Prospekte

• Prospekt MagiX 43-46 I 50-52
